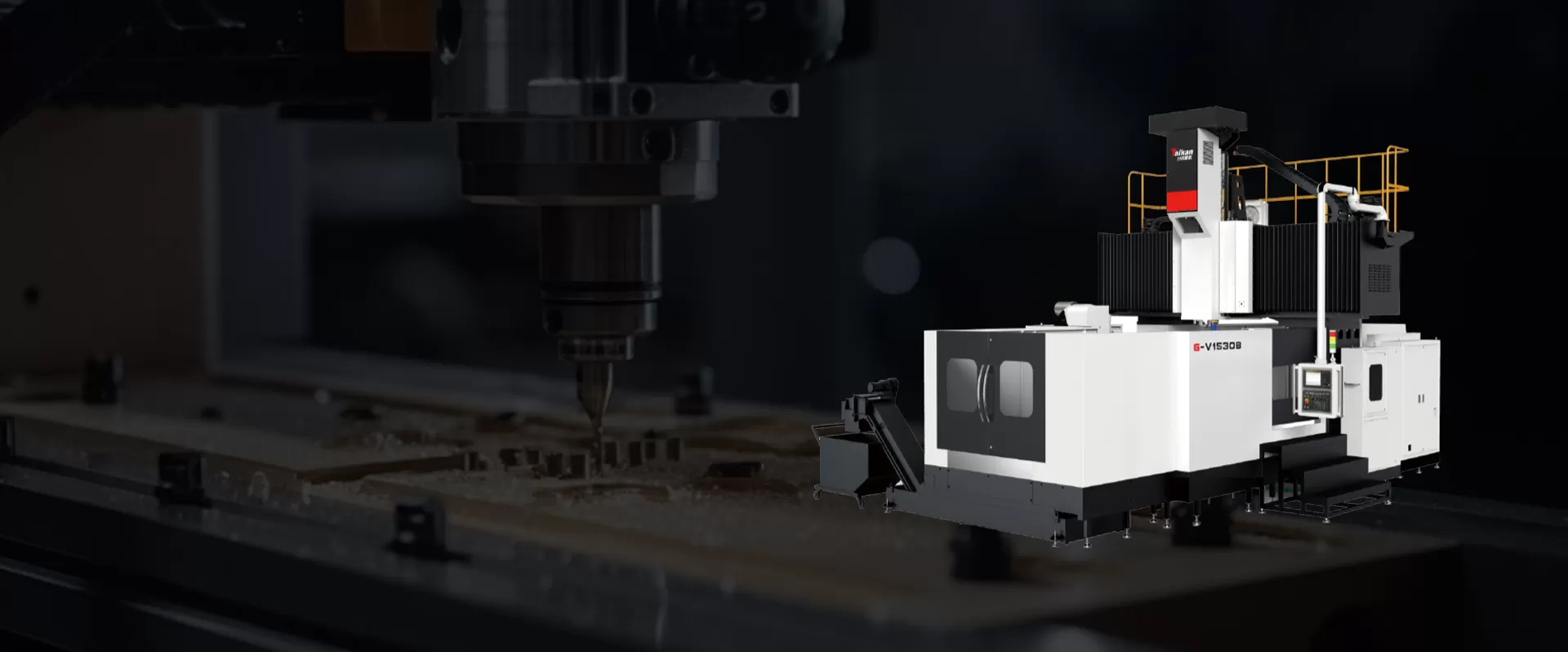

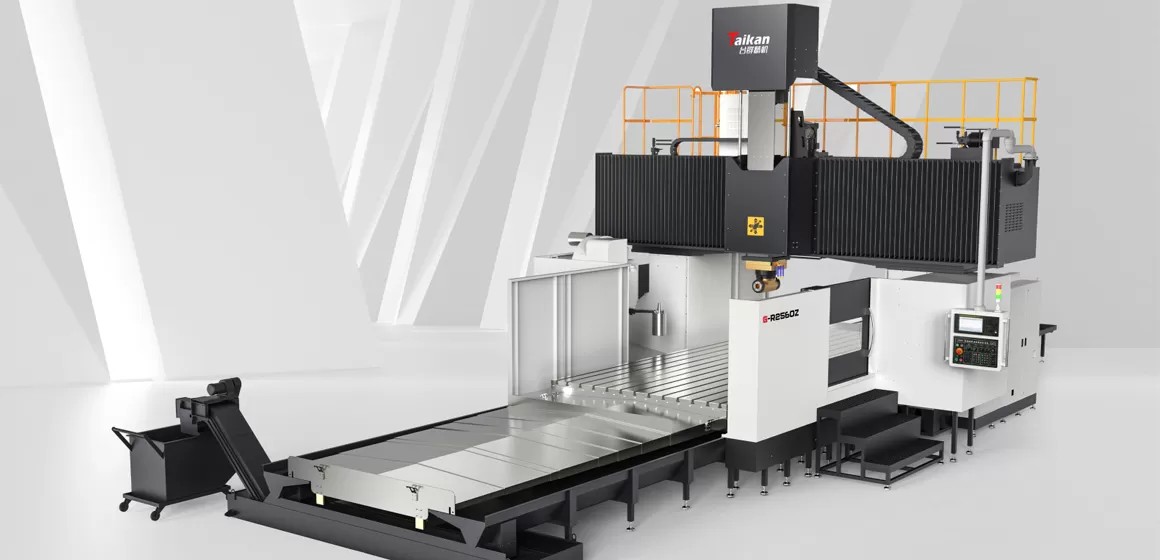

Centro de usinagem de pórtico

Para garantir a mais alta estabilidade e rigidez para diferentes aplicações de usinagem, TAIKAN fornece quatro tipos de projetos estruturais:

• Estrutura de pórtico de feixe fixo-O feixe permanece estacionário, ideal para corte de alta precisão e resistente.

• Estrutura do pórtico da coluna móvel-O fuso se move ao longo do eixo X, adequado para usinagem de longo curso de peças de trabalho grandes.

• Estrutura de pórtico de coluna móvel e feixe móvel-A combinação de coluna móvel e viga móvel fornece maior flexibilidade para usinagem em grande escala.

• Estrutura de pórtico tipo ponte-uma estrutura de estilo ponte altamente rígida, garantindo alto desempenho dinâmico para usinagem complexa de cinco eixos.

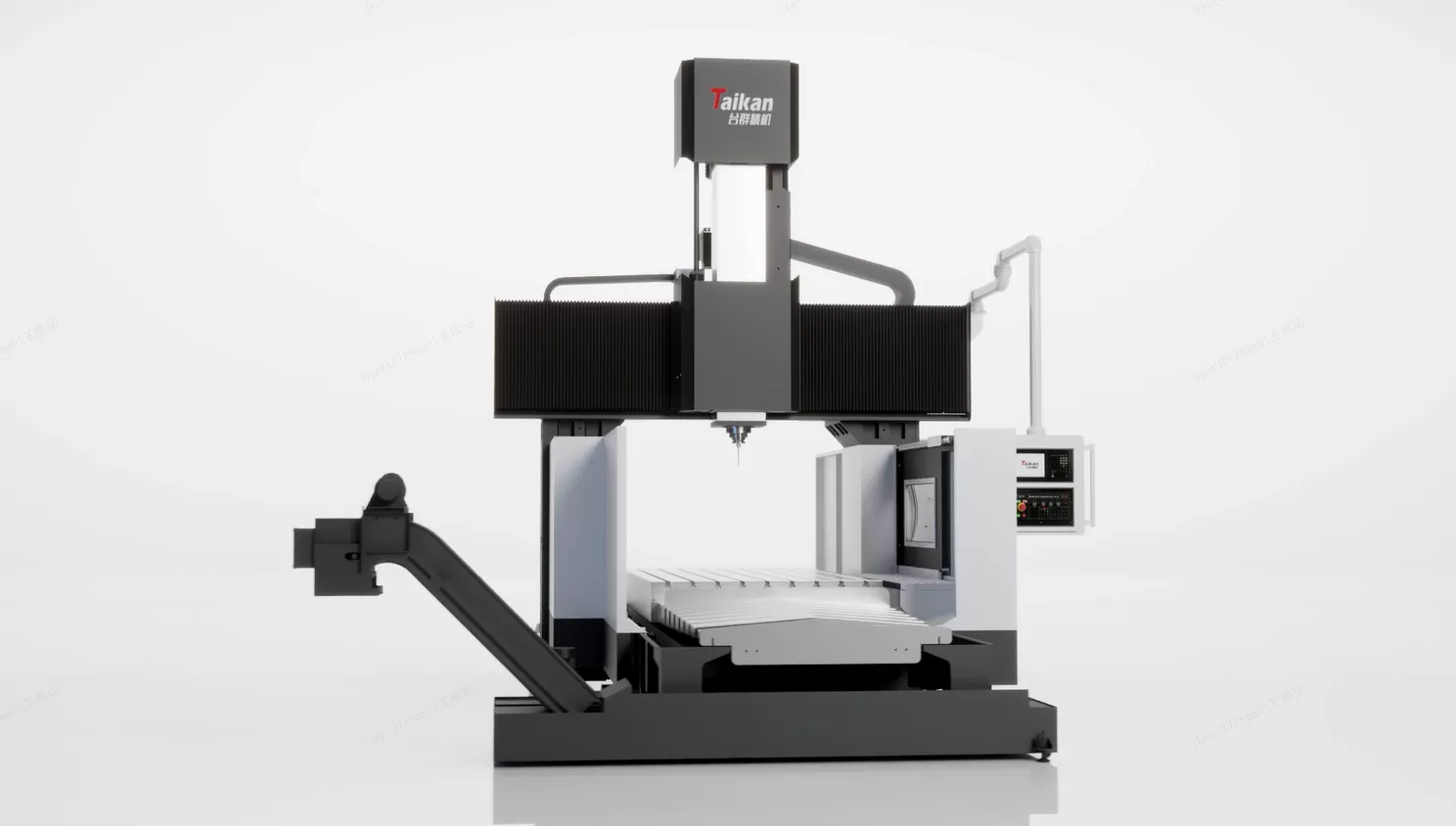

A TAIKAN oferece três métodos de acionamento de alimentação para garantir alta precisão e eficiência energética em diferentes condições de usinagem:

• Direct Drive-O motor de acionamento direto se conecta diretamente ao parafuso esférico, reduzindo a perda de transmissão e melhorando a resposta dinâmica, ideal para usinagem de precisão.

• Acionamento da correia-A correia síncrona aciona o parafuso da esfera, garantindo uma operação suave para várias aplicações gerais de usinagem.

• Unidade de caixa de velocidades-Um sistema de redução de engrenagem fornece alta saída de torque, perfeito para corte pesado e usinagem de peças de trabalho grandes.

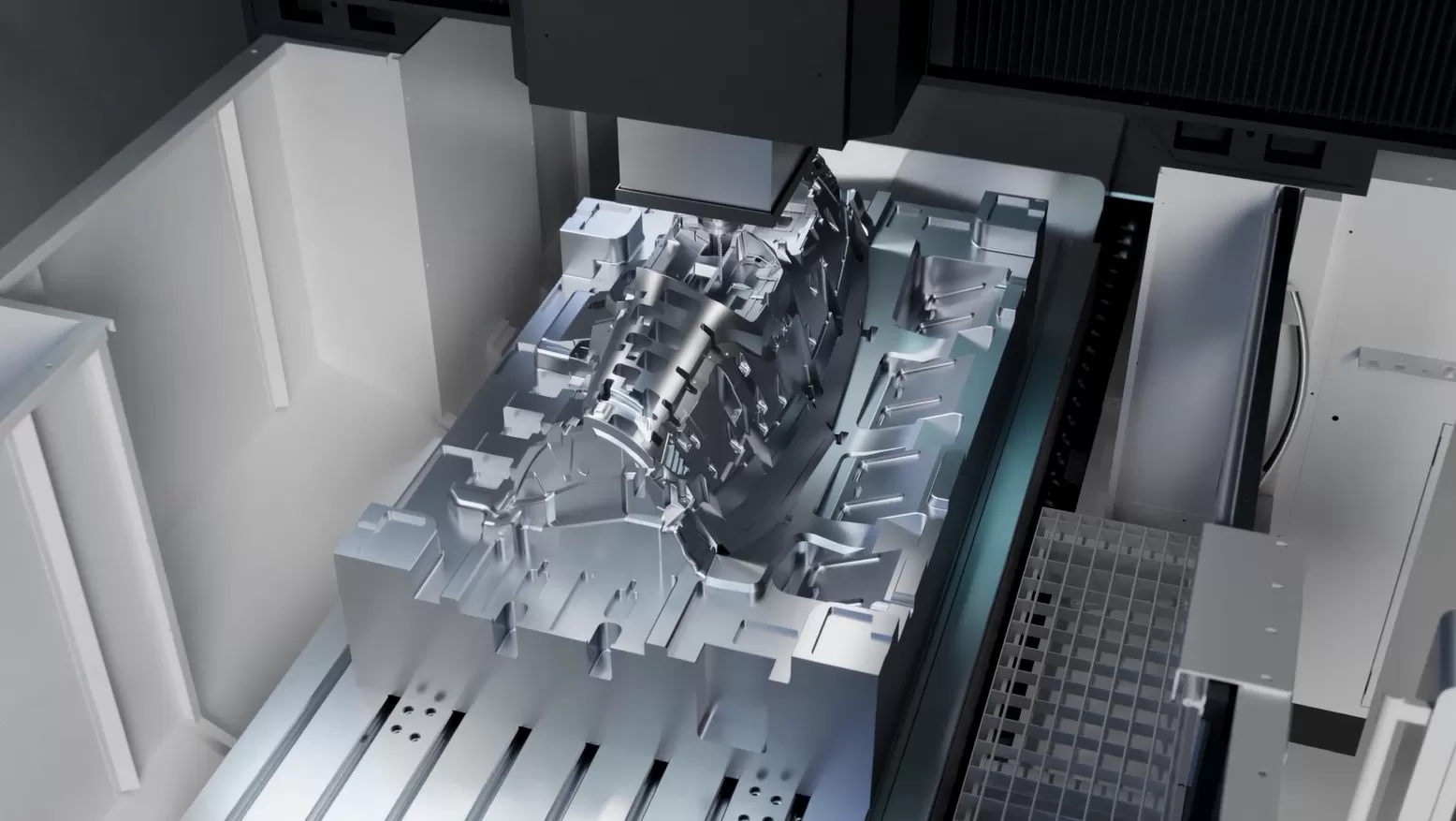

O eixo Z (cabeçote do fuso) está disponível em três configurações para atender aos diferentes requisitos de usinagem:

• Trilho Linear-Garante movimento suave, adequado para usinagem de moldes de precisão de alta velocidade.

• Trilho rígido tipo T-Melhora a rigidez e estabilidade do eixo Z, ideal para corte pesado.

• Box Way Hard Rail-Melhora a resistência à vibração e a capacidade de carga, tornando-o ideal para usinar peças de trabalho grandes com requisitos de alta rigidez.

Além disso, todas as configurações do eixo Z são equipadas com um sistema de balanceamento de nitrogênio, reduzindo efetivamente o peso do fuso, aumentando a vida útil do sistema servo e melhorando a precisão da usinagem.

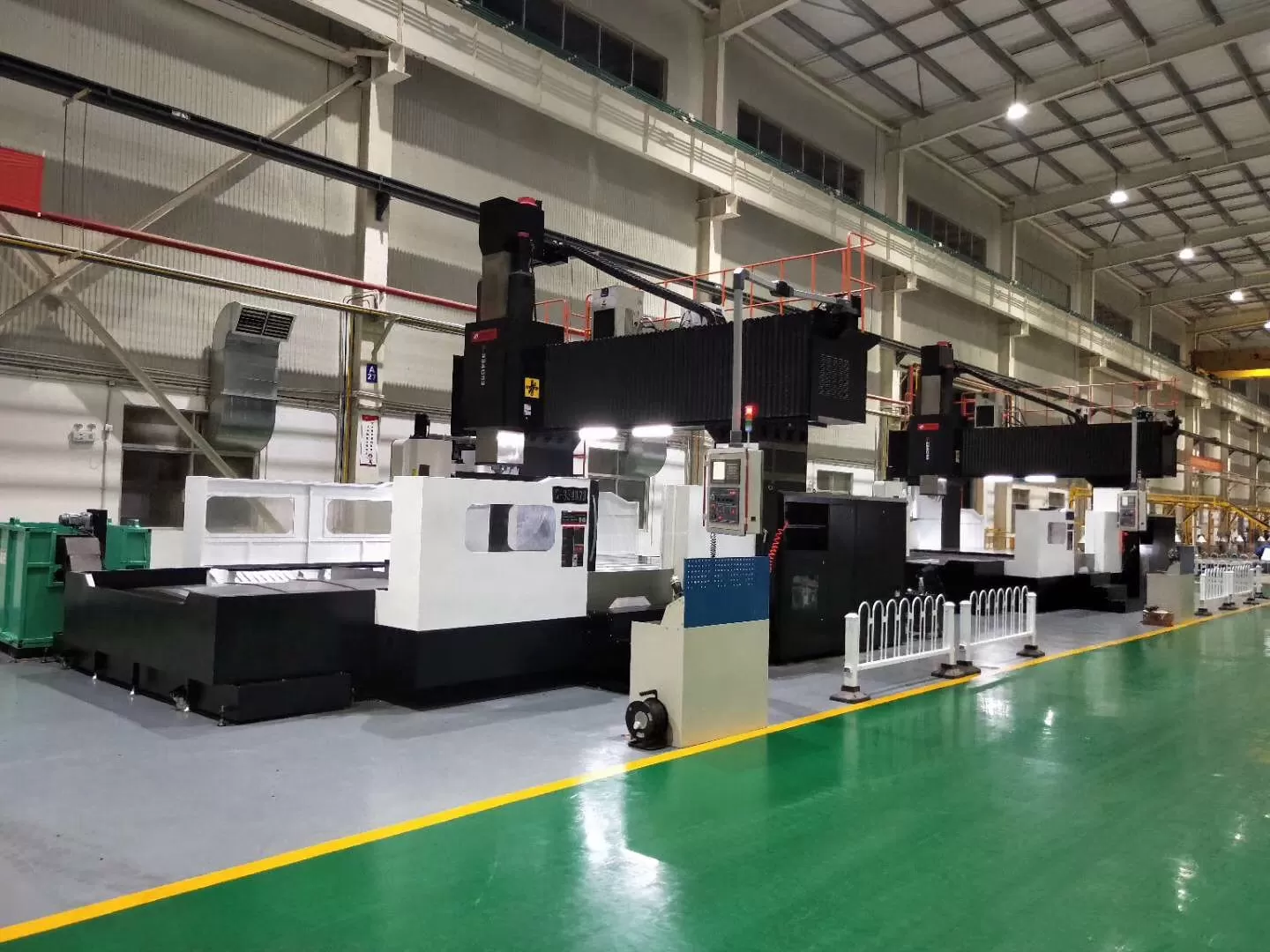

Para acomodar uma ampla gama de requisitos de usinagem, TAIKAN oferece seis configurações de cabeçote do fuso:

• Eixo de acionamento direto-Alta velocidade e precisão, adequado para usinagem de peças de precisão.

• Fuso elétrico-baixo ruído e operação de alta velocidade, perfeito para usinagem de alto acabamento.

• Fuso de correia-Operação estável, adaptável a várias condições de usinagem.

• Fuso de engrenagem-Saída de alto torque para aplicações de corte pesadas.

• Cabeça de 90 ° totalmente automática-Permite a usinagem de cinco faces, melhorando a flexibilidade e a eficiência da usinagem ao completar várias superfícies em uma única configuração.

• Cabeça de fresagem de balanço duplo tipo garfo-suporta posicionamento multi-ângulo ou usinagem simultânea de cinco eixos, ideal para peças de trabalho de formato complexo e usinagem de molde grande de alta precisão.
