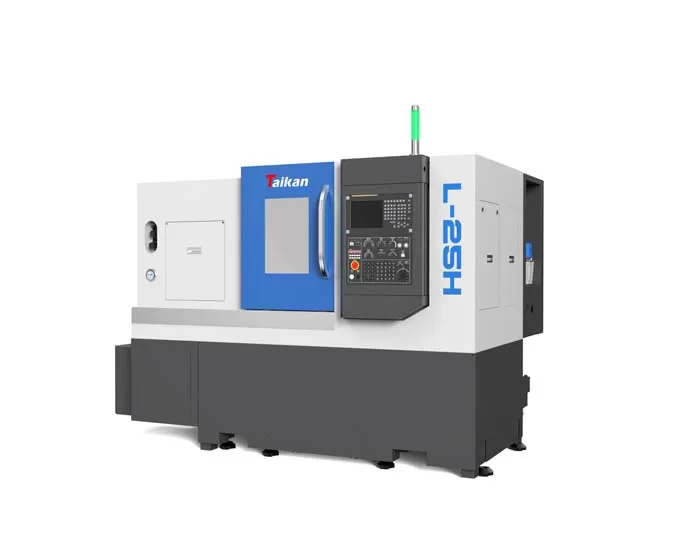

Name: L-25H torno horizontal CNC de alta precisão
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-25H torno horizontal CNC de alta precisão

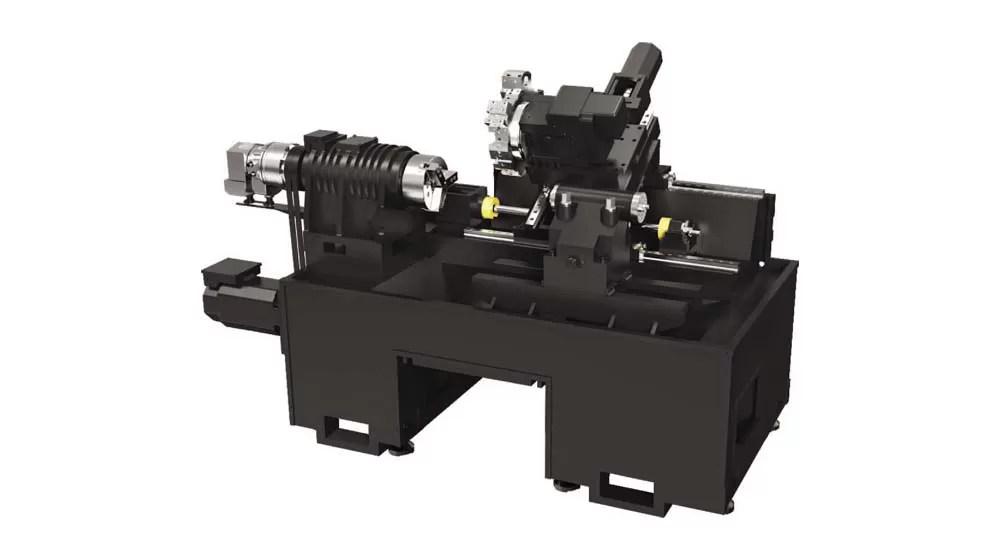

Geral

Cama inclinada geral de 30 °, com estrutura compacta, alta rigidez, remoção de cavacos suaves, fácil operação, etc.;
Proteção totalmente fechada, remoção automática de cavacos, lubrificação automática e resfriamento automático.

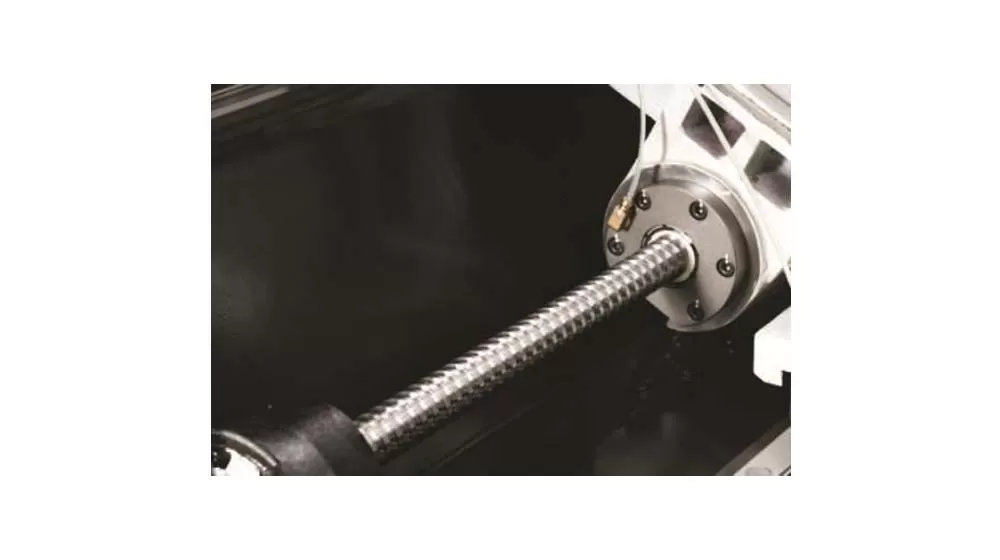

Trilho de guia

O tipo de trilho de guia é o trilho de guia rolante, e o componente de acionamento adota um parafuso de esfera silencioso de alta velocidade, que tem as vantagens de alta velocidade, baixa geração de calor e alta precisão de posicionamento.

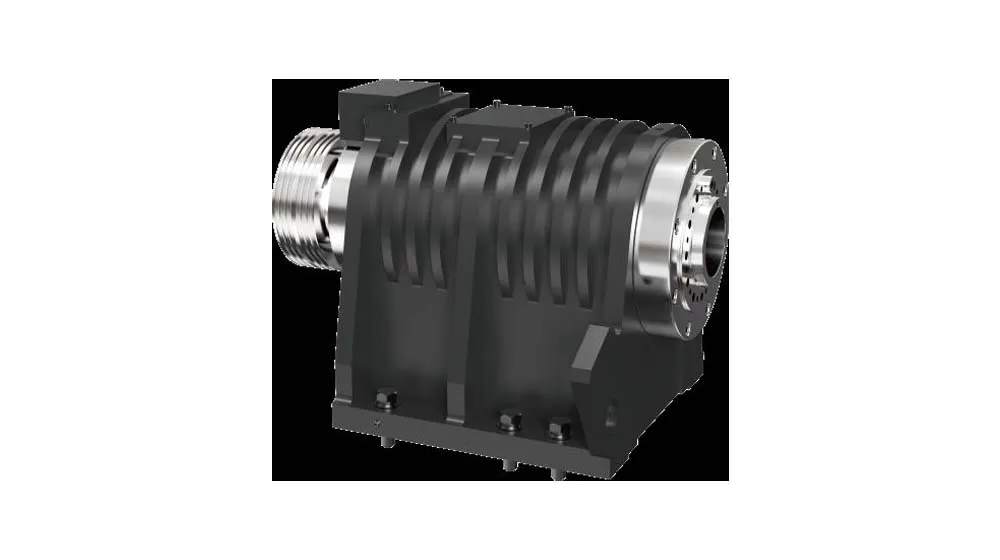

Fuso

A faixa de velocidade do fuso é 0-6000r/min.
O suporte dianteiro do fuso adota um rolamento de esferas de contato angular de alta precisão tripla, e o suporte traseiro adota um rolamento de esferas de contato angular duplo de alta precisão, que atende aos requisitos de rolamento de força de corte axial e radial e requisitos de alta velocidade.

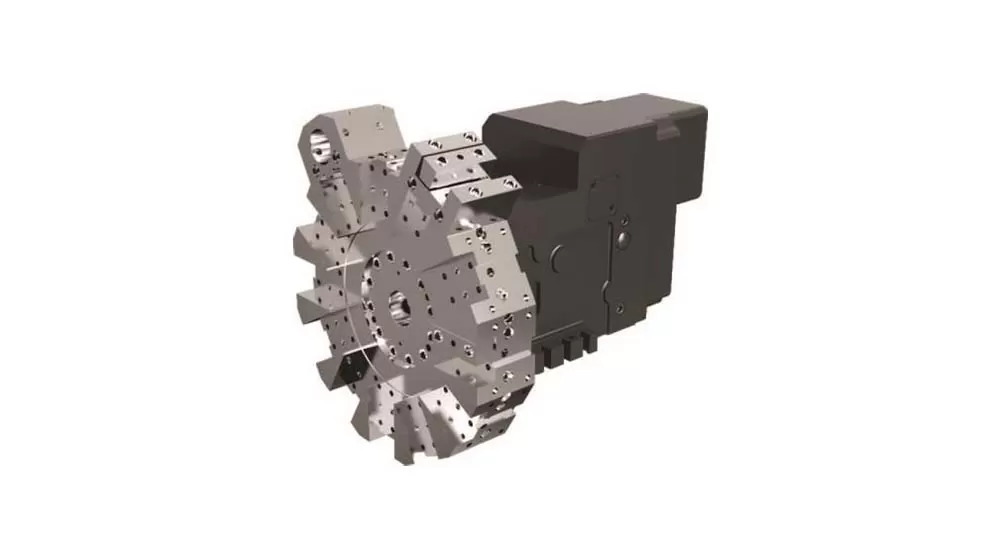

Ferramenta

Esta máquina-ferramenta adota a torre da ferramenta servo, que tem a velocidade de mudança rápida da ferramenta e a confiança alta.

Aplicação de L-25H torno horizontal CNC de alta precisão

Pode atender às necessidades de processamento de peças complexas e é amplamente utilizado em válvulas, navios, máquinas de engenharia e outros campos, e é especialmente favorecido pelos fabricantes de peças automotivas.

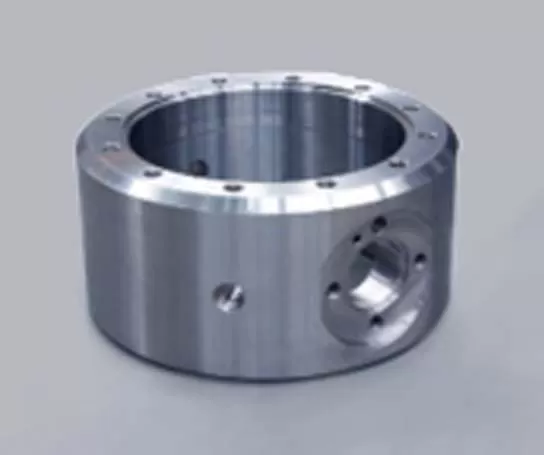

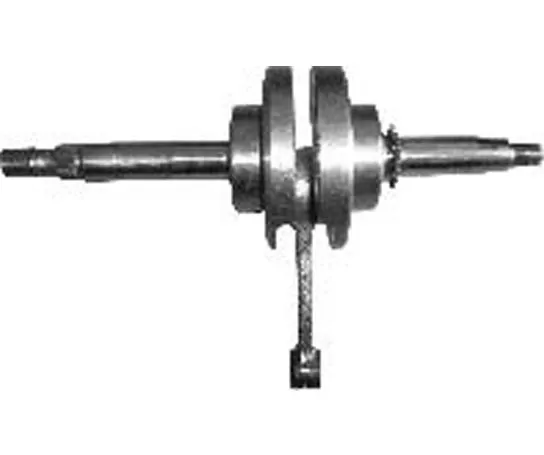

Peça de trabalho Exemplo 1

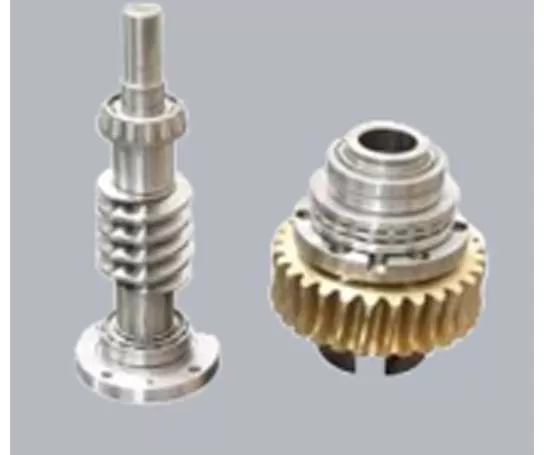

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do torno horizontal L-25H CNC de alta precisão

Nome		Unidade	L-25H	Observações
Gama de usinagem	Diâmetro máx. do balanço na cama	Mm	Φ 500
	Max. diâmetro de usinagem (eixo/disco)	Mm	Φ 200/φ 250
	Max. comprimento de usinagem	Mm	450
	Diâmetro máx. da barra	Mm	Φ 45
Viagem	Viagem do eixo X	Mm	140
	Potência do motor do eixo X/torque de stall	Kw/Nm	1.8/11
	Z-eixo de viagem	Mm	500
	Potência do motor do eixo Z/torque de stall	Kw/Nm	1.8/11
Fuso	Potência de saída (S1/S6)	Kw	7,5/11
	Forma de extremidade do fuso		A2-5
	Velocidade do fuso	R/min	0-6000
	Fuso através do diâmetro do furo	Mm	Φ 57
Chuck	Mandril hidráulico de três mandíbulas	Polegada	6	Oco
Tailstock	Diâmetro da manga do tailstock/viagem	Mm	Φ 70/100	Opcional
Tailstock	Contorno do furo da manga do tailstock	Morse	Morse 4 #	Top ao vivo
Velocidade	Velocidade transversal rápida (eixo X)	M/min	30
	Velocidade transversal rápida (eixo Z)	M/min	30
	Velocidade de alimentação de corte	Mm/min	1 ~ 8000
Suporte de ferramenta	Capacidade da ferramenta	T	12
	Tempo de indexação da ferramenta	Segundos/bit	0,5
	Tamanho do corpo da ferramenta	Mm	25'25
	Diâmetro máx. da ferramenta chata	Mm	40
Precisão	Precisão de posicionamento (eixo X)	Mm	0,006
	Precisão de posicionamento (eixo Z)	Mm	0,008
	Repetibilidade ((eixo X)	Mm	0,004
	Repetibilidade ((eixo Z)	Mm	0,004
Outros	Capacidade do equipamento	KVA	12
	Capacidade do tanque de refrigerante	L	150
	Tamanho da máquina	Mm	250017001680	Tanque de refrigeração de remoção de chip manual
	Peso (aprox.)	Kg	3400

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.

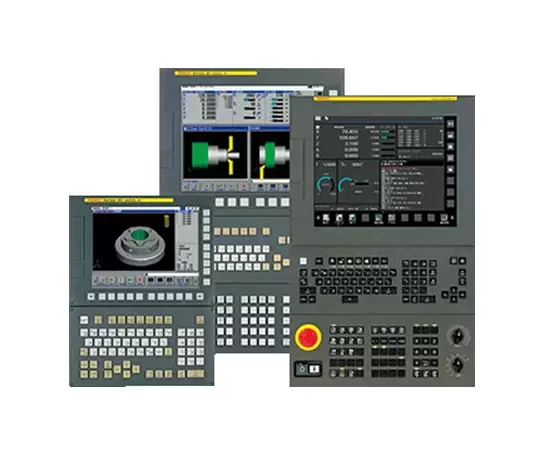

Controle & Software

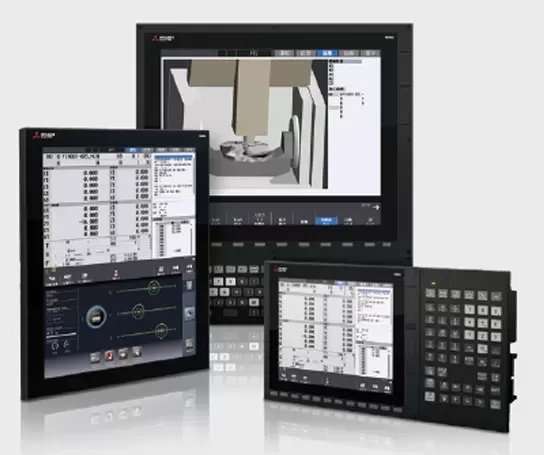

Mitsubishi

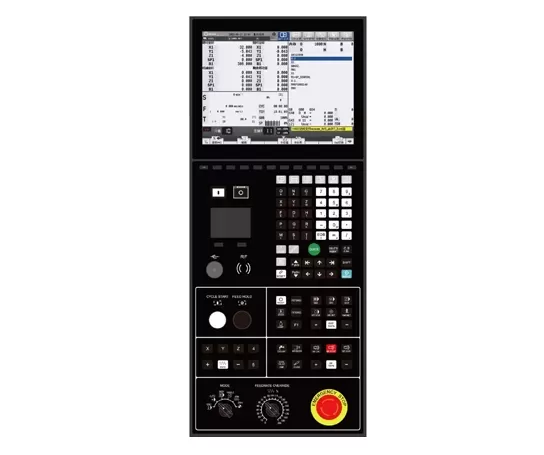

FANUC

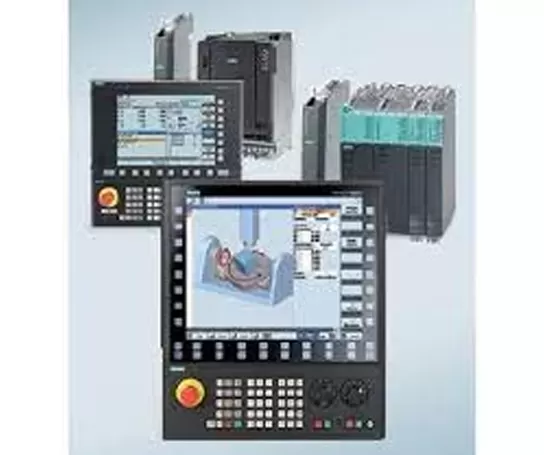

Siemens

SYNTEC
