Name: Torno de torneamento horizontal (fresagem) CNC de alta precisão L-25M
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-25M Torno Horizontal CNC de Alta Precisão (Moagem)

Geral

A máquina é totalmente fechada para proteção, com remoção automática de cavacos, lubrificação e sistemas de resfriamento. Os principais componentes são fundidos usando moldes de areia de resina de alta qualidade e materiais de ferro fundido de alta resistência, proporcionando alta rigidez e precisão estável para a máquina.

Trilho de guia

Os trilhos de guia são do tipo de rolamento, e os componentes de acionamento usam parafusos de esfera silenciosos de alta velocidade, oferecendo velocidades rápidas, baixa geração de calor e alta precisão de posicionamento.

Fuso

O sistema de acionamento do fuso usa um fuso mecânico de alto desempenho e alto torque. A faixa de velocidade do fuso é de 0-5300 rpm.

Ferramenta Torre

Equipado com uma torre de ferramenta alimentada por BMT45, que apresenta velocidades de troca rápida de ferramentas e alta confiabilidade.

Aplicação de L-25M Torno Horizontal CNC de Alta Precisão (Moagem)

Este torno atende às necessidades de processamento de peças complexas e é amplamente utilizado em válvulas, navios, máquinas de engenharia e outros campos, especialmente favorecidos por fabricantes de peças automotivas.

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do L-25M Torno de Torneamento Horizontal CNC de Alta Precisão (Moagem)

0,006

Item		Unidade	L-25M	Observações
Faixa de processamento	Max. diâmetro de rotação	Mm	Φ 520
	Max. diâmetro de processamento (eixo/placa)	Mm	Φ 200/φ 250
	Max. comprimento de processamento	Mm	400
	Diâmetro máx. da barra	Mm	Φ 45
Viagem	Viagem do eixo X	Mm	190
	Potência do motor do eixo X/torque de stall	KW/Nm	2.4/11
	Z-eixo de viagem	Mm	430
	Potência do motor do eixo Z/torque de stall	KW/Nm	2.4/11
Fuso	Potência de saída (S1/S6)	KW	7.5/11.25
	Forma de extremidade do fuso		A2-5
	Velocidade rotativa do fuso	R/min	5300
	Diâmetro do furo	Mm	Φ 57
Chuck	Mandril hidráulico de 3 mandíbulas	Polegada	6	Oco
Tailstock	Diâmetro da manga do tailstock/viagem	Mm	Φ 70/100	Opcional
Tailstock	Buraco de manga de bagageiro	Morse	Morse 4 #	Centro ao vivo
Velocidade	Velocidade transversal rápida do eixo X	M/min	30
	Velocidade transversal rápida do eixo Z	M/min	30
	Taxa de alimentação de corte	Mm/min	1 ~ 8000
Suporte de ferramenta	Capacidade da ferramenta	T	12
	Potência do motor da cabeça de fresagem/torque de stall	KW	2.3/11-34
	Ferramenta de moagem máx. velocidade	R/min	4000
	Especificação do manípulo da ferramenta de fresagem	Mm	BMT45
	Especificação do suporte da ferramenta de viragem	Mm	25 × 25
	Diâmetro máx. da ferramenta chata	Mm	Φ 32
Precisão	Precisão de posicionamento do eixo X	Mm	0,006
	Precisão de posicionamento do eixo Z	Mm
	Precisão de posicionamento do eixo C	Arc sec	51
	Repetições do eixo X	Mm	0,004
	Repetibilidade do eixo Z	Mm	0,006
	Repetibilidade do eixo C	Arc sec	20”
Outros	Capacidade da fonte de alimentação	KVA	25
	Volume de refrigerante	L	150
	Dimensão	Mm	230018801800
	Peso total	Kg	3600

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.

Controle & Software

Mitsubishi

FANUC

Siemens

SYNTEC

Últimas Notícias & Mídia sobre Taikan

Convite | Die & Mold China 2025 | Sinceramente convidá-lo a visitar TAIKAN

May 28 2025

Convite | Die & Mold China 2025 | Sinceramente convidá-lo a visitar TAIKAN

Estamos entusiasmados em convidá-lo a visitar o W4-B220 de estande de Taikan em MORRE & MOULD CHINA 2025! Data: 4 a 7 de junho de 2025 Local: Novo Centro Internacional de Exposições de Xangai (2345 Longyang Road, Pudong, Xangai, cap...

Torno de torneamento horizontal (fresagem) CNC de alta precisão L-25M

Característica de L-25M Torno Horizontal CNC de Alta Precisão (Moagem)

Aplicação de L-25M Torno Horizontal CNC de Alta Precisão (Moagem)

Especificações do L-25M Torno de Torneamento Horizontal CNC de Alta Precisão (Moagem)

Controle & Software

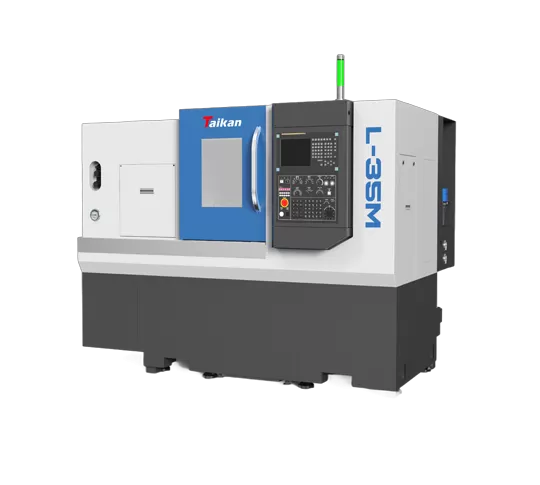

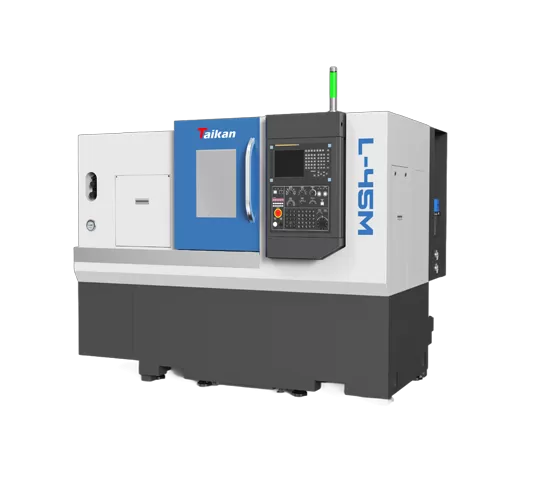

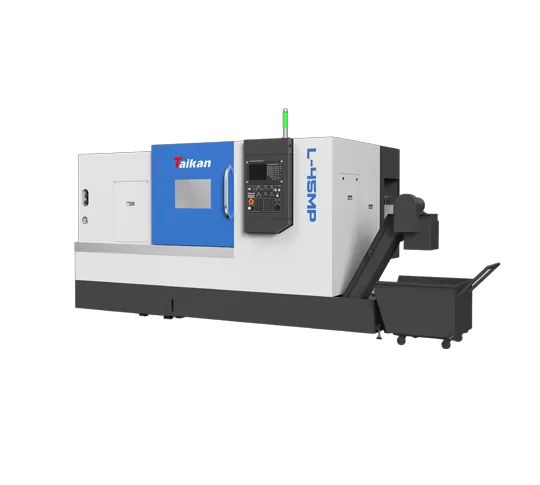

Relacionado Torno composto de torneamento horizontal (moagem) da série L-M CNC
