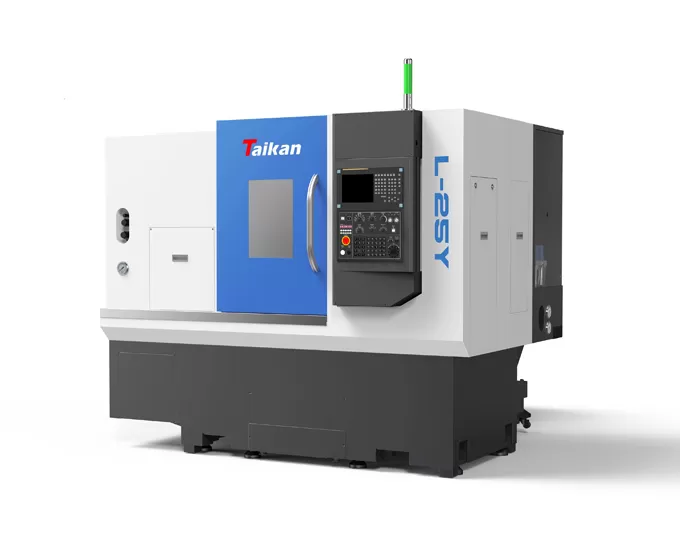

Name: Torno de torneamento horizontal (fresagem) CNC de alta precisão L-25Y
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-25Y Torno Horizontal CNC de Alta Precisão (Moagem)

Geral

A máquina é totalmente fechada para proteção, com remoção automática de cavacos, lubrificação e sistemas de resfriamento. Os principais componentes são fundidos usando moldes de areia de resina de alta qualidade e materiais de ferro fundido de alta resistência, proporcionando alta rigidez e precisão estável para a máquina.

Trilho de guia

Os trilhos de guia são do tipo de rolamento, e os componentes de acionamento usam parafusos de esfera silenciosos de alta velocidade, oferecendo velocidades rápidas, baixa geração de calor e alta precisão de posicionamento.

Fuso

O sistema de acionamento principal desta máquina-ferramenta adota acionamento por correia do fuso mecânico de alta velocidade e alto desempenho, e a faixa de velocidade do fuso é de 0-6000r/min. O suporte dianteiro do fuso adota três rolamentos de esferas de contato angular, e o suporte traseiro adota dois rolamentos de esferas de contato angular para atender aos requisitos de rolamento de força de corte axial e radial.

Ferramenta

Equipado com uma torre de ferramenta alimentada por BMT45, que apresenta velocidades de troca rápida de ferramentas e alta confiabilidade.

Aplicação de L-25Y Torno Horizontal CNC de Alta Precisão (Moagem)

Este torno atende às necessidades de processamento de peças complexas e é amplamente utilizado em válvulas, navios, máquinas de engenharia e outros campos, especialmente favorecidos por fabricantes de peças automotivas.

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do L-25Y Torno de Torneamento Horizontal CNC de Alta Precisão (Moagem)

Itens		Unidade	L-25Y	Observações
Faixa de processamento	Max. diâmetro de rotação	Mm	Φ 520
	Max. diâmetro de processamento (eixo/placa)	Mm	Φ 300/φ 350
	Max. comprimento de processamento	Mm	330
	Diâmetro máx. da barra	Mm	Φ 52
Viagem	Viagem do eixo X	Mm	190
	Potência do motor do eixo X/torque de stall	KW/Nm	1.8/11
	Y-eixo de viagem	Mm	100(± 50)
	Potência do motor do eixo Y/torque de stall	KW/Nm	1.8/11
	Z-eixo de viagem	Mm	400
	Potência do motor do eixo Z/torque de stall	KW/Nm	1.8/11
Fuso	Potência de saída (S1/S6)	KW	7,5/11
	Forma de extremidade do fuso		A2-5
	Velocidade rotativa do fuso	R/min	0-6000
	Diâmetro do furo	Mm	Φ 67
Chuck	Mandril hidráulico de 3 mandíbulas	Polegada	6	Oco
Tailstock	Diâmetro da manga do tailstock/viagem	Mm	Φ 70/100	Opcional
Tailstock	Buraco de manga de bagageiro	Morse	Morse 4 #	Centro ao vivo
Velocidade	Velocidade transversal rápida do eixo X	M/min	30
	Velocidade transversal rápida do eixo Y	M/min	10
	Velocidade transversal rápida do eixo Z	M/min	30
	Taxa de alimentação de corte	Mm/min	1-8000
Suporte de ferramenta	Capacidade da ferramenta	T	12
	Potência do motor da cabeça de potência/torque de stall	KW	2.7kw/12-46N	Αi S 12/4000-B
	Velocidade máxima da ferramenta elétrica	R/min	4000
	Especificações do suporte da ferramenta	Mm	BMT45
	Especificações do suporte da ferramenta de viragem	Mm	25 × 25
	Ferramenta de perfuração máxima holDiâmetro der	Mm	Φ 32
Capacidade de processamento do suporte da ferramenta	Capacidade máxima de fresagem da ferramenta elétrica		Diâmetro do cortador de moagem × profundidade de moagem × alimentação φ 20mm × 10mm × 40 (mm/min)	Aço 45
	Capacidade máxima de perfuração da ferramenta elétrica		Diâmetro da broca × taxa de alimentação φ 14 (mm) × 0,15 (mm/r)	Aço 45
	Capacidade máxima de batida da ferramenta elétrica		M10 × 1.5	Aço 45
Precisão	Precisão de posicionamento do eixo X	Mm	0,006
	Precisão de posicionamento do eixo Y	Mm	0,02
	Precisão de posicionamento do eixo Z	Mm	0,006
	Precisão de posicionamento do eixo C	Arc sec	51
	Repetições do eixo X	Mm	0,004
	Repetibilidade do eixo Y	Mm	0,005
	Repetibilidade do eixo Z	Mm	0,004
	Repetibilidade do eixo C	Arc sec	20
Outros	Capacidade da fonte de alimentação	KVA	25
	Volume de refrigerante	L	150
	Dimensão	Mm	250031002100
	Peso total	Kg	3800

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
