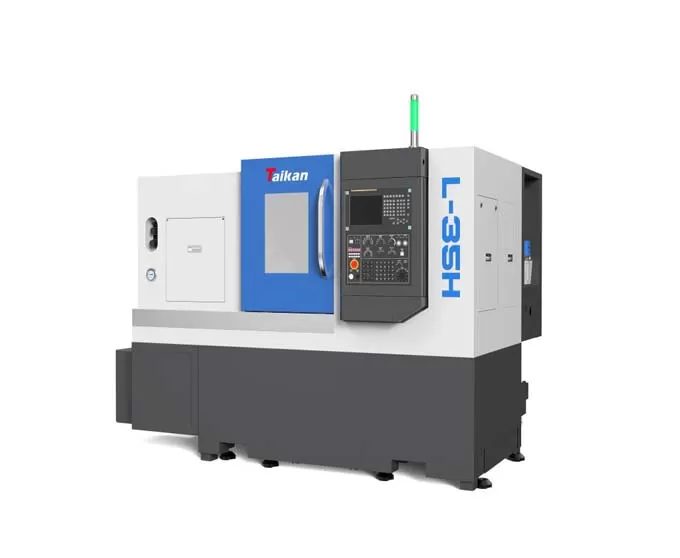

Name: L-35H torno horizontal CNC de alta precisão
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-35H torno horizontal CNC de alta precisão

Geral

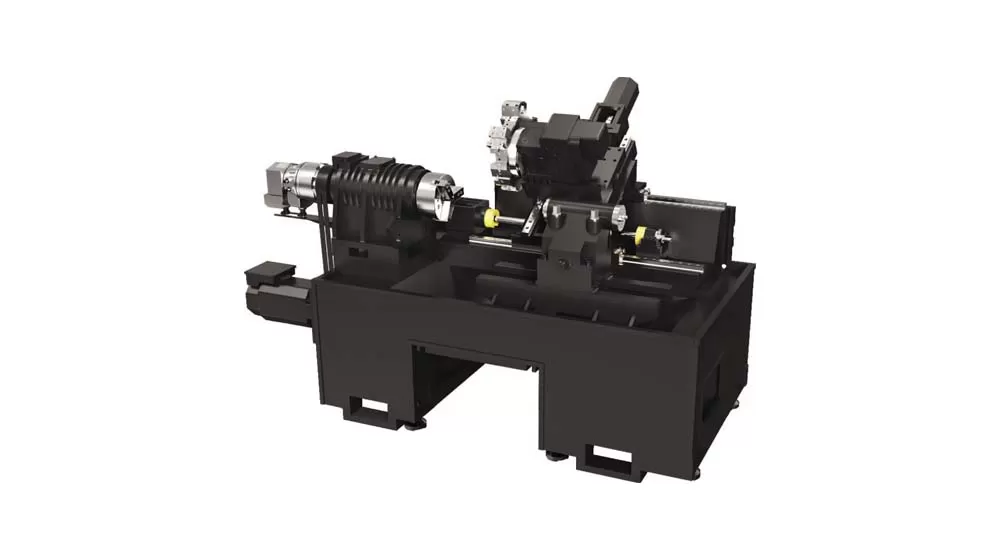

Enlace de dois eixos de dupla coordenada, máquina-ferramenta CNC de circuito semi-fechado. Layout mecânico, elétrico e hidráulico integrado.
Cada eixo de alimentação servo usa um parafuso de esfera silencioso de alta velocidade, conectado diretamente por um acoplamento elástico, com velocidade de movimento rápida, baixo ruído, alta precisão de posicionamento e repetibilidade;

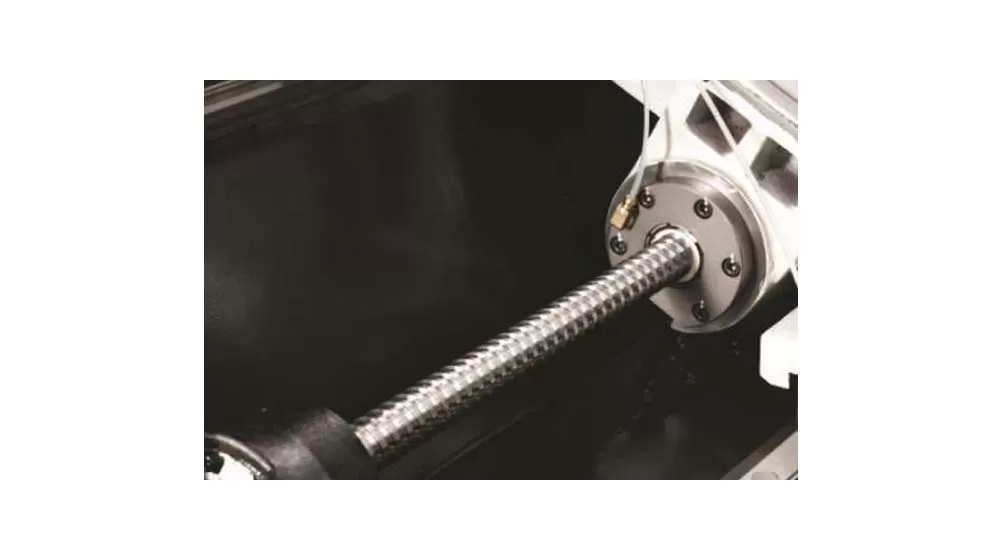

Trilho de guia

Adote o projeto do guia de rolamento e o parafuso silencioso de alta velocidade da bola, que tem as vantagens da alta velocidade, da baixa geração de calor e da precisão de posicionamento alta;

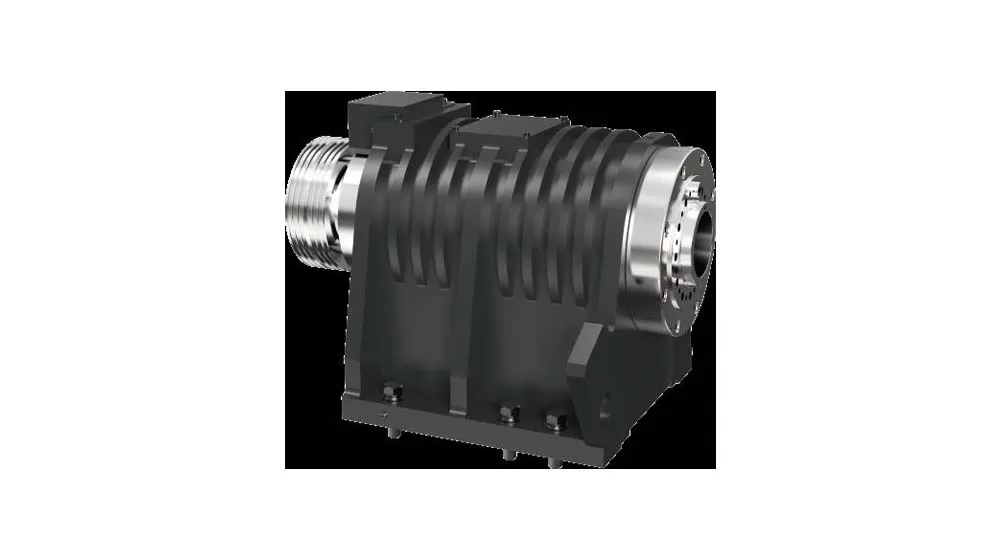

Fuso

Impulsionado por um servo motor de alto desempenho, o fuso é acionado por uma correia e a faixa de velocidade do fuso é de 0-4000r/min.

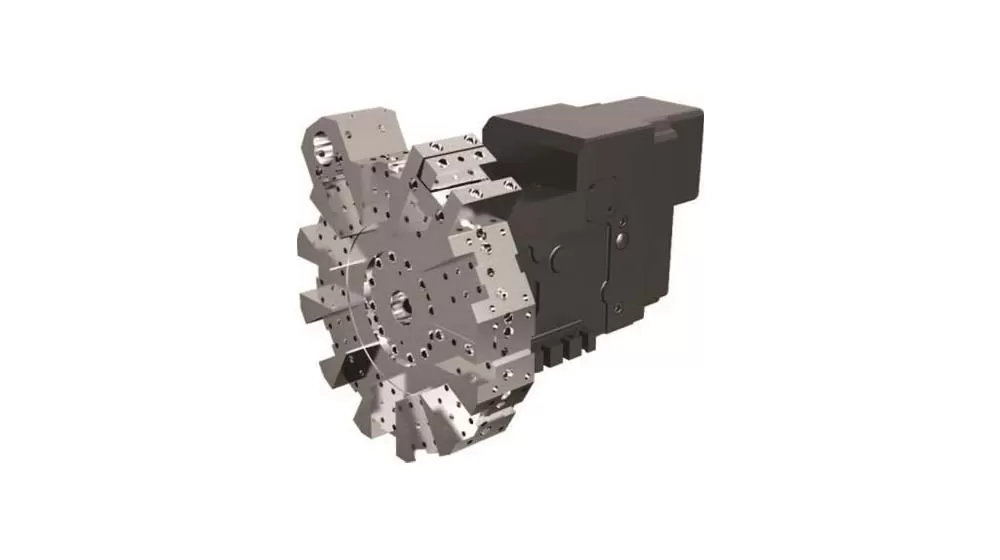

Ferramenta

Esta máquina-ferramenta adota a torre da ferramenta servo, que tem a velocidade de mudança rápida da ferramenta e a confiança alta.

Aplicação de L-35H torno horizontal CNC de alta precisão

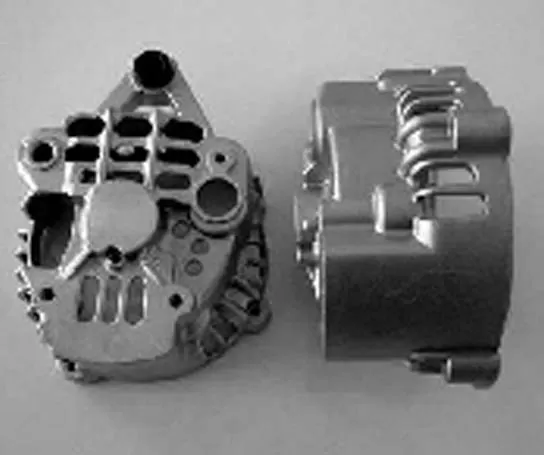

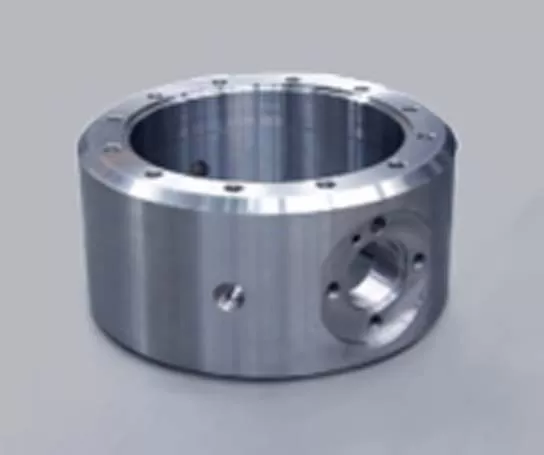

Peça de trabalho Exemplo 1

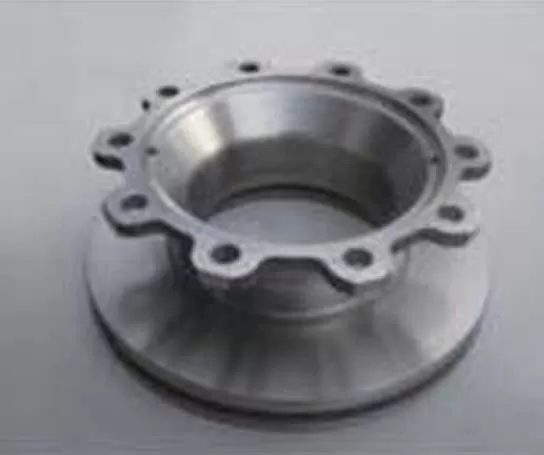

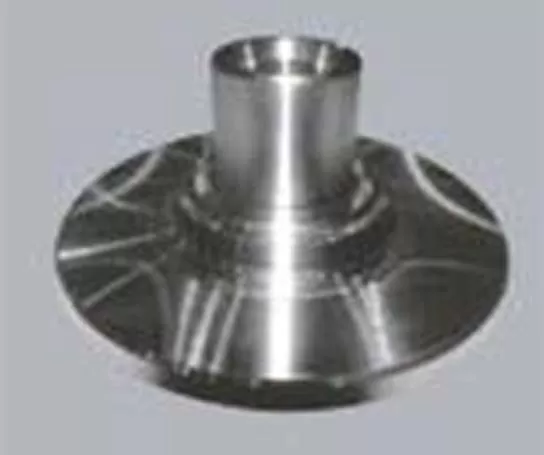

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do torno horizontal L-35H CNC de alta precisão

Nome		Unidade	L-35H	Observações
Gama de usinagem	Diâmetro máx. do balanço na cama	Mm	Φ 520
	Max. diâmetro de usinagem (eixo/disco)	Mm	Φ 300/φ 350
	Max. comprimento de usinagem	Mm	450
	Diâmetro máx. da barra	Mm	Φ 52
Viagem	Viagem do eixo X	Mm	190
	Potência do motor do eixo X/torque de stall	Kw/Nm	1.8/11
	Z-eixo de viagem	Mm	500
	Potência do motor do eixo Z/torque de stall	Kw/Nm	1.8/11
Fuso	Potência de saída (S1/S6)	Kw	15/11
	Forma de extremidade do fuso		A2-6
	Velocidade do fuso	R/min	0-4000
	Fuso através do diâmetro do furo	Mm	Φ 63
Chuck	Mandril hidráulico de três mandíbulas	Polegada	8	Oco
Tailstock	Diâmetro da manga do tailstock/viagem	Mm	Φ 70/100	Opcional
Tailstock	Contorno do furo da manga do tailstock	Morse	Morse 4 #	Top ao vivo
Velocidade	Velocidade transversal rápida (eixo X)	M/min	30
	Velocidade transversal rápida (eixo Z)	M/min	30
	Velocidade de alimentação de corte	Mm/min	1 ~ 8000
Suporte de ferramenta	Capacidade da ferramenta	T	12
	Tempo de indexação da ferramenta	Segundos/bit	0,5
	Tamanho do corpo da ferramenta	Mm	25*25
	Diâmetro máx. da ferramenta chata	Mm	40
Precisão	Precisão de posicionamento (eixo X)	Mm	0,006
	Precisão de posicionamento (eixo Z)	Mm	0,008
	Repetibilidade ((eixo X)	Mm	0,004
	Repetibilidade ((eixo Z)	Mm	0,004
Outros	Capacidade do equipamento	KVA	12
	Capacidade do tanque de refrigerante	L	150
	Tamanho da máquina	Mm	250017001680	Tanque de refrigeração de remoção de chip manual
	Peso (aprox.)	Kg	3400

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.

Controle & Software

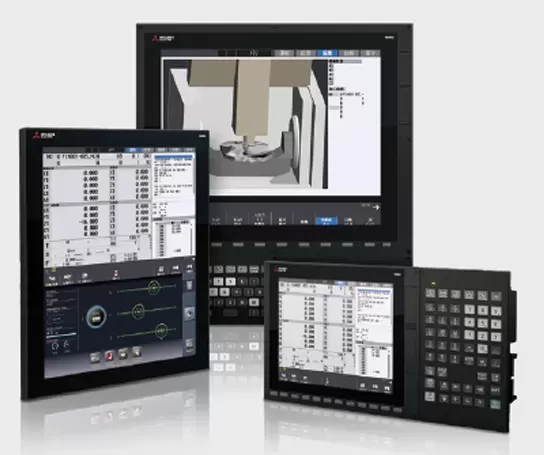

Mitsubishi

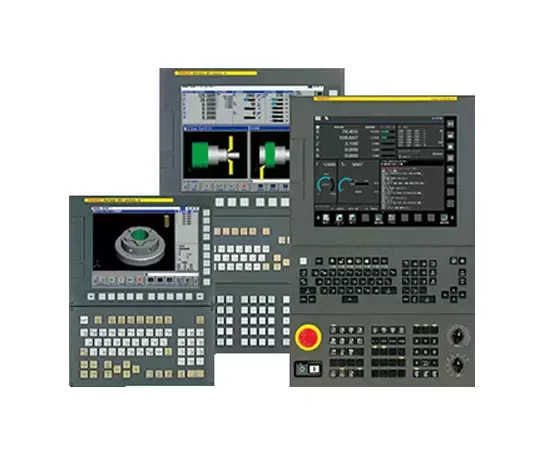

FANUC

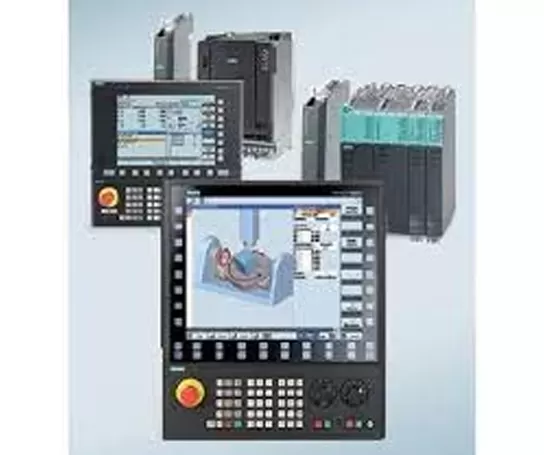

Siemens

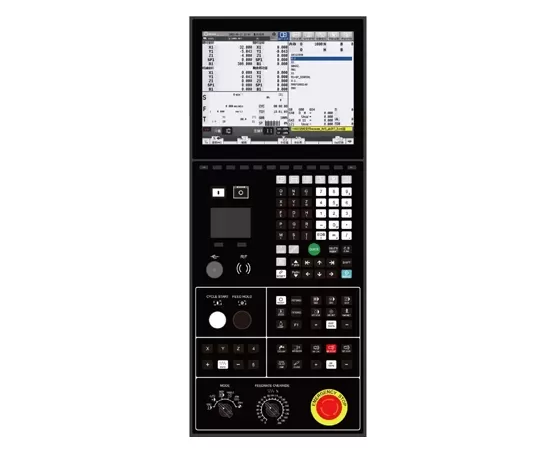

SYNTEC
