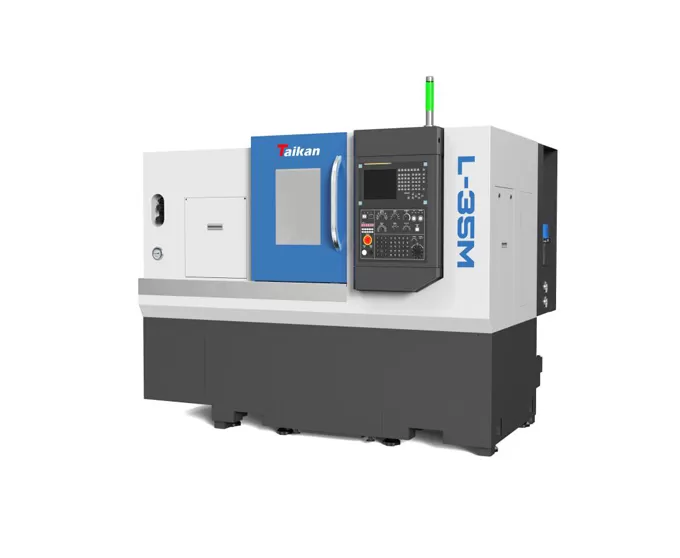

Name: Torno de torneamento horizontal (fresagem) CNC de alta precisão L-35M
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-35M Torno Horizontal CNC de Alta Precisão (Moagem)

Geral

A máquina adota uma máquina integrada, elétrica e design hidráulico com uma estrutura de cama inclinada de 30 °. É compacto, altamente rígido, permite a remoção suave do chip e é fácil de operar.

Trilho de guia

Os trilhos de guia são do tipo de rolamento, e os componentes de acionamento usam parafusos de esfera silenciosos de alta velocidade, oferecendo velocidades rápidas, baixa geração de calor e alta precisão de posicionamento.

Fuso

A faixa de velocidade do fuso é de 0-4000 rpm. O fuso é suportado por uma combinação de rolamentos de esferas de contato angular de alta precisão (dianteiro e traseiro), atendendo aos requisitos de força de corte axial e radial.

Ferramenta Torre

Combinado com o fuso de indexação do eixo C e assistência de freio hidráulico, esta configuração permite a ligação de 3 eixos e suporta funções como fresagem, perfuração e rosqueamento com alta eficiência e precisão, e desempenho estável.

Aplicação de L-35M Torno Horizontal CNC de Alta Precisão (Moagem)

Este torno atende às necessidades de processamento de peças complexas e é amplamente utilizado em válvulas, navios, máquinas de engenharia e outros campos, especialmente favorecidos por fabricantes de peças automotivas.

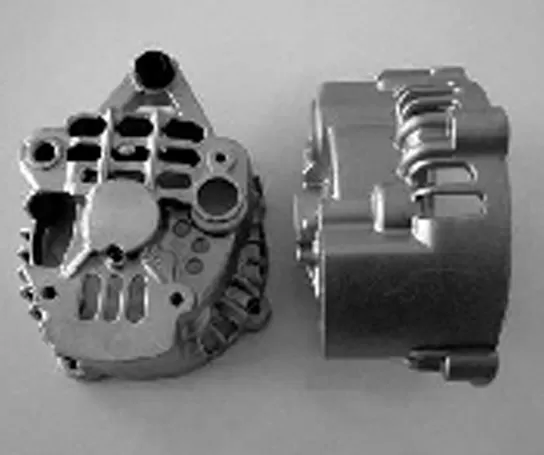

Exemplo de peça de trabalho 150304

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do L-35M Torno de Torneamento Horizontal CNC de Alta Precisão (Moagem)

Itens		Unidade	L-35M	Observações
Faixa de processamento	Max. diâmetro de rotação	Mm	Φ 520
	Max. diâmetro de processamento (eixo/placa)	Mm	Φ 300/φ 350
	Max. comprimento de processamento	Mm	400
	Diâmetro máx. da barra	Mm	Φ 52
Viagem	Viagem do eixo X	Mm	190
	Potência do motor do eixo X/torque de stall	KW/Nm	1.5/7.2
	Z-eixo de viagem	Mm	430
	Potência do motor do eixo Z/torque de stall	KW/Nm	1.5/7.2
Fuso	Potência de saída (S1/S6)	KW	7,5/11
	Forma de extremidade do fuso		A2-6
	Velocidade rotativa do fuso	R/min	0-4000
	Diâmetro do furo	Mm	Φ 63
Chuck	Mandril hidráulico de 3 mandíbulas	Polegada	8	Oco
Tailstock	Diâmetro da manga do tailstock/viagem	Mm	Φ 70/100	Opcional
Tailstock	Buraco de manga de bagageiro	Morse	Morse 4 #	Centro ao vivo
Velocidade	Velocidade transversal rápida do eixo X	M/min	30
	Velocidade transversal rápida do eixo Z	M/min	30
	Taxa de alimentação de corte	Mm/min	1 ~ 8000
Suporte de ferramenta	Capacidade da ferramenta	T	12
	Potência do motor da cabeça de fresagem/torque de stall	KW	2.2/12
	Ferramenta de moagem máx. velocidade	R/min	3000
	Especificação do manípulo da ferramenta de fresagem	Mm	BMT45
	Especificação do suporte da ferramenta de viragem	Mm	25 × 25
	Diâmetro máx. da ferramenta chata	Mm	Φ 32
Precisão	Precisão de posicionamento do eixo X	Mm	0,006
	Precisão de posicionamento do eixo Z	Mm	0,006
	Precisão de posicionamento do eixo C	Arc sec	51
	Repetibilidade do eixo X	Mm	0,004
	Repetibilidade do eixo Z	Mm	0,004
	Repetibilidade do eixo C	Arc sec	20”
Outros	Capacidade da fonte de alimentação	KVA	25
	Volume de refrigerante	L	150
	Dimensão	Mm	230018801800
	Peso total	Kg	3600

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.

Controle & Software

Mitsubishi

FANUC

Siemens

SYNTEC
