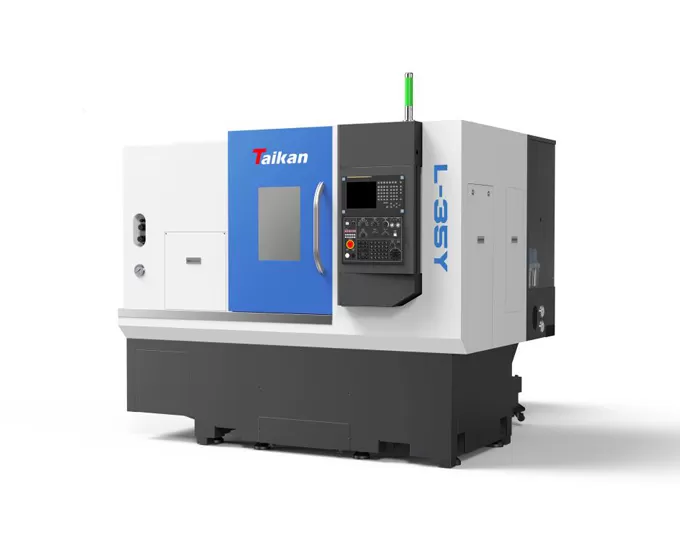

Name: Torno de torneamento horizontal (fresagem) CNC de alta precisão L-35Y
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-35Y Torno Horizontal CNC de Alta Precisão (Moagem)

Geral

A máquina tem um layout integrado de máquinas, eletricidade e hidráulica, e uma cama inclinada geral, que tem as vantagens de estrutura compacta, alta rigidez, remoção de cavacos suaves e fácil operação.

Trilho de guia

Os trilhos de guia são do tipo de rolamento, e os componentes de acionamento usam parafusos de esfera silenciosos de alta velocidade, oferecendo velocidades rápidas, baixa geração de calor e alta precisão de posicionamento.

Fuso

O sistema de transmissão principal desta máquina adota transmissão de fuso de alto desempenho e alto torque, com uma faixa de velocidade do fuso de 0-4000r/min.

Ferramenta

Esta máquina adota a torre movida a BMT55 (incluindo o eixo Y), que possui velocidade de troca rápida de ferramentas e alta confiabilidade; é equipado com porta-ferramentas acionados por axial e radial para atender às necessidades de fresagem.

Aplicação de L-35Y Torno Horizontal CNC de Alta Precisão (Moagem)

Este torno atende às necessidades de processamento de peças complexas e é amplamente utilizado em válvulas, navios, máquinas de engenharia e outros campos, especialmente favorecidos por fabricantes de peças automotivas.

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do L-35Y Torno de Torneamento Horizontal CNC de Alta Precisão (Moagem)

Itens		Unidade	L-35Y	Observações
Faixa de processamento	Max. diâmetro de rotação	Mm	Φ 520
	Max. diâmetro de processamento (eixo/placa)	Mm	Φ 300/φ 350
	Max. comprimento de processamento	Mm	330
	Diâmetro máx. da barra	Mm	Φ 52
Viagem	Viagem do eixo X	Mm	200
	Potência do motor do eixo X/torque de stall	KW/Nm	1.8/11
	Y-eixo de viagem	Mm	100(± 50)
	Potência do motor do eixo Y/torque de stall	KW/Nm	1.8/11
	Z-eixo de viagem	Mm	400
	Potência do motor do eixo Z/torque de stall	KW/Nm	1.8/11
Fuso	Potência de saída (S1/S6)	KW	15/11
	Forma de extremidade do fuso		A2-6
	Velocidade rotativa do fuso	R/min	0-4000
	Diâmetro do furo	Mm	Φ 63
Chuck	Mandril hidráulico de 3 mandíbulas	Polegada	8	Oco
Tailstock	Diâmetro da manga do tailstock/viagem	Mm	Φ 70/100	Opcional
Tailstock	Buraco de manga de bagageiro	Morse	Morse 4 #	Centro ao vivo
Velocidade	Velocidade transversal rápida do eixo X	M/min	30
	Velocidade transversal rápida do eixo Y	M/min	10
	Velocidade transversal rápida do eixo Z	M/min	30
	Taxa de alimentação de corte	Mm/min	1 ~ 8000
Suporte de ferramenta	Capacidade da ferramenta	T	12
	Potência do motor da cabeça de fresagem/torque de stall	KW	2.7/12-46	Αi S 12/4000-B
	Ferramenta de moagem máx. velocidade	R/min	4000
	Especificação do manípulo da ferramenta de fresagem	Mm	BMT55
	Especificação do suporte da ferramenta de viragem	Mm	25 × 25
	Diâmetro máx. da ferramenta chata	Mm	Φ 32
Precisão	Precisão de posicionamento do eixo X	Mm	0,006
	Precisão de posicionamento do eixo Y	Mm	0,02
	Precisão de posicionamento do eixo Z	Mm	0,006
	Precisão de posicionamento do eixo C	Arc sec	51
	Repetições do eixo X	Mm	0,004
	Repetibilidade do eixo Y	Mm	0,005
	Repetibilidade do eixo Z	Mm	0,004
	Repetibilidade do eixo C	Arc sec	20”
Outros	Capacidade da fonte de alimentação	KVA	30
	Volume de refrigerante	L	250
	Dimensão	Mm	240017702010
	Peso total	Kg	3800

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
