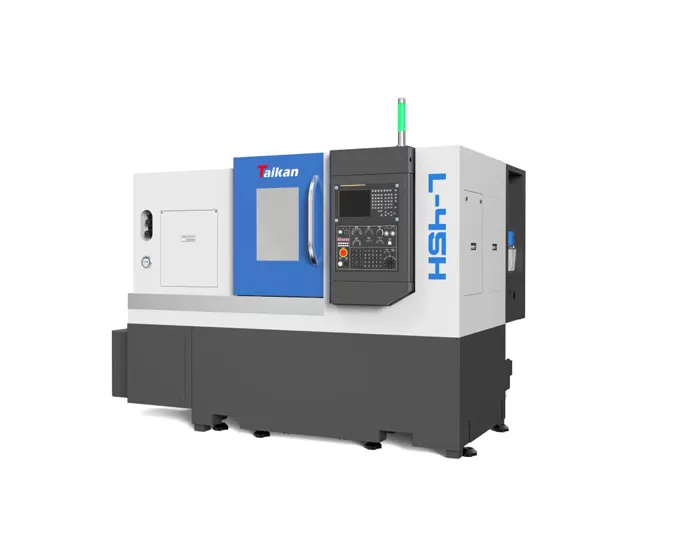

Name: L-45H torno horizontal CNC de alta precisão
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-45H torno horizontal CNC de alta precisão

Geral

A cama inclinada total de 30 ° tem as vantagens da estrutura compacta, alta rigidez, remoção de cavacos suaves e operação conveniente;
A máquina-ferramenta é totalmente fechada para proteção, remoção automática de cavacos, lubrificação automática e resfriamento automático.

Fuso

A faixa de velocidade do fuso é 0-2800r/min.
O suporte dianteiro do fuso adota rolamentos de rolos cilíndricos de duas fileiras e rolamentos de esferas de contato angular de alta precisão de dois elos, e o suporte traseiro adota rolamentos de rolos cilíndricos de fileira dupla para atender aos requisitos de rolamento de força de corte axial e radial.

Trilho de guia

Adote o projeto do guia de rolamento e o parafuso silencioso de alta velocidade da bola, que tem as vantagens da alta velocidade, da baixa geração de calor e da precisão de posicionamento alta;

Ferramenta

Esta máquina-ferramenta adota a torre da ferramenta servo, que tem a velocidade de mudança rápida da ferramenta e a confiança alta.

Aplicação de L-45H torno horizontal CNC de alta precisão

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do torno horizontal L-45H CNC de alta precisão

Nome		Unidade	L-45H	Observações
Gama de usinagem	Diâmetro máx. do balanço na cama	Mm	Φ 600
	Max. diâmetro de usinagem (eixo/disco)	Mm	Φ 380/φ 450
	Max. comprimento de usinagem	Mm	450
	Diâmetro máx. da barra	Mm	Φ 75
Viagem	Viagem do eixo X	Mm	240
	Potência do motor do eixo X/torque de stall	Kw/Nm	1.8/11
	Z-eixo de viagem	Mm	500
	Potência do motor do eixo Z/torque de stall	Kw/Nm	1.8/11
Fuso	Potência de saída (S1/S6)	Kw	15/18.5
	Forma de extremidade do fuso		A2-8
	Velocidade do fuso	R/min	0-2800
	Fuso através do diâmetro do furo	Mm	Φ 87
Chuck	Mandril hidráulico de três mandíbulas	Polegada	10	Oco
Tailstock	Diâmetro da manga do tailstock/viagem	Mm	Φ 70/100	Opcional
Tailstock	Contorno do furo da manga do tailstock	Morse	Morse 4 #	Top ao vivo
Velocidade	Velocidade transversal rápida (eixo X)	M/min	30
	Velocidade transversal rápida (eixo Z)	M/min	30
	Velocidade de alimentação de corte	Mm/min	1 ~ 8000
Suporte de ferramenta	Capacidade da ferramenta	T	12
	Tempo de indexação da ferramenta	Segundos/bit	0,5
	Tamanho do corpo da ferramenta	Mm	25'25
	Diâmetro máx. da ferramenta chata	Mm	40
Precisão	Precisão de posicionamento (eixo X)	Mm	0,008
	Precisão de posicionamento (eixo Z)	Mm	0,01
	Repetibilidade ((eixo X)	Mm	0,004
	Repetibilidade ((eixo Z)	Mm	0,004
Outros	Capacidade do equipamento	KVA	16
	Capacidade do tanque de refrigerante	L	150
	Tamanho da máquina	Mm	260017901750	Tanque de refrigeração de remoção de chip manual
	Peso (aprox.)	Kg	3600

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.

Controle & Software

Mitsubishi

FANUC

Siemens

SYNTEC
