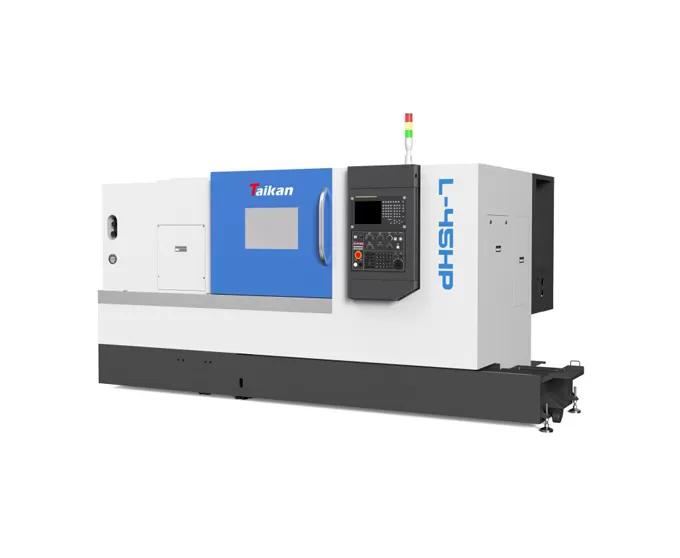

Name: L-45HP torno horizontal CNC de alta precisão
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-45HP torno horizontal CNC de alta precisão

Geral

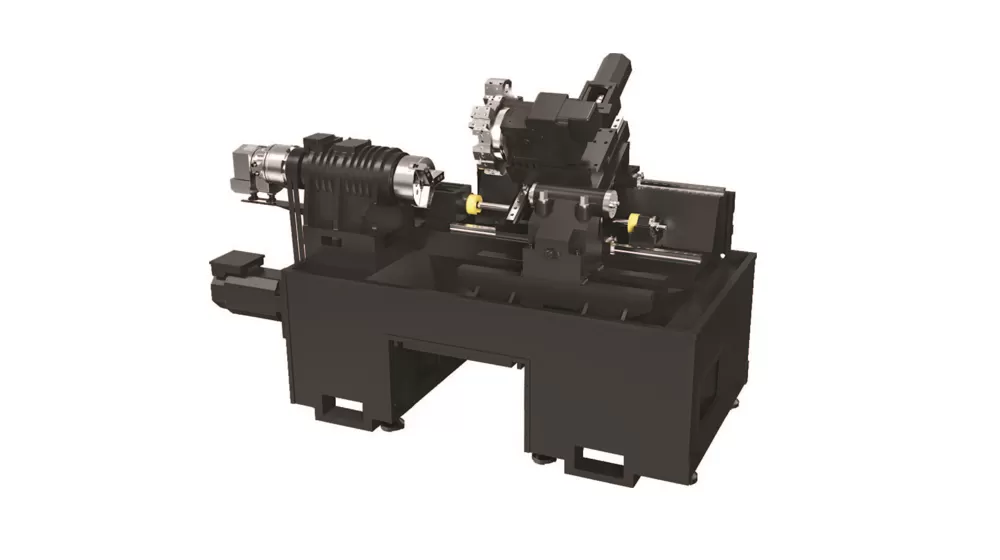

A cama inclinada total de 30 ° tem as vantagens da estrutura compacta, alta rigidez, remoção de cavacos suaves e operação conveniente;
A máquina-ferramenta é totalmente fechada para proteção, remoção automática de cavacos, lubrificação automática e resfriamento automático.

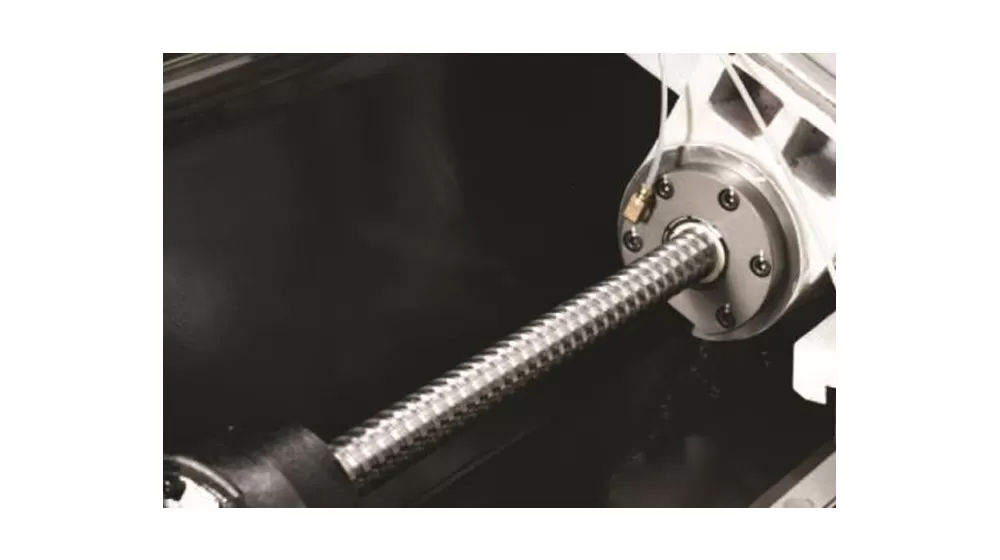

Trilho de guia

Adote o projeto do guia de rolamento e o parafuso silencioso de alta velocidade da bola, que tem as vantagens da alta velocidade, da baixa geração de calor e da precisão de posicionamento alta;

Fuso

O sistema de transmissão principal desta máquina-ferramenta é acionado por um servo motor de alto desempenho, que aciona o fuso através de uma correia. A faixa de velocidade do fuso é 0-2800r/min.

Ferramenta

Esta máquina-ferramenta adota a torre da ferramenta servo, que tem a velocidade de mudança rápida da ferramenta e a confiança alta.

Aplicação de L-45HP torno horizontal CNC de alta precisão

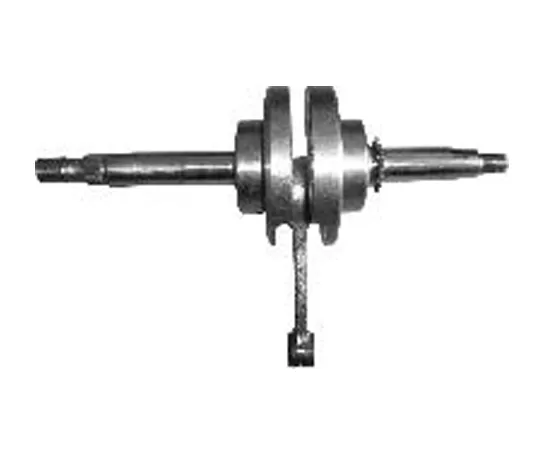

Peça de trabalho Exemplo 1

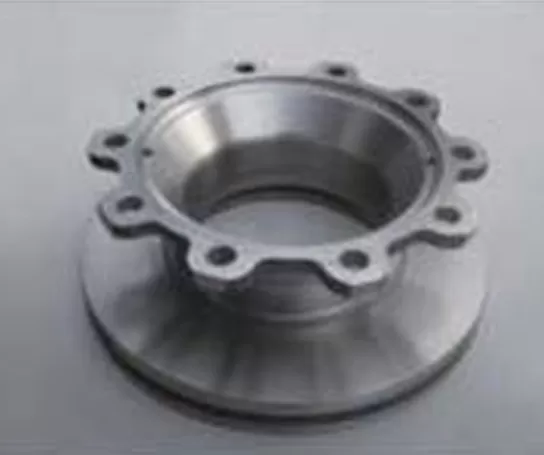

Exemplo de peça de trabalho 2

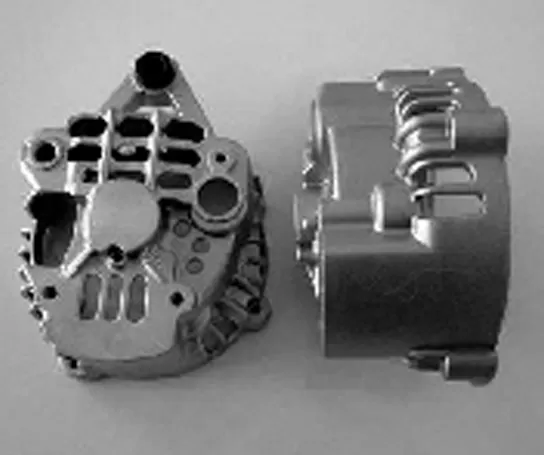

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do torno horizontal L-45HP CNC de alta precisão

Nome		Unidade	L-45HP	Observações
Gama de usinagem	Diâmetro máx. do balanço na cama	Mm	Φ 600
	Max. diâmetro de usinagem (eixo/disco)	Mm	Φ 380/φ 450
	Max. comprimento de usinagem	Mm	1000
	Diâmetro máx. da barra	Mm	Φ 75
Viagem	Viagem do eixo X	Mm	240
	Potência do motor do eixo X/torque de stall	Kw/Nm	1.8/11
	Z-eixo de viagem	Mm	1030
	Potência do motor do eixo Z/torque de stall	Kw/Nm	1.8/11
Fuso	Potência de saída (S1/S6)	Kw	15/18.5
	Forma de extremidade do fuso		A2-8
	Velocidade do fuso	R/min	0-2800
	Fuso através do diâmetro do furo	Mm	Φ 87
Chuck	Mandril hidráulico de três mandíbulas	Polegada	10	Oco
Tailstock	Diâmetro da manga do tailstock/viagem	Mm	Φ 100/150
Tailstock	Contorno do furo da manga do tailstock	Morse	Morse 5 #	Top ao vivo
Velocidade	Velocidade transversal rápida (eixo X)	M/min	30
	Velocidade transversal rápida (eixo Z)	M/min	30
	Velocidade de alimentação de corte	Mm/min	1 ~ 8000
Suporte de ferramenta	Capacidade da ferramenta	T	12
	Tempo de indexação da ferramenta	Segundos/bit	0,5
	Tamanho do corpo da ferramenta	Mm	25 × 25
	Diâmetro máx. da ferramenta chata	Mm	40
Precisão	Precisão de posicionamento (eixo X)	Mm	0,008
	Precisão de posicionamento (eixo Z)	Mm	0,012
	Repetibilidade ((eixo X)	Mm	0,004
	Repetibilidade ((eixo Z)	Mm	0,006
Outros	Capacidade do equipamento	KVA
	Capacidade do tanque de refrigerante	L	250
	Tamanho da máquina	Mm	3770 × 1970 × 1700	Tanque de refrigeração de remoção de chip direito manual
	Peso (aprox.)	Kg	4500

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.

Controle & Software

Mitsubishi

FANUC

Siemens

SYNTEC
