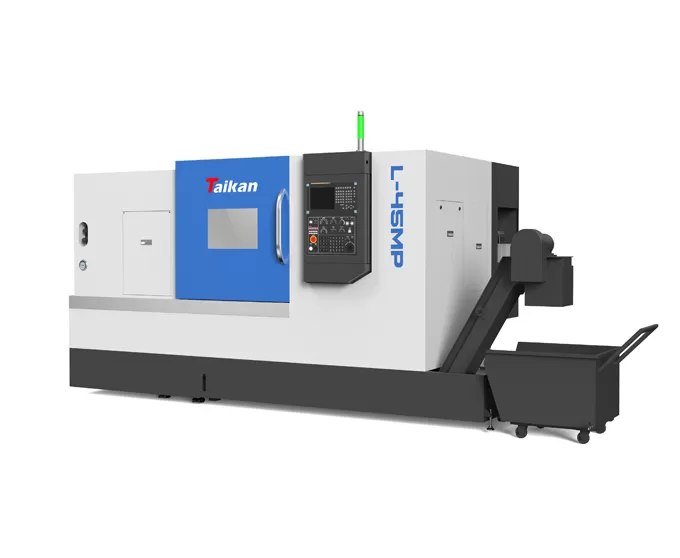

Name: Torno de torneamento horizontal (fresagem) CNC de alta precisão L-45MP
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-45MP Torno Horizontal CNC de Alta Precisão (Moagem)

Geral

A máquina adota uma máquina integrada, elétrica e design hidráulico com uma estrutura de cama inclinada de 30 °. É compacto, altamente rígido, permite a remoção suave do chip e é fácil de operar.

Trilho de guia

Os trilhos de guia são do tipo de rolamento, e os componentes de acionamento usam parafusos de esfera silenciosos de alta velocidade, oferecendo velocidades rápidas, baixa geração de calor e alta precisão de posicionamento.

Fuso

O sistema de transmissão principal desta máquina-ferramenta adota transmissão de fuso mecânico de alto desempenho e alto torque, com função de indexação do eixo C e sistema auxiliar de freio hidráulico, e a faixa de velocidade do fuso é 0-2500r/min.

Ferramenta Torre

Esta máquina-ferramenta adota a torre de poder BMT55, que tem a velocidade rápida da mudança da ferramenta e a confiança alta.

Aplicação de L-45MP Torno Horizontal CNC de Alta Precisão (Moagem)

Este torno atende às necessidades de processamento de peças complexas e é amplamente utilizado em válvulas, navios, máquinas de engenharia e outros campos, especialmente favorecidos por fabricantes de peças automotivas.

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do L-45MP Torno de Torneamento Horizontal CNC de Alta Precisão (Moagem)

Itens		Unidade	L-45MP	Observações
Faixa de processamento	Max. diâmetro de rotação	Mm	Φ 600
	Max. diâmetro de processamento (eixo/placa)	Mm	Φ 380/φ 450
	Max. comprimento de processamento	Mm	900
	Diâmetro máx. da barra	Mm	Φ 75
Viagem	Viagem do eixo X	Mm	240
	Potência do motor do eixo X/torque de stall	KW/Nm	2.2/12
	Z-eixo de viagem	Mm	950
	Potência do motor do eixo Z/torque de stall	KW/Nm	2.2/12
Fuso	Potência de saída (S1/S6)	KW	15
	Forma de extremidade do fuso		A2-8
	Velocidade rotativa do fuso	R/min	0-2500
	Diâmetro do furo	Mm	Φ 87
Chuck	Mandril hidráulico de 3 mandíbulas	Polegada	10	Oco
Tailstock	Diâmetro da manga do tailstock/viagem	Mm	Φ 100/150
Tailstock	Buraco de manga de bagageiro	Morse	Morse 5 #	Centro ao vivo
Velocidade	Velocidade transversal rápida do eixo X	M/min	30
	Velocidade transversal rápida do eixo Z	M/min	30
	Taxa de alimentação de corte	Mm/min	1-8000
Suporte de ferramenta	Capacidade da ferramenta	T	12
	Potência do motor da cabeça de potência/torque de stall	KW	2.2/12
	Velocidade máxima da ferramenta elétrica	R/min	4000
	Especificações do suporte da ferramenta	Mm	BMT55
	Especificações do suporte da ferramenta de viragem	Mm	25*25
	Diâmetro máximo do suporte da ferramenta de perfuração	Mm	Φ 32
Precisão	Precisão de posicionamento do eixo X	Mm	0,008
	Precisão de posicionamento do eixo Z	Mm	0,012
	C axiS precisão de posicionamento	Arc sec	51
	Repetibilidade do eixo X	Mm	0,004
	Repetibilidade do eixo Z	Mm	0,006
	Repetibilidade do eixo C	Arc sec	20
Outros	Capacidade da fonte de alimentação	KVA	30
	Volume de refrigerante	L	250
	Dimensão	Mm	3585 × 1880 × 1755
	Peso total	Kg	4500

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
