Name: Torno de torneamento horizontal (fresagem) CNC de alta precisão L-45YP
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-45YP Torno Horizontal CNC de Alta Precisão (Moagem)

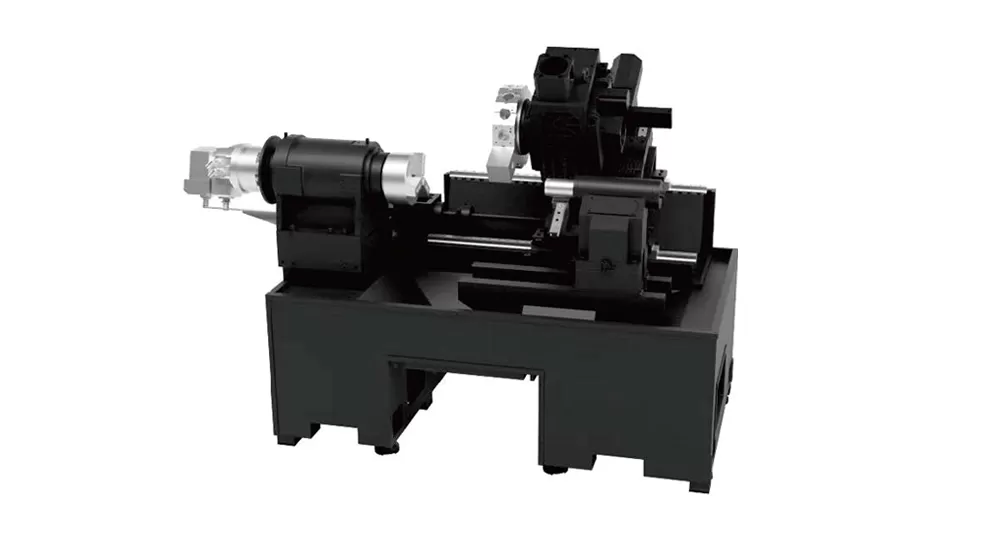

Geral

A máquina é totalmente fechada para proteção, remoção automática de cavacos, lubrificação automática e resfriamento automático. As peças grandes básicas são todas feitas de moldagem de areia de resina de alta qualidade e materiais de ferro fundido de alta resistência, para que a máquina-ferramenta tenha alta rigidez e precisão estável.

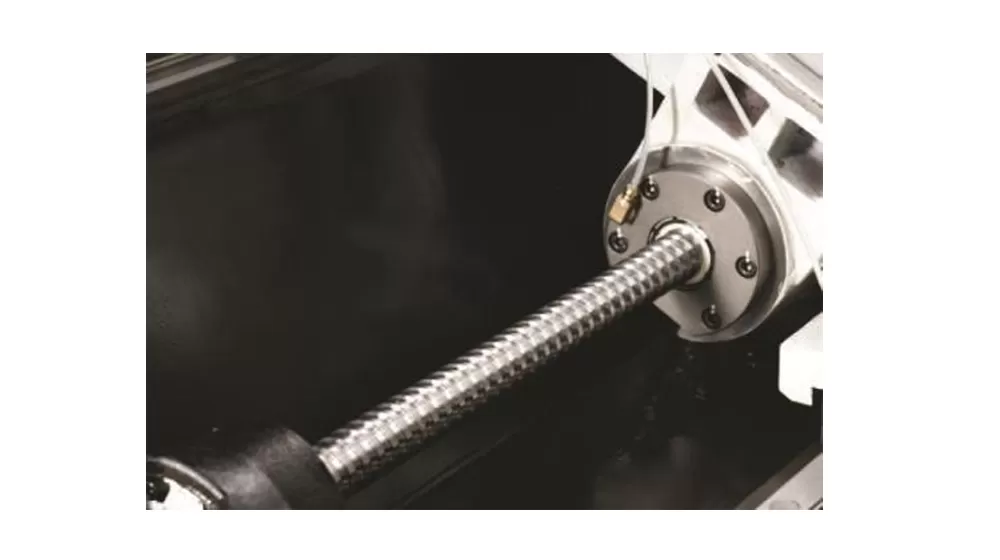

Trilho de guia

Os trilhos de guia são do tipo de rolamento, e os componentes de acionamento usam parafusos de esfera silenciosos de alta velocidade, oferecendo velocidades rápidas, baixa geração de calor e alta precisão de posicionamento.

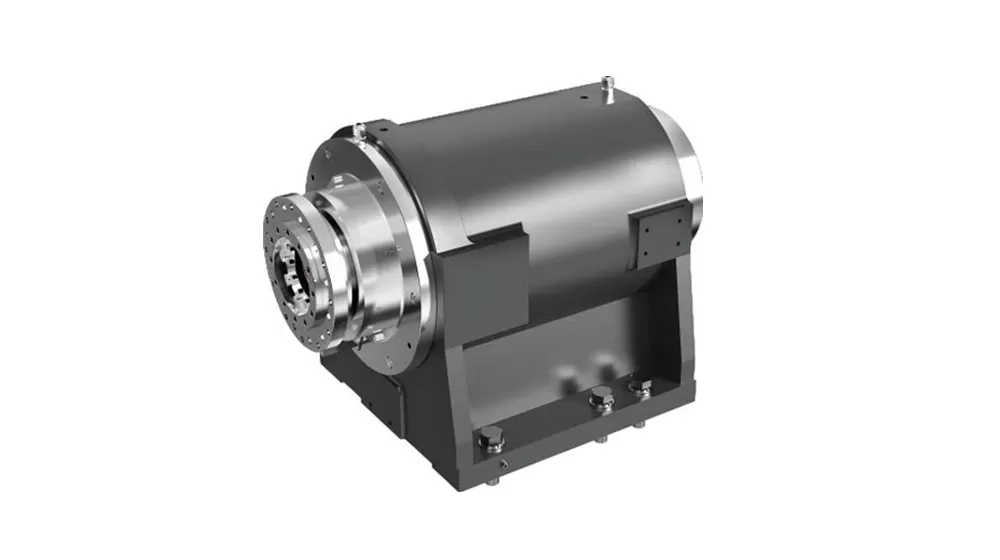

Fuso

O sistema de acionamento principal desta máquina-ferramenta adota acionamento de fuso mecânico de alto desempenho e alto torque com função de indexação do eixo C e sistema auxiliar de freio hidráulico, e a faixa de velocidade do fuso é 0-2500r/min.

Ferramenta

Esta máquina-ferramenta usa uma torre movida a BMT55 (incluindo o eixo Y), que tem velocidade de troca rápida de ferramenta e alta confiabilidade.

Aplicação de L-45YP Torno Horizontal CNC de Alta Precisão (Moagem)

Este torno atende às necessidades de processamento de peças complexas e é amplamente utilizado em válvulas, navios, máquinas de engenharia e outros campos, especialmente favorecidos por fabricantes de peças automotivas.

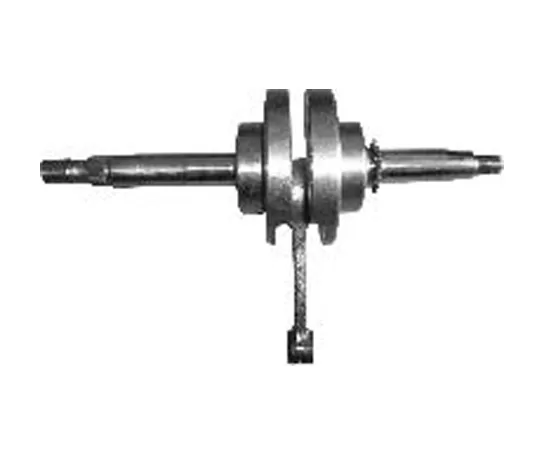

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do L-45YP Torno de Torneamento Horizontal CNC de Alta Precisão (Moagem)

Item		Unidade	L-45YP	Observações
Faixa de processamento	Max. diâmetro de rotação	Mm	Φ 600
	Max. diâmetro de processamento (eixo/placa)	Mm	Φ 380/φ 450
	Max. comprimento de processamento	Mm	900	800 (motor grande opcional)
	Diâmetro máx. da barra	Mm	Φ 75
Viagem	Viagem do eixo X	Mm	240
	Potência do motor do eixo X/torque de stall	KW/Nm	1.8/11
	Y-eixo de viagem	Mm	100(± 50)
	Potência do motor do eixo Y/torque de stall	KW/Nm	1.8/11
	Z-eixo de viagem	Mm	950	830 (motor grande opcional)
	Potência do motor do eixo Z/torque de stall	KW/Nm	1.8/11
Fuso	Potência de saída (S1/S6)	KW	15/18.5
	Forma de extremidade do fuso		A2-8
	Velocidade rotativa do fuso	R/min	0-2500
	Diâmetro do furo	Mm	Φ 87
Chuck	Mandril hidráulico de 3 mandíbulas	Polegada	10	Oco
Tailstock	Diâmetro da manga do tailstock/viagem	Mm	Φ 100/150	Opcional
Tailstock	Buraco de manga de bagageiro	Morse	Morse 5 #	Centro ao vivo
Velocidade	Velocidade transversal rápida do eixo X	M/min	30
	Velocidade transversal rápida do eixo Y	M/min	10
	Velocidade transversal rápida do eixo Z	M/min	30
	Taxa de alimentação de corte	Mm/min	1-8000
Suporte de ferramenta	Capacidade da ferramenta	T	12
	Potência do motor da cabeça de fresagem/torque de stall	KW	2.7/12-46	Αi S 12/4000-B
	Ferramenta de moagem máx. velocidade	R/min	4000
	Especificação do manípulo da ferramenta de fresagem	Mm	BMT55
	Especificação do suporte da ferramenta de viragem	Mm	25*25
	Diâmetro máx. da ferramenta chata	Mm	Φ 32
Capacidade de processamento do suporte da ferramenta	Capacidade máxima de fresagem da ferramenta elétrica		Cortador de moagem diameter × moagem de profundidade × alimentação	Aço 45
	Capacidade máxima de perfuração da ferramenta elétrica		Diâmetro da broca × alimentação	Aço 45
	Capacidade máxima de batida da ferramenta elétrica		M10 × 1.5	Aço 45
Precisão	Precisão de posicionamento do eixo X	Mm	0,008
	Precisão de posicionamento do eixo Y	Mm	0,02
	Precisão de posicionamento do eixo Z	Mm	0,012
	Precisão de posicionamento do eixo C	Arc sec	51
	Repetições do eixo X	Mm	0,004
	Repetibilidade do eixo Y	Mm	0,005
	Repetibilidade do eixo Z	Mm	0,006
	Repetibilidade do eixo C	Arc sec	20
Outros	Capacidade da fonte de alimentação	KVA	30
	Volume de refrigerante	L	250
	Dimensão	Mm	3585 × 1880 × 2015
	Peso total	Kg	4800

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.

Controle & Software

Mitsubishi

FANUC

Siemens

SYNTEC
