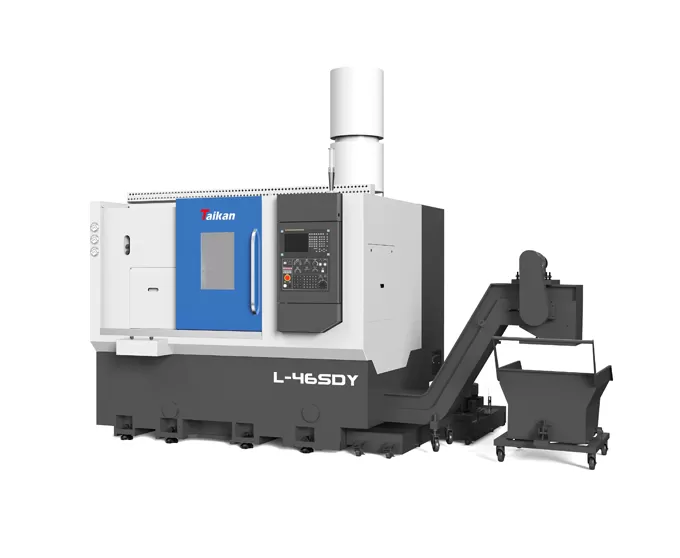

Name: Torno de torneamento horizontal (fresagem) CNC de alta precisão L-46SDY
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-46SDY Torno Horizontal CNC de Alta Precisão (Moagem)

Geral

Ferramenta de torneamento e fresagem CNC de eixo duplo e torre dupla
Proteção totalmente fechada, porta deslizante esquerda única, dispositivo de descarga automática opcional, tanque de água de coleta de chip independente, transportador automático de chip, bom desempenho de remoção de chip

Trilho de guia

Adote trilhos de rolamento ou de rolo lineares japoneses THK ou Taiwan PMI, unidade de parafuso de esfera japonesa THK ou Taiwan PMI. Boas características dinâmicas, alta precisão e forte rigidez.
Adota guia de rolo linear pré-carregado e parafuso de esfera, que tem as características de velocidade rápida e alta precisão de processamento.

Fuso

O fuso elétrico síncrono de ímã permanente tem boas características dinâmicas, alta precisão e forte rigidez.
O fuso servo elétrico síncrono tem alta precisão, aceleração e desaceleração rápidas e economiza energia.

Ferramenta

Contando com a torre de força de elevação servo, ele tem alta precisão e velocidade de troca rápida de ferramentas, pode completar requisitos de processamento complexos e pode substituir centros de usinagem e máquinas de gravação.

Aplicação de L-46SDY Torno Horizontal CNC de Alta Precisão (Moagem)

Pode processar peças de trabalho com diâmetros de 20-130mm e comprimentos de 2,5-130mm; o diâmetro máximo de rotação da sela é de 320mm. Ele pode processar peças curtas de eixo (ou disco) com formas geométricas complexas, vários tamanhos e requisitos de alta precisão.

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do L-46SDY Torno de Torneamento Horizontal CNC de Alta Precisão (Moagem)

Item		Unidade	L-46SDY
Gama de usinagem	Diâmetro máx. do balanço na cama	Mm	Φ 570
	Diâmetro de rotação máx. na sela	Mm	Φ 320
	Max. diâmetro de viragem	Mm	Φ 130
	Max. comprimento de viragem	Mm	130
Viagem	X1, eixo X2 viagem	Mm	200, 300
	Y1 eixo de viagem	Mm	± 50
	Y1 viagem de usinagem eficaz	Mm	± 45
	Z1, eixo Z2 viagem	Mm	320, 300
Principal/subfuso	Chuck tamanho	Polegada	6"
	Velocidade máx.	Rpm	6000
	Velocidade básica	Rpm	2000
	Tipo de extremidade do fuso		A2-5
	Fuso através do tamanho do furo	Mm	Φ 57
	Potência do fuso motorizado	Kw	15/17.8
	Diâmetro ajustável da barra	Mm	Φ 45
Fuso de moagem	Velocidade máx.	Rpm	4000
	Capacidade de perfuração	Mm	Φ 16 × 1.5
	Capacidade de batida	[Mm] x	M12x1.75
	Capacidade de batida	[Mm]	M12x1.75
	Motor do eixo de moagem	KW	2.7
	Interface de torre		BMT45
Velocidade de alimentação	Velocidade transversal rápida do eixo X	Mm/min	18000
	Velocidade transversal rápida do eixo Z	Mm/min	18000
	Velocidade transversal rápida do eixo Y	Mm/min	10000
Motor	Motor do eixo	KW	> 11
Motor	Motor da bomba de refrigeração	KW	0,75
Eletricidade/fonte de ar	Capacidade da fonte de alimentação (taxa fixa contínua)	KVA/Kw	64KVA/44.75KW
Eletricidade/fonte de ar	Fonte de ar	L/min	0.5Mpa/100
Refrigeração	Capacidade do tanque de água	L	130
Tamanho/peso	Distância do centro do fuso ao solo	Mm	1070
	Altura da máquina	Mm	2060
	Área ocupada (L × W)	Mm× mm	2410 (sem transportador de chip) × 2210
	Peso da máquina (aprox.)	Kg	5000

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.

Controle & Software

Mitsubishi

FANUC

Siemens

SYNTEC
