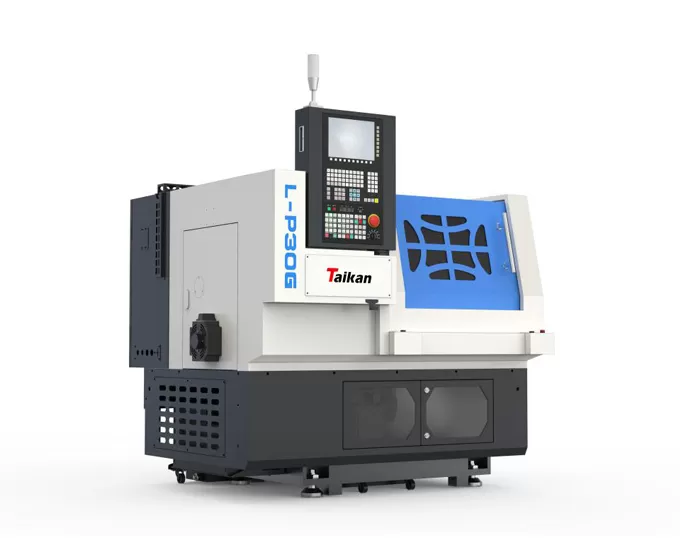

Name: L-P30G de alta precisão CNC Gang Tools torno
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-P30G torno de ferramentas de gangue CNC de alta precisão

Geral

Esta máquina-ferramenta tem um layout mecânico, elétrico e hidráulico integrado, adota uma capa protetora totalmente fechada, a porta de proteção se abre para a esquerda, e o painel de operação CNC está localizado na parte superior da tampa protetora fixa, que é fácil de operar.
As grandes peças básicas são todas feitas de moldagem de areia de resina de alta qualidade e materiais de ferro fundido de alta resistência, o que dá à máquina-ferramenta alta rigidez e precisão estável.

Tailstock hidráulico da luva

O projeto da estrutura do trilho duro de grande extensão é de alta rigidez, forte desempenho e forte capacidade de rolamento. A estrutura da cauda de andorinha torna a placa de pressão mais baixa mais confiável quando travada.

Fuso

O sistema de transmissão principal desta máquina-ferramenta é acionado por um servo motor de alto desempenho, que aciona o fuso através de uma correia. A faixa de velocidade do fuso é 0-6000r/min.b

Ferramenta

Use a ferramenta de gangue.

Aplicação de L-P30G de alta precisão CNC Gang Tools torno

Esta máquina pode completar automaticamente o giro de cilindros, cones, eixos escalonados, superfícies de arco, faces finais, ranhuras, perfuração e várias linhas métricas e estreitas e cônicas. A máquina está equipada com uma série de mandris de mola, que podem ser amplamente utilizados em instrumentos, medidores, indústria leve, eletrônica, equipamentos médicos, máquinas de filme e outras indústrias.

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do torno L-P30G ferramentas de gangue CNC de alta precisão

Nome		Unidade	L-P30G	Observações
Gama de usinagem	Diâmetro máx. do balanço na corrediça da cama	Mm	Φ 240
	Diâmetro máx. do balanço na base da ferramenta	Mm	Φ 120
	Max. comprimento de viragem	Mm	100
	Max. diâmetro de viragem	Mm	Φ 100
	Max. Diâmetro de fixação do mandril de mola	Mm	Φ 30
Viagem	Viagem do eixo X	Mm	280
	Potência do motor do eixo X/torque de stall	Kw/Nm	1/3.2
	Z-eixo de viagem	Mm	180
	Potência do motor do eixo Z/torque de stall	Kw/Nm	1/10
Fuso	Tipo de fixação do fuso	Kw	Mandril de pinça tipo 20
	Tipo de cabeça do fuso		Não padrão
	Fuso através do diâmetro do furo		Φ 36
	Velocidade máxima do fuso		0-6000
	Torque do motor do fuso (nominal/máximo	R/min	17,7/26,5
	Motor do eixo (S1/S2)	Mm	3.7/5.5
Luminária	Mandril de primavera	Polegada	Φ 30
Velocidade	Velocidade transversal rápida (eixo X)	M/min	18
	Velocidade transversal rápida (eixo Z)	M/min	18
	Velocidade de alimentação de corte	Mm/min
Suporte de ferramenta	Tipo de suporte de ferramenta		Ferramenta de gangue
	Tempo de indexação da ferramenta	Segundos/bit	/
	Tamanho do corpo da ferramenta	Mm	16 '16
	Diâmetro máx. da ferramenta chata	Mm	25
Precisão	Precisão de posicionamento (eixo X)	Mm	<0,01
	Precisão de posicionamento (eixo Z)	Mm	<0,01
	Repetibilidade ((eixo X)	Mm	0,002
	Repetibilidade ((eixo Z)	Mm	0,002
Outros	Capacidade do equipamento </P>	KVA	6
	Capacidade do tanque de refrigerante	L	50
	Tamanho da máquina	Mm	1275 × 1408 × 1532	Tanque de refrigeração de remoção de chip manual
	Peso (aprox.)	Kg	Aprox. 1100

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
