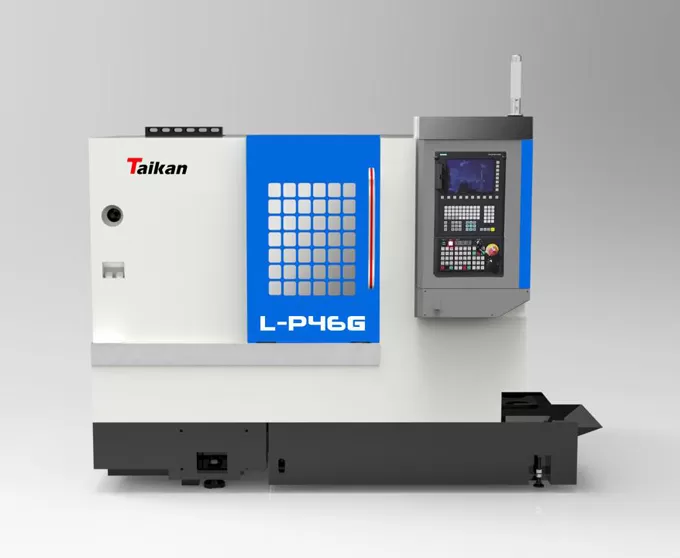

Name: L-P46G de alta precisão CNC Gang Tools torno
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-P46G torno de ferramentas de gangue CNC de alta precisão

Geral

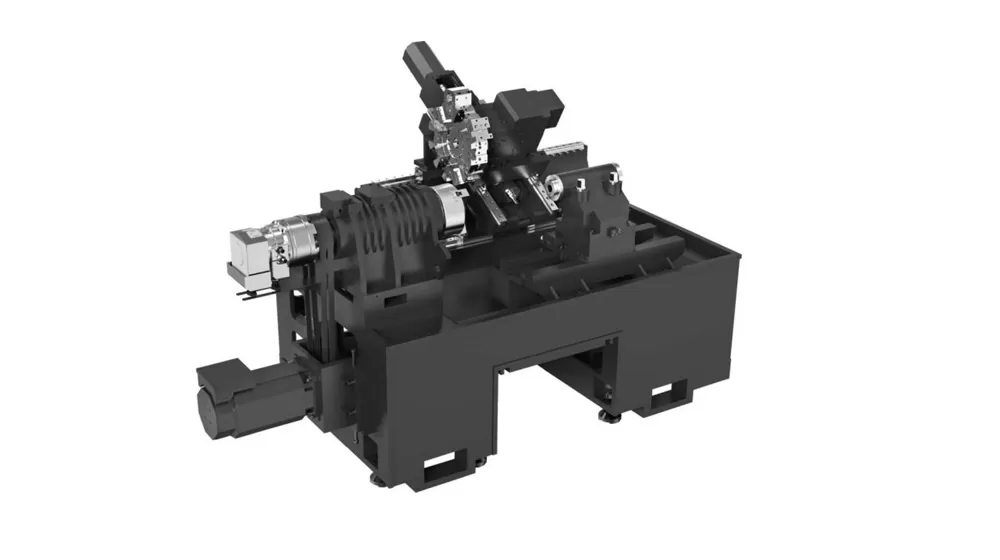

O torno CNC adota uma estrutura de cama tipo caixa, ferro fundido HT300 de alta resistência, estrutura densa, boa resistência, dureza apropriada, baixo coeficiente de atrito e propriedade autolubrificante. O leito de base tem uma estrutura de caixa integral, o que aumenta muito a rigidez geral e a estabilidade da máquina-ferramenta, e tem a função de absorver a vibração, reduzindo o desgaste da ferramenta e melhorando a qualidade da peça de trabalho.

Tailstock hidráulico da luva

O projeto da estrutura do trilho duro de grande extensão é de alta rigidez, forte desempenho e forte capacidade de rolamento. A estrutura da cauda de andorinha torna a placa de pressão mais baixa mais confiável quando travada.

Fuso

A máquina adota um fuso de manga integral, rolamentos de fuso de precisão importados e acionamento de servo motor do fuso para alcançar alta precisão, alta rigidez e estabilidade de velocidade.

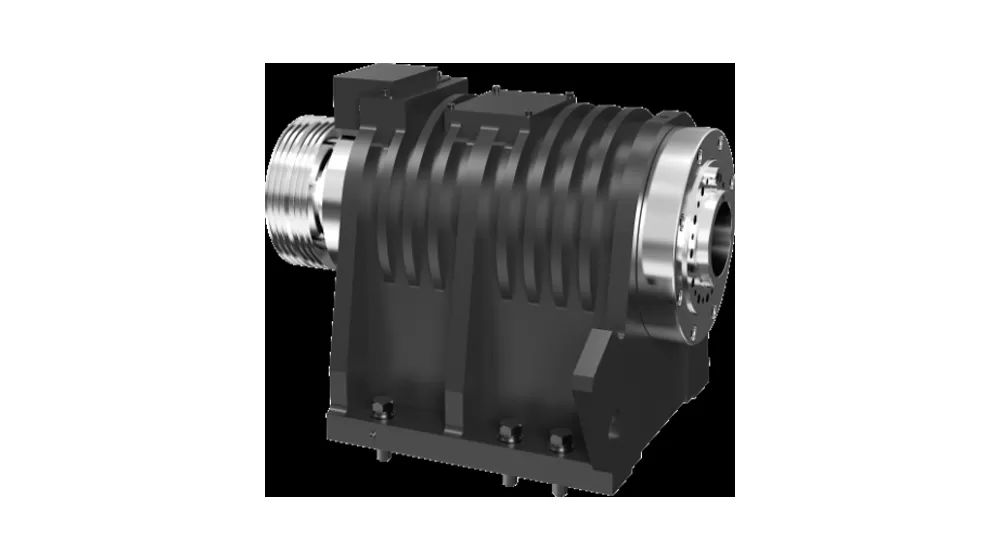

O design da caixa do fuso do tipo dissipador de calor é equipado com nervuras de reforço simétricas para reduzir efetivamente o aumento da temperatura do fuso, aumentar a estabilidade do fuso e aumentar a vida útil do rolamento.

Ferramenta

Use a ferramenta de gangue completa.

Aplicação de L-P46G de alta precisão CNC Gang Tools torno

Este torno pode ser amplamente utilizado em instrumentos, medidores, indústria leve, eletrônica, equipamentos médicos, máquinas de filme e outras indústrias para o processamento de peças únicas, pequenos lotes e grandes lotes. É especialmente adequado para o processamento de pequenas peças de metal não ferroso e eixos e discos com formas complexas.

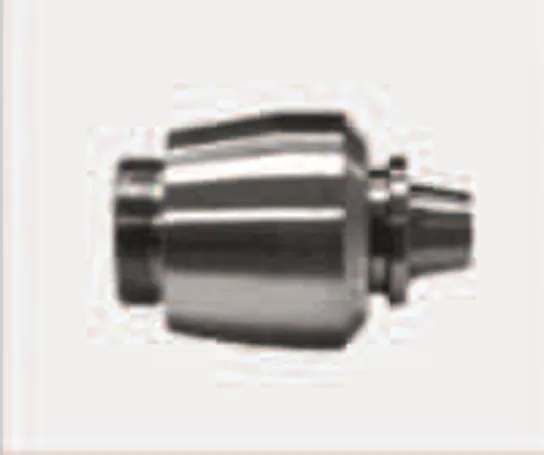

Peça de trabalho Exemplo 1

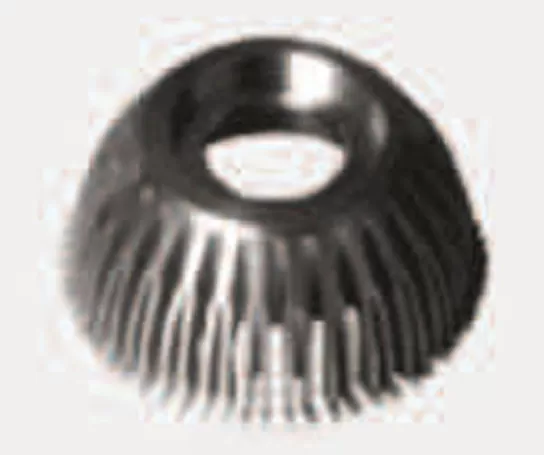

Exemplo de peça de trabalho 2

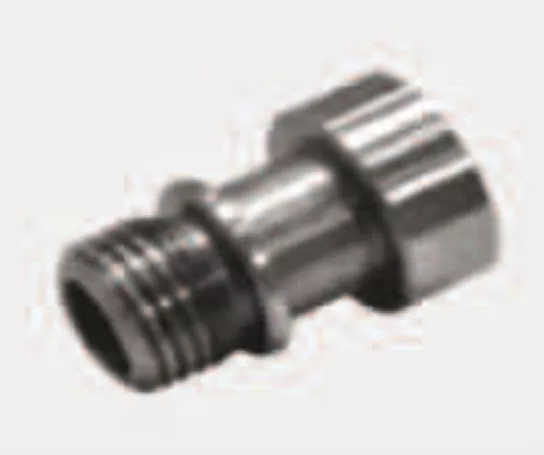

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do torno L-P46G ferramentas de gangue CNC de alta precisão

Nome		Unidade	L-P46G	Observações
Gama de usinagem	Diâmetro máx. do balanço na corrediça da cama	Mm	Φ 420
	Max. comprimento de usinagem	Mm	330
	Diâmetro de usinagem (tipo de disco)	Mm	Φ 300
	Diâmetro de usinagem no cortador	Mm	Φ 125
Viagem	Viagem do eixo X	Mm	900
	Potência do motor do eixo X/torque de stall	KW/Nm	1.2/7
	Z-eixo de viagem	Mm	330
	Potência do motor do eixo Z/torque de stall	KW/Nm	1.2/7
Fuso	Potência de saída (S1/S2)	KW	5.5/7.5
	Tipo de extremidade do fuso		A2-5
	Velocidade do fuso	R/min	0-6000
	Fuso através do diâmetro do furo/diâmetro da barra	Mm	Φ 56/Φ 46
Luminária	Coleta oca	Polegada	6
Velocidade	Velocidade transversal rápida (eixo X)	M/min	30
	Velocidade transversal rápida (eixo Z)	M/min	30
	Taxa de alimentação de corte	Mm/min	/
Suporte de ferramenta	Tipo de suporte de ferramenta		Ferramenta de gangue completa
	Quantidade	PCS	7
	Tamanho do corpo do cortador	Mm	20 '20
	Diâmetro máx. da ferramenta chata	Mm	20
Precisão	Precisão de posicionamento (eixo X)	Mm	0,003
	Precisão de posicionamento (eixo Z)	Mm	0,003
	Repetibilidade ((eixo X)	Mm	0,002
	Repetibilidade ((eixo Z)	Mm	0,002
Othes	Capacidade do equipamento	KVA	10
	Capacidade do tanque de refrigerante	L	100
	Tamanho da máquina	Mm	2100 '1600' 1950
	Peso (aprox.)	Kg	2650

A informatioN nesta página é apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
