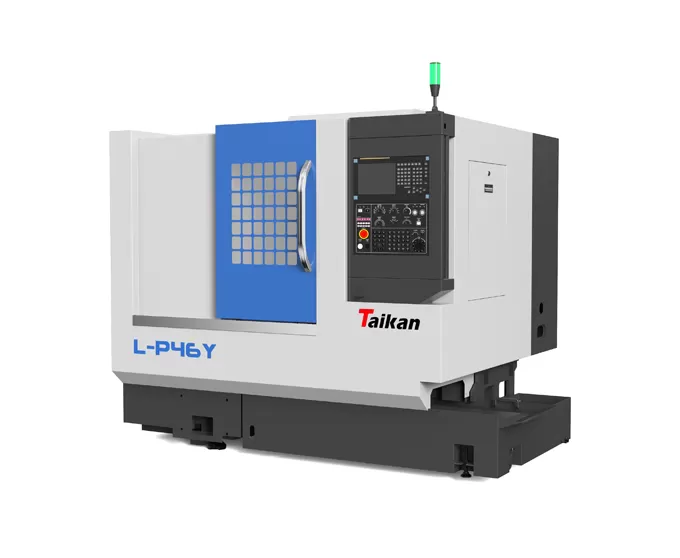

Name: Torno de torneamento horizontal (fresagem) CNC de alta precisão L-P46Y
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de L-P46Y Torno Horizontal CNC de Alta Precisão (Moagem)

Geral

L-P46Y é um tipo principal de máquina-ferramenta de usinagem de compostos. Além das funções dos tornos CNC, ele também pode completar a fresagem plana, perfuração, rosqueamento, ranhura reta, ranhura em espiral e fresagem de engrenagem, etc.

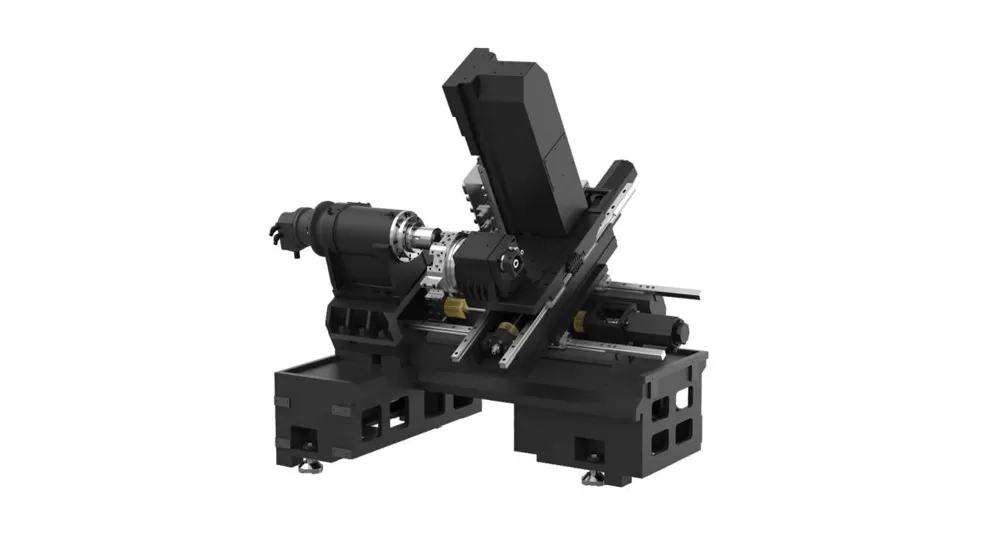

Trilho de guia

Os dois eixos são conectados diretamente pelo servo motor e pelo parafuso de esfera de precisão através do acoplamento elástico, com boa força e alta precisão de posicionamento.
O eixo X e o eixo Z usam guias lineares de alta rigidez. O vão entre os trilhos é calculado para obter o melhor vão, baixa resistência, alta rigidez, alta precisão e a velocidade de deslocamento pode chegar a 30 m/min, o que melhora a eficiência do trabalho e encurta o tempo de processamento.

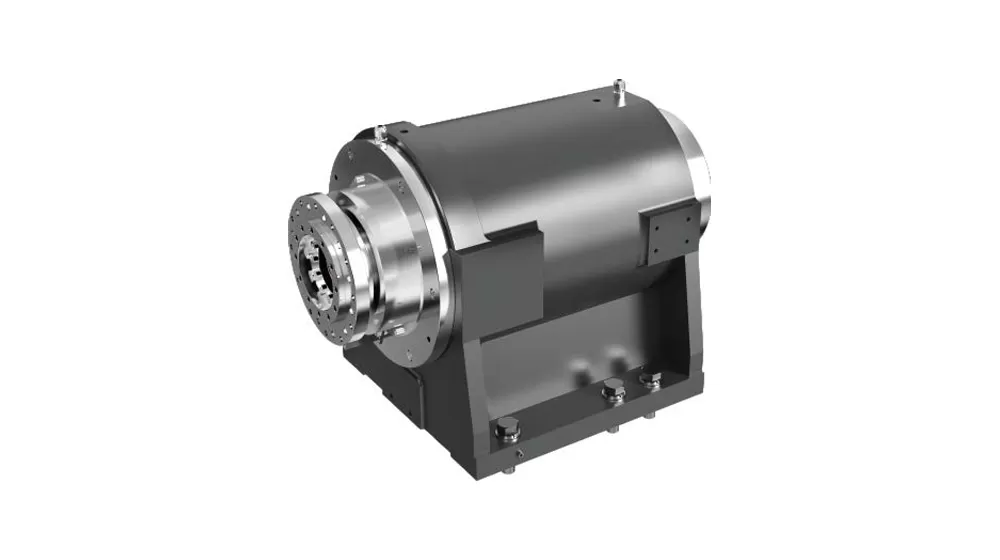

Fuso

A máquina adota um fuso de manga integral, rolamentos de fuso de precisão importados e acionamento de servo motor do fuso para alcançar alta precisão, alta rigidez e estabilidade de velocidade. O design da caixa do fuso do tipo dissipador de calor é equipado com nervuras de reforço simétricas para reduzir efetivamente o aumento da temperatura do fuso, aumentar a estabilidade do fuso e aumentar a vida útil do rolamento.

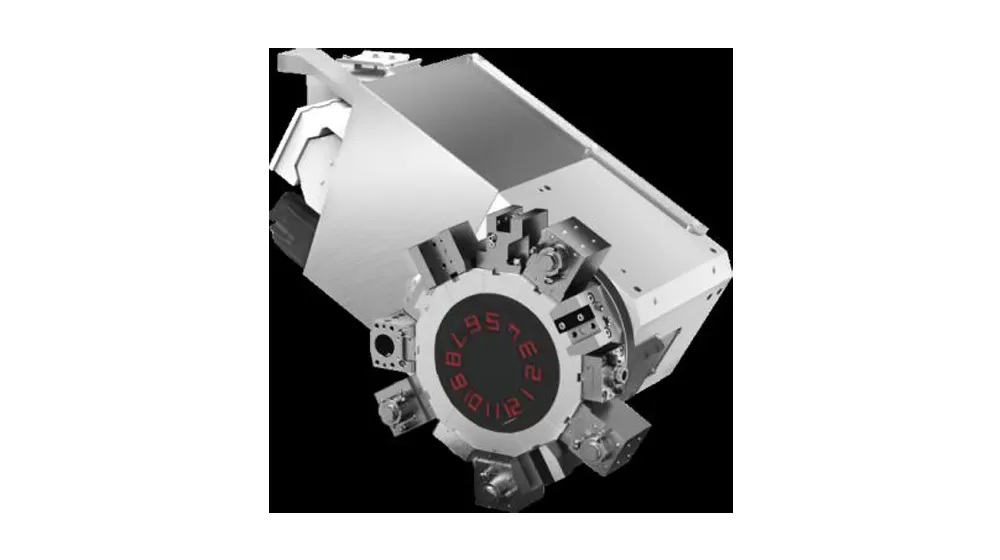

Ferramenta Torre

Adote a torre rotativa hidráulica de oito estações, com alta precisão de posicionamento, baixa taxa de falhas, troca rápida de ferramentas e troca local de ferramentas.

Aplicação de L-P46Y Torno Horizontal CNC de Alta Precisão (Moagem)

Este torno atende às necessidades de processamento de peças complexas e é amplamente utilizado em válvulas, navios, máquinas de engenharia e outros campos, especialmente favorecidos por fabricantes de peças automotivas.

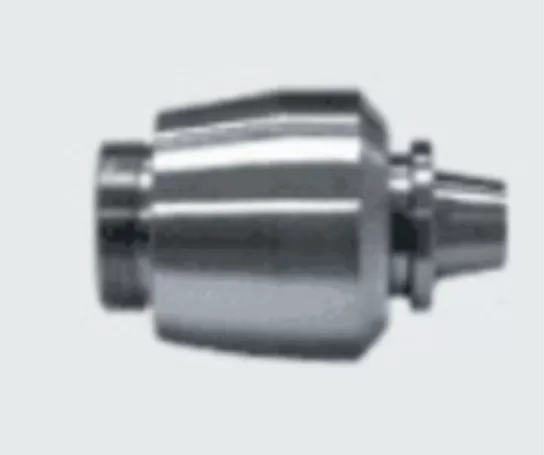

Peça de trabalho Exemplo 1

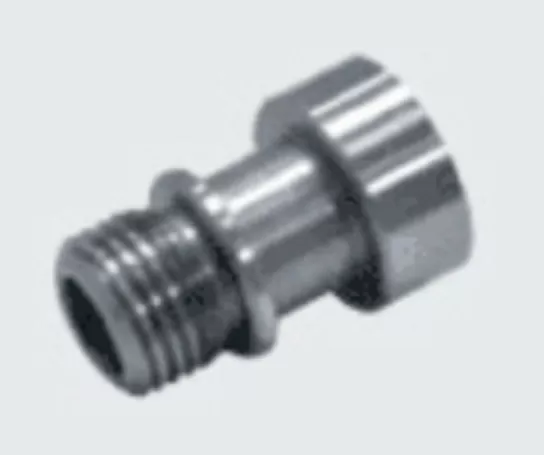

Exemplo de peça de trabalho 2

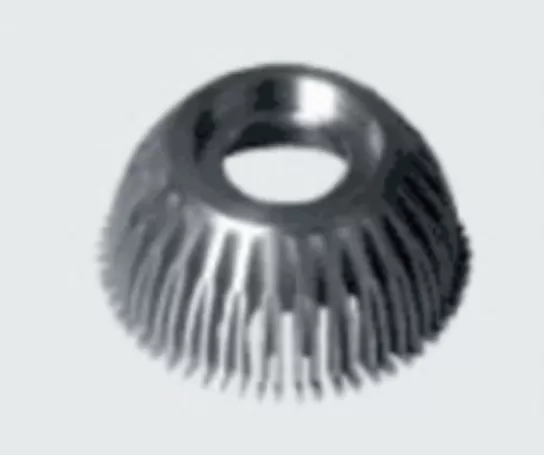

Exemplo de peça de trabalho 3

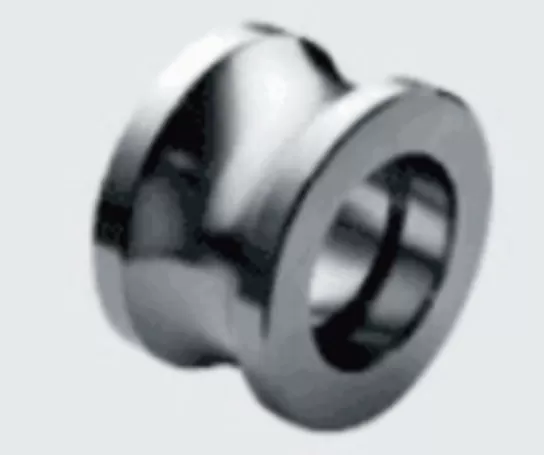

Exemplo de peça de trabalho 4

Especificações do L-P46Y Torno de Torneamento Horizontal CNC de Alta Precisão (Moagem)

Item		Unidade	L-P46Y	Observações
Gama de usinagem	Diâmetro máx. do balanço na cama	Mm	Φ 500
	Diâmetro de usinagem (tipo de disco)	Mm	Φ 300
	Diâmetro de usinagem no cortador	Mm	Φ 160
	Comprimento de usinagem	Mm	350
Viagem	Viagem do eixo X	Mm	550
	Potência do motor do eixo X/torque de stall	KW/Nm	1.8/11
	Z-eixo de viagem	Mm	450
	Potência do motor do eixo Z/torque de stall	KW/Nm	1.8/11
	Y-eixo de viagem	Mm	210
	Potência do motor do eixo Y/torque de stall	KW/Nm	1.2/7
Fuso mecânico	Potência de saída (S1/S6)	KW	7,5/11
	Forma de extremidade do fuso		A2-5
	Velocidade do fuso	R/min	0-6000
	Fuso através do diâmetro do furo	Mm	Φ 56
	Diâmetro do tirante através do furo	Mm	Φ 46
Collet	Coleta oca	Polegada	6
Potência do motor	Motor do eixo nominal/contínua meia hora	Kw	7,5/11
	Motor do eixo X	Kw	1.8
	Motor do eixo Y	Kw	1.2
	Motor do eixo Z	Kw	1.8
	Motor de mudança de ferramenta	Kw	0,75
	Motor hidráulico	Kw	0,75
	Motor da bomba de refrigerante	Kw	0,45
Velocidade	Velocidade transversal rápida (eixo X)	M/min	30
	Velocidade transversal rápida (eixo Z)	M/min	30
	Velocidade transversal rápida (eixo Y)	M/min	20
	Taxa de alimentação de corte	Mm/min	1 ~ 8000
Suporte de ferramenta	Forma de suporte de ferramenta	Suporte de ferramenta servo
	Capacidade da ferramenta	T	8
	Tamanho circular externo da ferramenta	Mm	20 × 20
	Diâmetro máx. da ferramenta chata	Mm	Φ 25
	Altura do centro da torre	Mm	63
4 4 cabeça de potência	Especificações Chuck		ER25
	Eixo A/B (motor 4 4 duplo)	Kw	1.2/1.2
	Eixo A/B (motor 4 4 duplo)	Rpm	0-3000
	Número de ferramentas elétricas do eixo A	-	4 × ER25
	Número de ferramentas elétricas do eixo B	-	4 × ER25
Precisão da máquina-ferramenta	Precisão de posicionamento (eixo X)	Mm	0,006
	Precisão de posicionamento (eixo Z)	Mm	0,006
	Precisão de posicionamento (eixo Y)	Mm	0,006
	Precisão de posicionamento repetida (eixo X)	Mm	0,006
	Precisão de posicionamento repetida (eixo Z)	Mm	0,006
	Precisão de posicionamento repetida (eixo Y)	Mm	0,006
	Precisão de posicionamento do eixo C	Arc segundos/grau	10/0.003
Outros	Tanque de óleo	L	60
	Tanque de água	L	100
	Tamanho da máquina (comprimento × largura × altura)	Mm	2200 × 2200 × 2300
	Peso da máquina (peso aproximado)	Kg	3100

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
