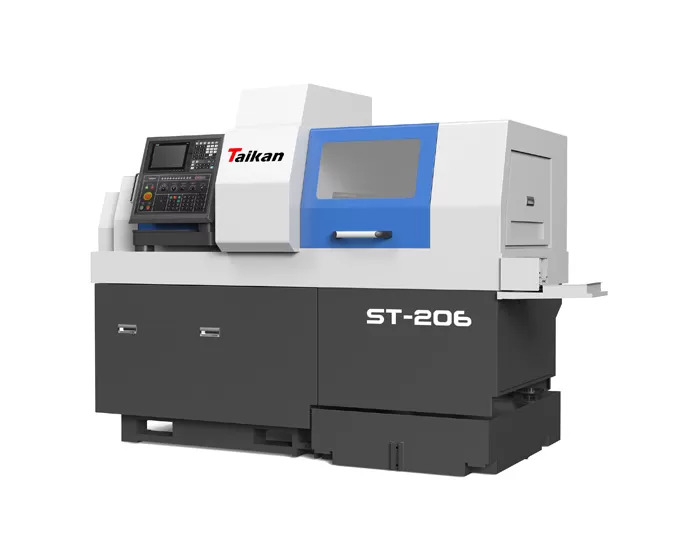

Name: ST-206 Torno Tipo Suíço CNC de Alta Precisão
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de ST-206 torno de corte CNC de alta precisão

Fuso duplo, sistema duplo
6 machados de alimentação linear, velocidade de travessia rápida de 32 m/min
5 ferramentas elétricas, 5 ferramentas do furo da extremidade-cara.

Fuso motorizado embutido

Intercambiável com e sem manga guia

Desenvolvimento secundário do sistema Mitsubishi. Compensação da máquina fria e quente

Aplicação de ST-206 torno de corte CNC de alta precisão

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Máquina de torno automático de eixo único

Exemplo de peça de trabalho 3

Máquina de torno Traub automática de eixo único

Exemplo de peça de trabalho 4

Exemplo de peça de trabalho 5

Especificações do torno de corte CNC de alta precisão ST-206

Item	ST-206
Max. Diâmetro de usinagem	Ø 20mm
Max. Comprimento de usinagem	240mm
Diâmetro da perfuração dianteira	Máx. Ø10
Capacidade de rosqueamento frontal	M8 máx.
Fuso através do buraco	Ø 23mm
Sistema de controle	Sistema Mitsubishi M80LA
Velocidade do fuso (máx.)	8.000 r/min
Fresagem lateral Max. Perfuração	Máx. Ø10
Moagem lateral Max. Tapping	Max. M8 (Cobre)
Moagem lateral Max. Velocidade	5.000 r/min
Fuso traseiro Max. Fixação	20mm
Voltar Spindle Max. Extensão	50mm
Fuso traseiro Max. Perfuração	Máx. Ø10
Rosca do eixo traseiro	Max. M8 (Cobre)
Velocidade do fuso traseiro (máx.)	8.000 r/min
Diâmetro de perfuração da ferramenta traseira	Máx. Ø10

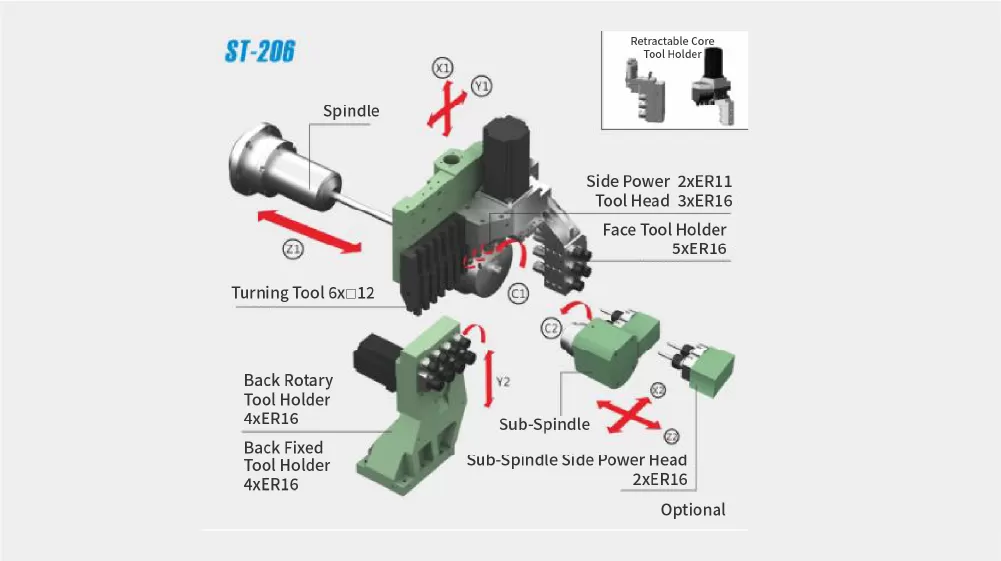

Ferramentas de torneamento	5 × D 12 1 × Π 16
Ferramenta elétrica de fresagem lateral	2 × ER11 3 × ER16 (2 Unidades de Mudança Rápida)
Suportes de ferramentas fixos dianteiros	5 × ER16
Suportes de ferramentas de face do fuso traseiro	4 × ER16 Fixo 4 × ER16 Rotativo
Suportes de ferramentas de rosto (opcional)	3 × ER11 3 × ER16 bidirecional (opcional)
Velocidade rápida de travessia	Y1/X2: 32 m/mi, X1/Y2: 20 m/min, Z1/Z2: 24 m/min
Potência do motor do fuso	3,7 kW/5,5 kW
Potência do motor subfuso	3,7 kW/5,5 kW
Poder de moagem lateral	1,0 kW (fresagem lateral), 0,75 kW (fresagem de face traseira)
Potência do motor de alimentação	1,0 kW (X1/Y1/Z1/X2/Z2) , 0,75 kW (Y2)
Potência total da máquina	12 kW
Peso da máquina	2.800 kg

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
