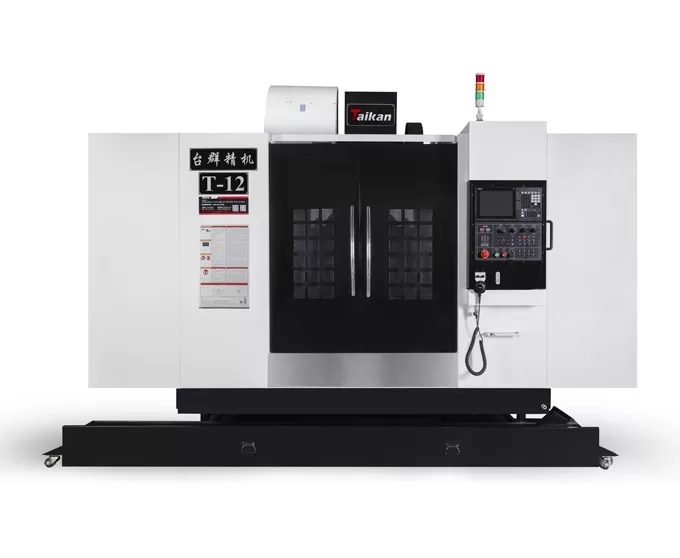

Name: Centro de usinagem vertical T-12 Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do Centro de Usinagem Vertical Boxway T-12

Estrutura da máquina

Estrutura transversal de coluna fixa com uma base estável de grandes dimensões para garantir alta capacidade de carga.

Feito de ferro fundido de alta resistência, proporcionando excelente rigidez e precisão estável.

Guideway de caixa de três eixos

Os eixos X, Y e Z são equipados com guias de ferro fundido endurecidos com precisão, com um composto de superfície ligado a um revestimento de PTFE (politetrafluoroetileno).

Este projeto oferece alta rigidez e excelente absorção de choque, tornando-o ideal para corte pesado de aço de molde de alta dureza.

Fuso

Unidade de fuso de alta velocidade (BT50, 8000r/min) com um design de labirinto e proteção de cortina de ar, evitando que o fluido de corte entre nos rolamentos do fuso.

Contrapeso do eixo Z

Contrapeso com guia central auxilia o movimento do cabeçote

Otimizando as características de carga do eixo Z

Aplicação do Centro de Usinagem Vertical Boxway T-12

Usado principalmente na indústria de fabricação de moldes, também é amplamente aplicável na indústria aeroespacial, equipamentos de energia, fabricação automotiva, dispositivos médicos e outras indústrias.

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do Centro de Usinagem Vertical Boxway T-12

Item			Unidade	T-12	Observações
Viagem	Viagem de mesa (eixo X)		Mm	1200
	Viagem de sela (eixo Y)		Mm	700
	Headstock Viagem (eixo Z)		Mm	600
	Nariz do fuso para a mesa		Mm	150 ~ 750
	Centro do fuso para a coluna		Mm	785
Mesa	Tamanho da tabela		Mm	1360 × 700
	Capacidade de carregamento da tabela		Kg	1000
	T-Slots (Qty-Width× Pitch)		Mm	5-18 × 152,5
Fuso	Potência do motor (Cont./30min)		KW	'11/15
	Faixa de velocidade		Rpm	50 ~ 8000 (correia-conduzido)
	Diâmetro do fuso		Mm	Φ 155
	Tipo de suporte de ferramenta		-	BT50
	Puxe o tipo de pino		-	P50T-I(MAS403)
Velocidade	Faixa de taxa de alimentação		Mm/min	1-10000
Velocidade	Velocidade rápida da travessia (X/Y/Z)		M/min	41255
Precisão	Precisão de posicionamento (X/Y/Z)		Mm	0,015	GB/T18400.4 (Viagem completa)
Precisão	Repetibilidade (X/Y/Z)		Mm	0,008
Outros	Sistema CNC		-	Mitsubishi M80VA
	Fornecimento de ar	Fluxo	L/min	≥ 280 (ANR)
	Fornecimento de ar	Pressão	MPa	0,6 ~ 0,8
	Exigência de energia		KVA	30
	Capacidade do tanque de refrigerante		L	350
	Dimensões da máquina		Mm	3650 × 3020 × 2900	X/Y/Z eixos direções
	Peso da máquina (aprox.)		Kg	9400

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
