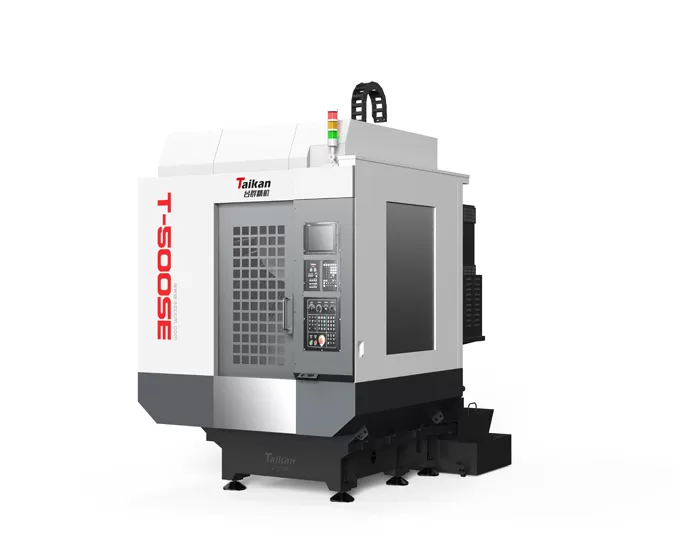

Name: Centro de usinagem de cubo de roda de alta velocidade e alta eficiência T-500SE
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de T-500SE centro de usinagem de cubo de roda de alta velocidade e alta eficiência

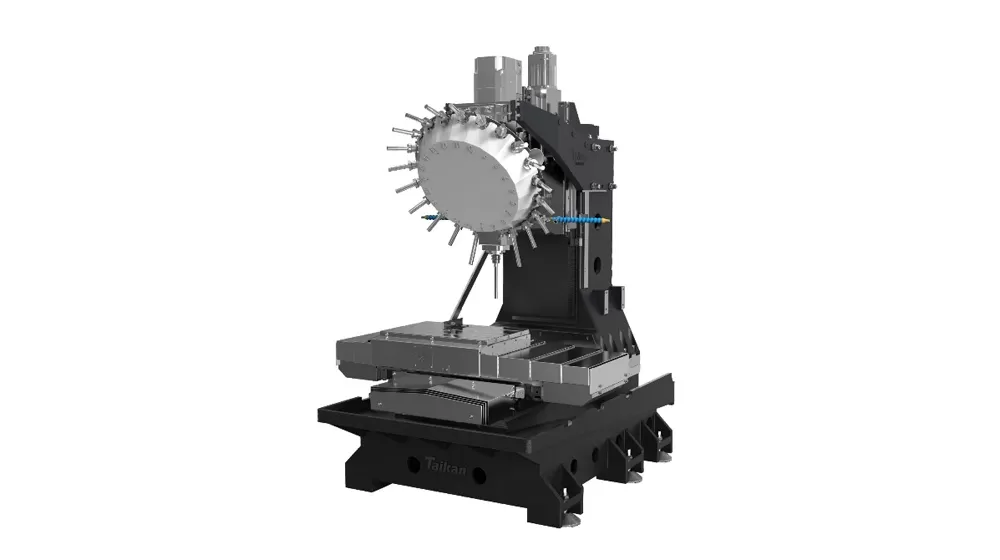

Estrutura Base

A estrutura de base é projetada com análise digital e engenharia de precisão, apresentando um vão de grandes dimensões com suporte de seis pontos, aumentando efetivamente a rigidez da máquina e resistência à vibração, garantindo alta estabilidade e precisão durante o processo de usinagem.

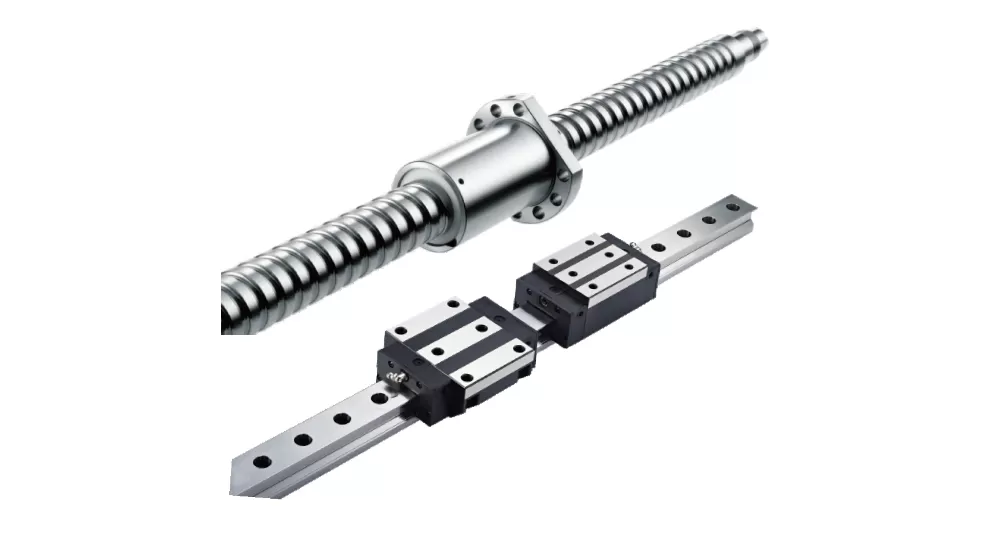

Eixos X, Y, Z

Todos os três eixos são equipados com parafusos de esferas de precisão, e os trilhos de guia usam guias lineares de alta precisão, garantindo operação suave e posicionamento preciso para excelente precisão e confiabilidade de usinagem.

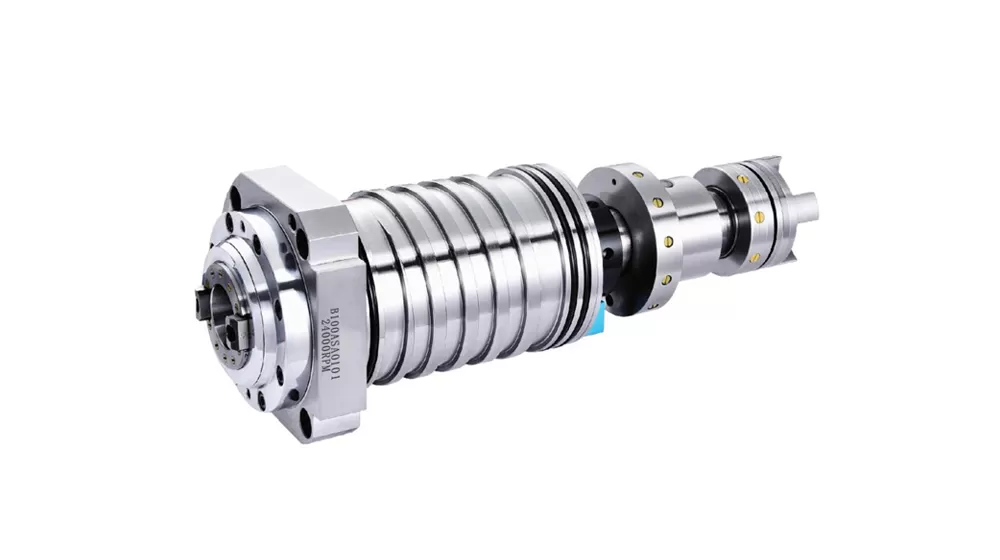

Eixo de acionamento direto

O fuso possui um sistema de transmissão de acionamento direto, reduzindo erros em batidas de alta velocidade e garantindo excelente desempenho com alta potência de saída em usinagem de alta velocidade.
O fuso de alta velocidade responde rapidamente e é equipado com rolamentos de esferas de cerâmica, prolongando significativamente a vida útil do fuso.
O fuso de precisão é padrão com uma velocidade máxima de até 20.000 rpm, atendendo às demandas de usinagem de alta precisão e alta velocidade.

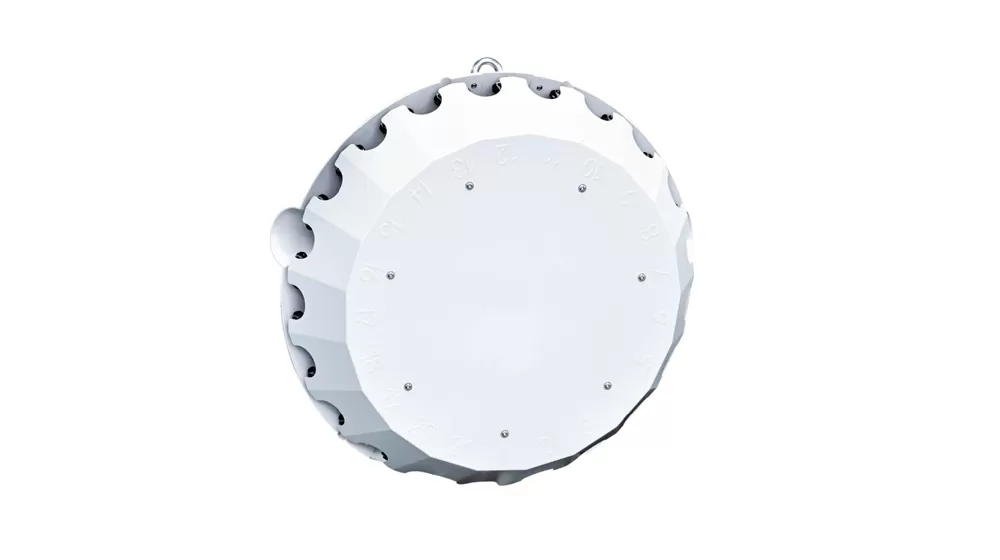

Trocador de ferramentas servo de alta velocidade

O sistema de trocador de ferramenta PLC otimizado fornece um processo de troca de ferramenta rápido e estável, reduzindo significativamente o tempo de mudança da ferramenta e o tempo de não usinagem, melhorando assim a eficiência geral da usinagem.

O eixo Z é projetado com otimização para aumentar a rigidez e melhorar significativamente a aceleração, reduzindo o tempo de viagem ocioso e aumentando ainda mais a eficiência da usinagem e a capacidade de resposta da máquina.

Trocador de ferramentas servo de alta velocidade

Aplicação de T-500SE centro de usinagem de cubo de roda de alta velocidade e alta eficiência

Amplamente utilizado em indústrias gerais, peças automotivas, processamento de moldes pequenos, dispositivos médicos e outras indústrias para o processamento de peças de placas pequenas, disc-shap.

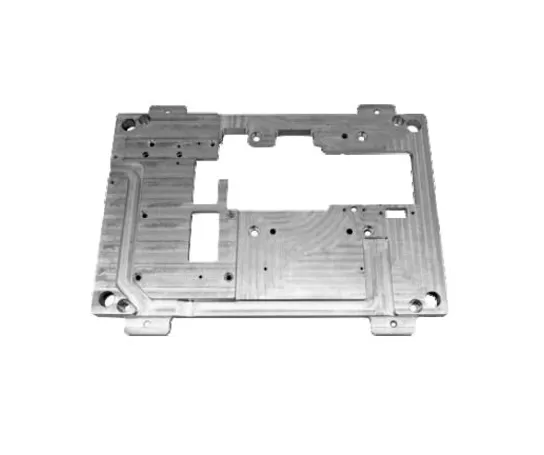

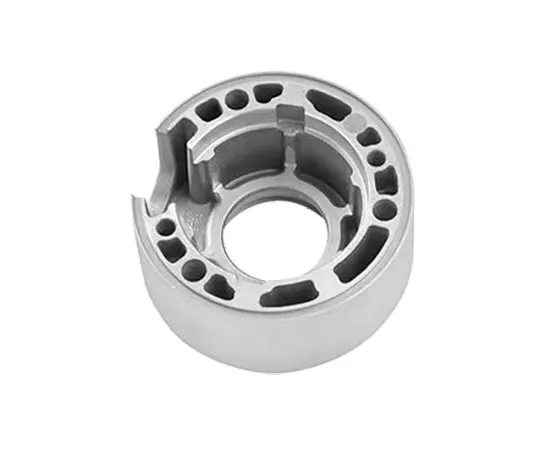

Peça de trabalho Exemplo 1

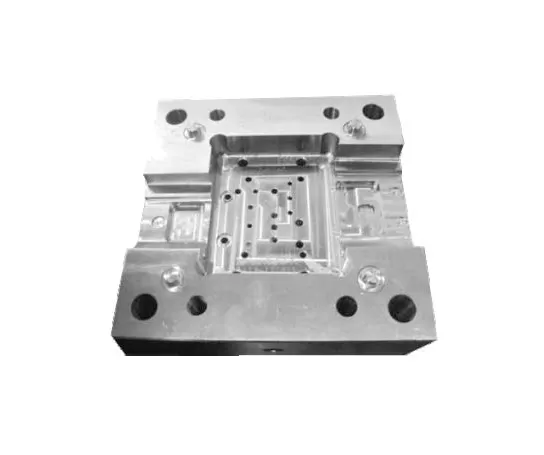

Exemplo de peça de trabalho 2

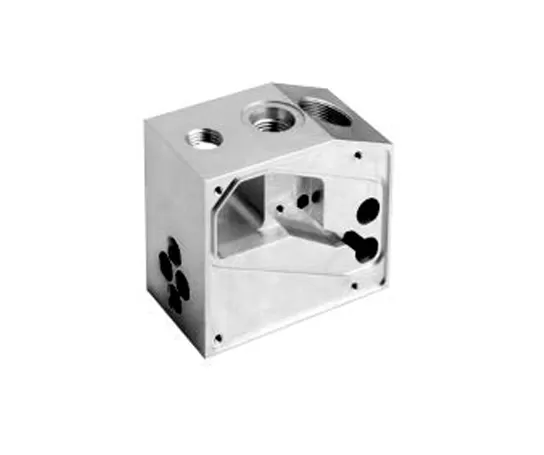

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do T-500SE centro de usinagem de cubo de roda de alta velocidade e alta eficiência

Item			Unidade	T-500SE	Observações
Viagem	Viagem de mesa (eixo X)		Mm	500
	Viagem de sela (eixo Y)		Mm	400
	Headstock viagem (eixo Z)		Mm	320
	Distância do nariz do fuso à superfície da mesa		Mm	180-500
	Distância do centro do fuso à superfície do guia da coluna		Mm	445
Mesa	Tamanho da tabela		Mm	620*400
	Carga máx.		Kg	250
	T-slot (número de slots-largura do slot * espaçamento)		Mm	3-14*120
Fuso	Potência do motor (nominal/curto período de tempo)		KW	3.7/5.5
	Binário do motor (nominal/curto período de tempo)		N.m	14.1/21
	Velocidade do motor do fuso		Rpm	20-20000
	Cônico do eixo		/	BT30
Velocidade	Faixa de velocidade de alimentação de corte		Mm/min	1-15000
Velocidade	Velocidade transversal rápida do eixo X/Y/Z		M/min	48/48/48
Precisão	Precisão de posicionamento (X/Y/Z)		Mm	0,006	GB/T 18400.4 (viagem completa)
Precisão	Repetibilidade (X/Y/Z)		Mm	0,004	GB/T 18400.4 (viagem completa)
Revista ferramenta	Capacidade de armazenamento da ferramenta		Pcs	21
	Peso máx. da ferramenta		Kg	3
	Comprimento máx. da ferramenta		Mm	300
	Diâmetro máx. da ferramenta (completo/adjacente vazio)		Mm	Br 60/br 80
Outros	Sistema CNC			Mitsubishi M80VB
	Fonte de ar	Fluxo	L/min	≥ 200(ANR)
	Fonte de ar	Pressão do ar	MPa	0, 6-0, 8
	Capacidade do equipamento		KVA	15
	Capacidade máx. do tanque de refrigerante		L	145
	Tamanho da máquina		Mm	166024802330	Correspondente ao eixo X * Y * Z
	Peso (aprox.)		Kg	2790

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
