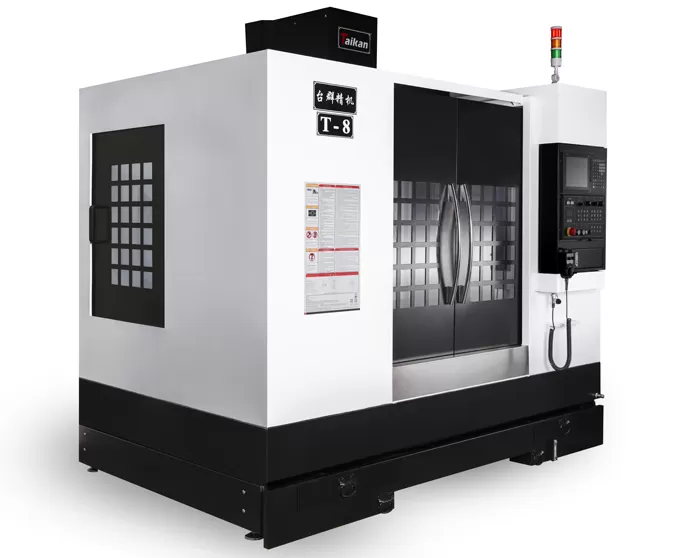

Name: Centro de usinagem vertical T-8 Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do Centro de Usinagem Vertical Boxway T-8

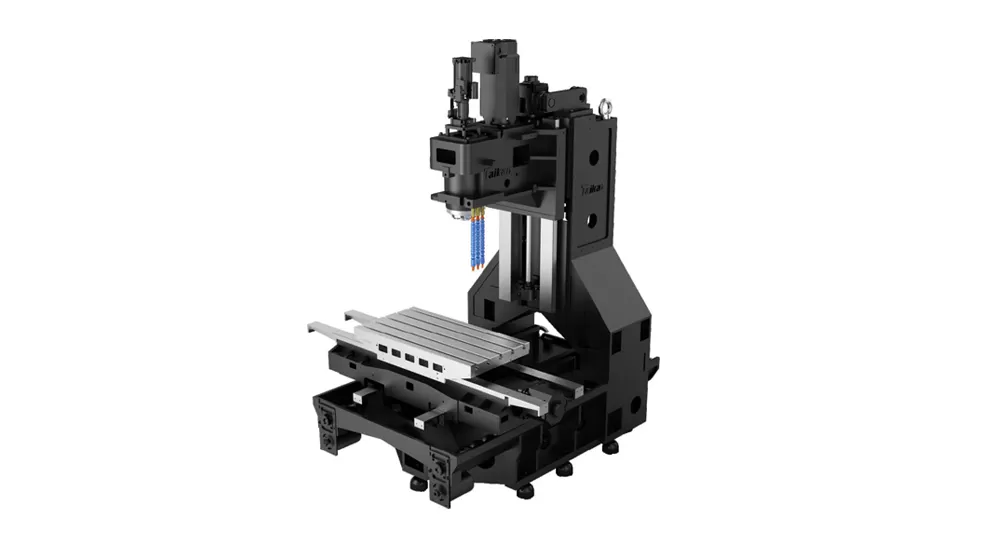

Estrutura da máquina

Estrutura transversal de coluna fixa com uma base estável de grandes dimensões para garantir alta capacidade de carga.

Feito de ferro fundido de alta resistência, proporcionando excelente rigidez e precisão estável.

Guideway de caixa de três eixos

Os eixos X, Y e Z são equipados com guias de ferro fundido endurecidos com precisão, com um composto de superfície ligado a um revestimento de PTFE (politetrafluoroetileno).

Este projeto oferece alta rigidez e excelente absorção de choque, tornando-o ideal para corte pesado de aço de molde de alta dureza.

Fuso

Unidade de fuso de alta velocidade (BT40, 8000r/min) com um design de labirinto e proteção de cortina de ar, evitando que o fluido de corte entre nos rolamentos do fuso.

Contrapeso do eixo Z

Contrapeso com guia central auxilia o movimento do cabeçote

Otimizando as características de carga do eixo Z

Aplicação do Centro de Usinagem Vertical Boxway T-8

Usado principalmente na indústria de fabricação de moldes, também é amplamente aplicável na indústria aeroespacial, equipamentos de energia, fabricação automotiva, dispositivos médicos e outras indústrias.

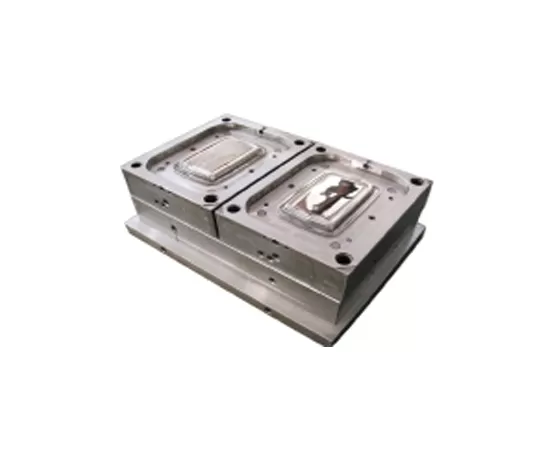

Peça de trabalho Exemplo 1

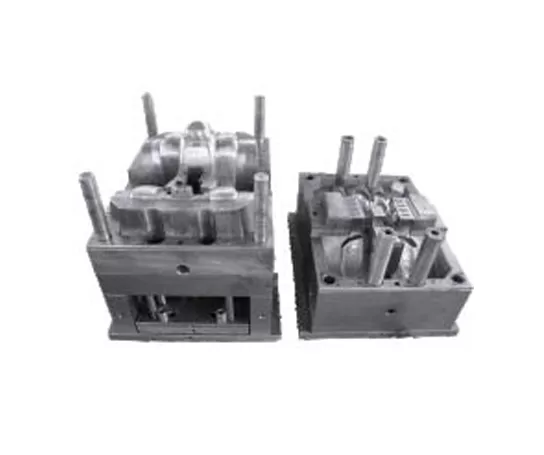

Exemplo de peça de trabalho 2

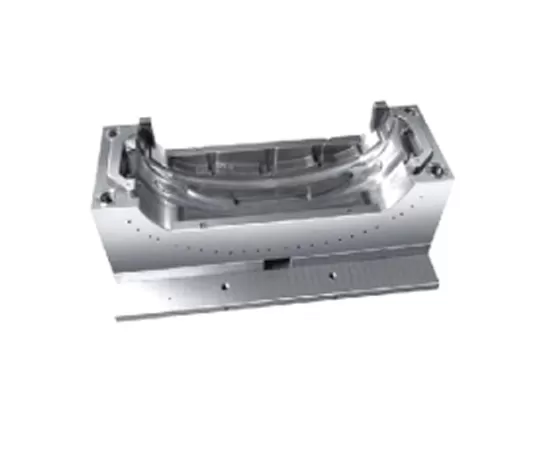

Exemplo de peça de trabalho 3

Exemplo de peça de trabalho 4

Especificações do Centro de Usinagem Vertical Boxway T-8

Item			Unidade	T-8	Observações
Viagem	Viagem de mesa (eixo X)		Mm	800
	Viagem de sela (eixo Y)		Mm	500
	Headstock Viagem (eixo Z)		Mm	500
	Nariz do fuso para a mesa		Mm	130 ~ 630
	Centro do fuso para a coluna		Mm	500
Mesa	Tamanho da tabela		Mm	1050 × 500
	Capacidade de carregamento da tabela		Kg	600
	T-Slots (Qty-Width× Pitch)		Mm	5-18 × 90
Fuso	Potência do motor (Cont./30min)		KW	7,5/11
	Faixa de velocidade		Rpm	50 ~ 8000 (correia-conduzido)
	Diâmetro do fuso		Mm	Φ 150
	Tipo de suporte de ferramenta		-	BT40
	Puxe o tipo de pino		-	P40T-I(MAS403)
Velocidade	Faixa de taxa de alimentação		Mm/min	1-10000
Velocidade	Velocidade rápida da travessia (X/Y/Z)		M/min	16/16/16
Precisão	Precisão de posicionamento (X/Y/Z)		Mm	0,008	GB/T18400.4 (Viagem completa)
Precisão	Repetibilidade (X/Y/Z)		Mm	0,005
Outros	Sistema CNC		-	Mitsubishi M80VA
	Fornecimento de ar	Fluxo	L/min
	Fornecimento de ar	Pressão	MPa
	Exigência de energia		KVA	25
	Capacidade do tanque de refrigerante		L	200
	Dimensões da máquina		Mm	2710 × 2320 × 2740	X/Y/Z eixos direções
	Peso da máquina (aprox.)		Kg	4950

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
