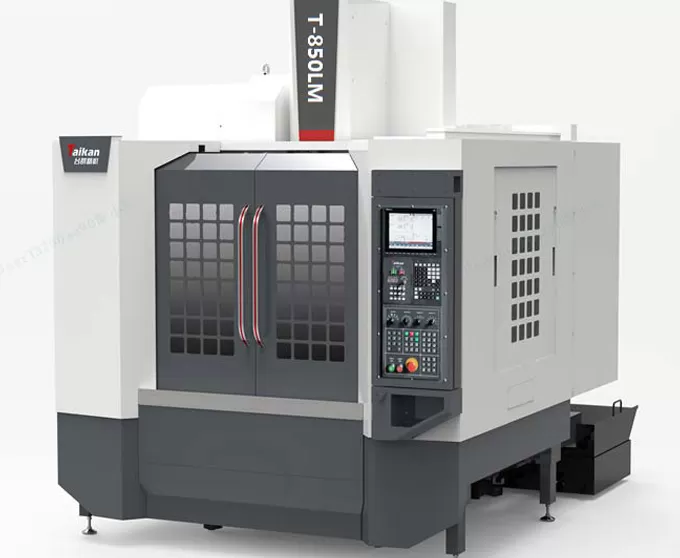

Name: T-850LM centro de usinagem vertical de alta velocidade e alta rigidez
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características do T-850LM centro de usinagem vertical de alta velocidade e alta rigidez

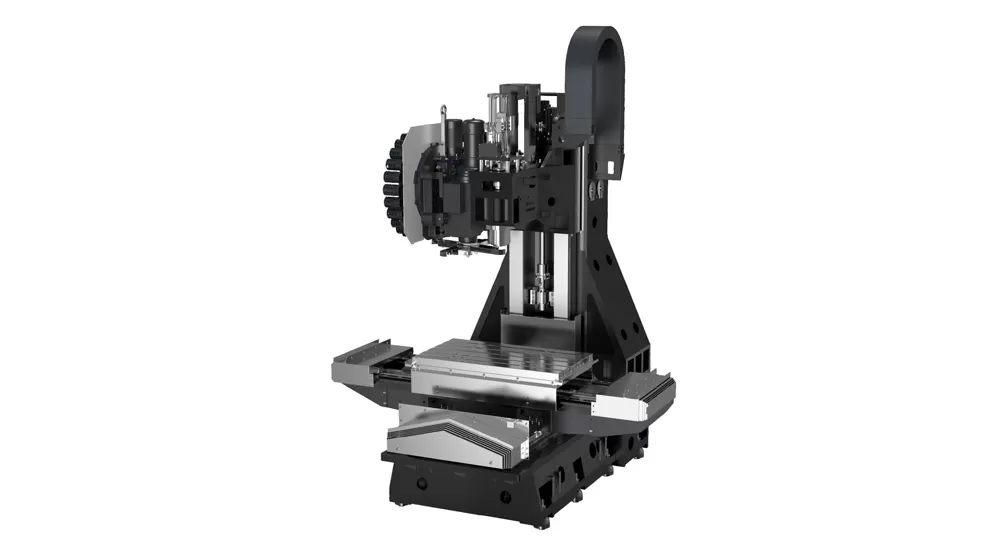

Estrutura estável de alta rigidez

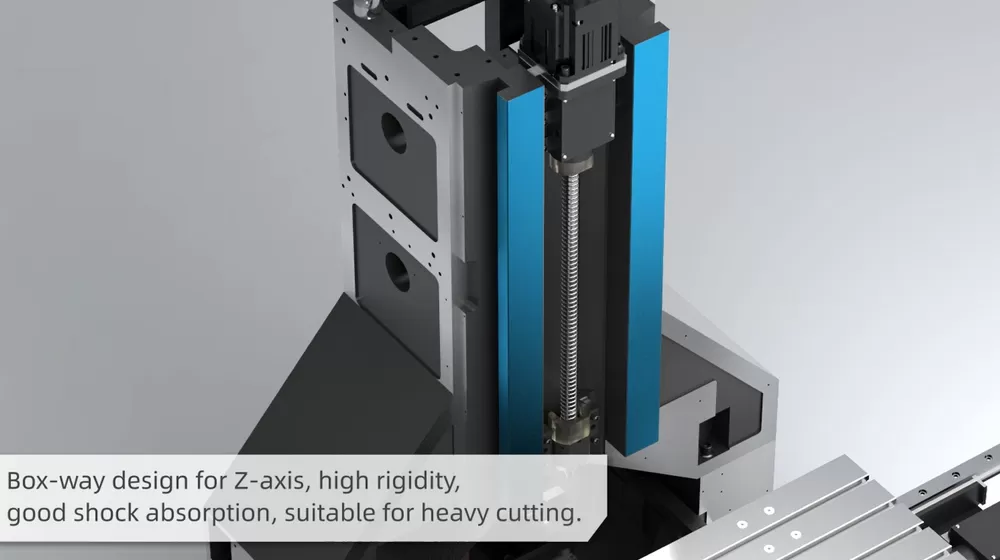

Eixos de alimentação de alta precisão

O eixo Z usa trilhos rígidos retangulares de alta rigidez, enquanto os eixos X e Y são equipados com guias lineares de rolos de grande porte e alta precisão. Esta combinação oferece a alta velocidade de máquinas de guia linear e a alta rigidez de máquinas de trilho duro, proporcionando excelente capacidade de corte pesado e boa absorção de vibração.

Os parafusos de esfera são equipados com estruturas de pré-tensão para mitigar os efeitos de expansão térmica e os rolamentos autolubrificantes prolongam sua vida útil.

Unidade de eixo de alta velocidade de Taikan

Taikan 24-Revista de ferramentas tipo braço

Unidade de eixo de alta velocidade de Taikan

Taikan 24-Revista de ferramentas tipo braço

Aplicação de T-850LM centro de usinagem vertical de alta velocidade e alta rigidez

Esta máquina é particularmente adequada para o processamento de pequenos a médios lotes de peças complexas, como caixas, placas, discos, válvulas, caixas e moldes de pequeno a médio porte. É amplamente utilizado em indústrias como peças de precisão, produtos 5G, hardware, componentes automotivos e dispositivos médicos.

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Especificações do T-850LM centro de usinagem vertical de alta velocidade e alta rigidez

Item			Unidade	T-850LM	Observações
Viagem	Viagem de mesa (eixo X)		Mm	850
	Viagem de sela (eixo Y)		Mm	520
	Headstock viagem (eixo Z)		Mm	550
	Distância do nariz do fuso à superfície da mesa		Mm	150 ~ 700
	Distância do centro do fuso à superfície do guia da coluna		Mm	590
Mesa de trabalho	Tamanho da tabela		Mm	1000*550
	Carga máx. (até mesmo suporte de carga)		Kg	600
	T-slot (número de slots-largura do slot * espaçamento)		Mm	5-18*100
Fuso	Potência do motor (nominal/curto período de tempo)		KW	45976
	Binário do motor (nominal/curto período de tempo)		N.m	52.5/118
	Faixa de velocidade		R/min	50 ~ 8000 (cinto)
	Diâmetro do fuso		Mm	Φ 150
	Cônico do eixo		/	BT40
	Especificações do rebite		/	P40T-I(MAS403)
Velocidade	Faixa de velocidade de alimentação de corte		Mm/min	1-10000
Velocidade	Velocidade transversal rápida do eixo X/Y/Z		M/min	30/30/20
Precisão	Precisão de posicionamento (X/Y/Z)		Mm	0,008/0,008/0,01	GB/T18400.4 (viagem completa)
Precisão	Repetibilidade (X/Y/Z)		Mm	0,005/0,005/0,008	GB/T18400.4 (viagem completa)
Revista ferramenta	Capacidade da ferramenta		Pcs	24
	Peso máx. da ferramenta		Kg	7
	Comprimento máx. da ferramenta		Mm	250
	Diâmetro máx. da ferramenta (completo/adjacente vazio)		Mm	Φ 75/Φ 150
Outros	Contrapeso do eixo Z		/	/
	Sistema CNC		/	Mitsubishi M80VB
	Fonte de ar	Fluxo	L/min	≥ 280(ANR)
	Fonte de ar	Pressão do ar	MPa	0,6 ~ 0,8
	Capacidade do equipamento		KVA	25
	Capacidade do tanque de refrigerante		L	300
	Tamanho da máquina		Mm	225031702890	Correspondente ao eixo X * Y * Z
	Peso (aprox.)		Kg	6500

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
