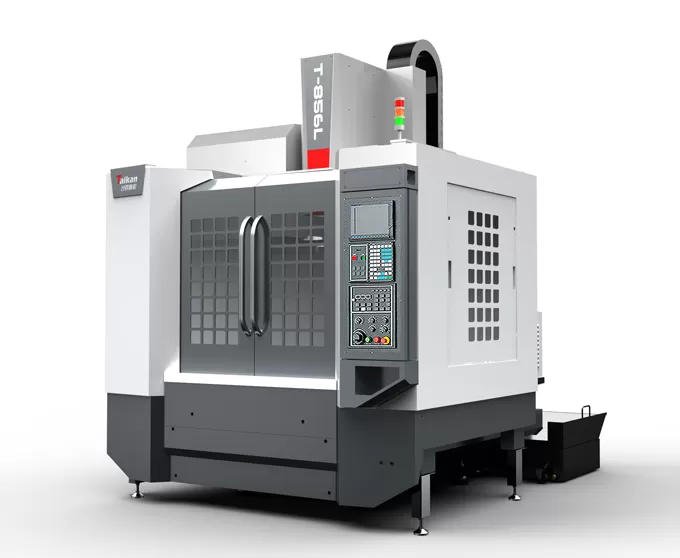

Name: T-856L centro de usinagem vertical de alta velocidade e alta precisão
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica de T-856L centro de usinagem vertical de alta velocidade e alta precisão

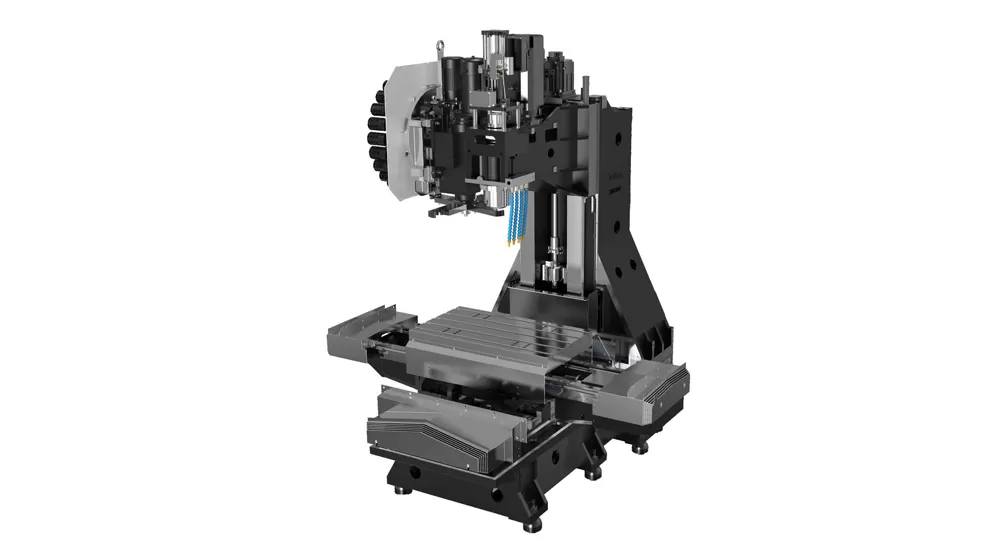

Design Estrutural

A estrutura da tabela do tipo coluna e da cruz-corrediça assegura a estabilidade e a elevada precisão da máquina.

A base grande e estável e a coluna de estrutura A de alta rigidez ajudam a reduzir a vibração e a deformação durante o corte em alta velocidade.

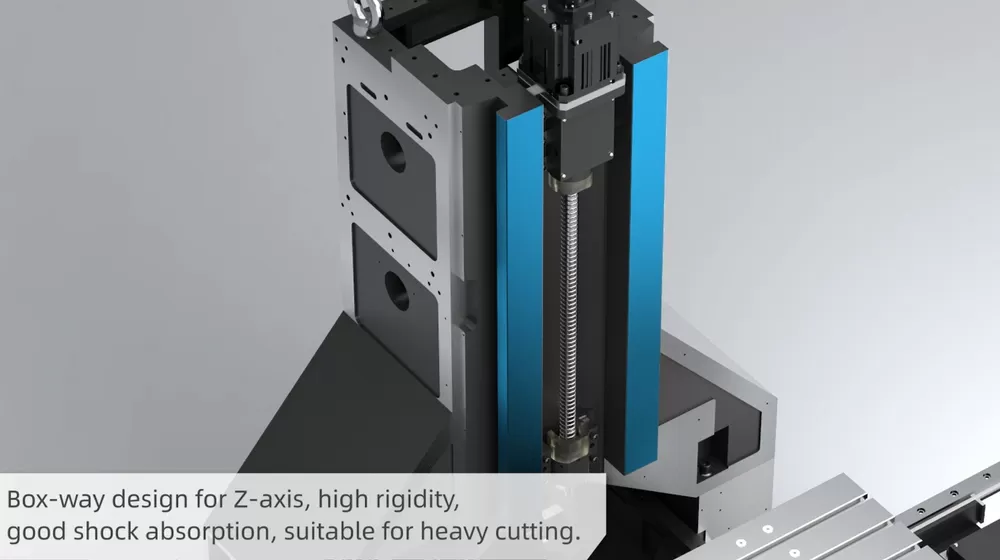

Sistema de trilho de guia

Os eixos X e Y são equipados com guias lineares de rolos de alta precisão e grandes especificações, enquanto o eixo Z usa trilhos rígidos retangulares de alta rigidez, combinando recursos de alta velocidade com alta rigidez. Esta configuração é adequada para corte pesado e fornece bom amortecimento de vibração.

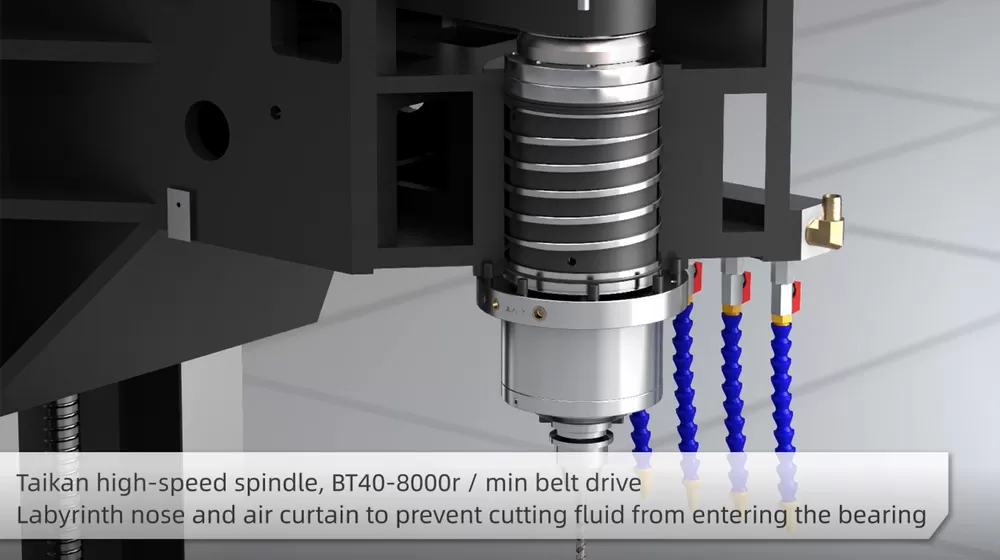

Fuso

Unidade de fuso de alta velocidade (BT40, 8000r/min) com um design de labirinto e proteção de cortina de ar, evitando que o fluido de corte entre nos rolamentos do fuso.

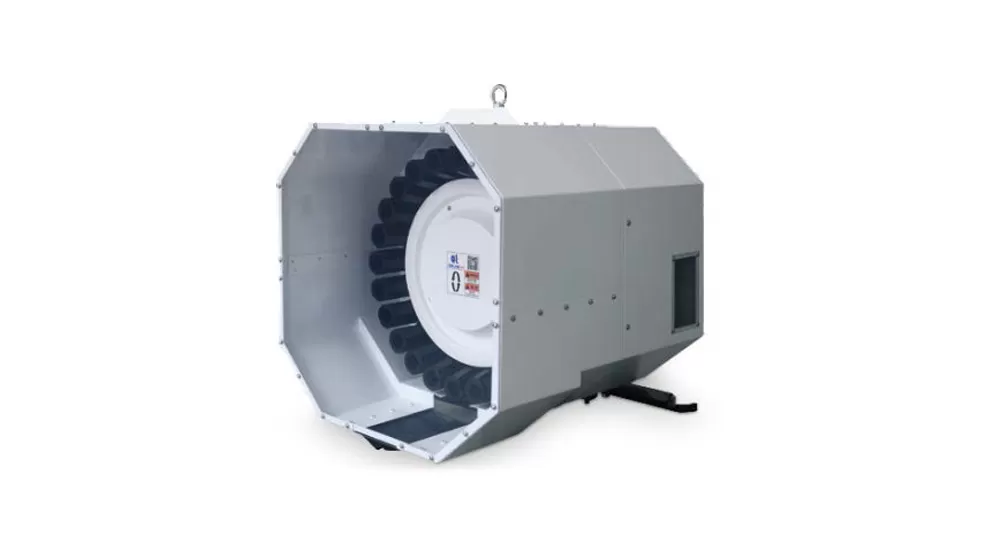

Revista Ferramenta

O carregador de ferramentas do tipo braço de 24 ferramentas da Taikan é conhecido por sua alta estabilidade e desempenho confiável.

Aplicação de T-856L centro de usinagem vertical de alta velocidade e alta precisão

A máquina possui capacidade de resposta dinâmica aprimorada, permitindo corte em alta velocidade e operação sem rastreamento em baixa velocidade. É ideal para o processamento de várias variedades e pequenos lotes de peças complexas, como caixas, placas, discos, válvulas, invólucros e moldes de pequeno e médio porte. Esta máquina é amplamente aplicada em indústrias, incluindo fabricação de peças de precisão, produtos 5G, hardware, componentes automotivos e dispositivos médicos.

Diferença entre centro de usinagem horizontal e vertical

Peça de trabalho Exemplo 1

Exemplo de peça de trabalho 2

Especificações do T-856L centro de usinagem vertical de alta velocidade e alta precisão

Item			Unidade	T-856L	Observações
Viagem	Viagem de mesa (eixo X)		Mm	800
	Viagem de sela (eixo Y)		Mm	500
	Headstock viagem (eixo Z)		Mm	600
	Distância do nariz do fuso à superfície da mesa		Mm	125 ~ 725
	Distância do centro do fuso à superfície do guia da coluna		Mm	565
Mesa de trabalho	Tamanho da tabela		Mm	1000*500
	Carga máx. (até mesmo suporte de carga)		Kg	500
	T-slot (número de slots-largura do slot * espaçamento)		Mm	5-18*100
Fuso	Potência do motor (nominal/curto período de tempo)		KW	7,5/11
	Binário do motor (nominal/curto período de tempo)		N.m	35.8/95.5
	Faixa de velocidade		R/min	50 ~ 8000 (cinto)
	Diâmetro do fuso		Mm	Φ 150
	Cônico do eixo		/	BT40
	Especificações do rebite		/	P40T-I(MAS403)
Velocidade	Faixa de velocidade de alimentação de corte		Mm/min	1-10000
Velocidade	Velocidade transversal rápida do eixo X/Y/Z		M/min	36/36/24
Precisão	Precisão de posicionamento (X/Y/Z)		Mm	0,008/0,008/0,01	GB/T18400.4 (viagem completa)
Precisão	Repetibilidade (X/Y/Z)		Mm	0,005/0,005/0,008	GB/T18400.4 (viagem completa)
Revista ferramenta	Capacidade da ferramenta		Pcs	24
	Peso máx. da ferramenta		Kg	7
	Comprimento máx. da ferramenta		Mm	250
	Diâmetro máx. da ferramenta (completo/adjacente vazio)		Mm	Φ 75/Φ 150
Outros	Sistema CNC		/	Mitsubishi M80VB
	Fonte de ar	Fluxo	L/min	≥ 280(ANR)
	Fonte de ar	Pressão do ar	MPa	0,6 ~ 0,8
	Capacidade do equipamento		KVA	25
	Capacidade do tanque de refrigerante		L	300
	Tamanho da máquina		Mm	224031443033	Correspondente ao eixo X * Y * Z
	Peso (aprox.)		Kg	4800

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
