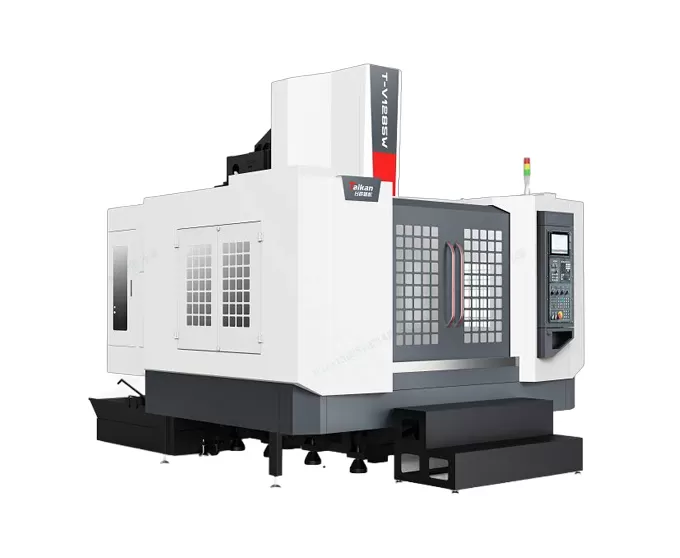

Name: T-V1285W centro de usinagem de cubo de roda de alta precisão e alta eficiência
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características do T-V1285W centro de usinagem de cubo de roda de alta precisão e alta eficiência

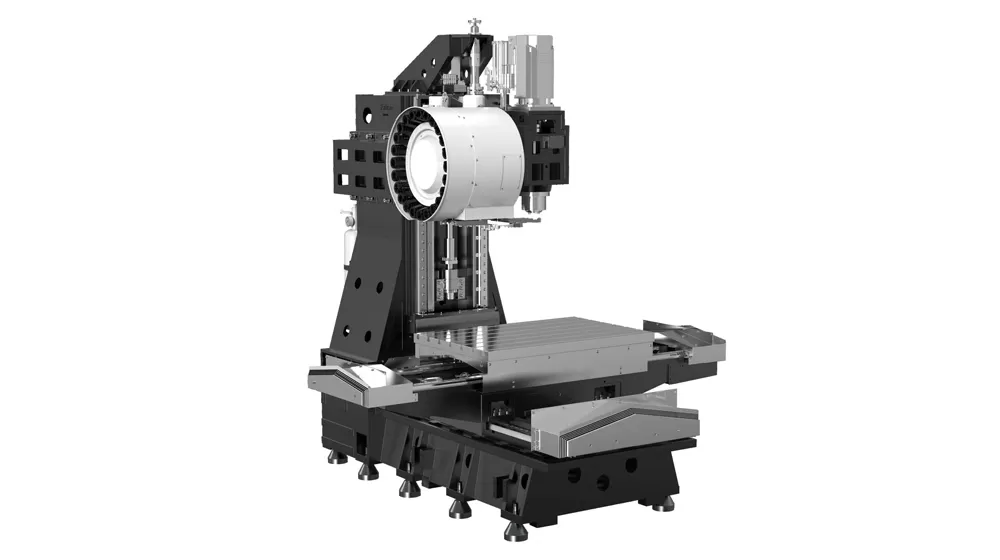

Estrutura da máquina

Projetado especificamente para usinagem de cubos de roda de automóveis de até 26 polegadas, com curso largo, velocidade de processamento rápida, alta rigidez e precisão.

Estrutura transversal de coluna fixa, base estável e colunas de quadro A de grande extensão não garantem vibração ou deformação durante o corte de alta velocidade.

Eixo Z otimizado

O eixo Z apresenta balanceamento de nitrogênio e um design de seis blocos, garantindo um movimento suave de alta velocidade e tornando-o ideal para usinagem de superfície de alto brilho.

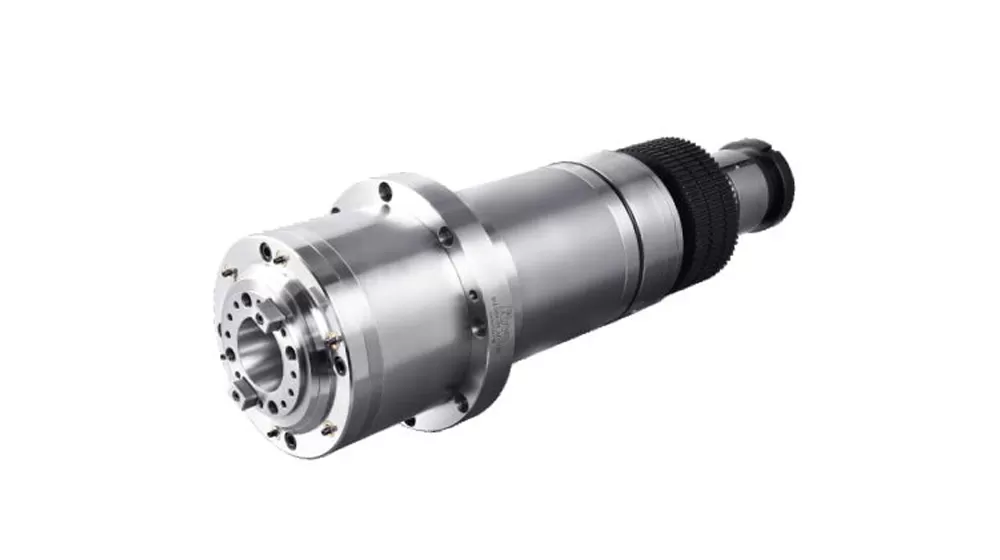

Fuso

A máquina possui uma unidade de fuso de alta velocidade da Taikan, equipada com uma cabeça de conexão direta de BT40-12000 rpm. A frente do fuso usa um desenho de labirinto com proteção de cortina de ar, evitando que fluidos de corte entrem nos rolamentos do fuso.

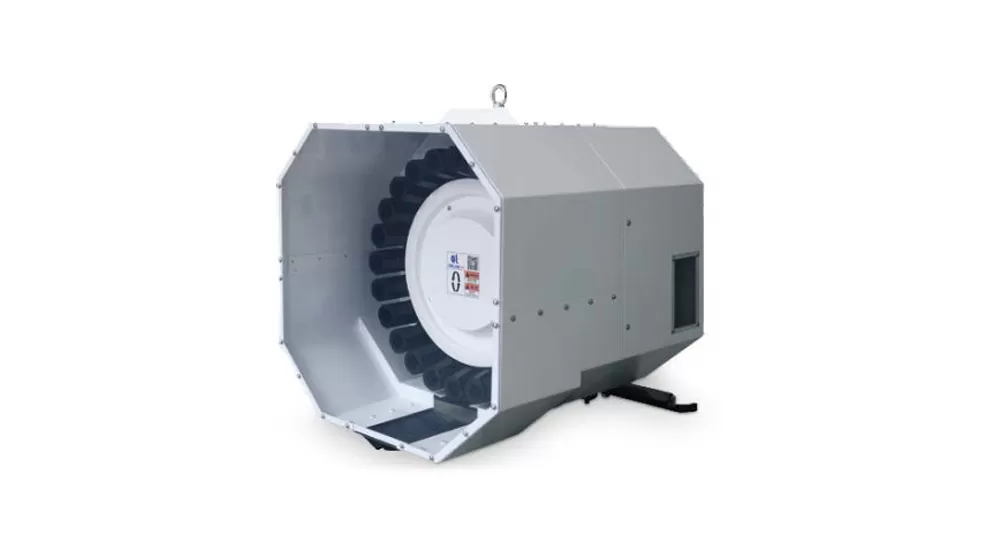

Revista Ferramenta

A máquina está equipada com um carregador de ferramentas tipo braço de 24 bolsos da Taikan, conhecido por sua qualidade confiável e desempenho estável.

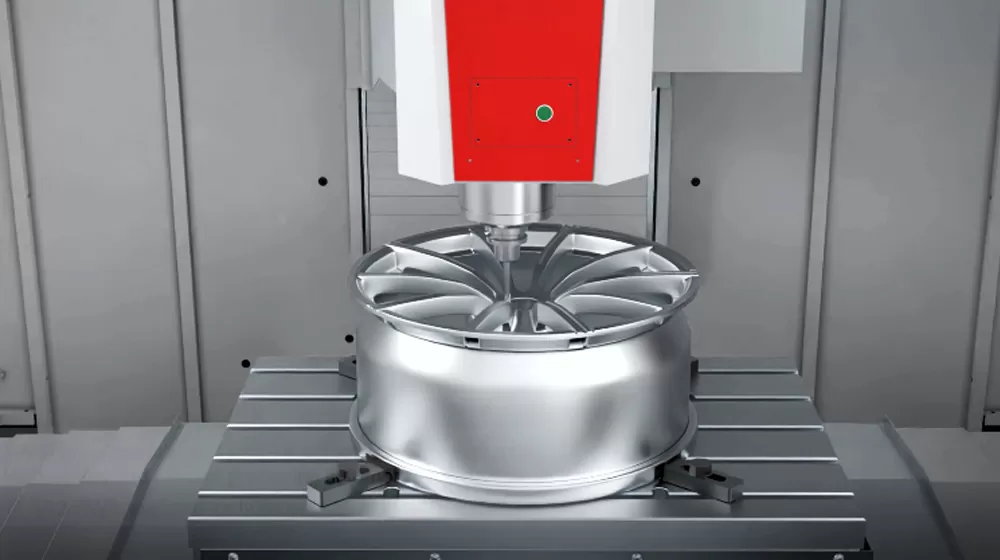

Aplicação de T-V1285W centro de usinagem de cubo de roda de alta precisão e alta eficiência

A peça de trabalho pode executar automática e continuamente várias operações de usinagem, incluindo fresagem, perfuração, perfuração, fresagem, contrabalançamento, revestimento pontual e batida em uma única configuração. Com design de curso longo do eixo Y, este sistema é particularmente adequado para processamento de peças de trabalho quadradas ou circulares, e tem sido amplamente aplicado na fabricação de cubo de roda de veículo de energia nova de 26 polegadas, adotando processos de fundição/forjamento e tecnologia de forjamento de matriz semi-sólida.

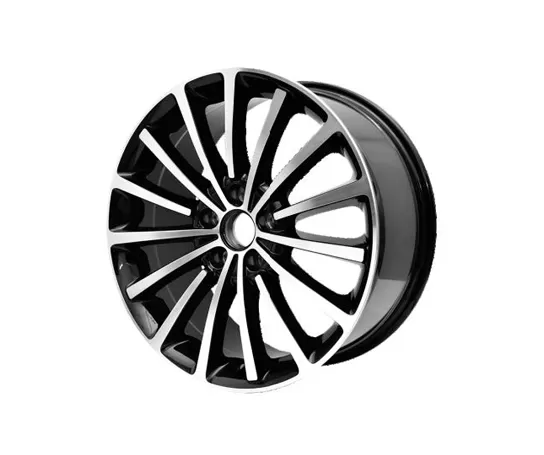

Peça de trabalho Exemplo 1

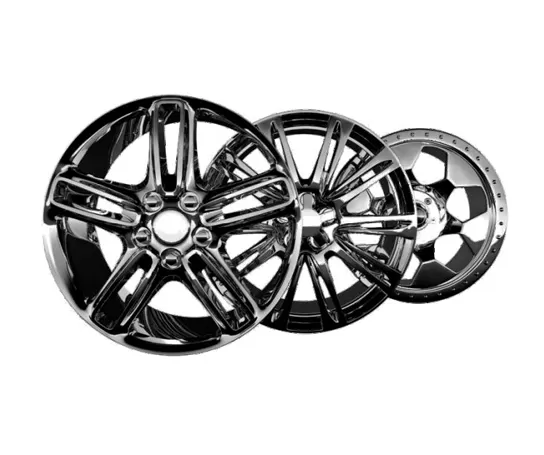

Exemplo de peça de trabalho 2

Especificações do T-V1285W

Item			Unidade	T-V1285W	Observações
Viagem	Viagem de mesa (eixo X)		Mm	1200
	Viagem de sela (eixo Y)		Mm	850
	Headstock viagem (eixo Z)		Mm	700
	Distância do nariz do fuso à superfície da mesa		Mm	80-780
	Distância do centro do fuso à superfície do guia da coluna		Mm	921
Mesa de trabalho	Tamanho da tabela		Mm	1300 × 850
	Carga máx. (até mesmo suporte de carga)		Kg	1000
	T-slot (número de slots-largura do slot * espaçamento)		Mm	7-18 × 125
Fuso	Potência do motor (nominal/curto período de tempo)		KW	15/11
	Binário do motor (nominal/curto período de tempo)		N.m	52.5/118
	Faixa de velocidade		R/min	50 ~ 12000 (diretamente acoplado)
	Diâmetro do fuso		Mm	Φ 150
	Cônico do eixo		/	BT40
	Especificações do rebite		/	P40T-I(MAS403)
Velocidade	Faixa de velocidade de alimentação de corte		Mm/min	1-10000
Velocidade	Velocidade transversal rápida do eixo X/Y/Z		M/min	24/24/16
Precisão	Precisão de posicionamento (X/Y/Z)		Mm	0,01	GB/T18400.4 (viagem completa)
Precisão	Repetibilidade (X/Y/Z)		Mm	0,007	GB/T18400.4 (viagem completa)
Revista ferramenta	Capacidade da ferramenta		Pcs	24
	Peso máx. da ferramenta		Kg	7
	Comprimento máx. da ferramenta		Mm	250
	Diâmetro máx. da ferramenta (completo/adjacente vazio)		Mm	Φ 75/Φ 150
Outros	Sistema CNC		/	FANUC 0I-MF
	Fonte de ar	Fluxo	L/min	≥ 280(ANR)
	Fonte de ar	Pressão do ar	MPa	0,6 ~ 0,8
	Capacidade do equipamento		KVA	40
	Capacidade do tanque de refrigerante		L	350
	Tamanho da máquina		Mm	3000 × 4080 × 3200	Correspondente ao eixo X * Y * Z
	Peso (aprox.)		Kg	9200

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
