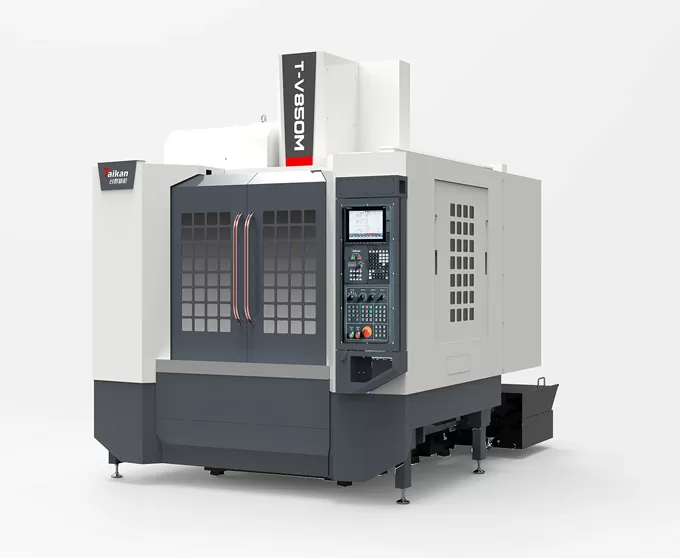

Name: T-V850M centro de usinagem vertical de alta velocidade e alta rigidez
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características do T-V850M centro de usinagem vertical de alta velocidade e alta rigidez

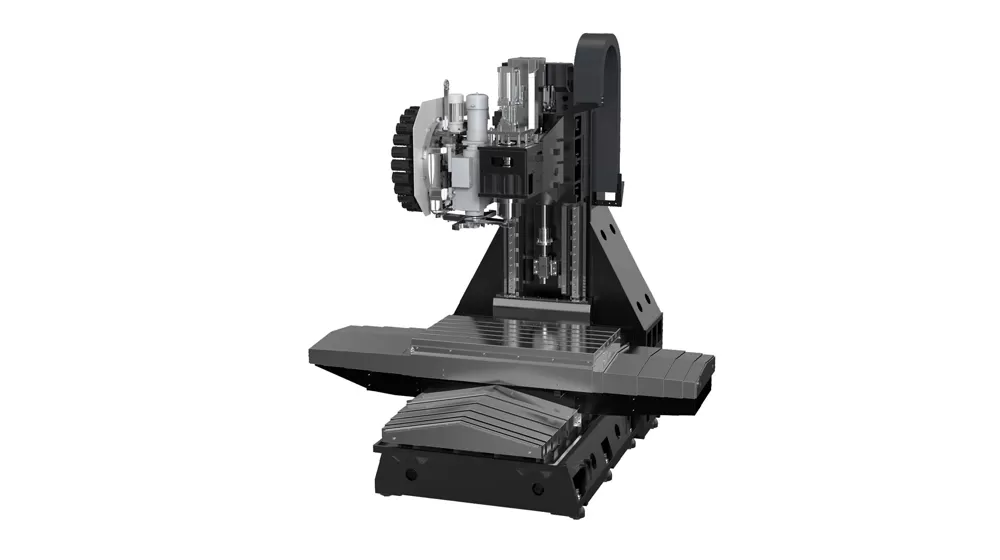

Estrutura estável de alta rigidez

O design de corrediça cruzada de coluna fixa com uma base superdimensionada e estável e uma coluna de estrutura A de alta rigidez e ampla garante usinagem de alta velocidade livre de vibração e resistente à deformação.

Os principais componentes estruturais são feitos de ferro fundido de alta resistência, proporcionando excepcional rigidez e estabilidade.

Eixos de alimentação de alta precisão

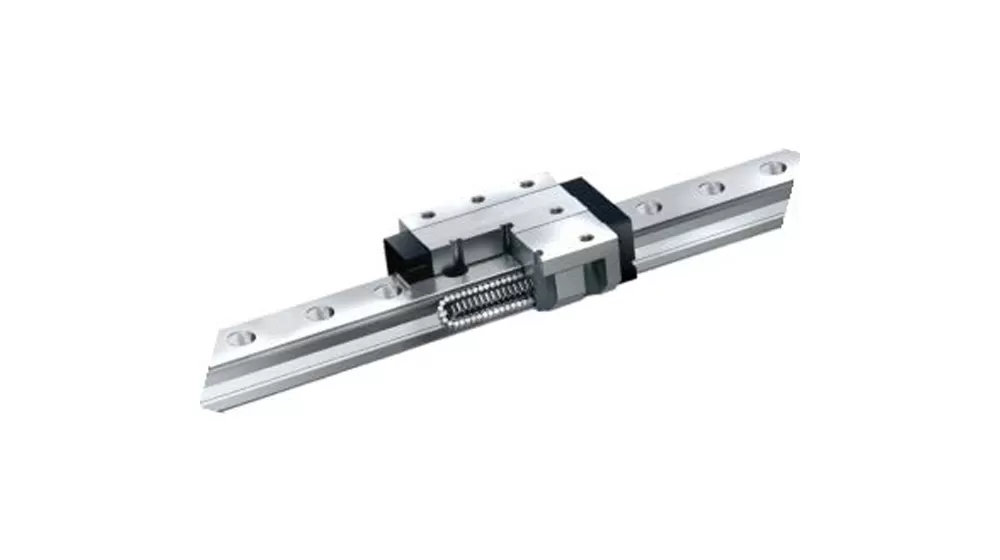

Todos os três eixos utilizam guias lineares de rolo, oferecendo alta rigidez, baixo atrito e baixo ruído, melhorando significativamente a precisão da transmissão.

Os parafusos de esfera são equipados com estruturas de pré-tensão para mitigar os efeitos de expansão térmica e os rolamentos autolubrificantes prolongam sua vida útil.

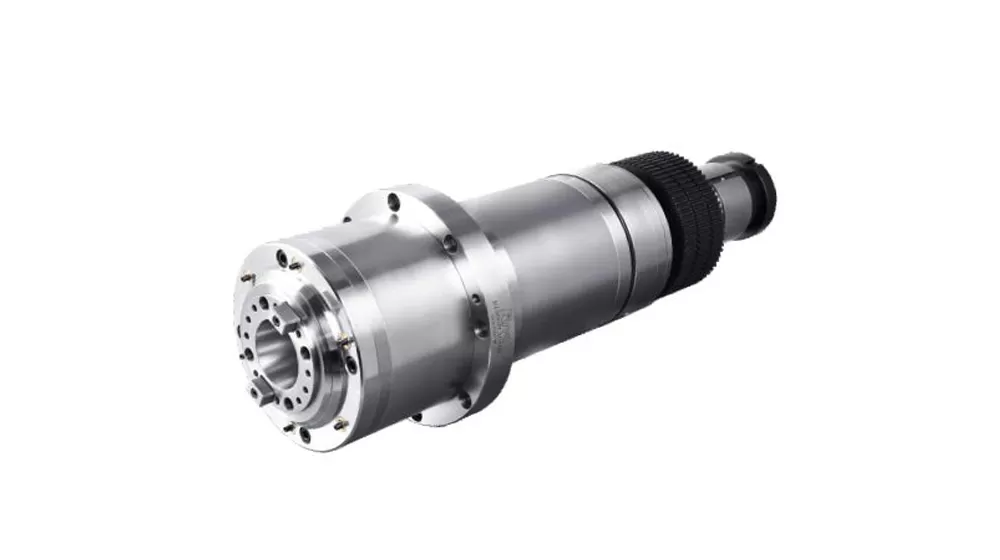

Unidade de eixo de alta velocidade de Taikan

BT40-8000r/min eixo acionado por correia projetado para suportar usinagem de alta velocidade.

A extremidade dianteira do fuso apresenta um design de labirinto com proteção de cortina de ar, evitando efetivamente que o refrigerante entre nos rolamentos, aumentando a durabilidade e a confiabilidade.

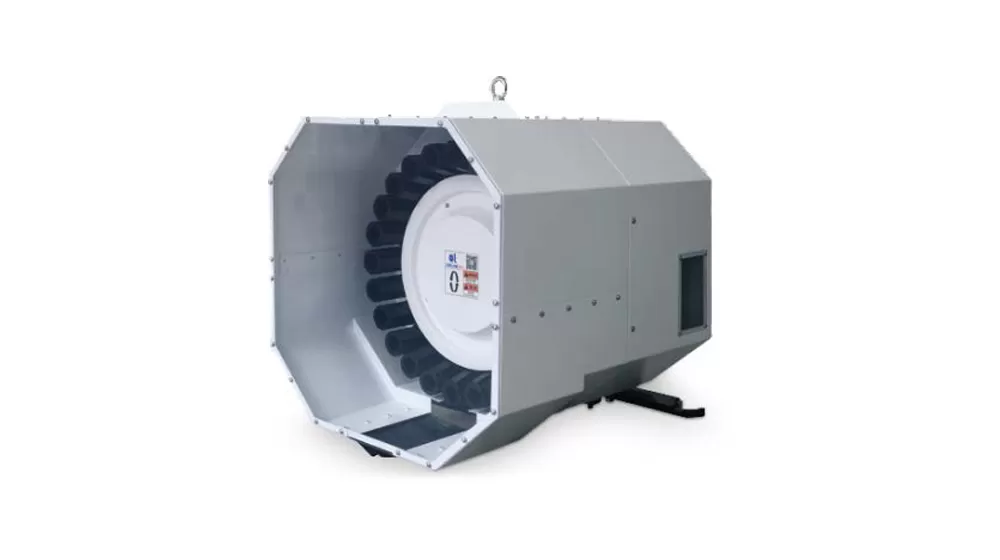

Taikan 24-Revista de ferramentas tipo braço

O magazine de ferramentas possui qualidade confiável, desempenho estável e mudanças eficientes de ferramentas para atender aos requisitos de usinagem multiprocesso.

Unidade de eixo de alta velocidade de Taikan

Taikan 24-Revista de ferramentas tipo braço

Aplicação de T-V850M centro de usinagem vertical de alta velocidade e alta rigidez

Esta máquina é particularmente adequada para o processamento de pequenos a médios lotes de peças complexas, como caixas, placas, discos, válvulas, caixas e moldes de pequeno a médio porte. É amplamente utilizado em indústrias como peças de precisão, produtos 5G, hardware, componentes automotivos e dispositivos médicos.

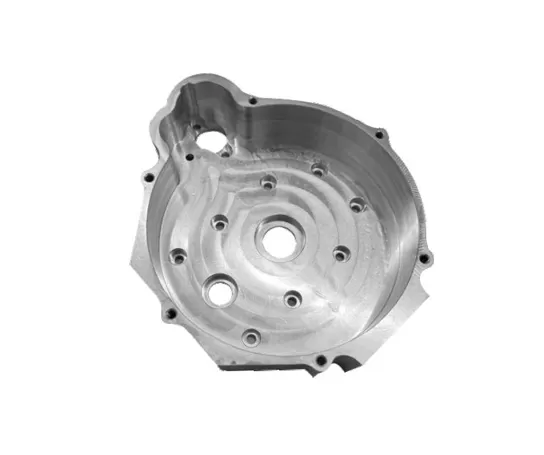

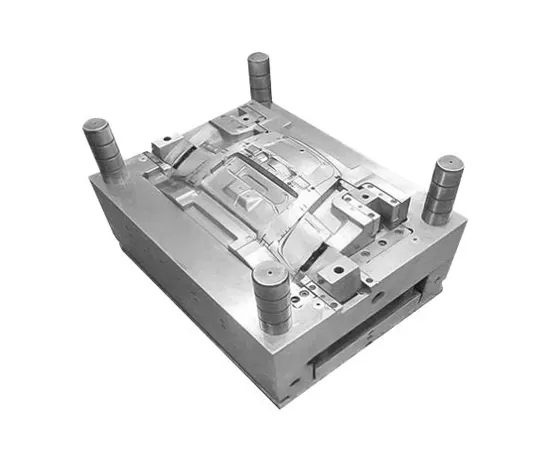

Peça de trabalho Exemplo 1

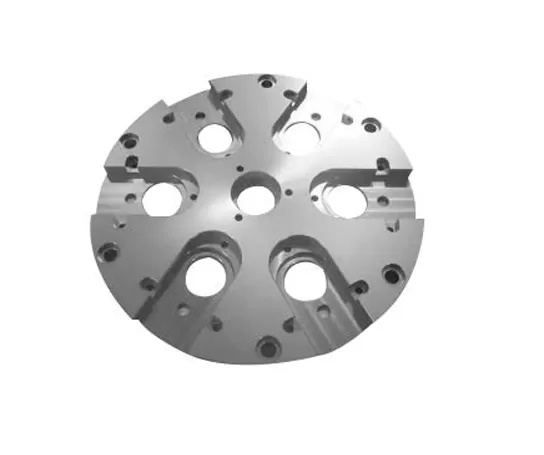

Exemplo de peça de trabalho 2

Exemplo de peça de trabalho 3

Especificações do T-V850M centro de usinagem vertical de alta velocidade e alta rigidez

Item			Unidade	T-V850M	Observações
Viagem	Viagem de mesa (eixo X)		Mm	850
	Viagem de sela (eixo Y)		Mm	550
	Headstock viagem (eixo Z)		Mm	550
	Distância do nariz do fuso à superfície da mesa		Mm	150 ~ 700
	Distância do centro do fuso à superfície do guia da coluna		Mm	613
Mesa de trabalho	Tamanho da tabela		Mm	1000*550
	Carga máx. (até mesmo suporte de carga)		Kg	600
	T-slot (número de slots-largura do slot * espaçamento)		Mm	5-18*100
Fuso	Potência do motor (nominal/curto período de tempo)		KW	15/11
	Binário do motor (nominal/curto período de tempo)		N.m	52.5/118
	Faixa de velocidade		R/min	50 ~ 8000 (cinto)
	Diâmetro do fuso		Mm	Φ 150
	Cônico do eixo		/	BT40
	Especificações do rebite		/	P40T-I(MAS403)
Velocidade	Faixa de velocidade de alimentação de corte		Mm/min	1-10000
Velocidade	Velocidade transversal rápida do eixo X/Y/Z		M/min	36/36/30
Precisão	Precisão de posicionamento (X/Y/Z)		Mm	0,008	GB/T18400.4 (viagem completa)
Precisão	Repetibilidade (X/Y/Z)		Mm	0,005	GB/T18400.4 (viagem completa)
Revista ferramenta	Capacidade da ferramenta		Pcs	24
	Peso máx. da ferramenta		Kg	7
	Comprimento máx. da ferramenta		Mm	250
	Diâmetro máx. da ferramenta (completo/adjacente vazio)		Mm	Φ 75/Φ 150
Outros	Contrapeso do eixo Z		/	/

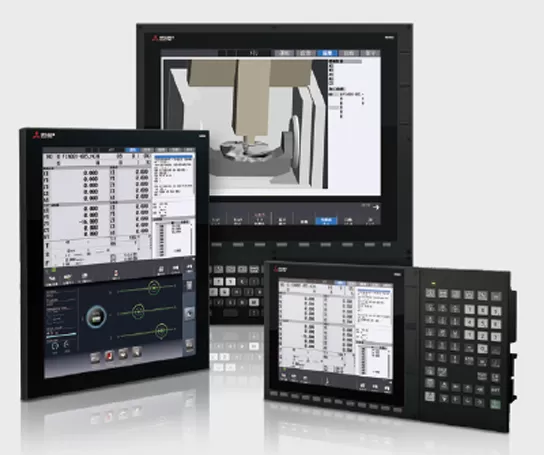

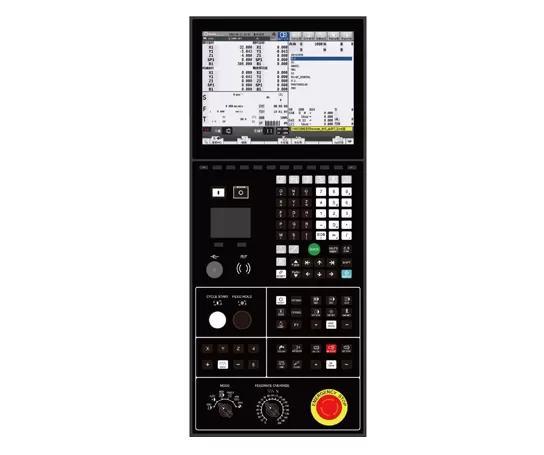

	Sistema CNC		/	Mitsubishi M80VB
	Fonte de ar	Fluxo	L/min	≥ 280(ANR)
	Fonte de ar	Pressão do ar	MPa	0,6 ~ 0,8
	Capacidade do equipamento		KVA	25
	Capacidade do tanque de refrigerante		L	300
	Tamanho da máquina		Mm	225031702889	Correspondente ao eixo X * Y * Z
	Peso (aprox.)		Kg	6000

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
