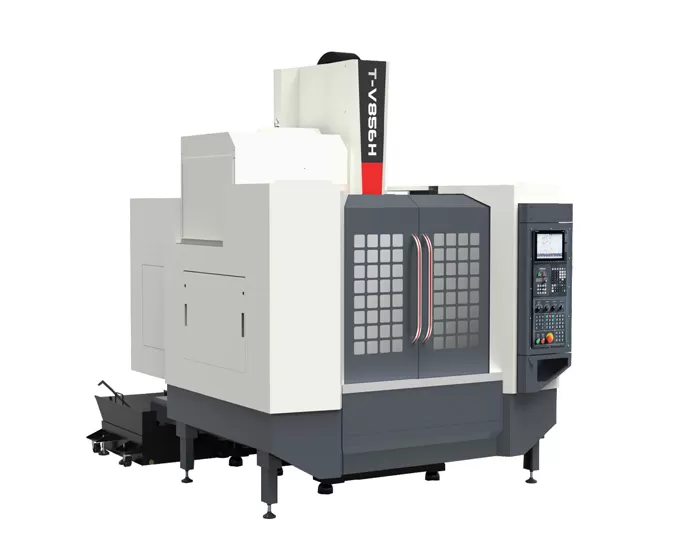

Name: T-V856H centro de usinagem vertical de alta velocidade e alta precisão
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características do T-V856H centro de usinagem vertical de alta velocidade e alta precisão

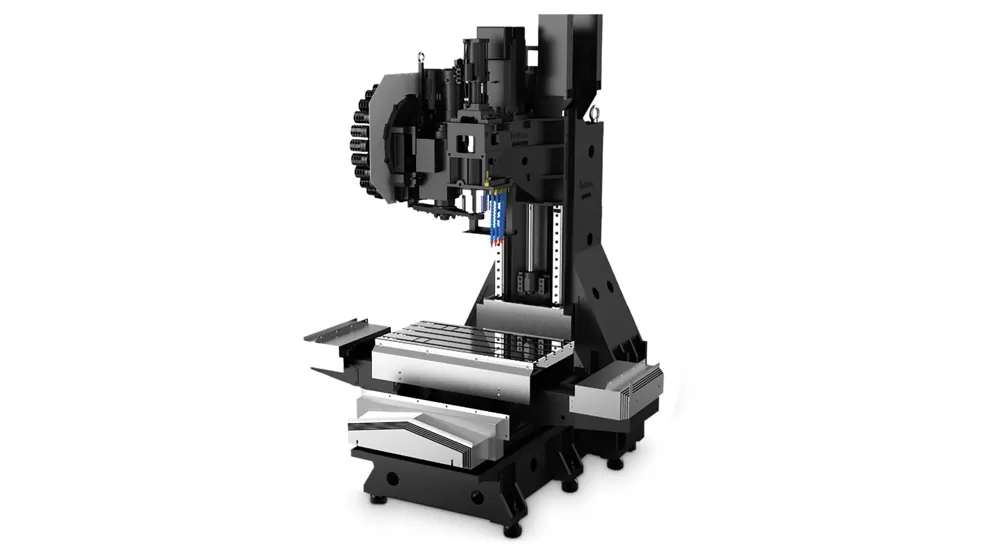

Estrutura da máquina

A máquina possui uma estrutura de coluna fixa com uma mesa deslizante de tipo cruzado. O corpo é construído com uma base estável extragrande e uma coluna em forma de A de alta rigidez e ampla, garantindo um corte de alta velocidade livre de vibração e deformação.

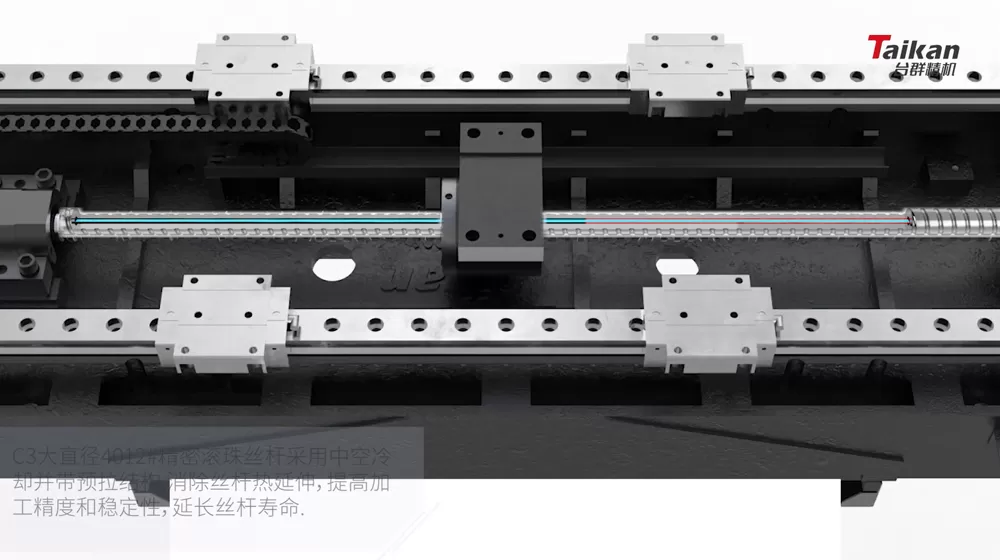

Parafusos de bola oca

Os parafusos de esferas ocas com estrutura pré-tensionada eliminam a expansão térmica, aumentando a precisão da máquina. Os rolamentos de parafuso de esferas são autolubrificantes, estendendo sua vida útil.

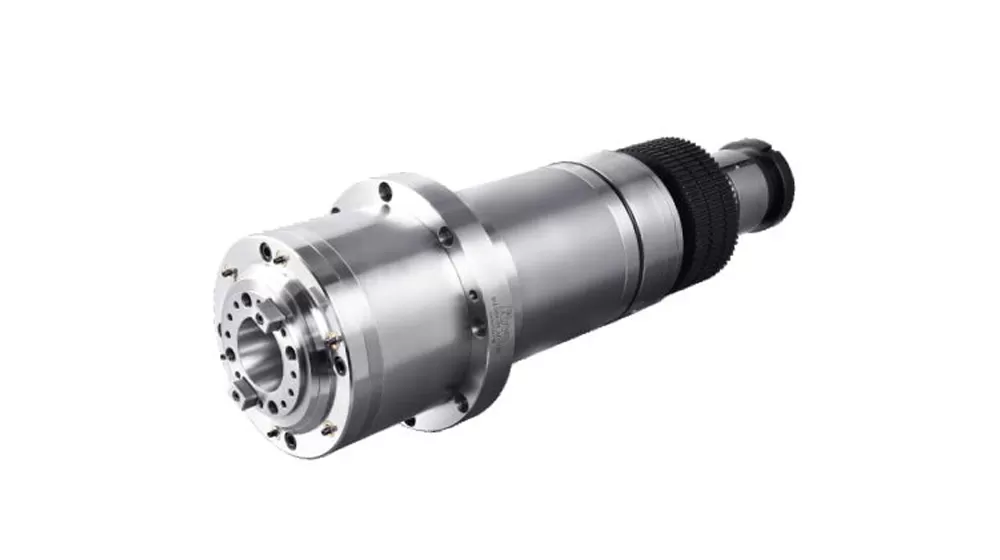

Fuso

A máquina possui uma unidade de fuso de alta velocidade da Taikan, equipada com uma cabeça de conexão direta de BT40-12000 rpm. A frente do fuso usa um desenho de labirinto com proteção de cortina de ar, evitando que fluidos de corte entrem nos rolamentos do fuso.

Revista Ferramenta

A máquina está equipada com um carregador de ferramentas tipo braço de 24 bolsos da Taikan, conhecido por sua qualidade confiável e desempenho estável.

Aplicação de T-V856H centro de usinagem vertical de alta velocidade e alta precisão

A máquina-ferramenta é adequada para o processamento multi-variedade de pequenos lotes de peças complexas, como componentes em forma de caixa de tamanho médio e pequeno, placas, discos, válvulas, caixas, e moldes. É amplamente utilizado em indústrias como peças de precisão, produtos 5G, hardware, peças automotivas e dispositivos médicos.

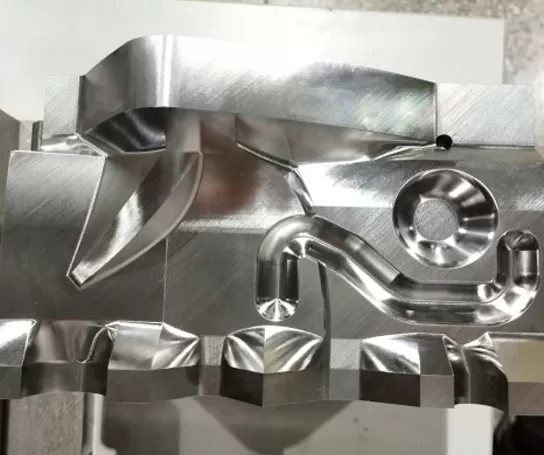

Peça de trabalho Exemplo 1

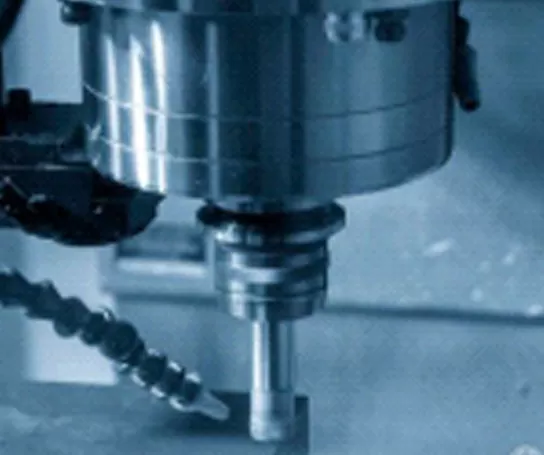

Exemplo de peça de trabalho 2

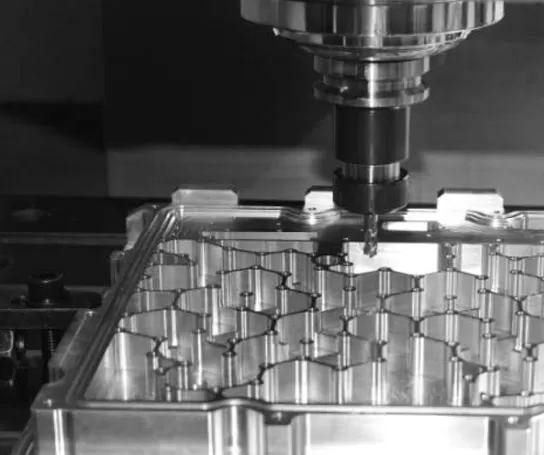

Exemplo de peça de trabalho 3

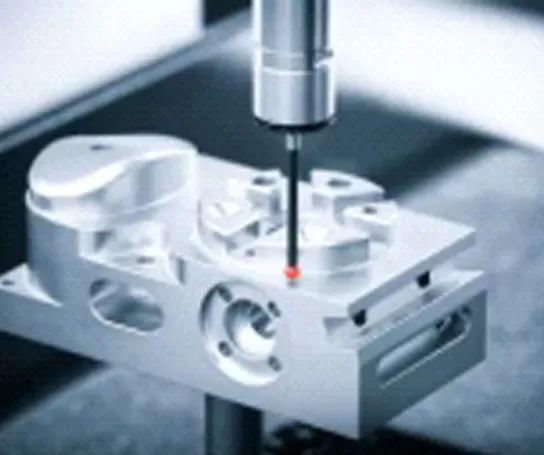

Exemplo de peça de trabalho 4

Especificações do T-V856H centro de usinagem vertical de alta velocidade e alta precisão

Item			Unidade	T-V856H	Observações
Viagem	Viagem de mesa (eixo X)		Mm	800
	Viagem de sela (eixo Y)		Mm	550
	Headstock viagem (eixo Z)		Mm	600
	Distância do nariz do fuso à superfície da mesa de trabalho		Mm	125 ~ 725
	Distância do centro do fuso à superfície do guia da coluna		Mm	590
Mesa de trabalho	Tamanho da tabela		Mm	1000*500
	Carga máx. (até mesmo suporte de carga)		Kg	450
	T-slot (número de slots-largura do slot * espaçamento)		Mm	5-18*100
Fuso	Potência do motor (nominal/curto período de tempo)		KW	15/11
	Binário do motor (nominal/curto período de tempo)		N.m	52.5/118
	Faixa de velocidade		R/min	50 ~ 12000 (diretamente acoplado)
	Diâmetro do fuso		Mm	Φ 150
	Cônico do eixo		/	BT40
	Especificações do rebite		/	P40T-I(MAS403)
Velocidade	Faixa de velocidade de alimentação de corte		Mm/min	1-10000
Velocidade	Velocidade transversal rápida do eixo X/Y/Z		M/min	30/30/30
Precisão	Precisão de posicionamento (X/Y/Z)		Mm	0,008	GB/T18400.4 (viagem completa)
Precisão	Repetibilidade (X/Y/Z)		Mm	0,005	GB/T18400.4 (viagem completa)
Revista ferramenta	Capacidade da ferramenta		Pcs	24
	Peso máx. da ferramenta		Kg	7
	Comprimento máx. da ferramenta		Mm	250
	Diâmetro máx. da ferramenta (completo/adjacente vazio)		Mm	Φ 75/Φ 150
Outros	Sistema CNC		/	Mitsubishi M80VB
	Fonte de ar	Fluxo	L/min	≥ 280(ANR)
	Fonte de ar	Pressão do ar	MPa	0,6 ~ 0,8
	Capacidade do equipamento		KVA	25
	Capacidade do tanque de refrigerante		L	300
	Tamanho da máquina		Mm	224031213026	Correspondente ao eixo X * Y * Z
	Peso (aprox.)		Kg	4600

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
