Soluções de Usinagem CNC de 3 Eixos: Otimizando Precisão e Eficiência para Sua Produção

O que é uma máquina CNC de 3 eixos?

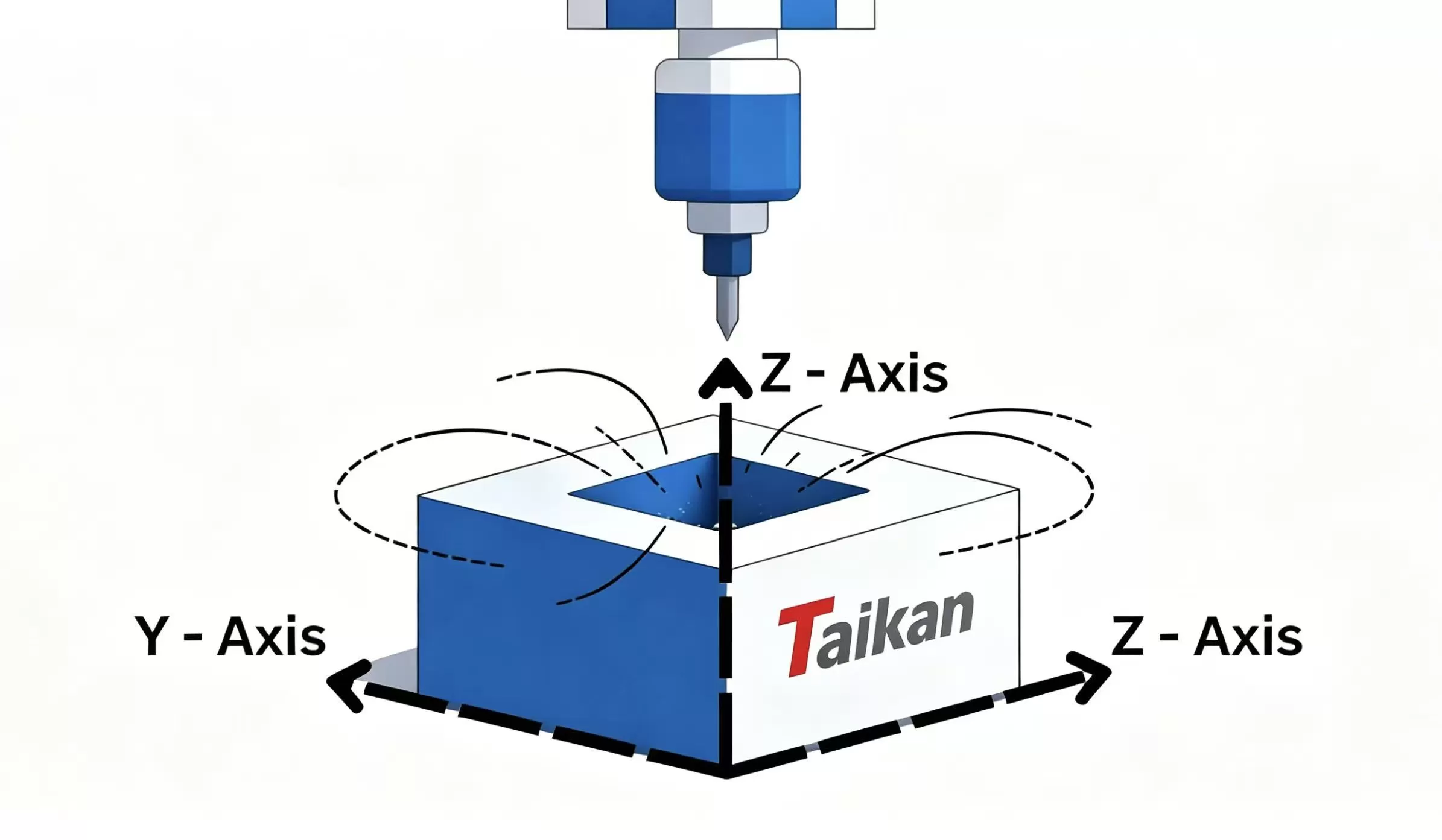

A maquinação CNC de 3 eixos move a ferramenta ao longo dos eixos lineares X, Y e Z. É amplamente utilizada para fresagem, furação, contorno, ranhuramento e cavidades em peças que podem ser maquinadas a partir de uma ou várias direções simples. Este método é maduro, estável e fácil de programar. Como a estrutura da máquina é mais simples, os equipamentos de 3 eixos geralmente têm menor custo de aquisição, menores requisitos de manutenção e uma curva de aprendizagem mais curta para operadores e programadores.

Principais tipos de máquinas de 3 eixos

Na fabricação industrial, são mais comumente divididos pela estrutura da máquina e aplicação, em vez de por um único processo de maquinação. Os principais tipos de máquinas de 3 eixos incluem fresadoras de 3 eixos, tornos ou centros de torneamento de 3 eixos, fresadoras de pórtico e routers CNC de 3 eixos.

Fresadoras de 3 eixos

As fresadoras de 3 eixos são o tipo de máquina CNC mais amplamente utilizado para maquinação de uso geral. O fuso e a ferramenta de corte movem-se ao longo dos eixos X, Y e Z para maquinar ranhuras, cavidades, contornos, superfícies planas e furos. São ideais para peças que requerem precisão estável, programação eficiente e produção repetível.

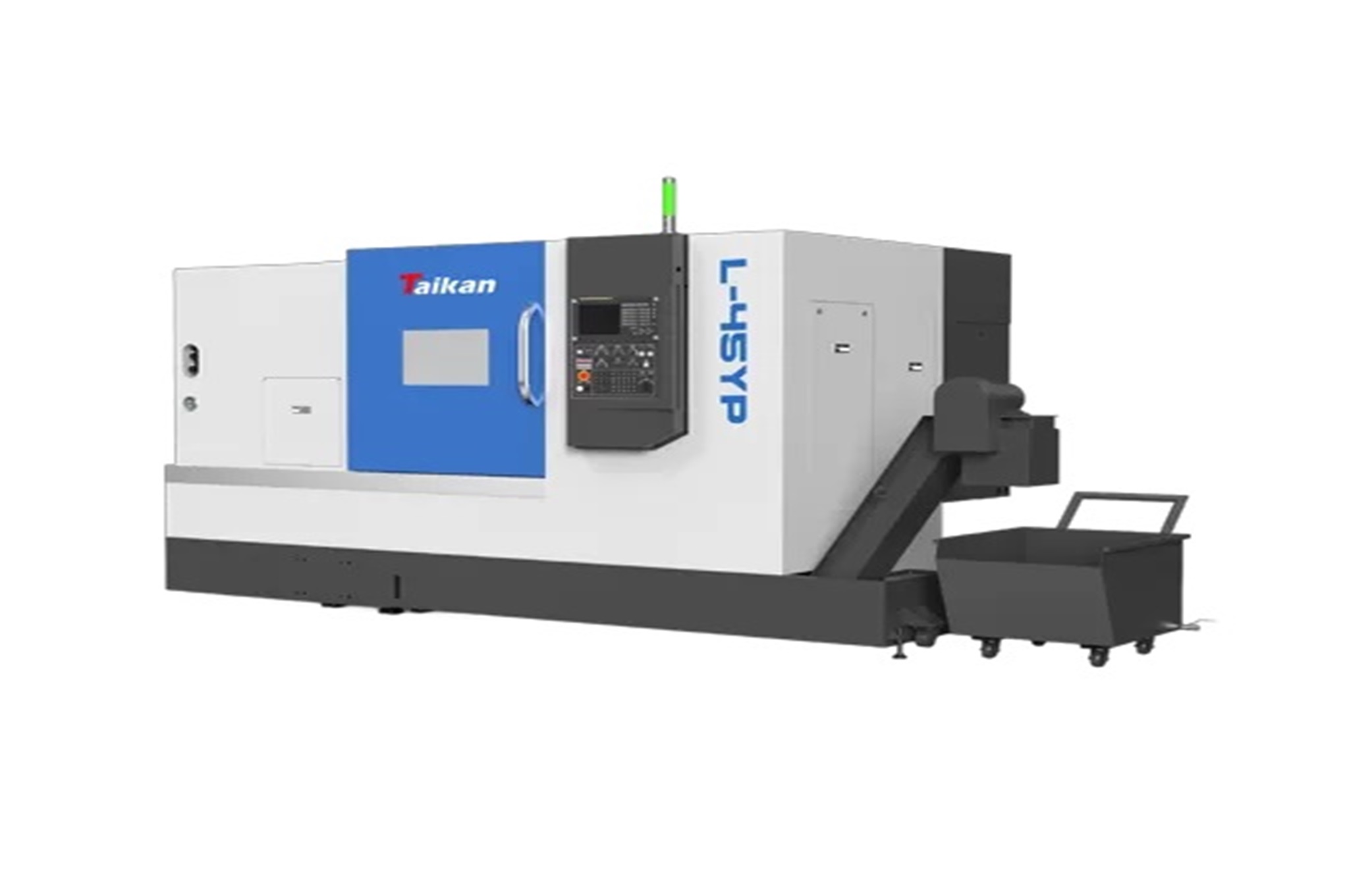

Tornos de 3 eixos

Os tornos de 3 eixos são usados principalmente para torneamento de peças cilíndricas. Na operação padrão, a peça gira no fuso enquanto a ferramenta de corte se move ao longo dos eixos lineares para realizar torneamento, faceamento, ranhuramento e rosqueamento. Comparados aos tornos convencionais de dois eixos, uma configuração de 3 eixos pode suportar operações de maquinação mais flexíveis, como furação excêntrica ou fresagem em modelos selecionados com capacidade adicional de eixo.

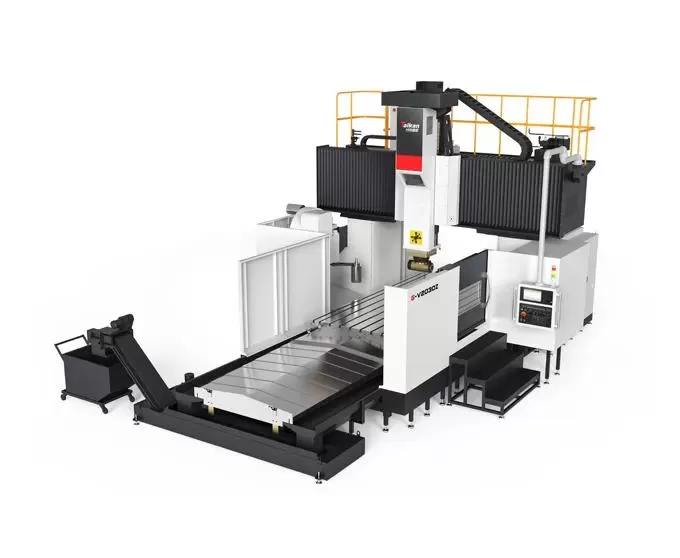

Fresadoras de pórtico

As fresadoras de pórtico usam uma estrutura em estilo ponte que fornece suporte robusto para peças grandes e pesadas. Devido à sua grande área de trabalho e alta rigidez, são frequentemente usadas para maquinar moldes de grandes dimensões, estruturas aeroespaciais, equipamentos de energia e bases de máquinas de grande porte. Ocentro de maquinação de pórticoé especialmente valioso quando a precisão deve ser mantida em uma grande área de maquinação.

Routers CNC de 3 eixos

Os routers CNC de 3 eixos são comumente usados para materiais não metálicos, como madeira, MDF, plásticos, espuma e compósitos. São projetados para movimento de alta velocidade, grandes áreas de trabalho e contorno 2D ou 2,5D eficiente. Em indústrias como sinalização, móveis e processamento de painéis compósitos, os routers oferecem uma solução económica e produtiva.

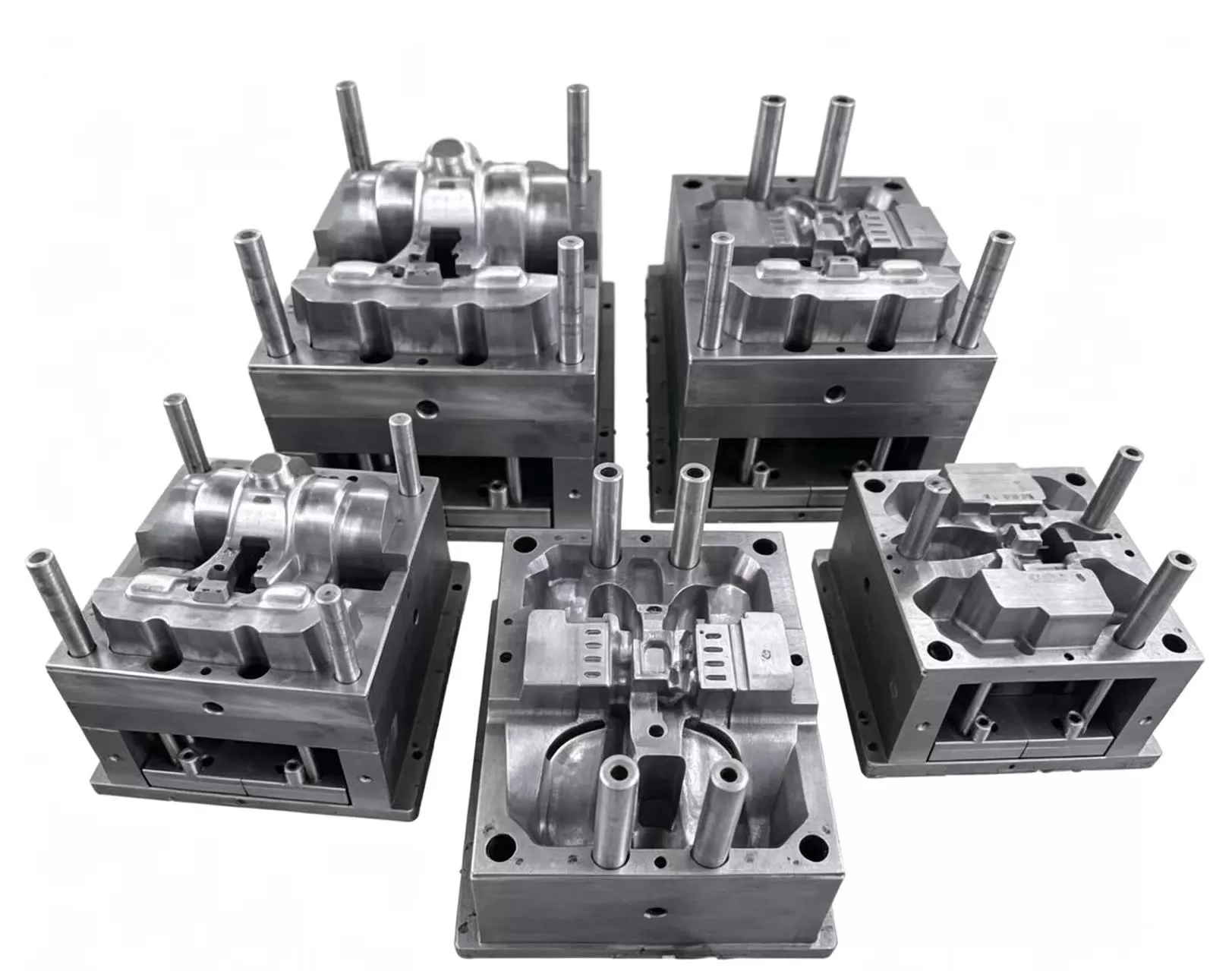

Que peças podem ser feitas com maquinação de 3 eixos?

A maquinação de 3 eixos é adequada para uma ampla gama de peças com geometria simples a moderada. É comumente usada para produzir placas planas, blocos escalonados, manifolds, suportes, conexões, moldes, matrizes e protótipos. Também é uma escolha prática para peças com furos perfurados, ranhuras fresadas, cavidades e superfícies contornadas simples. Em indústrias que exigem alta repetibilidade, a maquinação de 3 eixos é frequentemente usada para componentes estruturais, peças de fixação e carcaças maquinadas com precisão.

Os tipos comuns de peças incluem:

• Placas planas e componentes de base.

• Suportes e peças de montagem.

• Blocos escalonados e manifolds.

• Protótipos e peças de amostra.

• Moldes e matrizes.

• Peças com contornos simples sem rebaixos.

• Componentes relacionados a engrenagens e peças rotativas com geometria básica.

Aplicações industriais da maquinação de 3 eixos

A maquinação de 3 eixos é amplamente utilizada em várias indústrias porque oferece um bom equilíbrio entre precisão, eficiência e controlo de custos.

Aeroespacial

A maquinação de 3 eixos é usada para peças aeroespaciais, como conexões, suportes e componentes estruturais leves. Suporta o processamento de materiais especializados e requisitos dimensionais rigorosos.

Automóvel

Na indústria automóvel, a maquinação de 3 eixos é comumente usada para carcaças, veios, guarda-lamas, painéis e componentes relacionados com motores. É especialmente útil para peças que exigem tolerâncias estáveis e produção repetível.

Eletrónica

A maquinação de 3 eixos é amplamente usada para invólucros, carcaças e dissipadores de calor. Ajuda a criar formas e superfícies precisas que suportam a montagem e a dissipação de calor.

Dispositivos médicos

As peças médicas são frequentemente maquinadas a partir de titânio, aço inoxidável e materiais compósitos.centro de maquinação tipo pórtico de 3 eixosé adequado para componentes que requerem precisão, qualidade superficial e consistência.

Ferramentas e moldes

A maquinação de 3 eixos desempenha um papel importante na produção de ferramentas e moldes. É comumente usada para bases de moldes, matrizes e peças de ferramentaria que exigem precisão e repetibilidade fiáveis.

Processo de maquinação de 3 eixos vs processo de maquinação CNC de 5 eixos

Serviços de maquinação CNC Taikan

Os serviços de maquinação CNC Taikan são concebidos para suportar uma ampla gama de requisitos de peças, desde maquinação padrão de 3 eixos até avançadamaquinação de 5 eixossoluções. Ajudamos os clientes a escolher o processo mais adequado com base na geometria da peça, material, requisitos de precisão e objetivos de produção.

Com forte experiência técnica em planejamento de processos de maquinação, integração de equipamentos e suporte à aplicação,Taikanfornece soluções CNC fiáveis para indústrias que exigem consistência, eficiência e qualidade. Quer o projeto envolva peças estruturais simples ou componentes complexos de alta precisão, o nosso objetivo é fornecer uma solução de maquinação prática que corresponda à real necessidade de produção.
