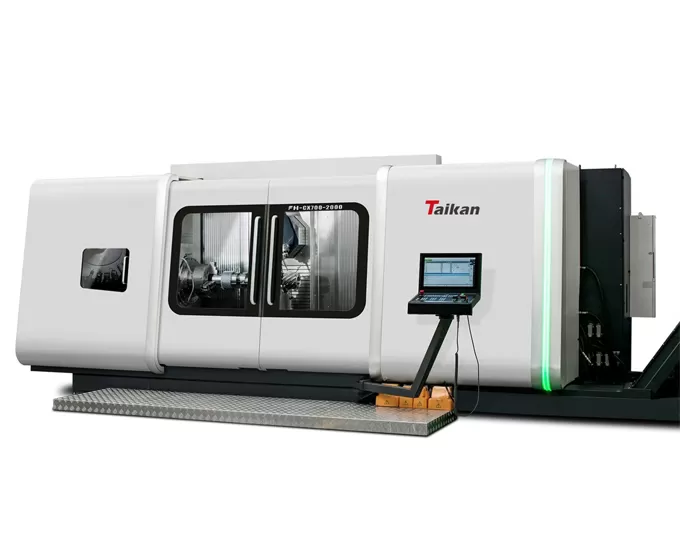

Name: CX700-2000 Centro de Usinagem de Fresamento e Torneamento de Sete Eixos e Cinco Simultâneos
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do Centro de Usinagem CX700-2000 com Sete Eixos e Cinco Eixos Simultâneos para Fresamento e Torneamento

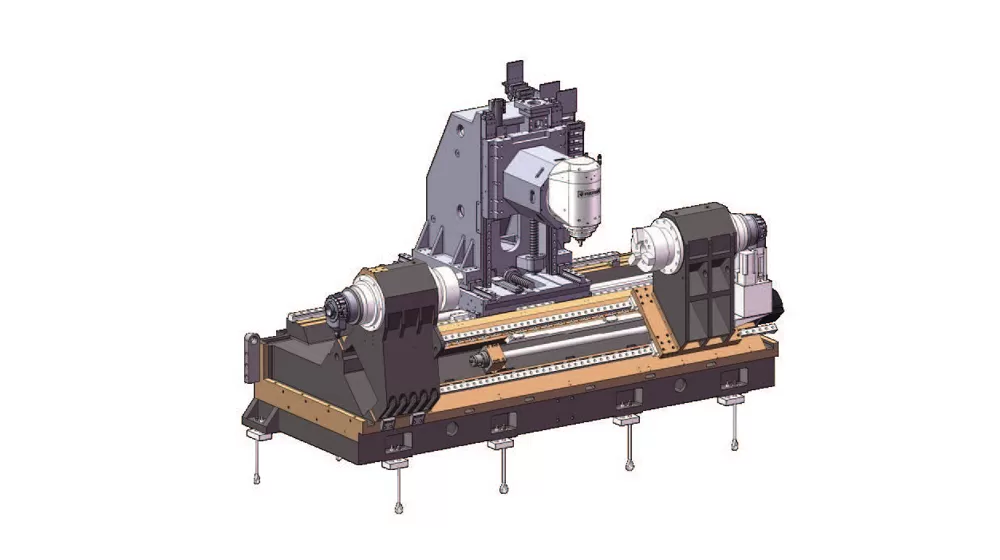

Estrutura geral

O fuso fresador-tornador ultracompacto garante a menor pegada no espaço de usinagem, um espaço de trabalho mais amplo e transparente com melhor acessibilidade. A distância operacional do centro do fuso é reduzida ao mínimo.
O diâmetro máximo de torneamento de 630 mm é alcançado através do grande curso do eixo da coluna móvel: o torque máximo do fuso é de até 764 Nm. O subfuso opcional pode ser utilizado para processamento completo em 6 faces, o curso do eixo Y para usinagem excêntrica é de até 200 mm, e o design da coluna móvel proporciona máxima estabilidade.

Cabeçote de fresamento oscilante CNC de design independente

Motor DD embutido com corrente de transmissão zero e design sem folga

Menor vão entre a ponta da ferramenta do fuso e o ponto de suporte estrutural para alcançar rigidez máxima de corte
Rolamentos YRT maiores para melhorar a rigidez
Equipado com sistema de medição de encoder rotativo absoluto da série Heidenhain, controle de malha fechada completa para garantir precisão ideal

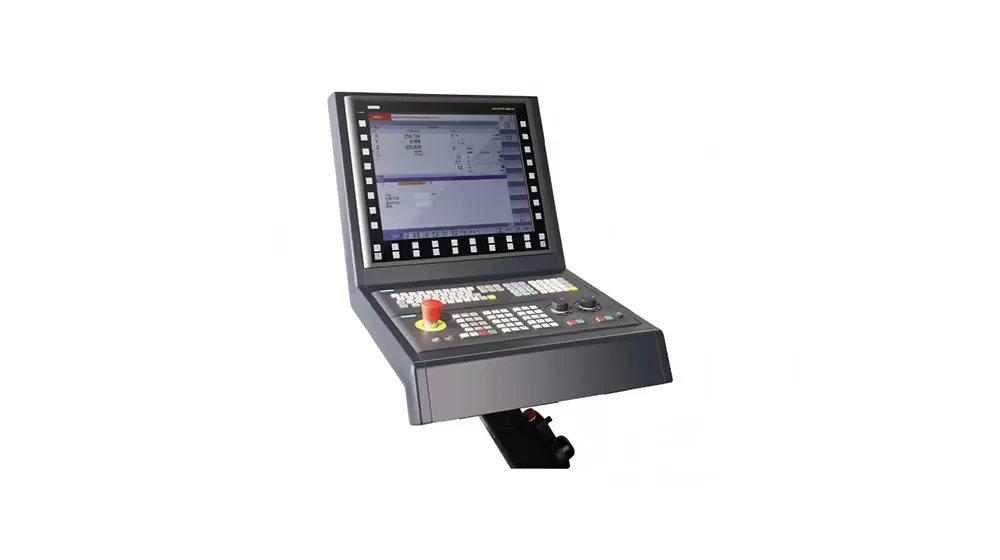

Sistema CNC SINUMERIKONE

A mesa de operação projetada de acordo com a ergonomia pode atender às necessidades ideais de diferentes demandas, permitir a observação e o monitoramento próximos de todo o processo de processamento, alcançar o melhor desempenho operacional e garantir a precisão do controle. O sistema operacional integrado pode realizar o gerenciamento contínuo, a documentação e a visualização de pedidos, processos e dados de máquinas-ferramenta, tornando a operação mais fácil e mais focada na produção do produto.

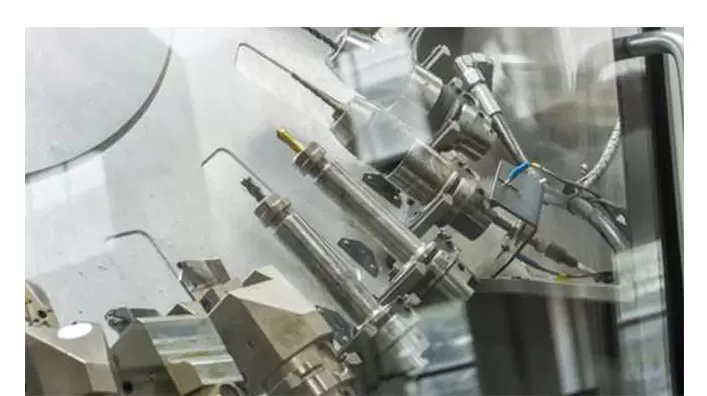

Sistema automático de troca de ferramentas

Revista de ferramentas de disco padrão com 24/36 posições de ferramentas (opcional: 48 posições de ferramentas)
A seleção e a troca de ferramentas são controladas por servomotores, que são mais estáveis e precisos
Combinado com a função de gerenciamento de ferramentas SINUMERIK ONE, o gerenciamento de ferramentas é mais eficiente
Equipado com um instrumento automático de ajuste de ferramentas para melhorar a velocidade de ajuste e atender às necessidades de detecção oportuna de desgaste e compensação de correção entre processos

Cabeçote de fresamento oscilante CNC de design independente

Sistema automático de troca de ferramentas

Aplicação do Centro de Usinagem de Fresamento e Torneamento CX700-2000 de Sete Eixos e Cinco Simultâneos

É utilizado nas indústrias aeroespacial, de construção naval, instrumentos de precisão, automóveis e outras. Por exemplo, rotores de motores de aviação, rotores de grandes geradores, hélices de grandes navios, virabrequins, impulsores, pás, etc.

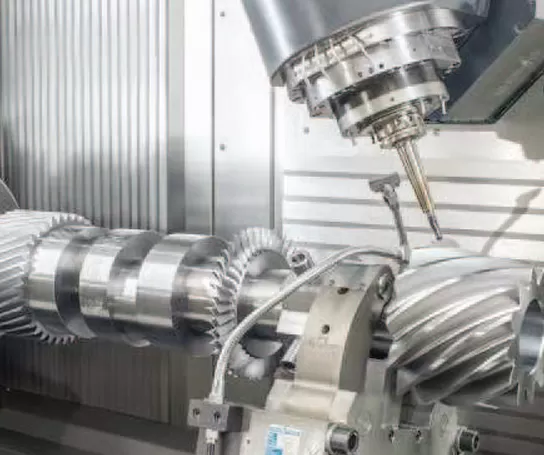

Exemplo de Peça de Trabalho 1

Exemplo de Peça de Trabalho 2

Exemplo de Peça de Trabalho 3

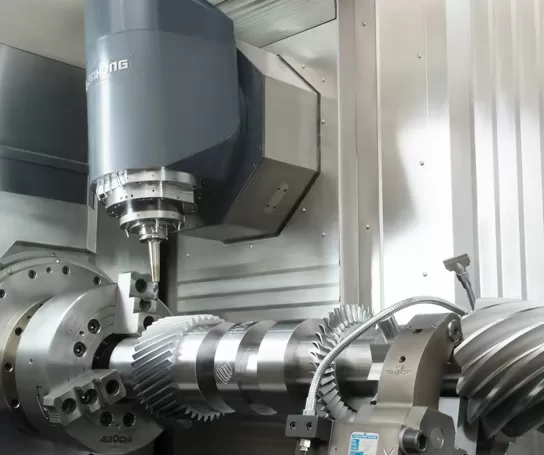

Exemplo de Peça 4

Especificações do Centro de Usinagem de Fresamento e Torneamento Seven-axis Five-simultaneous CX700-2000

As informações nesta página são apenas para referência. As especificações e detalhes podem ser alterados devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.

	Modelo	Unit	CX700-2000
Curso	Curso do eixo X	mm	650
	Curso do eixo Y	mm	400
	Curso do eixo Z	mm	2030
	Diâmetro máximo de torneamento	mm	Ø 700
	Diâmetro máximo de torneamento	mm	Ø 630
	Velocidade rápida X/Y/Z	m/min	40/40/50
	Força de avanço X/Y/Z	KN	12/9/12
Primeiro eixo-árvore (eixo C4)	Velocidade máxima	rpm	4000
	Potência nominal	Kw	30
	Potência máxima	Kw	37
	Torque nominal	Nm	570
	Torque máximo	Nm	700
Segundo eixo-árvore (eixo C3)	Velocidade máxima	rpm	4000
	Potência nominal	Kw	30
	Potência máxima	Kw	37
	Torque nominal	Nm	570
	Torque máximo	Nm	700
Cabeçote de fresamento oscilante CNC (eixo B)	Faixa de oscilação	°	±120
Cabeçote de fresamento oscilante CNC (eixo B)	Velocidade de avanço rápido e taxa de avanço	rpm	50
Eixo-árvore de fresamento	Velocidade máxima do eixo-árvore	rpm	12500
Magazine de ferramentas	Interface da ferramenta		HSKT63
Magazine de ferramentas	Capacidade do magazine de ferramentas	Pcs	36
Precisão de posicionamento (ISO230-2 e VDI3441)	Precisão de posicionamento X/Y/Z	mm	0.01
	Precisão de repetibilidade X/Y/Z	mm	0.008
	Precisão de posicionamento B/C		10"
	Precisão de repetibilidade B/C		6"
