O que é um VMC? Um Guia Completo sobre Centros de Usinagem Verticais

O que é um Centro de Usinagem Vertical (VMC)?

Um Centro de Usinagem Vertical, comumente chamado de VMC (also known asFresadoras Verticais), é uma fresadora com controle numérico computadorizado (CNC) onde o eixo da árvore está orientado verticalmente. Em termos simples, a ferramenta de corte aponta diretamente para baixo em direção à peça de trabalho, que fica sobre uma mesa que se move nos eixos X e Y, enquanto o cabeçote da árvore se move verticalmente ao longo do eixo Z.

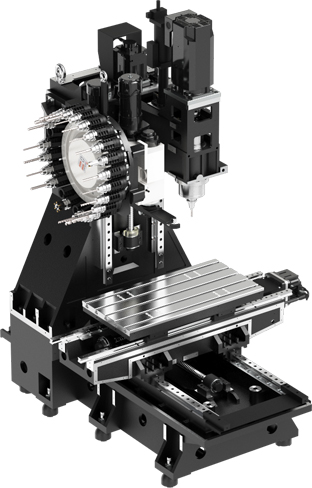

Os modernos VMCs são construídos com alguns elementos estruturais essenciais: uma base e coluna de ferro fundido com nervuras pesadas para amortecimento de vibrações, guias lineares de precisão ou barramentos prismáticos, uma árvore de alta velocidade, um trocador automático de ferramentas e um controle CNC que traduz o código G em movimento multi-eixo fluido. Muitas máquinas também integram gerenciamento de cavacos, sistemas de refrigeração e até mesmo trocadores de paletes. De configurações simples de 3 eixos até usinagem simultânea completa de 5 eixos, a plataforma acompanha suas ambições.

A família VMC varia de simples a altamente avançada:

· VMC de 3 eixos– Move a ferramenta em X, Y e Z. O carro-chefe para peças prismáticas e usinagem geral. Acentro de usinagem vertical de 3 eixosé amplamente utilizado em ambientes de produção padrão devido à sua estabilidade e eficiência no manuseio da maioria das tarefas de usinagem.

· VMC de 4 eixos– Adiciona um eixo rotativo (tipicamente uma mesa rotativa em X ou Y), permitindo o trabalho em múltiplas faces da peça em uma única fixação.

· VMC de 5 eixos– Adiciona dois eixos rotativos, permitindo que a ferramenta alcance ângulos compostos e rebaixos. Disponível em configurações completas de 5 eixos simultâneos ou posicionamento 3+2. Esta classe decentro de usinagem vertical de 5 eixos elimina múltiplas fixações e melhora a precisão em peças complexas.

Explore a linha de máquinas VMC da Taikan na China

Como funciona um Centro de Usinagem Vertical?

Um programa CNC conduz todo o processo. Uma vez que a peça está fixada na mesa, a árvore gira a ferramenta de corte na velocidade programada. A máquina então move a ferramenta ao longo dos eixos X, Y e Z para remover material. Um trocador automático de ferramentas troca as ferramentas em segundos, de modo que uma única máquina pode fresar, furar, roscar, mandrilar e alargar sem intervenção manual. O fluido de corte de alta pressão remove os cavacos, mantendo a zona de corte limpa e o processo estável.

O resultado é uma precisão repetível, em nível de mícron, tanto em pequenas séries quanto em grandes volumes.

Por que os fabricantes preferem Centros de Usinagem Verticais

Quando os compradores comparam máquinas-ferramenta, eles se preocupam comvantagens do centro de usinagem vertical, preço da máquina VMC, rigidez, tempo de atividade do fuso e suporte de longo prazo.Aqui é onde os VMCs vencem:

· Acesso do operador– O design vertical aberto torna a configuração, inspeção e carga da peça rápidas. A visibilidade do fuso aumenta diretamente a utilização da máquina.

· Rigidez com eficiência de custo– As forças de corte empurram diretamente para baixo na base pesada. Um VMC bem construído oferece acabamentos e precisões que atendem às normas ISO, AS e IATF a um preço de máquina VMC que suporta ROI rápido.

· Versatilidade– Um único VMC corta alumínio, aço, aço inoxidável, titânio e plásticos. Ele lida com fresamento, furação e rosqueamento rígido em um único ciclo.

· Escalabilidade– Adicione sondas, refrigeração através do fuso, transportadores de cavacos ou carregamento por robô. Um VMC cresce com suas necessidades de produção e se integra aos fluxos de trabalho da Indústria 4.0.

· Valor de revenda e suporte– A arquitetura VMC é compreendida globalmente. As máquinas mantêm valor, e escolher um ecossistema CNC apoiado porfabricantes de centros de usinagem vertical CNCgarante produtividade de longo prazo e suporte de serviço confiável.

Principais áreas de aplicação para VMCs

A flexibilidade do VMC o torna o carro-chefe de inúmeras indústrias. Aqui é onde você os encontrará todos os dias:

· Componentes automotivos e de veículos elétricos: Blocos de motor, cabeçotes, carcaças de transmissão, componentes de bandejas de bateria e tampas de motor elétrico.

· Aeroespacial e defesa: Suportes estruturais, carcaças de atuadores, painéis nervurados e caixas de instrumentos – frequentemente em alumínio e titânio.

· Fabricação de dispositivos médicos: Implantes ortopédicos, instrumentos cirúrgicos e peças de equipamentos de diagnóstico que exigem acabamentos superficiais impecáveis e rastreabilidade.

· Engenharia geral e oficinas de serviços: Produção de curta série, protótipos únicos, peças de reparo e trabalho em ferramentaria.

· Eletrônica e 3C: Estruturas de smartphones, carcaças de laptops e dissipadores de calor que exigem usinagem de alta velocidade e alto avanço em grandes volumes.

· Moldes e matrizes: Núcleos de moldes de injeção, cavidades e fabricação de eletrodos onde a precisão do perfil é crítica.

Como escolher o Centro de Usinagem Vertical adequado

Escolher o VMC certo não é comprar a máquina mais cara – é combinar a capacidade da máquina com seu portfólio de peças e a ambição de sua fábrica. Use este guia estruturado para enquadrar sua avaliação.

1. Envelope de trabalho– Os cursos da sua máquina devem acomodar sua maior peça bruta, além de dispositivos de fixação e folga da ferramenta.

2. Fuso– Verifique a faixa de RPM, cone (BT40, HSK-A63, etc.) e torque. Fusos de alta velocidade (15.000–24.000 RPM) reduzem os tempos de ciclo em alumínio; o torque em baixa rotação é importante em aço.

3. Configuração de eixos– Use um VMC de 3 eixos para a maioria dos trabalhos prismáticos. Um VMC de 5 eixos ou configuração 3+2 elimina múltiplas fixações em peças complexas.

4. Automação e trocador de ferramentas– Mais bolsos no magazine (24, 30, 40+) significam menos tempo de inatividade para trocas de trabalho. Sistemas de apalpador adicionam verificações de qualidade em processo.

5. Controle e conectividade– Controles FANUC, Siemens, Heidenhain ou Mitsubishi devem oferecer fácil rede e integração CAM.

6. Custo total de propriedade– Verifique o suporte à instalação, disponibilidade de peças de reposição e manutenção preventiva. Um baixoPreço da máquina VMCsignifica pouco sem serviço local receptivo.

Principais fabricantes de Centros de Usinagem Verticais

O mercado global de VMCs é atendido por vários construtores de classe mundial. Compreender o cenário ajudará você a avaliar qualidade, inovação e valor.

· DMG MORI: Engenharia nipo-alemã conhecida por soluções de 5 eixos de alta qualidade e automação integrada.

· Mazak: Pioneira em máquinas multitarefa, oferecendo VMCs altamente rígidos com tecnologia de controle suave.

· Haas Automation: Líder em volume com uma ampla gama de VMCs de 3 e 5 eixos, focada em acessibilidade e custo-benefício.

· Makino: Famosa por VMCs de alta velocidade adaptados para moldes e matrizes, aeroespacial e produção de precisão.

· Taikan Machine: Fabricante de VMCs CNC de capital aberto, oferecendo um espectro completo de centros de usinagem vertical, desde modelos robustos de 3 eixos até plataformas avançadas de 5 eixos.

FAQ

O que VMC significa em usinagem?
VMC significa Centro de Usinagem Vertical, uma fresadora CNC com fuso orientado verticalmente que se move ao longo do eixo Z enquanto a mesa se move em X e Y.

Qual é a diferença entre um VMC de 3 eixos e um VMC de 5 eixos?
Um VMC de 3 eixos move a ferramenta em X, Y e Z. Um VMC de 5 eixos adiciona dois eixos rotativos, permitindo que a ferramenta se aproxime da peça de trabalho de múltiplos ângulos compostos em uma única fixação, reduzindo a necessidade de dispositivos e melhorando a precisão.

Qual é a faixa de preço típica de uma máquina VMC?
O preço varia amplamente dependendo dos cursos, especificações do fuso, número de eixos e marca. VMCs de 3 eixos de entrada podem começar com um nível de investimento modesto, enquanto máquinas de 5 eixos de grande envelope e totalmente equipadas têm um custo premium. Para uma cotação precisa e competitiva, adaptada às suas necessidades de produção, é melhor consultar diretamente um especialista.

Quais indústrias mais usam centros de usinagem verticais?
Automotiva, aeroespacial, dispositivos médicos, engenharia geral, eletrônica e fabricação de moldes estão entre os maiores usuários.

Como escolher um fabricante de VMC CNC?
Procure uma empresa publicamente responsável com histórico em seu setor, suporte de aplicação local, disponibilidade de peças de reposição e documentação de desempenho transparente. Peça cortes de teste em seu próprio material.

Quanto tempo dura um VMC?
Com manutenção adequada, um VMC de qualidade pode oferecer excelente precisão por 10 a 20 anos ou mais. A estrutura da máquina, o design das guias e o suporte de serviço são os maiores indicadores de longevidade.

Conclusão

Procurando um Centro de Usinagem Vertical de alto valor e alta estabilidade? A Taikan Machine oferece uma linha abrangente de soluções VMC, desde 3 eixos até sofisticados 5 eixos. Nossas máquinas são construídas em estruturas de ferro fundido comprovadas, apresentam fusos de alto desempenho e são apoiadas por uma rede global de serviços que mantém você usinando.

Entre em contato conoscopara uma análise gratuita e sem compromisso de seleção de equipamentos e a última cotação. Vamos encontrar o VMC Taikan exato que levará sua oficina ao próximo nível.
