As 8 principais falhas de máquinas CNC e como solucioná-las

No mundo altamente automatizado da fabricação mecânica, a operação estável de uma máquina-ferramenta CNC (Controle Numérico Computadorizado) é o fator determinante para a produtividade e a precisão de usinagem. Com a evolução do setor para a Manufatura Inteligente, o diagnóstico de falhas em equipamentos está migrando da tradicional "manutenção reativa" para uma "manutenção preditiva" orientada por dados.

Para engenheiros de serviço de campo e gerentes de chão de fábrica, deparar-se com um código de alarme ou anomalia na usinagem exige mais do que uma simples correção; requer a compreensão do mecanismo subjacente. Este artigo fornece umaanálise de causa raizdas oito falhas mais comuns em máquinas-ferramenta CNC. Vamos explorar as causas fundamentais, a lógica de diagnóstico e as soluções sistêmicas para ajudar as empresas a maximizar sua Eficácia Geral do Equipamento (OEE).

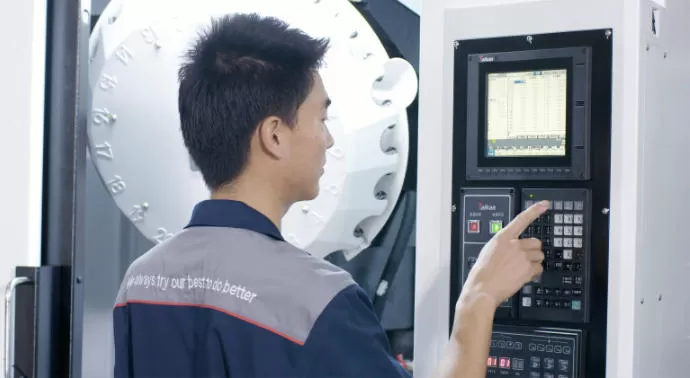

1. Falhas no Sistema CNC: Um Diagnóstico Conjunto de Hardware e Software

Mecanismo de Falha:
O sistema CNC é o "cérebro" da máquina. Um congelamento do sistema ou tela preta geralmente é acionado por um circuito temporizador watchdog do hardware, lógica corrompida do software do sistema ou perda de parâmetros críticos. A exibição de um código de alarme é a função de autodiagnóstico do sistema identificando uma anomalia específica.

Diagnóstico e Soluções Aprofundados:

• Nível de Hardware:Primeiro, verifique a estabilidade da fonte de alimentação (CC 5V/24V) na unidade NCU ou PCU. Flutuações de tensão podem causar operação errática da CPU. Se a falha persistir após uma reinicialização, verifique a tensão da bateria da placa-mãe; tensão baixa pode levar à perda de parâmetros na SRAM (Memória Estática de Acesso Aleatório).

• Software e Parâmetros:Para falhas de inicialização do sistema, considere um "apagamento total" ou inicialização (por exemplo, um reset NCK em comandos Siemens ou limpeza da PSRAM em FANUC). Para solucionar alarmes falsos, utilize a função de monitoramento do diagrama ladder do PLC (Controlador Lógico Programável). O rastreamento do estado dos sinais (via tabelas de estado da interface de I/O) permite a localização rápida de sensores ou atuadores externos de entrada defeituosos.

• Visão da Indústria:Os modernos sistemas CNC de alto desempenho contam com diagnóstico remoto integrado. Ao monitorar os logs do sistema em tempo real via Internet Industrial das Coisas (IIoT), os técnicos podem realizar ajustes remotos de parâmetros e corrigir vulnerabilidades.

2. Falhas no Spindle: Análise de Vibração e Otimização do Acionamento

Mecanismo de Falha:
Como núcleo de potência da máquina, a vibração anormal do spindle geralmente origina-se de desequilíbrio mecânico (por exemplo, balanceamento dinâmico inadequado da ferramenta/cone), desgaste dos rolamentos (levando a folga excessiva) ou perda de tensão nos componentes do acionamento (correias/engrenagens). A velocidade instável está tipicamente relacionada a parâmetros incorretos do laço de velocidade no servoacionamento ou a interferências no sinal de realimentação do encoder.

Diagnóstico e Soluções Aprofundados:

• Diagnóstico Mecânico:Utilize um analisador de vibração para detectar as frequências características dos rolamentos do spindle, distinguindo entre lubrificação deficiente (vibração de alta frequência) e fadiga das pistas dos rolamentos (impactos de baixa frequência). Para acionamentos por correia, verifique a tensão em relação às especificações do fabricante usando um tensiômetro.

• Diagnóstico Elétrico:Para flutuações de velocidade, concentre-se no cabo de realimentação do encoder. Certifique-se de que ele utilize blindagem com par trançado e tenha um aterramento dedicado para evitar interferências. Execute a função "Auto-tuning" no acionamento para otimizar os parâmetros PID dos laços de velocidade e corrente, combinando perfeitamente as características do motor com a carga mecânica.

• Criticidade da Manutenção:Para spindles motorizados, siga rigorosamente o tipo de lubrificante especificado e os intervalos de relubrificação. O excesso de graxa pode ser tão prejudicial quanto a falta, levando a uma dissipação térmica insuficiente e travamento.




3. Falhas no Sistema de Acionamento de Avanço: Compensação de Folga de Reversão e Ajuste do Servo

Mecanismo de Falha:
O fenômeno "stick-slip" (movimento brusco e intermitente) dos eixos é fundamentalmente causado por uma diferença significativa entre os coeficientes de atrito estático e dinâmico, ou por rigidez insuficiente do sistema servo para estabilidade em baixas velocidades. A imprecisão de posicionamento geralmente está ligada ao desgaste na transmissão mecânica (por exemplo, redução da pré-carga do fuso de esferas, acoplamentos frouxos) ou a um erro de seguimento configurado inadequadamente no sistema servo.

Diagnóstico e Soluções Aprofundados:

• Compensação Mecânica: Verifique regularmente a precisão de posicionamento e a repetibilidade usando um interferômetro a laser. Compense a zona morta de reversão inserindo os valores medidos através do parâmetro "Compensação de Folga de Reversão" do CNC. Se a folga for excessiva (tipicamente > 0,02-0,03 mm), inspecione a pré-carga da porca do fuso de esferas ou substitua os componentes desgastados.

• Otimização do Servo: Em caso de alarmes de sobrecurso, além da recuperação manual, verifique os parâmetros de limite programável (por exemplo, parâmetros FANUC 1320/1321) e a confiabilidade dos fins de curso de hardware.

• Manutenção de Precisão: Em máquinas de grande porte, verifique o funcionamento do sistema de lubrificação das guias. A falha na lubrificação destrói diretamente o filme de óleo sobre as guias, levando ao stick-slip e desgaste prematuro.

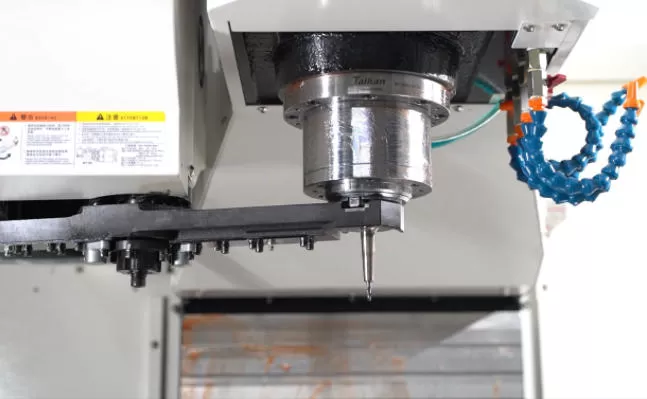

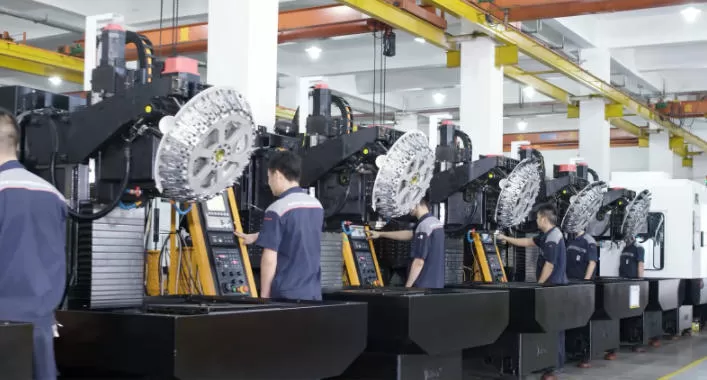

4. Falhas no Sistema de Troca de Ferramentas: Análise Lógica do Fluxo de Sinal e Engate Mecânico

Mecanismo de Falha:
Falhas no Trocador Automático de Ferramentas (ATC) emmáquinas-ferramenta CNCfrequentemente originam-se de uma interação complexa de problemas mecânicos e elétricos. A falha na fixação da ferramenta geralmente resulta de molas prato fatigadas no mecanismo do tirante ou de um curso insuficiente do cilindro de desaperto. Enquanto isso, o travamento durante uma troca de ferramenta é causado por sinais de intertravamento incorretos que interrompem as operações sequenciais, como o tombamento do pote e a rotação ou extensão do braço manipulador.

Diagnóstico e Soluções Aprofundados:

• Lógica Pneumática/Hidráulica: Verifique se o pressostato no sistema pneumático está sendo acionado adequadamente. Inspecione os carretéis das válvulas solenoides hidráulicas quanto a emperramento. Para tirantes hidráulicos, verifique o nível do fluido e os vedadores quanto a vazamentos internos que possam reduzir a força de fixação.

• Intertravamento de Sinais: Use a tela de status do PLC para monitorar a sequência de troca de ferramenta. Em caso de queda de ferramenta, priorize a verificação dos sensores de posição do braço manipulador (por exemplo, sensores magnéticos ou de proximidade) quanto a corrupção ou atraso no sinal. Verifique se a orientação do spindle está precisa e consistente.

• Alinhamento de Precisão: O alinhamento entre o braço manipulador, o pote de ferramentas e o spindle deve ser mantido dentro de tolerâncias de nível micrométrico. Use uma ferramenta mestra ou um calibrador para a calibração precisa da origem do braço.

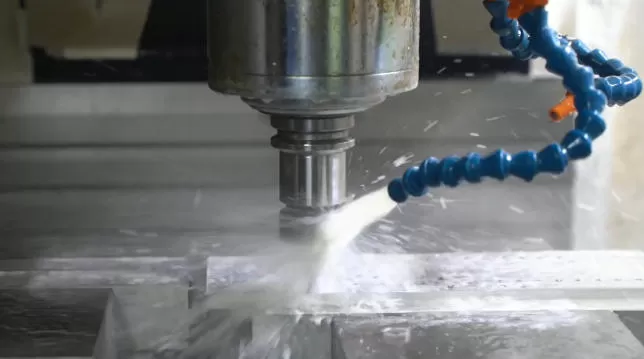

5. Falhas no Sistema de Refrigeração: Monitoramento de Fluxo e Filtração

Mecanismo de Falha:
As falhas no sistema de refrigeração frequentemente se originam de "entupimento". O acúmulo de cavacos (limalha) no fluido refrigerante pode bloquear as linhas ou danificar o rotor da bomba. Os desarmes por sobrecarga do motor geralmente são devidos ao travamento da bomba ou à falta de uma fase na alimentação elétrica.

Diagnóstico e Soluções Aprofundados:

• Verificação Elétrica: Meça a resistência trifásica do motor da bomba de refrigerante para verificar o equilíbrio e a resistência de isolamento. Para uma bomba que não parte, além de verificar a alimentação principal, certifique-se de que o relé de sobrecarga térmica não desarmou e precisa ser rearmado.

• Gestão do Fluido: O passo principal é limpar o tanque de refrigerante e substituir/limpar os filtros. Para vazamentos nas linhas, determine se são devidos a conexões frouxas ou à degradação das mangueiras pela corrosão do refrigerante. A implementação de sensores de nível e fluxo fornece monitoramento em tempo real para evitar a queima da peça por falta de refrigerante.

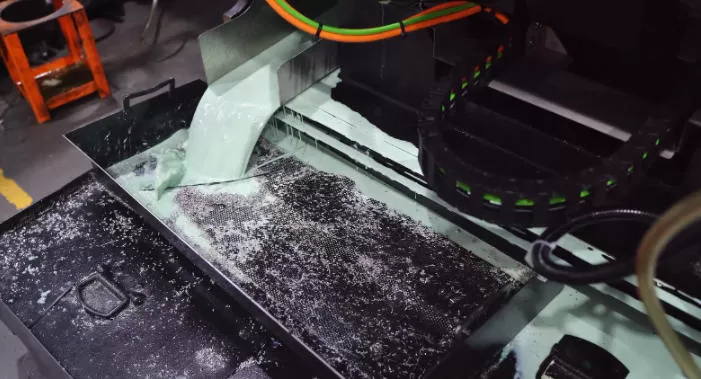

6. Falhas no Transportador de Cavacos: Sobrecarga de Torque e Travamento Mecânico

Mecanismo de Falha:
Os transportadores de cavacos (tipicamente do tipo correia articulada ou rosca sem-fim) falham quando o motor não funciona (problema elétrico/de alimentação) ou quando os cavacos não são descarregados eficientemente (sobrecarga mecânica). Essa sobrecarga geralmente é devida a um volume de corte excessivamente alto ou ao descarrilamento e travamento da corrente devido à tensão inadequada.

Diagnóstico e Soluções Aprofundados:

• Tratamento de Sobrecarga:Quando ocorrer um alarme do transportador, primeiro remova os cavacos acumulados na entrada e na saída. Gire manualmente o eixo do motor (ou acoplamento) para determinar se o mecanismo está travado mecanicamente.

• Manutenção Mecânica:Inspecione a correia articulada quanto a desgaste e ajuste a tensão da corrente de acordo com o manual (por exemplo, algumasmáquinas CNC VMCespecificam uma folga da correia de 6–10 mm). A sobrecarga crônica pode queimar o fusível do motor de acionamento ou danificar o limitador de torque.

• Integração da Automação:Programe o transportador para operar intermitentemente, sincronizado com o ciclo de usinagem, evitando grandes ondas de cavacos que podem sobrecarregar o sistema.

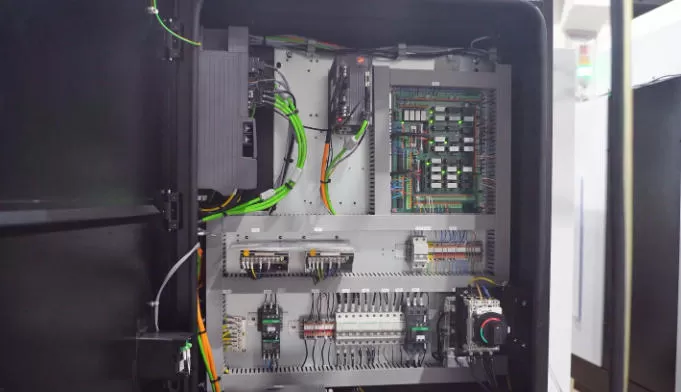

7. Falhas no Sistema Elétrico: Supressão de Ruído e Envelhecimento de Componentes

Mecanismo de Falha:
As falhas elétricas são frequentemente as mais aleatórias. Contatos de contatores picotados levam a circuitos intermitentes, enquanto uma bobina de relé com defeito pode inutilizar um circuito de comando. Além da falha dos componentes, a Interferência Eletromagnética (EMI) é uma grande culpada, frequentemente corrompendo os sinais do encoder e causando "gagueira" nos eixos ou desvio de posição.

Diagnóstico e Soluções Aprofundados:

• Verificações em Nível de Componente:Use um multímetro para medir a queda de tensão nos contatos e verificar resistência excessiva. Para fontes de alimentação chaveadas, meça a tensão de saída quanto a ondulações excessivas.

• Contramedidas contra Ruído:Siga rigorosamente as práticas de cabeamento que separam os cabos de sinal dos cabos de potência. Para inversores (VFDs) que causam interferência, instale filtros EMC na entrada de alimentação e garanta que a resistência de aterramento da máquina seja inferior a 1 Ω.

• Monitoramento Preditivo:O uso de termografia infravermelha para escanear o painel elétrico pode identificar efetivamente "pontos quentes" causados por conexões ruins ou componentes em degradação antes que causem uma parada.




8. Falhas de Precisão: Compensação de Erros Geométricos e Térmicos

Mecanismo de Falha:
A falha em atender à tolerância da peça é uma questão complexa e multifacetada. Pode derivar deperda de precisão geométrica(por exemplo, alterações no nivelamento da máquina, desgaste da retilineidade das guias),deflexão do sistema de processo(deflexão da ferramenta/peça), ouerros térmicos(crescimento do spindle, expansão térmica do fuso de esferas).

Diagnóstico e Soluções Aprofundados:

• Calibração Geométrica: Use níveis eletrônicos e interferômetros a laser para verificar as precisões geométricas fundamentais (por exemplo, planeza da mesa, perpendicularidade do spindle em relação aos eixos). Se estiver fora da tolerância, as ações corretivas variam desde o rasqueteamento de precisão até o ajuste dos calços de nivelamento.

• Compensação de Erro Térmico: Para desvios dimensionais durante longos ciclos de produção, implemente a compensação de erro térmico. Isso envolve colocar sensores de temperatura (por exemplo, RTDs PT100) em pontos-chave, criar um modelo de deformação térmica (por exemplo, usando redes neurais) e fazer com que o sistema CNC compense o movimento dos eixos em tempo real.

• Otimização do Processo: Verifique o desgaste da ferramenta (que pode ser monitorado pela carga do spindle) e confirme se os parâmetros de corte (velocidades, avanços, profundidade de corte) são ótimos para evitar vibrações ou deflexões induzidas pelo processo.




9. Conclusão

O cenário do diagnóstico de falhas em máquinas CNC está entrando firmemente em uma nova era orientada por dados. Ao combinar um profundo entendimento dosmecanismos físicoscom avançadastécnicas de processamento de sinais(como análise de vibração e análise da assinatura de corrente do motor), os engenheiros podem não apenas resolver os problemas existentes mais rapidamente, mas também prever e prevenir futuros por meio do monitoramento contínuo da condição. Dominar a lógica de diagnóstico descrita acima é um passo fundamental na evolução de um "técnico de manutenção" para um "gestor da saúde da máquina-ferramenta".
