Name: Torno horizontal CNC D-L45
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Características do torno horizontal CNC D-L45

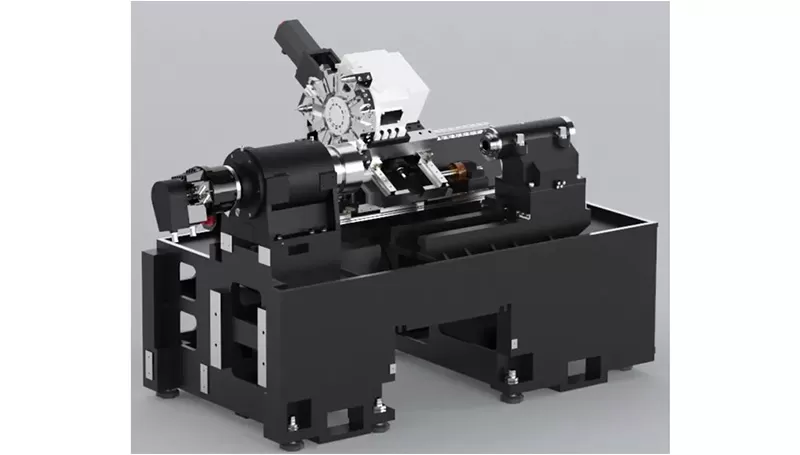

Estrutura Geral

A máquina-ferramenta apresenta um layout integrado mecânico, elétrico e hidráulico com uma cama de trilhos alto-baixo integral de 30°, oferecendo vantagens como estrutura compacta, alta rigidez, remoção suave de cavacos e operação conveniente.

As guias são guias rolantes, e os componentes de acionamento utilizam fusos de esferas silenciosos e de alta velocidade, proporcionando vantagens como alta velocidade, baixa geração de calor e alta precisão de posicionamento. A máquina-ferramenta é totalmente fechada, com remoção manual de cavacos, lubrificação automática e refrigeração automática. Todos os principais componentes básicos são fundidos em areia de resina de alta qualidade e materiais de ferro fundido de alta resistência, garantindo alta rigidez e precisão estável.

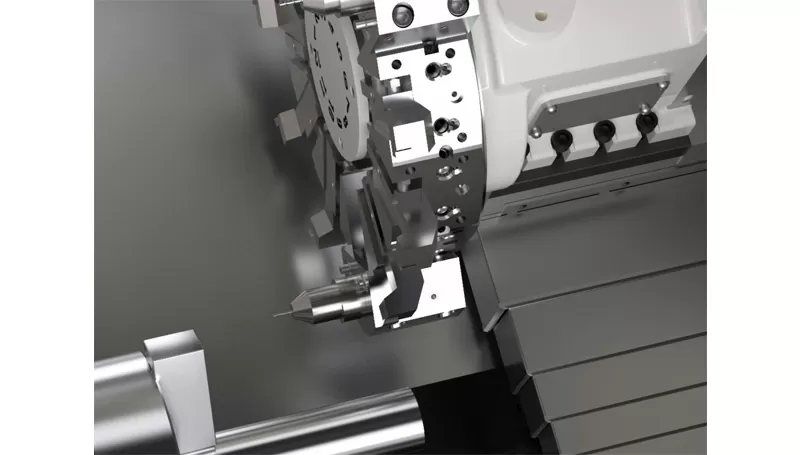

Fuso motorizado

O sistema de acionamento principal desta máquina-ferramenta utiliza um servo motor de alto desempenho, que aciona o fuso para girar por meio de uma correia. A faixa de rotação do fuso é de 0-2800 r/min. O suporte dianteiro do fuso utiliza rolamentos de rolos cilíndricos de dupla carreira e dois conjuntos de rolamentos de esferas de contato angular de alta precisão, enquanto o suporte traseiro utiliza rolamentos de rolos cilíndricos de dupla carreira, atendendo aos requisitos para suportar forças de corte axiais e radiais.

Dirigir

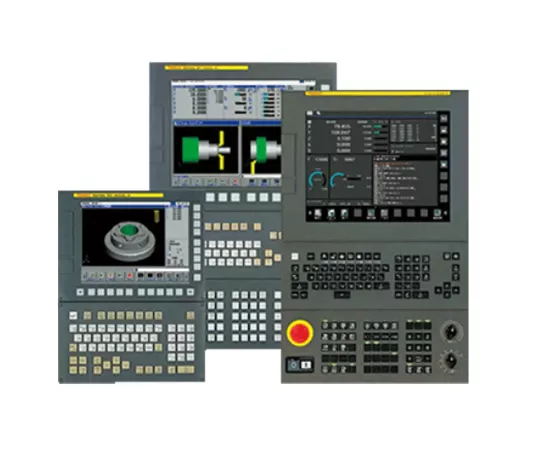

Os acionamentos longitudinal e lateral utilizam servomotores de alto desempenho SIEMENS/Fanuc, garantindo alta precisão de posicionamento e operação flexível e confiável.

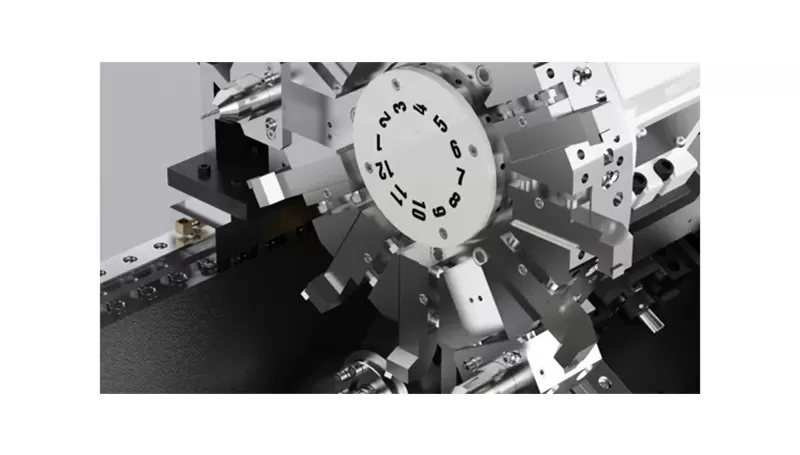

magazine de ferramentas

Esta máquina-ferramenta utiliza uma torre servo, que apresenta alta velocidade de troca de ferramenta e alta confiabilidade.

Aplicação do torno CNC horizontal D-L45

Amplamente utilizado na usinagem de peças rotativas, como discos e eixos de médio e pequeno porte, apresentando forte desempenho de processamento e alta precisão de posicionamento. Possui vantagens profissionais de usinagem, especialmente nos setores de metalurgia, incluindo engrenagens, rolamentos, unidades de cubo de roda pequenas, energias renováveis, indústria petrolífera e peças automotivas.

Vantagens de processamento

Exemplo de peça de trabalho 1

Exemplo de Peça 2

Exemplo de Peça 3

Exemplo de Peça de Trabalho 4

Especificações do Torno Horizontal D-L45

Name		Unit	Especificação	Notas
Faixa de processamento	Diâmetro máximo de torneamento sobre o barramento	mm	φ650
	Diâmetro máximo de usinagem (árvore/disco)	mm	φ380/φ450
	Comprimento máximo de usinagem	mm	560
	Diâmetro máximo da barra	mm	φ75
Curso	Curso do eixo X	mm	240
	Potência do motor do eixo X / torque de parada	kw/Nm	2.2/38
	Curso do eixo Z	mm	580
	Potência do motor do eixo Z / torque de parada	kw/Nm	2.2/38
Árvore	Potência de saída (S1/S6)	kw	11/22
	Tipo de extremidade da árvore		A2-8
	Velocidade da árvore	r/min	0-2800
	Diâmetro do furo da árvore	mm	φ87
Velocidade rápida	Velocidade de deslocamento rápido (eixo X)	m/min	30
	Velocidade de deslocamento rápido (eixo Z)	m/min	30
	Velocidade de avanço de corte	mm/min	1~8000
Ferramenta	Capacidade de ferramentas	T	12
	Tempo de indexação da ferramenta	Segundos/posição	0.5
	Tamanho do corpo da ferramenta do torno	mm	25×25
	Diâmetro máximo da ferramenta de mandrilar	mm	40
Precisão	Precisão de posicionamento (eixo X)	mm	0.006
	Precisão de posicionamento (eixo Z)	mm	0.006
	Repetibilidade (eixo X)	mm	0.004
	Repetibilidade (eixo Z)	mm	0.004
Outros	Capacidade da fonte de alimentação	kVA	20
	Volume do tanque de refrigerante à base de fluoreto	L	150
	Dimensões da máquina-ferramenta	mm	2480×1840×2120	Tanque de remoção manual de cavacos
	Peso líquido da máquina-ferramenta (aprox.)	kg	3800

As informações nesta página são apenas para referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
