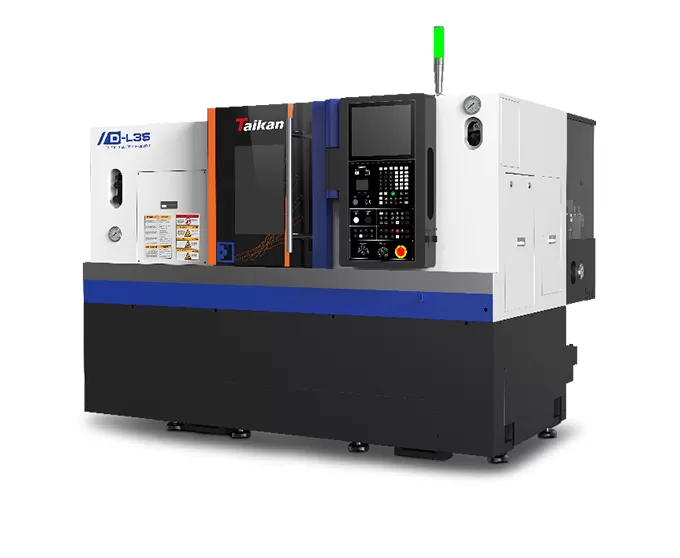

Name: Torno horizontal CNC D-L35
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do torno horizontal CNC D-L35

Estrutura Geral

As características estruturais da base da máquina com trilhos altos e baixos de 30°. Após a análise FEA, o layout das nervuras de reforço é otimizado para obter excelente rigidez e baixa vibração.
O eixo X/Z utiliza um guia de roletes pesado classe P de 35mm com estrutura de grande vão, capaz de lidar com operações de alta carga.

fuso motorizado

Ele adota rolamentos especiais de grau P4 para máquinas-ferramenta e é lubrificado com graxa especial para rolamentos, garantindo boa precisão e longa vida útil.
As características de alta rigidez e alto torque do fuso motorizado melhoram significativamente a eficiência de produção e processamento, alcançando um excelente efeito de re-corte do fuso.

Os componentes do fuso são resfriados a água ou a óleo para reduzir o impacto do aquecimento do fuso na precisão da usinagem.

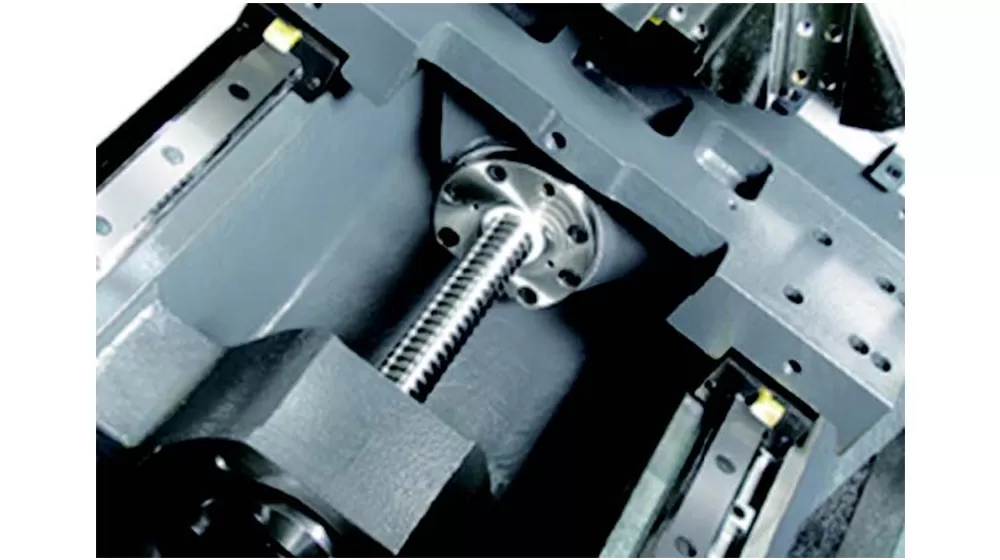

Parafuso de precisão e guia linear

O eixo X/Z utiliza um fuso oco esférico silencioso de alta velocidade 32 importado. O fuso adota um processo de pré-tensionamento para reduzir efetivamente o impacto do aquecimento do fuso na precisão de transmissão.

O avanço rápido pode atingir 30m/min, a precisão de posicionamento é de 0.003mm; os eixos X/Z usam roletes de 35mm

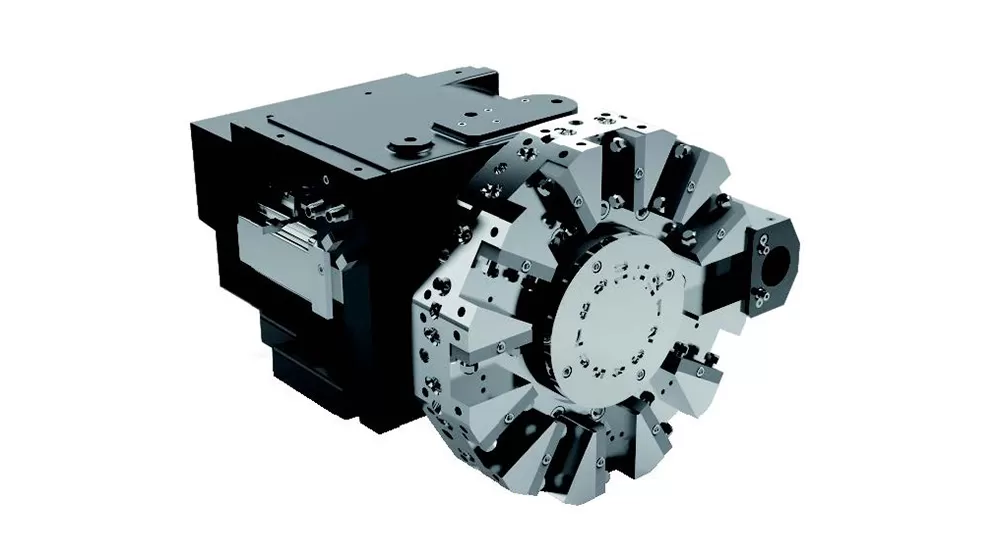

Torreta servo

A torre de ferramentas padrão é acionada por um servomotor e possui um mecanismo de redução interna para movimentação precisa e confiável.
A torre de ferramentas pode girar em ambas as direções, e a velocidade de resposta da troca de ferramentas é rápida e suave.

A máquina de torno CNC horizontal é equipada com ferramentas especiais para evitar efetivamente as limalhas de ferro e aumentar significativamente a vida útil da ferramenta.

Aplicação do torno horizontal CNC D-L35

Esta máquina de torno CNC é amplamente utilizada no processamento de discos de médio e pequeno porte, eixos e outras peças rotativas. Ela possui forte desempenho de processamento e alta precisão de posicionamento. É especialmente profissional em áreas metálicas, como engrenagens, rolamentos, pequenas unidades de cubo de roda, novas energias, indústria petrolífera e peças automotivas.

Exemplo de Peça 1

Exemplo 2 de Peça de Trabalho

Exemplo de Peça de Trabalho 3

Exemplo de Peça de Trabalho 4

Especificações do Torno Horizontal D-L35

Name		Unit	Especificação	Observações
Faixa de usinagem	Diâmetro máximo de torneamento sobre o barramento	mm	φ500
	Diâmetro máximo de usinagem (eixo/disco)	mm	φ300/φ350
	Comprimento máximo de usinagem	mm	560
	Diâmetro máximo de barra	mm	φ52
Curso	Curso do eixo X	mm	190
	Potência do motor eixo X / torque de parada	kw/Nm	2.2/38
	Curso do eixo Z	mm	580
	Potência do motor eixo Z / torque de parada	kw/Nm	2.2/38
Eixo-árvore	Potência de saída (S1/S6)	kw	11/22
	Tipo de extremidade do eixo-árvore		A2-6
	Velocidade do eixo-árvore	r/min	0-4000
	Diâmetro do furo do eixo-árvore	mm	φ63
Velocidade rápida	Velocidade de deslocamento rápido (eixo X)	m/min	30
	Velocidade de deslocamento rápido (eixo Z)	m/min	30
	Velocidade de avanço de corte	mm/min	1~8000
Ferramenta	Capacidade de ferramentas	T	12
	Tempo de indexação da ferramenta	Segundos/bit	0.5
	Tamanho do corpo da ferramenta de torno	mm	25×25
	Diâmetro máximo da ferramenta de mandrilar	mm	40
Precisão	Precisão de posicionamento (eixo X)	mm	0.006
	Precisão de posicionamento (eixo Z)	mm	0.006
	Repetibilidade (eixo X)	mm	0.004
	Repetibilidade (eixo Z)	mm	0.004
Outros	Capacidade da fonte de alimentação	kVA	20
	Volume do tanque de refrigerante com flúor	L	150
	Dimensões da máquina-ferramenta	mm	2430×1740×2030	Tanque de água para remoção manual de cavacos
	Peso líquido da máquina-ferramenta (aprox.)	kg	3600

As informações nesta página são apenas para referência. As especificações e detalhes podem mudar devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
