Guia de Compra de Máquina CNC de 5 Eixos: Como Escolher a Solução Certa para Manufatura de Precisão

Na moderna fabricação de precisão, a demanda por geometrias complexas, tolerâncias mais apertadas e ciclos de produção mais rápidos continua a crescer. Indústrias como eletrônicos de consumo (3C), veículos de nova energia, aeroespacial e equipamentos de comunicação 5G exigem componentes com formas intrincadas e altíssima precisão.

As máquinas tradicionais de 3 eixos frequentemente enfrentam dificuldades para atender a esses requisitos de forma eficiente. A usinagem CNC de 5 eixos tornou-se, portanto, essencial para fabricantes que buscam aumentar a produtividade, reduzir configurações e melhorar a precisão da usinagem.

Para fabricantes globais, distribuidores e gerentes de compras, escolher a máquina CNC de 5 eixos certa é um investimento estratégico. Este guia explora como a usinagem de 5 eixos funciona, suas vantagens e os principais fatores a considerar ao selecionar a melhor solução para suas necessidades de produção.

Por que a usinagem CNC de 5 eixos é o padrão da indústria para peças complexas?

À medida que os designs de produtos se tornam mais sofisticados, os fabricantes precisam produzir componentes com superfícies curvas, cavidades profundas e recursos multiangulares. A usinagem tradicional geralmente exige múltiplas configurações para alcançar diferentes lados de uma peça, o que aumenta o tempo de produção e introduz erros de posicionamento. UmaMáquina CNC de 5 eixosresolve esse desafio ao permitir que a ferramenta de corte ou a peça de trabalho se mova simultaneamente ao longo de cinco eixos diferentes. Essa capacidade possibilita a usinagem de praticamente qualquer ângulo em uma única configuração. De acordo com a Sociedade Americana de Engenheiros Mecânicos (ASME), a usinagem multieixo melhora significativamente a precisão de fabricação e reduz os erros causados pelo reposicionamento repetido da peça. (Fonte: ASME – O que é usinagem de 5 eixos) Fabricantes que adotam a usinagem de 5 eixos podem alcançar maior liberdade de design, produtividade aprimorada e maior precisão de usinagem em comparação com métodos tradicionais.

Compreendendo as máquinas CNC de 5 eixos

UmaMáquina CNC de 5 eixosopera usando cinco eixos de movimento: três eixos lineares (X, Y e Z) combinados com dois eixos rotacionais. Esses movimentos rotacionais adicionais permitem que a ferramenta de corte se aproxime da peça de trabalho por várias direções, tornando possível usinar geometrias complexas e peças com múltiplas superfícies em uma única configuração. Em comparação com a usinagem tradicional de 3 eixos, essa capacidade multidirecional reduz significativamente os erros de reposicionamento e melhora a precisão da usinagem, especialmente ao produzir peças com superfícies curvas, cavidades profundas ou ângulos complexos.

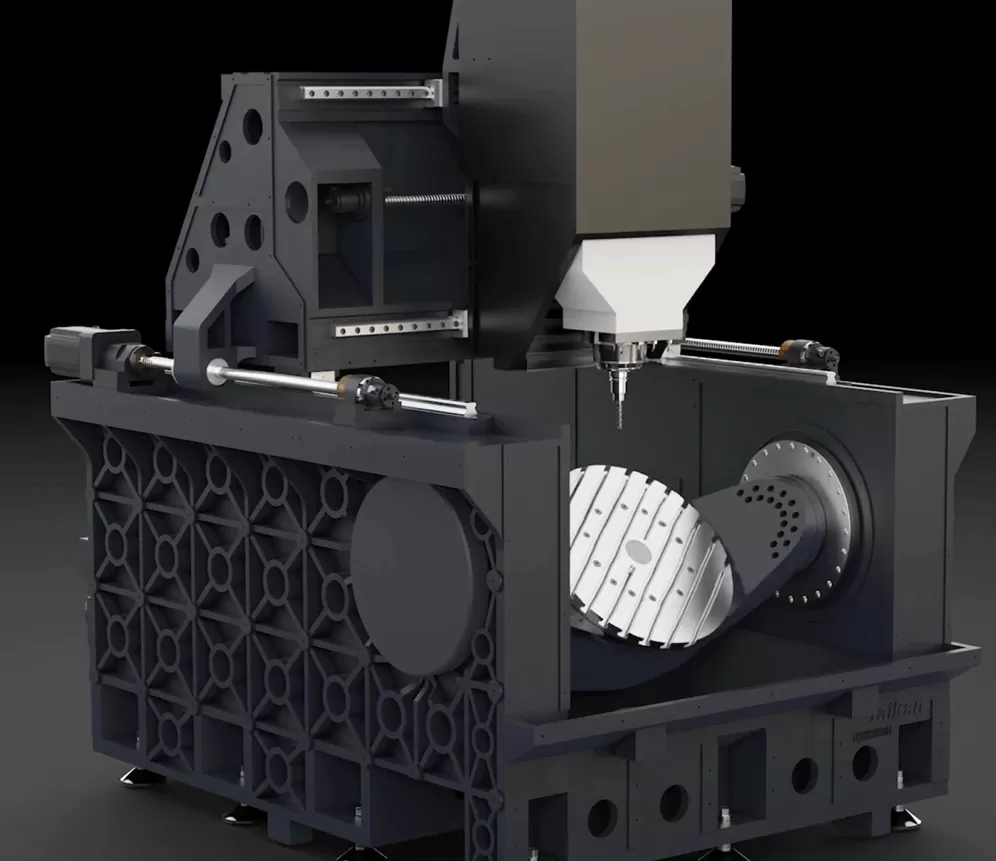

Configurações comuns de máquinas de 5 eixos

Diferentes estruturas de máquinas são projetadas para atender a vários requisitos de usinagem. As configurações mais comuns incluem:

• Máquinas do tipo trunnion

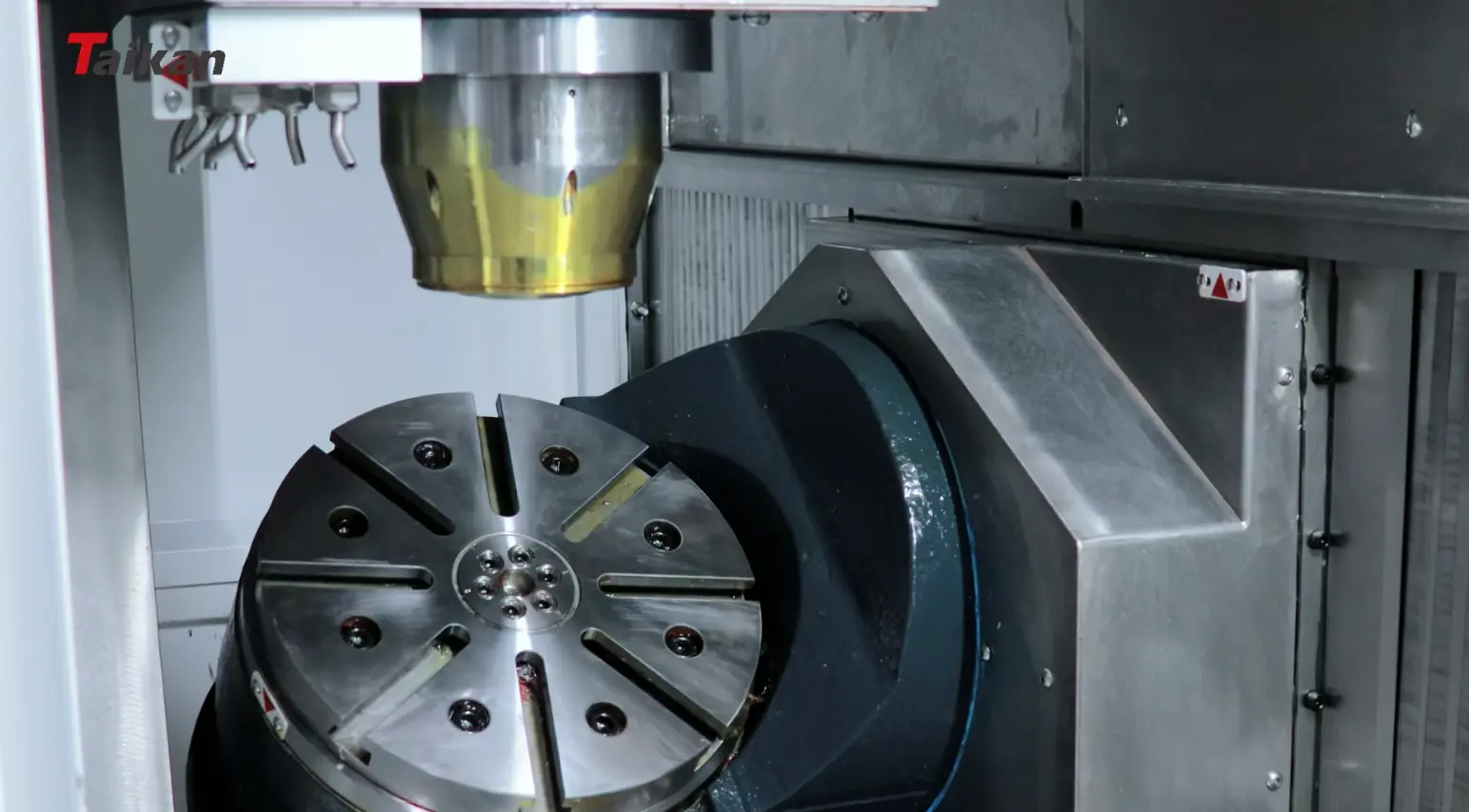

  Nessa configuração, a mesa gira e inclina enquanto o eixo-árvore permanece fixo. Máquinas trunnion são amplamente utilizadas para usinagem de alta precisão de componentes pequenos e médios, particularmente na fabricação de moldes de precisão e na indústria aeroespacial.

• Máquinas de cabeçote orientável
  Aqui, o cabeçote do eixo-árvore realiza os movimentos rotacionais. Este design oferece maior flexibilidade ao usinar peças maiores ou mais altas, tornando-o adequado para peças estruturais complexas.

• Máquinas do tipo pórtico


Centro de usinagem de pórtico de 5 eixosapresentam uma estrutura em ponte que proporciona excelente rigidez e estabilidade. São comumente usadas para componentes grandes e tarefas de usinagem pesada em indústrias como automotiva e de fabricação mecânica.

Soluções de usinagem de 5 eixos da Taikan

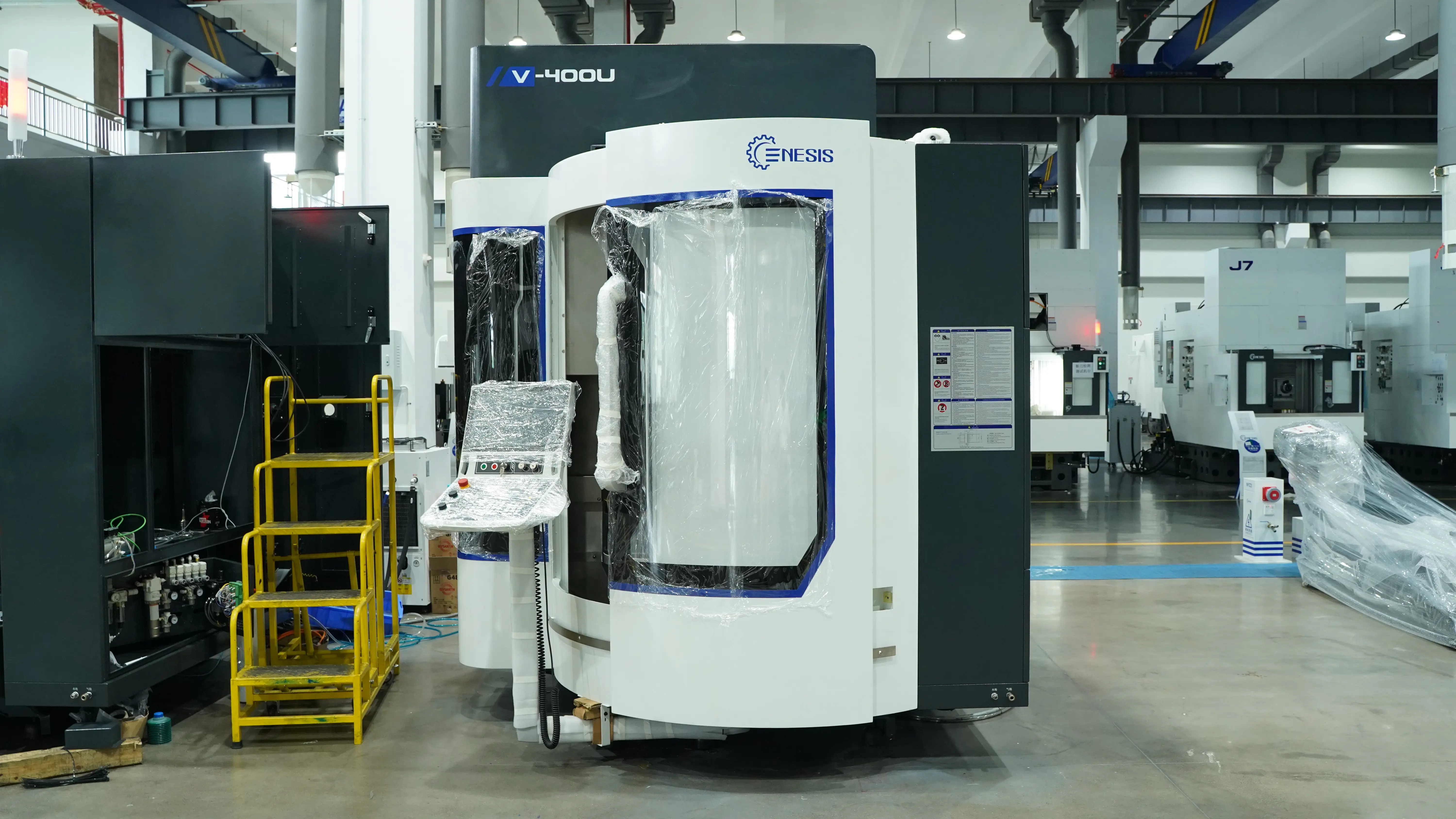

Para atender à crescente demanda por produção de peças complexas e de alta precisão, a Taikan Machine oferece várias soluções avançadas de usinagem de 5 eixos. Por exemplo, oCentro de usinagem vertical de 5 eixosé projetado para usinagem de múltiplas superfícies de alta precisão de componentes complexos.

Além disso, a Taikan fornece capacidades integradas de fresamento e torneamento através de sua Série FHCentros de usinagem de fresamento e torneamento de 5 eixos, permitindo que múltiplos processos de usinagem sejam concluídos em uma única configuração. Para fabricação de precisão em larga escala, a Taikan também oferece centros de usinagem de 5 eixos tipo pórtico, que fornecem a rigidez e a estabilidade necessárias para usinar peças maiores.

Equipadas com sistemas de controle CNC avançados e tecnologia de eixo-árvore de alta velocidade, essas máquinas são projetadas para suportar usinagem eficiente e estável em aplicações industriais exigentes.

Principais vantagens da usinagem de 5 eixos

A principal vantagem de uma máquina CNC de 5 eixos é sua capacidade de usinar peças complexas em uma única configuração, movendo a ferramenta de corte ao longo de cinco eixos diferentes. Isso reduz erros de reposicionamento, melhora a precisão da usinagem e aumenta a eficiência geral da fabricação.

• Redução de configurações

Ao acessar múltiplas faces de uma peça em uma única fixação, a usinagem de 5 eixos elimina o reposicionamento repetido, reduzindo o tempo de configuração e melhorando a precisão.

• Acabamento superficial aprimorado

Trajetórias de ferramenta contínuas ajudam a evitar marcas de testemunha causadas pelo reposicionamento da peça, resultando em acabamentos superficiais mais suaves e consistentes.

• Precisão aprimorada

Os eixos rotacionais adicionais permitem o uso de ferramentas de corte mais curtas, reduzindo a deflexão e a vibração da ferramenta e permitindo tolerâncias de usinagem mais apertadas.

• Maior eficiência

Menos configurações e operações de usinagem contínuas encurtam os ciclos de produção e aumentam a produtividade da fabricação.

• Versatilidade para geometrias complexas

A usinagem de 5 eixos pode produzir rebaixos, cavidades profundas e estruturas com múltiplas superfícies que são difíceis ou impossíveis de alcançar com máquinas tradicionais de 3 eixos.

Usinagem CNC de 3 eixos vs 4 eixos vs 5 eixos: principais diferenças

Como escolher a máquina CNC de 5 eixos certa para sua fábrica?

Escolher aMáquina CNC de 5 eixoscerta depende do equilíbrio entre requisitos de usinagem, volume de produção e metas de fabricação de longo prazo.

• Tamanho e complexidade da peça

Comece analisando o tamanho, o peso e a complexidade geométrica das peças que você planeja produzir. Componentes de precisão menores geralmente se beneficiam de máquinas de 5 eixos tipo trunnion, enquanto peças estruturais maiores podem exigir máquinas tipo pórtico com maior rigidez.

• Precisão e tolerâncias necessárias

Diferentes indústrias exigem diferentes tolerâncias de usinagem. Aplicações como eletrônicos 3C, moldes de precisão e componentes aeroespaciais frequentemente requerem alta precisão posicional e desempenho de usinagem estável.

• Desempenho do eixo-árvore

A velocidade, a potência e o torque do eixo-árvore determinam a capacidade de usinagem. Eixos-árvore de alta velocidade são ideais para alumínio e componentes de precisão, enquanto maior torque é necessário para materiais mais duros.

• Sistema de controle CNC

Um sistema CNC confiável com forte capacidade de interpolação e sincronização de 5 eixos garante trajetórias de ferramenta suaves e movimento multieixo estável durante operações de usinagem complexas.

• Rigidez da máquina e estabilidade térmica

Uma estrutura de máquina rígida e controle térmico estável são essenciais para manter a precisão da usinagem durante longos ciclos de produção.

• Custo e valor de longo prazo

Além do investimento inicial, os fabricantes devem avaliar os benefícios de longo prazo da eficiência aprimorada, redução de configurações e maior rendimento de produção.

• Experiência do fornecedor e suporte técnico

A parceria com umFabricante chinês de máquinas CNCexperiente, como a Taikan, proporciona acesso a treinamento profissional, suporte de manutenção contínuo e assistência técnica durante todo o ciclo de vida da máquina.

FAQs

P: O que é usinagem CNC de 5 eixos?

R: É um processo no qual a máquina se move ao longo de cinco eixos (três lineares, dois rotacionais) para usinar peças complexas de vários ângulos em uma única configuração.

P: Como a usinagem de 5 eixos difere da de 3 eixos?

R: A principal diferença é a adição de dois eixos rotacionais. Enquanto as máquinas de 3 eixos se movem apenas nas direções X, Y e Z, as máquinas de 5 eixos podem inclinar e girar a ferramenta ou a peça de trabalho. Isso permite melhor acesso a superfícies complexas, reduz o número de configurações e melhora a precisão da usinagem.

P: A usinagem CNC de 5 eixos é adequada para pequenas fábricas?

R: Sim, com modelos como a Série T-U da Taikan, é acessível para trabalhos de precisão nos setores 3C ou mecânicos, oferecendo escalabilidade.

P: Quais indústrias mais se beneficiam da usinagem CNC de 5 eixos?

R: As indústrias que exigem geometrias complexas e alta precisão são as mais beneficiadas. Isso inclui aeroespacial, veículos de nova energia (NEVs), eletrônicos de consumo (3C), dispositivos médicos e fabricação mecânica avançada.

P: Qual manutenção é necessária para uma máquina CNC de 5 eixos?

R: A manutenção regular normalmente inclui verificar o desempenho do eixo-árvore, sistemas de lubrificação, alinhamento dos eixos e componentes de controle CNC. A manutenção adequada ajuda a manter a precisão da usinagem e prolonga a vida útil da máquina.

P: Por que escolher a máquina CNC de 5 eixos da Taikan?

R: Com 20 anos de experiência, patentes e suporte global, a Taikan oferece soluções confiáveis e personalizáveis.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
