Qual é a diferença entre centros de usinagem horizontais e verticais?

No cenário competitivo da manufatura moderna, selecionar o equipamento CNC certo é a base da lucratividade e da precisão. Para proprietários de oficinas mecânicas e gerentes de produção, o debate geralmente se resume a uma decisão crítica: Centro de Usinagem Vertical (VMC) vs. Centro de Usinagem Horizontal (HMC).

Embora ambas as plataformas utilizem ferramentas de corte rotativas para remover material de uma peça, seus designs estruturais determinam capacidades claramente diferentes. Compreender as diferenças sutis entre as tecnologias VMC e HMC é essencial para otimizar os tempos de ciclo, maximizar o ROI e dimensionar suas soluções de fabricação.

Aqui está uma comparação profissional aprofundada entre centros de usinagem CNC verticais e horizontais para ajudá-lo a fazer um investimento informado.

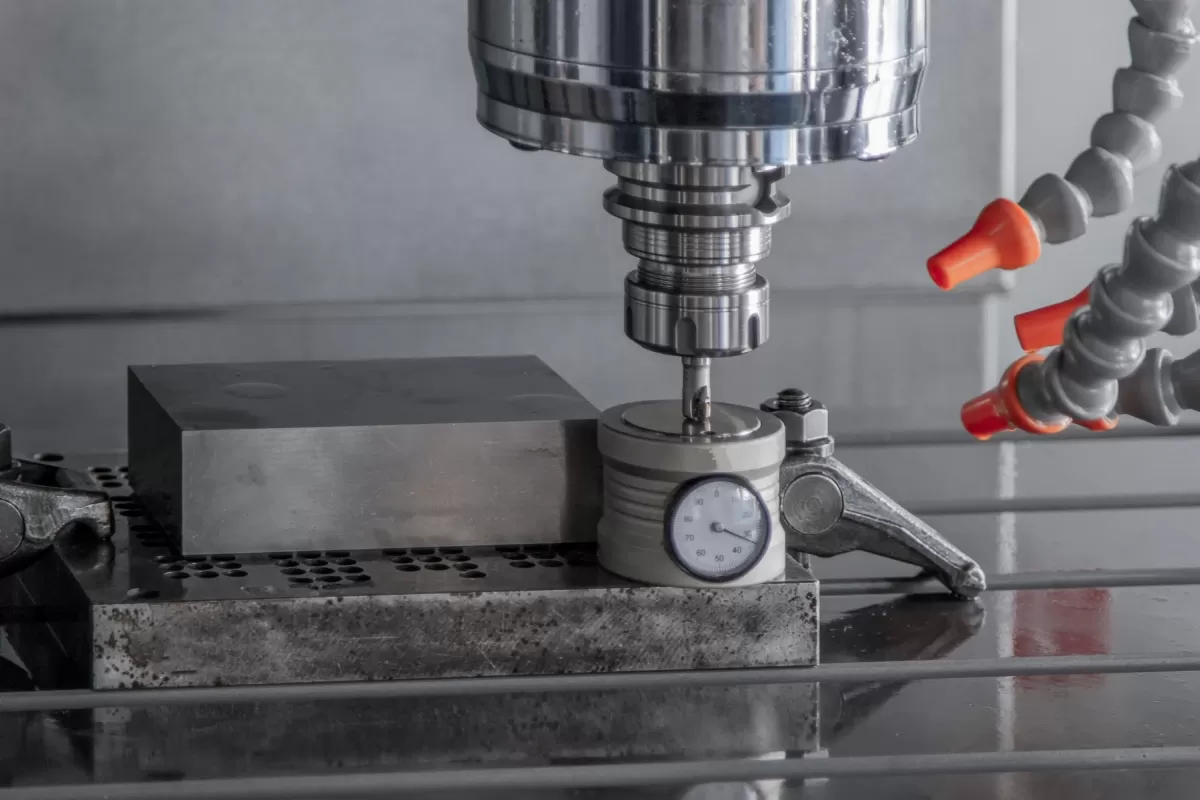

O que é um Centro de Usinagem Vertical (VMC)?

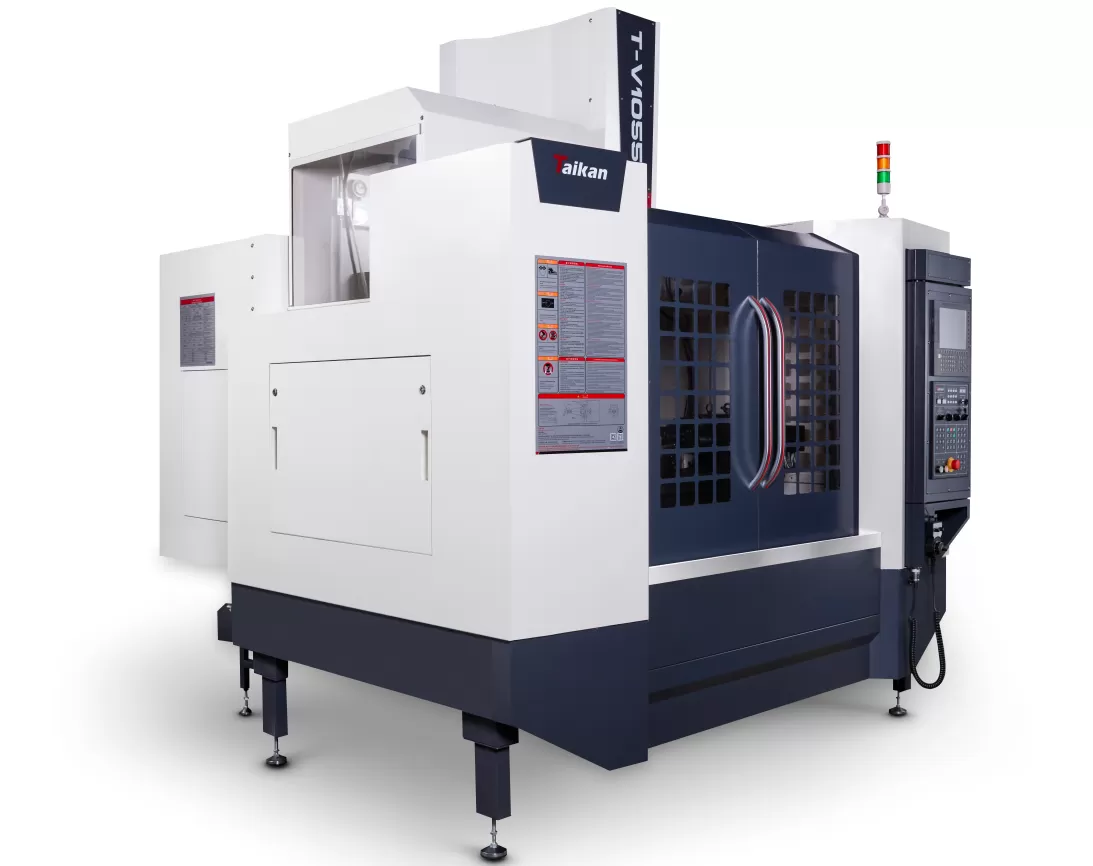

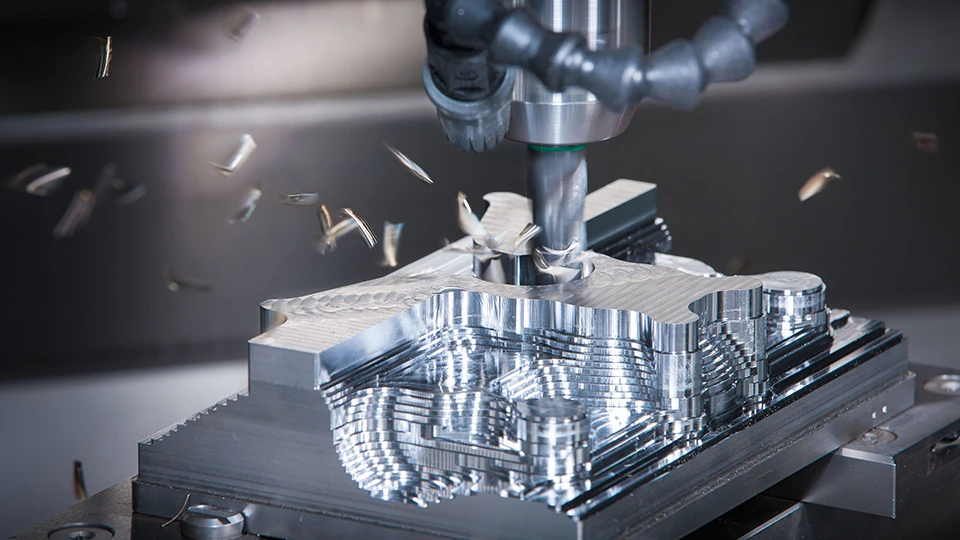

UmCentro de Usinagem Vertical(VMC) apresenta um eixo-árvore orientado verticalmente. A ferramenta de corte desce de cima para fresar a superfície superior da peça, que normalmente é fixada em uma mesa de trabalho padrão.

Ideal para: peças planas, trabalhos em chapas, cavidades de moldes e operações de usinagem de face única.

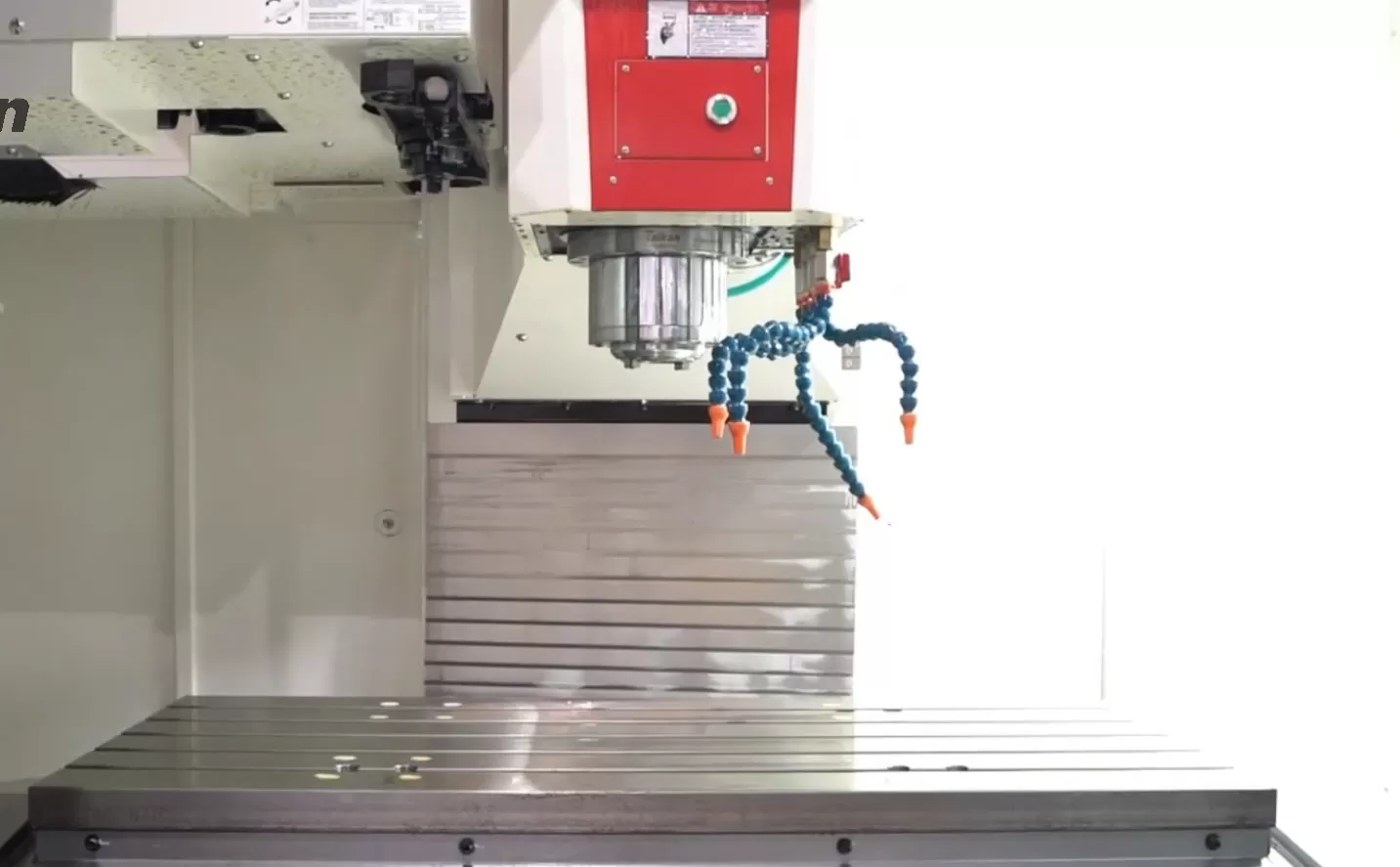

Principais Vantagens do VMC

• Facilidade de Configuração e Operação: Como a árvore está posicionada acima da mesa, os operadores têm uma visão clara e desobstruída da ação de corte. Isso torna os VMCs altamente intuitivos para configuração, solução de problemas e design personalizado de dispositivos de fixação.

• Investimento Inicial Mais Baixo: Os VMCs são estruturalmente menos complexos do que seus equivalentes horizontais, resultando em um gasto de capital inicial significativamente menor.

• Pegada Compacta: Geralmente, as máquinas CNC verticais ocupam menos espaço no chão, tornando-as ideais para oficinas com espaço limitado.

• Versatilidade em Pequenas Séries: Excelente para produção de alta mistura e baixo volume e prototipagem rápida.

Limitações do VMC

• Evacuação de Cavacos Deficiente: A gravidade trabalha contra o VMC. Os cavacos tendem a se acumular em cavidades profundas, o que pode causar recorte, desgaste acelerado da ferramenta e acabamentos superficiais ruins se não forem gerenciados com refrigerante de alta pressão.

• Usinagem Multilateral Limitada: Usinar vários lados de uma peça geralmente requer reposicionamento manual (virar a peça), aumentando o risco de acúmulo de tolerâncias e acrescentando tempo não produtivo.

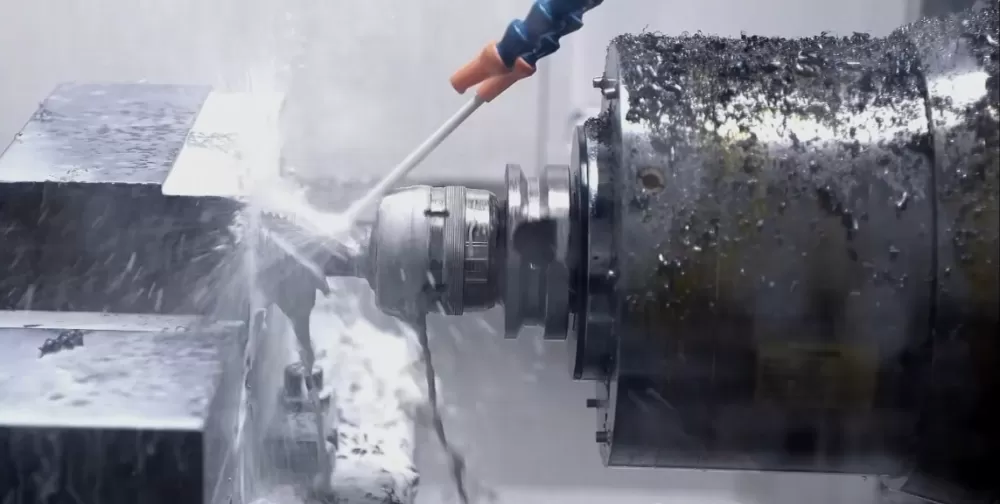

O que é um Centro de Usinagem Horizontal (HMC)?

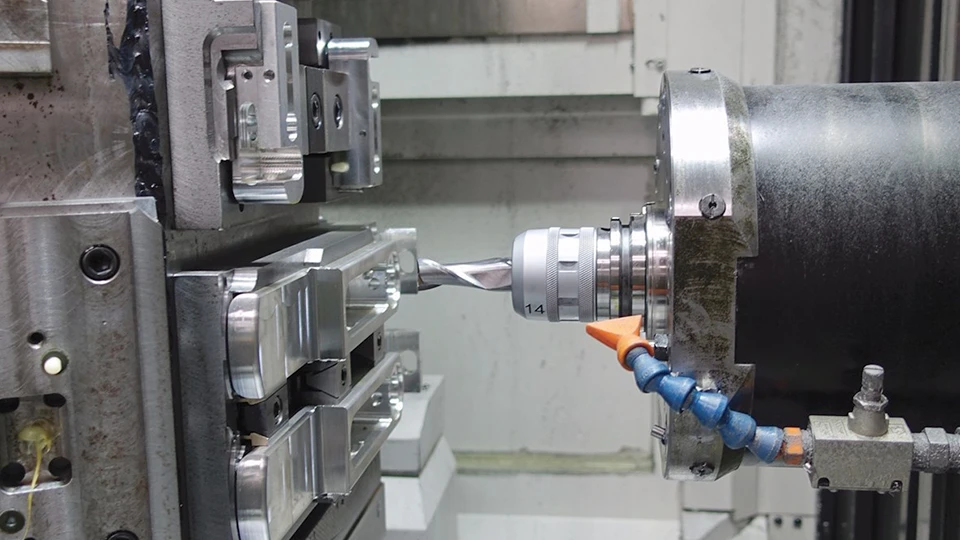

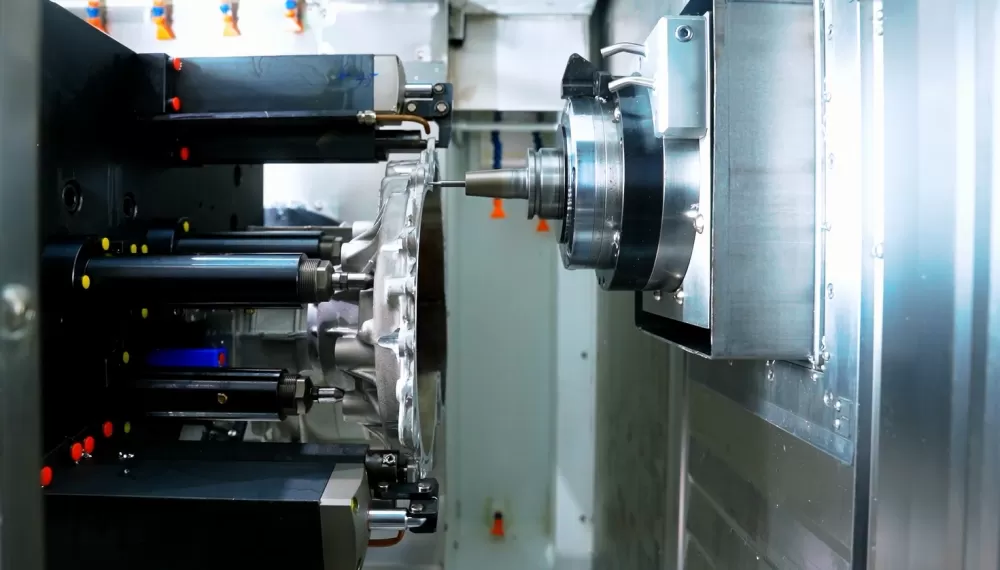

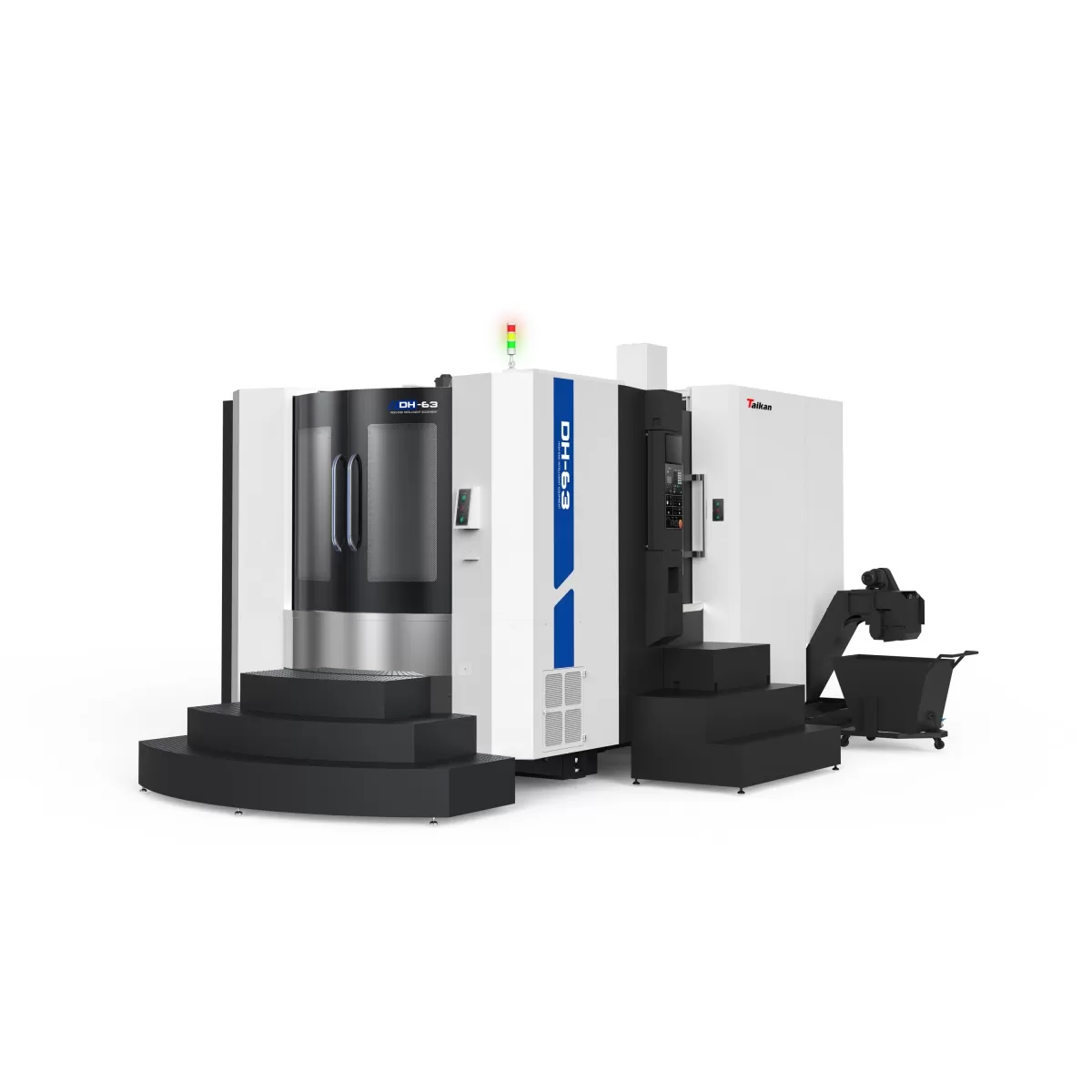

UmCentro de Usinagem Horizontal(HMC) utiliza um eixo-árvore orientado horizontalmente, paralelo ao chão. Os HMCs são construídos para produção pesada e de alto volume e geralmente incorporam um Trocador Automático de Paletes (APC) integrado e uma mesa rotativa (eixo B).

Ideal para: peças complexas em formato de caixa, remoção pesada de material e produção contínua de alto volume.

Principais Vantagens do HMC

• Evacuação de Cavacos Superior: A gravidade é a maior aliada do HMC. À medida que a árvore horizontal corta, os cavacos caem naturalmente para longe da peça, prolongando a vida útil da ferramenta e garantindo um acabamento superficial impecável.

• Eficiência em Alto Volume (Fixação em Tombstone): A integração de dispositivos tombstone permite que várias peças sejam montadas em várias faces simultaneamente. Combinado com uma mesa rotativa de 4º eixo, a árvore pode acessar três ou quatro lados de uma peça em uma única configuração.

• Usinagem Ininterrupta: Graças ao Trocador Automático de Paletes (APC) padrão, um operador pode carregar, descarregar ou inspecionar peças em um palete enquanto a máquina continua a cortar no outro. Isso reduz drasticamente o tempo de inatividade da árvore.

• Maior Rigidez: Os HMCs são projetados com uma base de ferro fundido mais pesada para absorver vibrações severas, permitindo cortes mais pesados, taxas de avanço mais rápidas e precisão superior em ligas duras.

Limitações do HMC

• Alto Investimento de Capital: Um HMC normalmente custa de 2 a 3 vezes mais do que um VMC de envelope de trabalho comparável.

• Programação e Configuração Complexas: Operar um HMC, especialmente com dispositivos tombstone para múltiplas peças e trocadores de paletes, requer habilidades avançadas de programação CAM e soluções especializadas de fixação de peças.

• Maior Pegada: Os HMCs exigem significativamente mais espaço no chão devido aos trocadores de paletes e às carcaças mais volumosas da máquina.

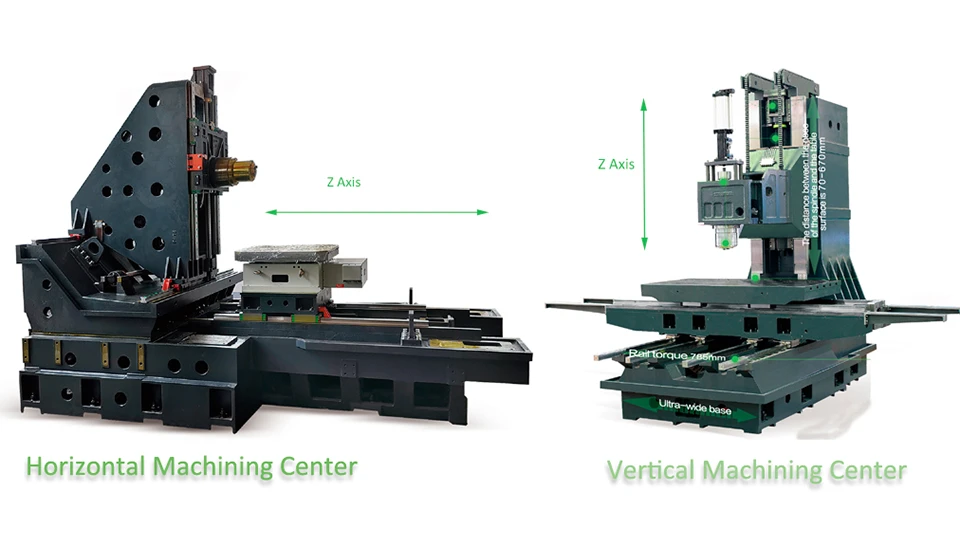

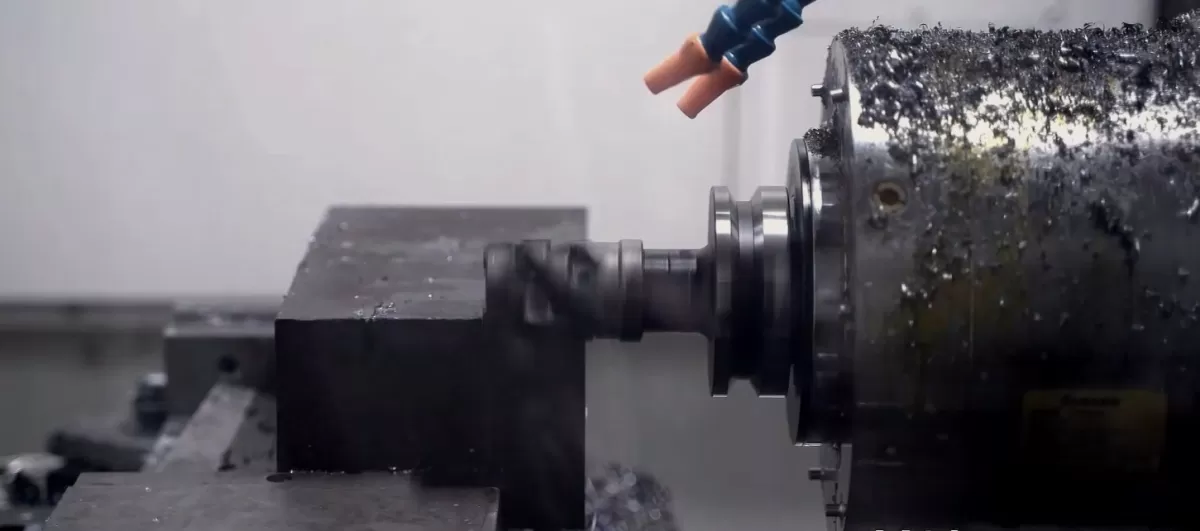

VMC vs. HMC: A Comparação Central

Para ajudar a agilizar sua decisão de compra, aqui está uma comparação direta das métricas de fabricação mais críticas:

Como Escolher a Máquina CNC Certa

Escolher entre um VMC e um HMC, em última análise, se resume às aplicações específicas da sua oficina e ao seu modelo de negócios.

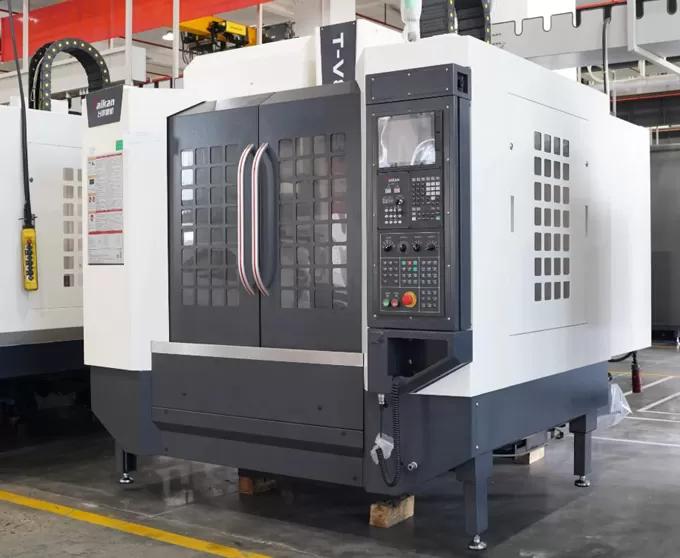

Invista em umTaikan vertical machining centerse:

• Você é uma oficina que lida com prototipagem de peças únicas ou pequenos lotes.

• Suas peças principais são placas planas, moldes, matrizes ou grandes painéis aeroespaciais de face única.

• Você tem restrições orçamentárias e precisa de um rápido retorno sobre o investimento (ROI).

Invista em umcentro de usinagem horizontal CNC de alta precisãose:

• Você fabrica peças complexas e multifacetadas (como blocos de motor, carcaças de bombas ou caixas de engrenagens).

• Sua operação exige fabricação de alto volume e "lights-out".

• Você deseja reduzir os tempos de configuração e minimizar o custo de mão de obra por peça por meio da paletização.

Conclusão

No debate VMC vs. HMC, não há uma resposta única para todos. Os centros de usinagem vertical oferecem versatilidade e valor incomparáveis para trabalhos de baixo volume e face única. Por outro lado, os centros de usinagem horizontal são potências industriais, projetados para reduzir os tempos de ciclo e dominar a produção de alto volume através de um controle de cavacos superior e acessibilidade multifacetada. Ao alinhar a escolha da sua máquina com sua estratégia de produção, você estabelece uma base sólida para a excelência de fabricação a longo prazo.
