Diagnóstico de Máquinas CNC: 12 Sinais de Alerta Que Você Nunca Deve Ignorar

Na indústria moderna, espera-se que as máquinas CNC proporcionem precisão consistente, alta produtividade e operação ininterrupta. No entanto, a maioria das falhas graves não surge sem aviso. Muito antes de um spindle falhar, um alarme de servo aparecer ou uma máquina parar inesperadamente, surgem normalmente sintomas subtis que indicam que algo começa a correr mal.

Infelizmente, muitas oficinas só reagem após a ocorrência de uma avaria. Nessa altura, os custos de reparação, os atrasos na produção e a perda de capacidade podem tornar-se significativos.

Um diagnóstico eficaz de máquinas CNC centra-se na identificação precoce de comportamentos anormais, de modo a evitar tempos de paragem não planeados. Quer opere uma pequena oficina ou uma grande unidade de produção, compreender os sinais de deterioração da máquina pode ajudar a prolongar a vida útil do equipamento e a melhorar a eficiência global de fabrico.

Em instalações que funcionam com um centro de maquinagem vertical, os diagnósticos proativos desempenham frequentemente um papel fundamental na manutenção de cronogramas de produção estáveis e na redução das despesas de manutenção.

A Importância do Diagnóstico de Máquinas CNC

As máquinas CNC modernas são sistemas altamente integrados, compostos por spindles, servoacionamentos, fusos de esferas, guias lineares, sistemas de lubrificação, trocadores de ferramentas e controladores da máquina. Um problema em qualquer um destes componentes pode eventualmente afetar a qualidade da maquinagem ou a fiabilidade da máquina.

Em muitos ambientes de produção, especialmente aqueles que utilizam umcentro de fresagem verticalum único problema num componente pode rapidamente escalar para um desempenho de maquinagem instável se não for detetado precocemente.

O objetivo do diagnóstico não é simplesmente identificar falhas – é reconhecer problemas em desenvolvimento antes de se transformarem em falhas.

Um programa de diagnóstico eficaz pode ajudar os fabricantes a:

• Reduzir tempos de paragem não planeados

• Melhorar a precisão da maquinagem

• Reduzir custos de manutenção

• Prolongar a vida útil do spindle e dos componentes

• Melhorar o planeamento da produção

• Aumentar a eficácia global do equipamento (OEE)

Quanto mais cedo um problema for detetado, normalmente mais barata é a sua correção.

Sinais de Alerta Críticos das Máquinas CNC que Exigem Atenção Imediata

Estes sinais de alerta indicam frequentemente falhas mecânicas ou elétricas em desenvolvimento que podem levar diretamente a tempo de paragem da máquina se ignoradas.

1. Vibração Excessiva do Spindle

A vibração do spindle é frequentemente um dos primeiros indicadores de que uma máquina CNC está a desenvolver um problema mecânico grave.

Os operadores detetam muitas vezes a vibração através da deterioração do acabamento superficial, ruído anormal da máquina ou desgaste acelerado da ferramenta. Embora uma vibração ligeira possa parecer inofensiva inicialmente, o funcionamento prolongado pode exercer tensão adicional sobre os rolamentos do spindle e componentes rotativos.

As causas comuns incluem:

• Desgaste dos rolamentos

• Desequilíbrio da ferramenta

• Assentamento inadequado do porta-ferramentas

• Desalinhamento do spindle

Monitorizar as tendências de vibração ao longo do tempo é frequentemente mais valioso do que reagir a uma única leitura anormal. Um aumento gradual da vibração indica normalmente um problema em desenvolvimento que deve ser investigado antes de ocorrerem danos significativos no spindle.

2. Sobreaquecimento Persistente do Spindle

Todos os spindles geram calor durante o funcionamento, particularmente a RPM elevadas. No entanto, aumentos anormais de temperatura nunca devem ser ignorados.

Temperaturas excessivas do spindle sugerem frequentemente problemas no sistema de rolamentos, no circuito de lubrificação ou no mecanismo de arrefecimento. Se as temperaturas do spindle continuarem a subir para além dos intervalos normais de funcionamento, o desgaste dos componentes pode acelerar rapidamente.

Os operadores devem prestar atenção a:

• Carcaças do spindle anormalmente quentes

• Alarmes de temperatura frequentes

• Aumento da vibração acompanhado de calor

• Redução da estabilidade de maquinagem

Abordar o sobreaquecimento precocemente pode evitar reconstruções dispendiosas do spindle e longos períodos de paragem.

3. Alarmes Frequentes do Servo

Os alarmes do servo estão entre os indicadores mais comuns de problemas em desenvolvimento no sistema de controlo da máquina.

Embora alarmes ocasionais possam resultar de condições de funcionamento temporárias, alarmes recorrentes indicam frequentemente problemas subjacentes no sistema de controlo de movimento.

As causas potenciais incluem:

• Sobrecarga do motor

• Falhas no encoder

• Falhas no acionamento

• Resistência mecânica excessiva

Reposições repetidas do alarme sem identificar a causa raiz podem permitir que o problema se agrave e, eventualmente, levar à paragem da máquina.

4. Desvio na Precisão de Posicionamento

Uma máquina que perde gradualmente a precisão de posicionamento pode continuar a funcionar durante semanas antes de o problema se tornar óbvio.

Muitos fabricantes descobrem problemas de posicionamento quando as dimensões das peças começam a desviar-se em direção aos limites de tolerância ou as inspeções de qualidade revelam inconsistências.

As causas típicas incluem:

• Desgaste do fuso de esferas

• Imprecisões do encoder

• Expansão térmica

• Problemas de afinação do servo

Uma vez que a precisão de posicionamento afeta diretamente a qualidade do produto, mesmo pequenos desvios merecem investigação imediata.

Problemas de Desempenho das Máquinas CNC que Afetam a Qualidade da Maquinagem

Estes sinais de alerta podem não parar a produção imediatamente, mas podem ter um impacto significativo na qualidade das peças e na eficiência do fabrico.

5. Desgaste Rápido da Ferramenta

Reduções inesperadas na vida útil da ferramenta indicam frequentemente problemas relacionados com a máquina e não apenas com as ferramentas. Quando as ferramentas se desgastam significativamente mais rápido do que o esperado, a causa raiz pode envolver vibração da máquina, batimento do spindle, problemas de rigidez ou condições de corte inadequadas. Monitorizar as tendências de consumo de ferramentas pode fornecer informações valiosas sobre a saúde da máquina e ajudar a identificar problemas mecânicos em desenvolvimento antes que se agravem.

6. Acabamento Superficial Deficiente

A qualidade do acabamento superficial atua como um valioso indicador da condição geral da máquina.

Uma máquina que produz consistentemente superfícies lisas, mas subitamente começa a gerar marcas de trepidação, acabamentos rugosos ou texturas inconsistentes, pode estar a sofrer de instabilidade mecânica.

As causas potenciais incluem:

• Vibração do spindle

• Problemas no porta-ferramentas

• Desgaste das guias lineares

• Folga estrutural

Alterações no acabamento superficial surgem frequentemente antes do desenvolvimento de sintomas mecânicos mais óbvios.

7. Problemas de Repetibilidade

A repetibilidade mede a capacidade de uma máquina produzir resultados idênticos repetidamente sob as mesmas condições.

Quando programas de maquinagem idênticos geram resultados variáveis, a repetibilidade da máquina pode estar a deteriorar-se.

Os contribuintes comuns incluem:

• Desgaste mecânico

• Instabilidade térmica

• Inconsistências do servo

• Desenvolvimento de folga

Problemas de repetibilidade podem reduzir gradualmente a consistência do produto e aumentar os custos de controlo de qualidade.

Problemas de Manutenção que se Agravam com o Tempo

Estes problemas começam muitas vezes como preocupações menores de manutenção, mas podem evoluir para grandes problemas de fiabilidade se negligenciados.

8. Mau Funcionamento do Trocador Automático de Ferramentas (ATC)

O trocador automático de ferramentas é essencial para manter a eficiência da produção. Trocas lentas de ferramentas, falhas na troca de ferramentas ou erros intermitentes de posicionamento da ferramenta podem indicar problemas mecânicos ou relacionados com sensores em desenvolvimento.

Ignorar problemas precoces do ATC pode resultar em interrupções inesperadas da produção e esforços de resolução de problemas dispendiosos.

9. Problemas no Sistema de Refrigeração

Os sistemas de refrigeração desempenham um papel fundamental no controlo da temperatura, lubrificação e evacuação de aparas.

A redução do desempenho do líquido de refrigeração pode levar a:

• Acabamento superficial deficiente

• Aumento do desgaste da ferramenta

• Distorção térmica

• Acumulação de aparas

Inspeções de rotina às bombas, filtros, bicos e qualidade do líquido de refrigeração podem prevenir muitos problemas de maquinagem antes de afetarem a produção.

10. Desgaste do Fuso de Esferas

Os fusos de esferas são responsáveis por converter o movimento rotativo em movimento linear preciso. À medida que o desgaste aumenta, o posicionamento da máquina torna-se menos consistente e pode começar a desenvolver-se folga.

Os sinais de alerta comuns incluem:

• Dimensões inconsistentes

• Irregularidades no movimento dos eixos

• Aumento da folga

• Redução da precisão de posicionamento

A inspeção regular ajuda a identificar o desgaste antes que a precisão da maquinagem seja afetada.

11. Deterioração das Guias Lineares

As guias lineares fornecem a estabilidade e a rigidez necessárias para a maquinagem de precisão. Com o tempo, a contaminação, a lubrificação inadequada ou a carga excessiva podem acelerar o desgaste.

À medida que as guias lineares se deterioram, os fabricantes podem experienciar:

• Redução da rigidez

• Aumento da vibração

• Menor precisão de maquinagem

• Problemas de acabamento superficial

A gestão adequada da lubrificação continua a ser uma das formas mais eficazes de prolongar a vida útil das guias lineares.

12. Irregularidades no Sistema de Lubrificação

Muitas falhas graves de máquinas CNC podem ser atribuídas a lubrificação inadequada. Quando os sistemas de lubrificação não conseguem fornecer uma distribuição correta do óleo, os componentes críticos sofrem desgaste acelerado e maior fricção.

Os sinais de alerta incluem frequentemente:

• Ruído anormal da máquina

• Temperaturas de funcionamento elevadas

• Aumento do desgaste dos componentes

• Alarmes de lubrificação

As inspeções de rotina à lubrificação estão entre as práticas de manutenção preventiva mais simples e económicas disponíveis.

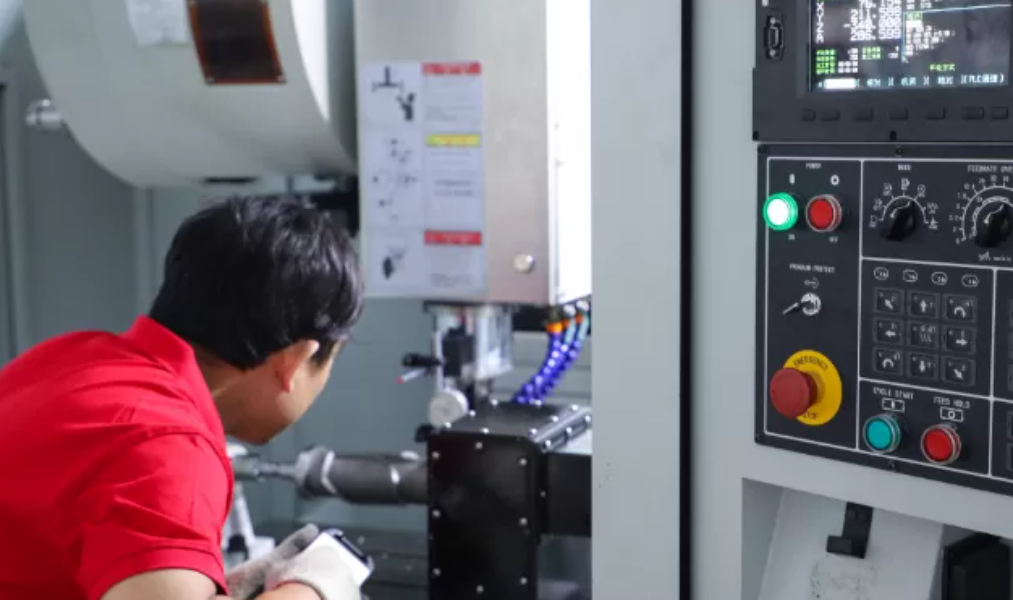

Lista de Verificação para Inspeção da Saúde da Máquina CNC

Um programa de inspeção estruturado ajuda as equipas de manutenção a identificar problemas em desenvolvimento antes que afetem a produção.

As instalações que operam umcentro de furação e fresagembeneficiam frequentemente de forma significativa de programas de inspeção estruturados, porque estas máquinas funcionam frequentemente a altas velocidades de spindle e ciclos de produção exigentes.

Manutenção Preventiva vs Manutenção Reativa

Muitos fabricantes ainda dependem da manutenção corretiva, reparando as máquinas apenas após a ocorrência de falhas. Embora esta abordagem possa parecer inicialmente rentável, resulta frequentemente em despesas mais elevadas a longo prazo.

Os fabricantes mais bem-sucedidos combinam inspeções de rotina, monitorização de condição e estratégias de manutenção preditiva para reduzir falhas inesperadas.

Como as Máquinas CNC Modernas Suportam Diagnósticos Avançados

À medida que a indústria avança para ambientes de fábrica inteligente, os diagnósticos das máquinas tornam-se cada vez mais sofisticados.

As plataformas CNC modernas incorporam agora funcionalidades como:

• Monitorização em tempo real do spindle

• Análise de carga do servo

• Compensação térmica

• Gestão da vida útil da ferramenta

• Capacidades de diagnóstico remoto

• Funções de manutenção preditiva

Estas tecnologias permitem que os fabricantes identifiquem problemas em desenvolvimento mais cedo e tomem decisões de manutenção com base nas condições reais da máquina, em vez de intervalos de serviço fixos.

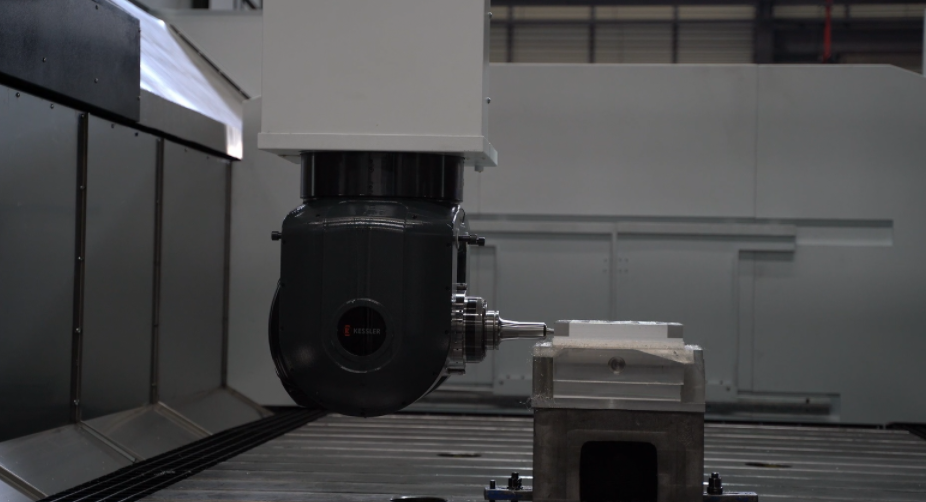

Para ambientes de produção maiores, sistemas avançados de centro de maquinagem de pórtico integram cada vez mais tecnologias de monitorização inteligentes que melhoram a disponibilidade da máquina e a fiabilidade operacional.

Perguntas Frequentes

O que é o diagnóstico de máquinas CNC?

O diagnóstico de máquinas CNC refere-se ao processo de monitorização e análise do desempenho da máquina para identificar problemas mecânicos, elétricos ou de sistema de controlo em desenvolvimento, antes de resultarem em falha do equipamento.

Qual problema da máquina CNC deve ser tratado primeiro?

Problemas que envolvam vibração do spindle, sobreaquecimento, precisão de posicionamento e alarmes recorrentes do servo devem geralmente receber a maior prioridade, pois podem levar rapidamente a um grande tempo de paragem ou a reparações dispendiosas.

Com que frequência as máquinas CNC devem ser inspecionadas?

Verificações operacionais básicas devem ser realizadas diariamente, enquanto inspeções mais abrangentes devem ser realizadas mensalmente, trimestralmente e anualmente, dependendo da utilização da máquina.

A manutenção preditiva pode reduzir o tempo de paragem das máquinas CNC?

Sim. Os programas de manutenção preditiva ajudam os fabricantes a identificar problemas em desenvolvimento antes da ocorrência de falhas, reduzindo o tempo de paragem imprevisto e melhorando a eficiência da manutenção.

Quais são os componentes mais comuns das máquinas CNC que requerem manutenção?

Rolamentos do spindle, fusos de esferas, sistemas servo, sistemas de lubrificação, guias lineares, sistemas de refrigeração e trocadores automáticos de ferramentas estão entre os componentes mais frequentemente sujeitos a manutenção.

Conclusão

A maioria das falhas de máquinas CNC não ocorre subitamente. Desenvolvem-se gradualmente através de sinais de alerta que os operadores e as equipas de manutenção podem identificar muito antes de uma avaria grave ocorrer.

Ao monitorizar a vibração do spindle, o sobreaquecimento, a precisão de posicionamento, os alarmes do servo, o desgaste da ferramenta, o desempenho do líquido de refrigeração, as condições de lubrificação e outros indicadores críticos, os fabricantes podem reduzir significativamente o tempo de paragem e melhorar a fiabilidade do equipamento.

À medida que a manutenção preditiva e o fabrico inteligente continuam a evoluir, o diagnóstico eficaz de máquinas CNC continuará a ser uma das estratégias mais valiosas para maximizar o desempenho da máquina, prolongar a vida útil do equipamento e proteger a capacidade de produção.
