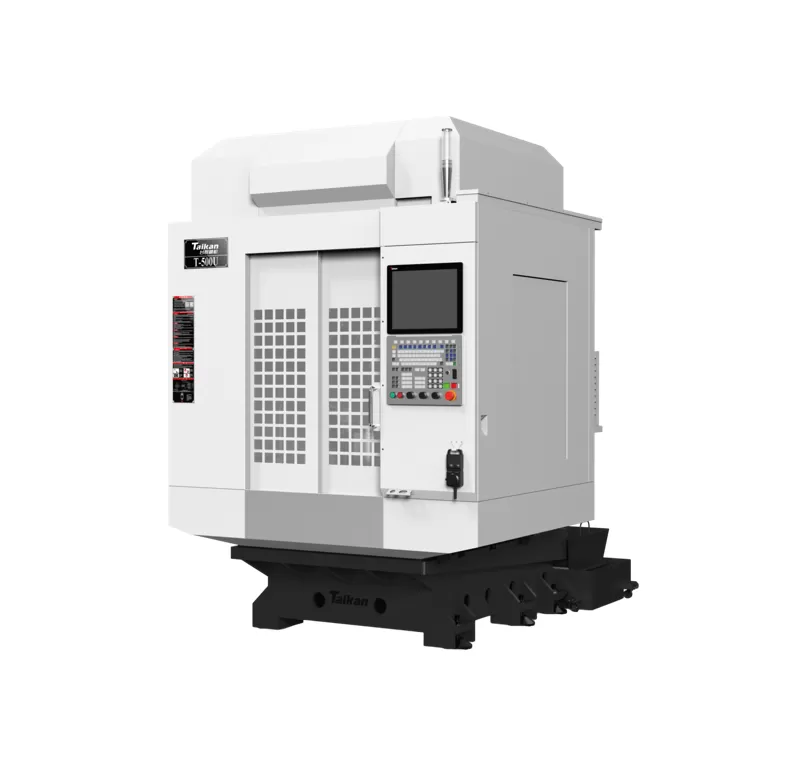

Name: HT-500U Centro de usinagem de 5 eixos simultâneos para furação e rosqueamento
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica do Centro de Usinagem com Rosqueamento de 5 Eixos HT-500U

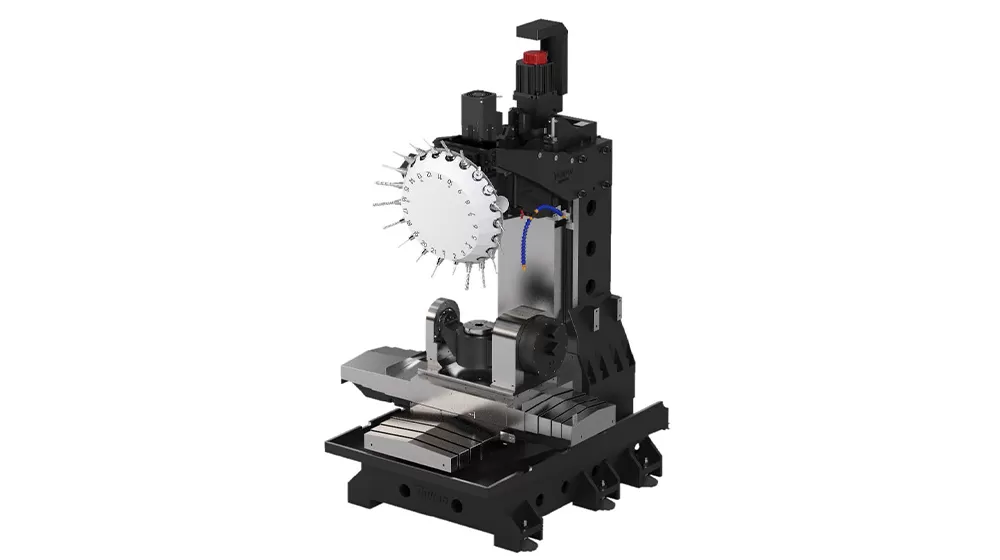

Estrutura estável

A estrutura base adota 6 pés de suporte através de análise digital e design especial.
O ferro fundido adota o processo de fundição Meehanite e é completamente tratado termicamente para eliminar tensões internas, melhorando grandemente a rigidez e resistência à vibração da máquina, garantindo boa estabilidade durante processos de corte em alta velocidade ou pesados.
A máquina-ferramenta adota um design modular e pode ser serializada e personalizada de acordo com a demanda do mercado.

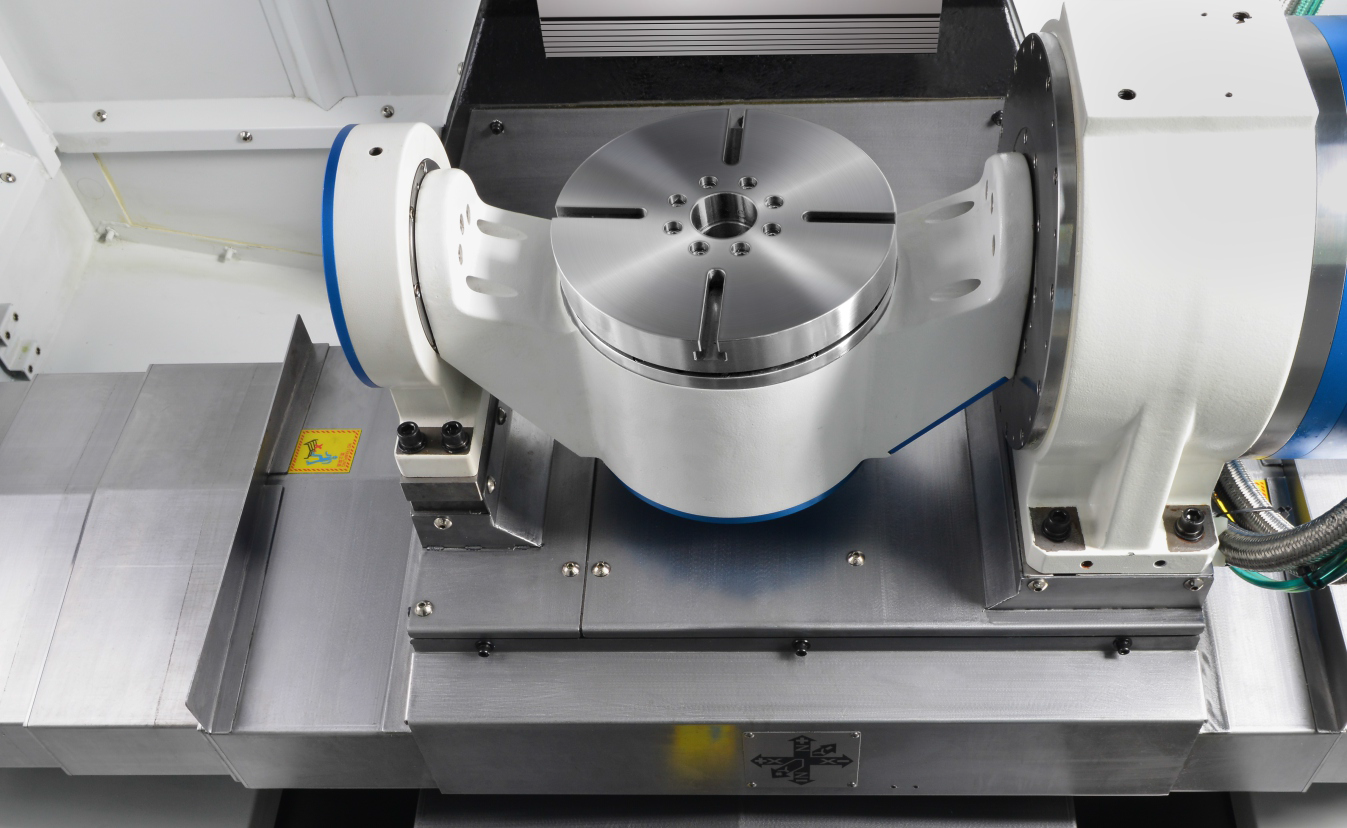

Mesa rotativa de alta velocidade

O eixo A/C utiliza uma mesa rotativa de acionamento direto DD. A mesa rotativa usa um motor de torque para acionar diretamente a carga. Não possui dispositivo de desaceleração e tem estrutura compacta. Pode realizar corte em alta velocidade e alto torque, com velocidade mais rápida e maior precisão;
Ângulo de rotação do eixo A/C da mesa rotativa: ±110 /360°, atendendo às necessidades de usinagem da maioria das peças; A velocidade máxima do eixo A/C é de 200/250 rpm, o que melhora significativamente a eficiência de usinagem.

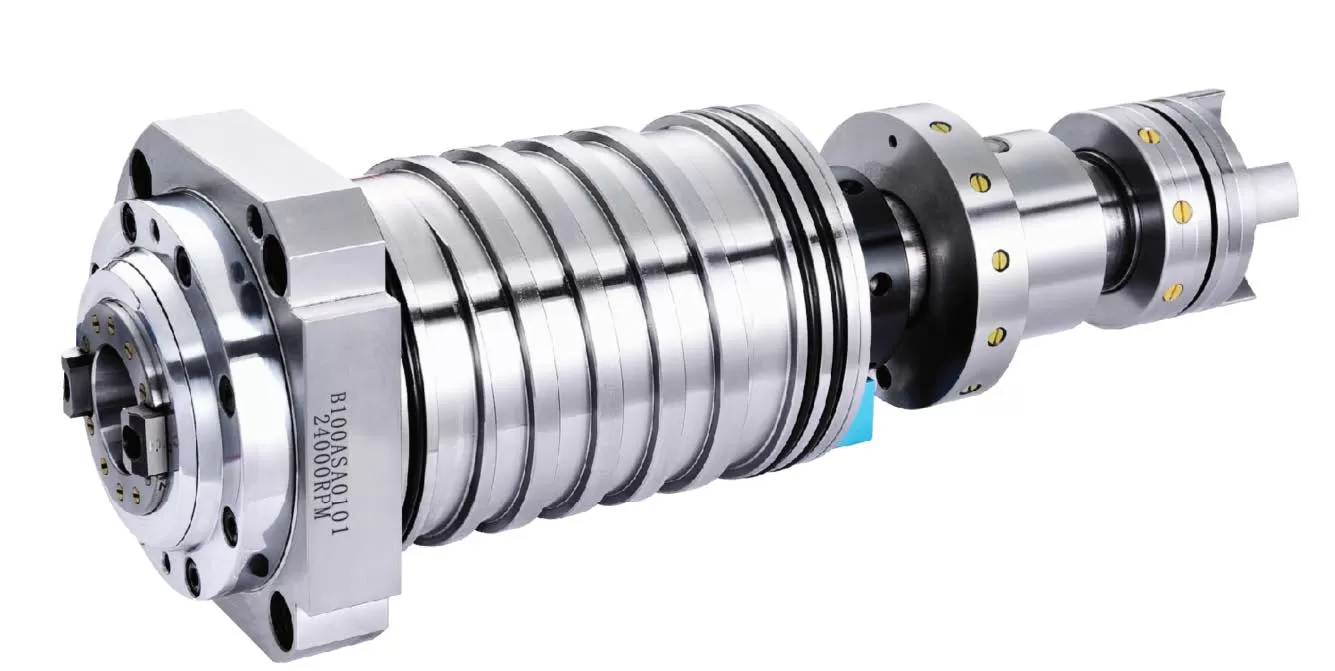

Fuso de alta velocidade de desenvolvimento próprio

O fuso de precisão padrão de 24000rpm com acoplamento direto desenvolvido pela Taikan foi verificado por 90.000 unidades, possui alta velocidade e rápida resposta. Combinado com rolamentos de esferas de cerâmica, prolonga consideravelmente a vida útil do fuso.
O motor do fuso e o fuso são acionados por acoplamento direto, reduzindo o erro de roscamento em alta velocidade. A alta força de saída é amplamente utilizada no processamento de alta velocidade e eficiente.

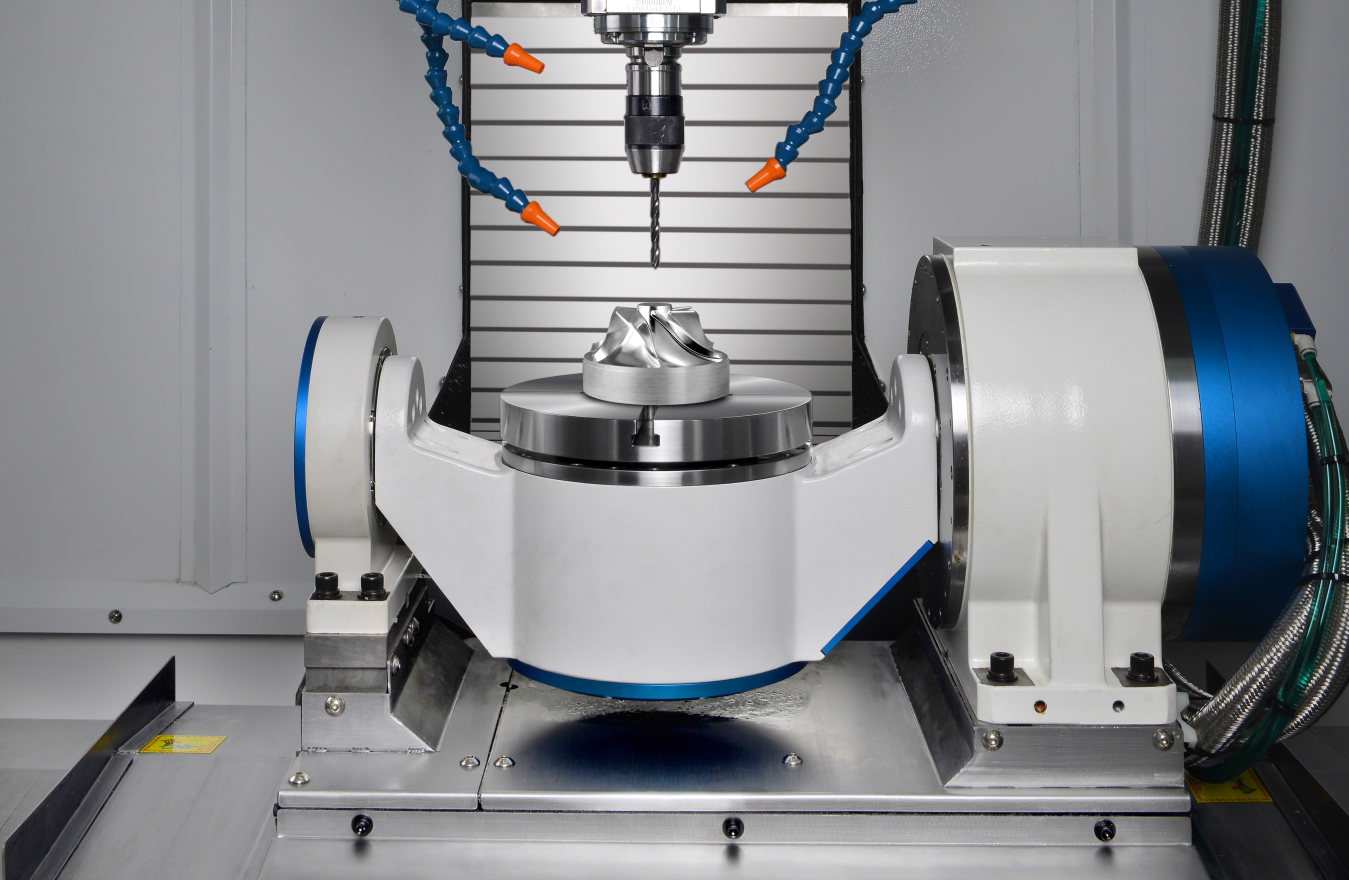

Design modular

A máquina-ferramenta adota um design modular, que pode ser serializado e personalizado de acordo com a demanda do mercado.
O custo de personalização para diferentes clientes é menor.

Fuso de alta velocidade de desenvolvimento próprio

Aplicação do centro de usinagem de 5 eixos simultâneos HT-500U para furação e rosqueamento

Usinagem simultânea de cinco eixos, fixação única para usinagem eficiente de múltiplas faces. Usinagem de alta velocidade e alta precisão de superfícies curvas complexas e cavidades complexas. Economize espaço e custo, econômico e prático.

Exemplo de Peça de Trabalho 1

Exemplo de Peça de Trabalho 2

Exemplo de Peça de Trabalho 3

Exemplo de Peça de Trabalho 4

Exemplo de Peça 5

Exemplo de Peça de Trabalho 6

Exemplo de Peça de Trabalho 7

Especificações do Centro de Usinagem de Rosqueamento 5 Eixos HT-500U

NAME			UNIT	Espec.	Notas
Curso faixa	Curso da mesa (eixo X)		mm	500
	Curso do carro (eixo Y)		mm	400
	Curso do cabeçote (eixo Z)		mm	350
	Distância da ponta do fuso à superfície da mesa		mm	60～410
	Distância do centro do fuso à superfície de montagem do trilho guia da coluna		mm	474
Rotativa Mesa	Tipo de acionamento		/	Double Dd torque rotary table
	Rotativa tamanho da mesa		mm	Φ200
	Diâmetro máximo de usinagem		mm	Φ350
	Número de mesas de trabalho tipo T - largura		mm	4*12
	Mesa rotativaCapacidade de carga da mesa		kg	Vertical 35 / Horizontal 45
	Potência nominal (A/C)		kW	3.29/0.975
	Ângulo de inclinação		°	±110
	Velocidade máx. (A/C)		rpm	250/250
	Torque nominal (A/C)		N.m	105/35.5
Fuso	Potência do motor (Nominal/Curta Duração)		kW	3.7/5.5
	Torque do motor (Nominal/Curta Duração)		N.m	11.6/17.4
	Velocidade do motor do fuso		rpm	20-24000
	Diâmetro do fuso		mm	Ф100
	Cone do fuso		/	BT30
Velocidade	Faixa de avanço de corte		mm/min	1-15000
Velocidade	Velocidade rápida dos eixos X/Y/Z		m/min	48/48/48
Precisão	Precisão de posicionamento (X/Y/Z)		mm	0.006	GB/T18400.4 （Curso total）
	Repetibilidade (X/Y/Z)		mm	0.004	GB/T18400.4 （Curso total）
	Precisão de posicionamento (A/C)		arcsec	±10
	Repetibilidade (A/C)		arcsec	5
Ferramenta magazine	Capacidade do magazine de ferramentas		T	21
	Peso máx. da ferramenta		kg	3
	Comprimento máx. da ferramenta		mm	300
	Diâmetro máx. (magazine cheio/vizinha vazia)		mm	Ф60/Ф80

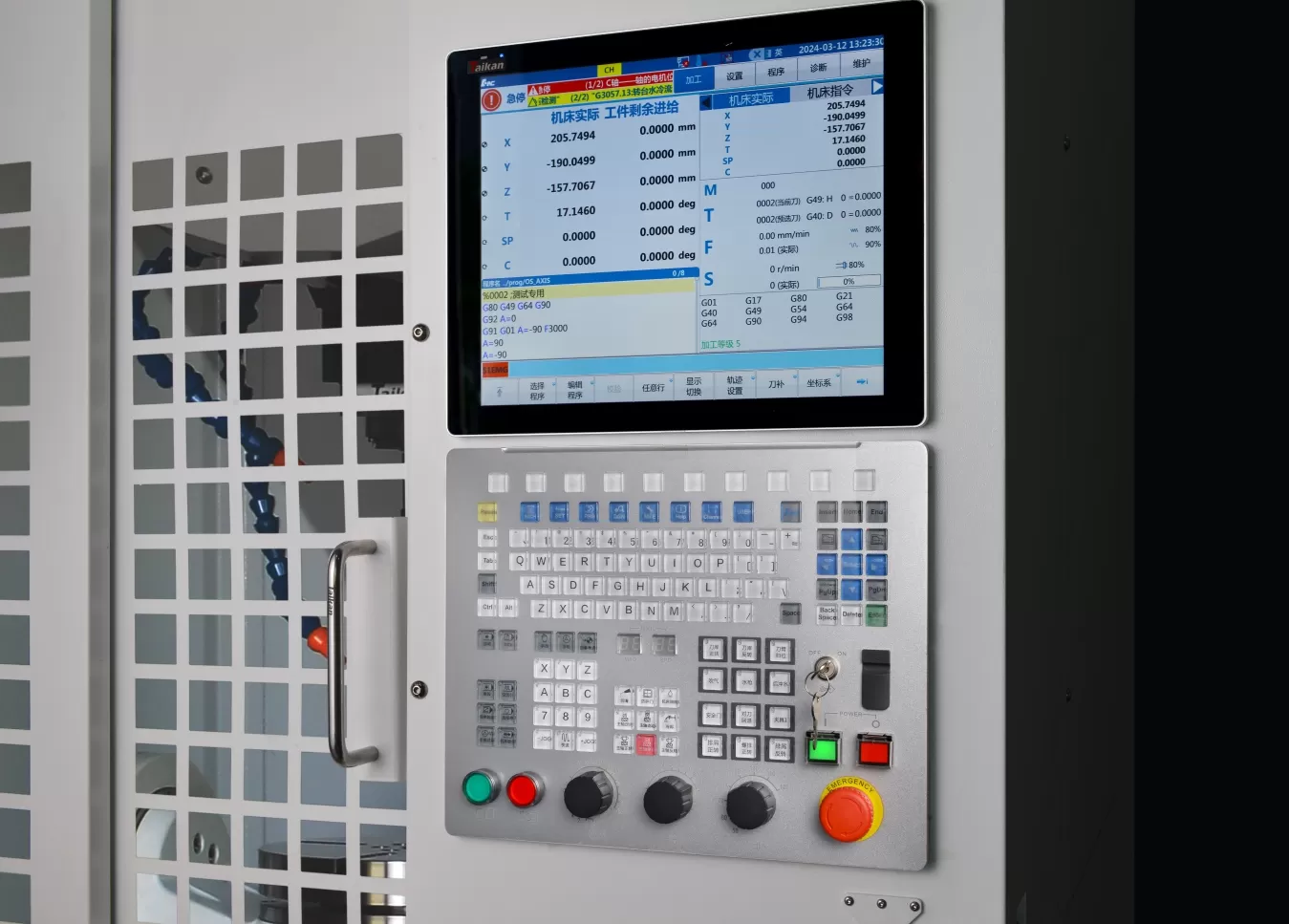

Outros	Sistema CNC			Huazhong Sistema 848D	Pacote B
	Fonte de ar	Vazão	L/min	≥200（ANR）
	Fonte de ar	Pressão do ar	MPa	0.6-0.8
	Capacidade do equipamento		kVA	20
	Capacidade máx. do tanque de líquido refrigerante		L	145
	Dimensões da máquina		mm	170024202520	Correspondente aos eixos XYZ
	Peso principal (aprox.)		kg	3300

As informações nesta página são apenas para referência. Especificações e detalhes podem ser alterados devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
