Taikan V-200U Centro de Usinagem Vertical de 5 Eixos: Projetado para Precisão em Peças Complexas

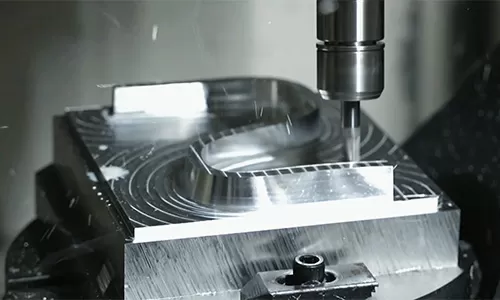

A Taikan Machine, líder global em tecnologia de fabricação avançada, apresenta o Centro de Usinagem Vertical de 5 Eixos V-200U. Projetado para a produção de alta precisão de componentes complexos, o V-200U integra uma base mecânica robusta com tecnologia rotativa de acionamento direto e um sistema CNC de alto desempenho. Oferece a combinação ideal de rigidez, velocidade e precisão para indústrias que exigem excelência, como aeroespacial, fabricação de dispositivos médicos, automotiva, óptica e moldes de precisão.

1. Construção Monobloco de Alta Rigidez para Estabilidade Máxima

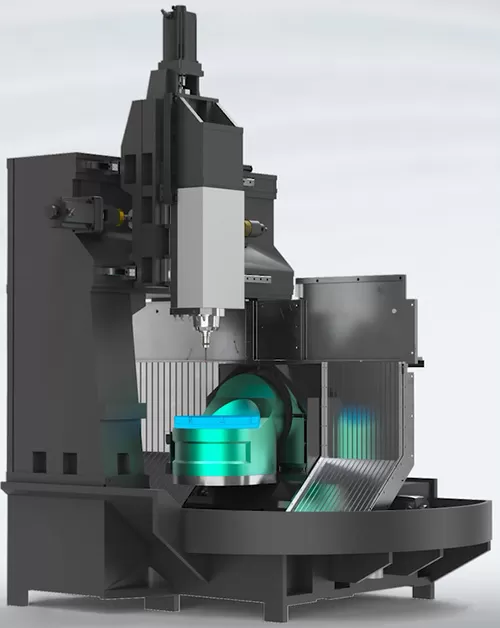

O núcleo doV-200U 5 axis vertical machining centeré sua estrutura tipo portal em O excepcionalmente rígida. Otimizado por análise avançada de elementos finitos (FEA), o design apresenta uma base larga com nervuras maciças e uma construção monobloco de coluna e travessa. Isso minimiza o balanço dos eixos, reduz o erro acumulado e melhora o desempenho dinâmico. Fundido em ferro Mechanite de alta qualidade e submetido a um duplo processo de recozimento para alívio de tensões, o5 axis CNC machinegarante amortecimento superior de vibrações, estabilidade térmica e precisão geométrica de longo prazo.

2. Mesa Rotativa Avançada de 5 Eixos com Acionamento Direto

O elemento central de sua capacidade é a mesa rotativa proprietária de eixos B/C. Projetada com ferro fundido de alta rigidez e configuração de guia inclinada a 45 graus, proporciona excepcional capacidade de momento de inclinação e resistência a vibrações. Ambos os eixos rotativos são acionados por motores de acionamento direto (DD) de alto torque, eliminando transmissões mecânicas tradicionais como engrenagens sem-fim ou cames de roletes. Combinado com encoders ópticos de alta resolução para controle de malha fechada completa, essa configuração garante precisão de posicionamento excepcional, operação suave em velocidades rápidas de até 50 rpm, aceleração mais rápida, manutenção mínima e funcionamento silencioso.

3. Acionamentos Lineares de Precisão e Controle de Movimento Sincronizado

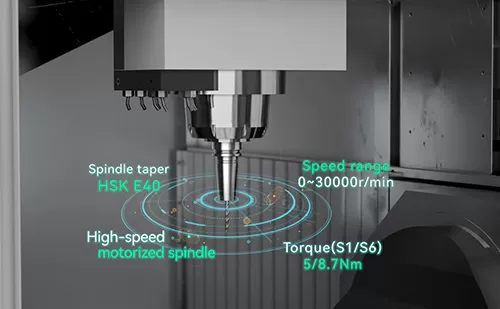

Os eixos lineares (X, Y, Z) são equipados com guias lineares de precisão tipo roletes e fusos de esferas resfriados para manter a precisão durante operações de alto ciclo de trabalho. Com taxas de avanço rápido de 24 m/min em todos os eixos lineares, isso5 axis machining centergarante posicionamento rápido. Toda a cadeia cinemática é governada pelo sistema CNC de alta precisão Siemens SINUMERIK ONE, que sincroniza perfeitamente todos os cinco eixos. O feedback de malha fechada completa através de encoders integrados garante precisão e repetibilidade em nível de mícron para contornos 3D complexos e superfícies de forma livre. Um fuso de alta velocidade e alta rigidez completa o pacote, permitindo usinagem eficiente de uma ampla gama de materiais.

4. Tecnologia de Gêmeo Digital para Verificação de Processos sem Riscos

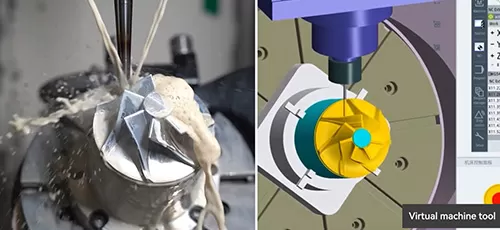

A validação de5-axis CNC machining for impellerscomplexos tradicionalmente envolve testes de corte físicos caros, ocupando tempo valioso de máquina, ferramentas e materiais, com risco de colisões e erros de programação.

A Taikan elimina esse gargalo com sua solução integrada de gêmeo digital. Nossa máquina virtual é uma réplica digital perfeita do V-200U físico, com cinemática, lógica do controlador e parâmetros de desempenho idênticos. Os engenheiros podem realizar simulações de usinagem 100% realistas para validar o código NC, verificar trajetórias de ferramentas, checar colisões com fixações, prever com precisão os tempos de ciclo e eliminar possíveis colisões—tudo offline. Essa capacidade poderosa tornaCNC impeller machining servicemais confiável e eficiente ao reduzir drasticamente o tempo de inatividade da máquina para amostragem, cortar custos de prototipagem, acelerar ciclos de desenvolvimento de produtos e permitir um planejamento de produção otimizado.

Taikan V-200U 5-Axis Vertical Machining Centeré mais do que uma máquina-ferramenta; é uma solução de fabricação abrangente construída para confiabilidade e precisão. Ao combinar uma estrutura mecânica rígida com tecnologia de acionamento direto de última geração e simulação digital avançada, o V-200U capacita os fabricantes a enfrentar seus componentes mais desafiadores com confiança e eficiência inigualáveis.

Explore as especificações completas e a capacidade do Centro de Usinagem Vertical de 5 Eixos Taikan V-200U. Entre em contato com nossa equipe de engenharia hoje para discutir sua aplicação.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
