Usinagem Simultânea de 5 Eixos Verdadeira vs. Usinagem CNC 3+2: Uma Comparação Detalhada

Quando uma máquina de 5 eixos não é verdadeiramente uma máquina de 5 eixos? A resposta é simples:Quando ela se posiciona usando 5 eixos, mas corta apenas com 3.

Em setores de alta precisão como aeroespacial, dispositivos médicos, automotivo e fabricação de moldes/matrizes, o termo "5 eixos" é frequentemente usado de forma imprecisa. Essa confusão conceitual acaba custando dinheiro real, tempo precioso e precisão às oficinas.

At Taikan Machine, focamos em fechar essa lacuna. Como um fabricante líder de máquinas CNC, listado publicamente, com profunda experiência em usinagem multi-eixos, queremos oferecer uma análise clara e direta detecnologia simultânea de 5 eixos verdadeiraversusposicionamento 3+2 eixospara ajudá-lo a fazer o investimento certo para sua fábrica.

1. A Diferença Fundamental: Compensação Dinâmica vs. Posicionamento Estático

A diferença fundamental entre esses dois métodos reside inteiramente em como o controle CNC calcula o movimento.

Usinagem 3+2 Eixos (Posicional)

Em sua essência, a usinagem 3+2 é uma operação padrão de 3 eixos que utiliza dois eixos rotativos apenas para orientação.

• Como funciona:A mesa rotativa ou o fuso inclina a peça para um ângulo predeterminado. Uma vez travada no lugar, todo o corte ocorre estritamente ao longo dos eixos X, Y e Z.

• A desvantagem:A trajetória de usinagem se torna uma série de aproximações segmentadas e escalonadas. Cada vez que a máquina indexa para um novo ângulo, introduz uma nova configuração. Isso inerentemente acumula erros de posicionamento, exige reajustes manuais frequentes dos offsets de trabalho e adiciona tempos de parada ocultos que as estimativas de tempo de ciclo raramente contabilizam.

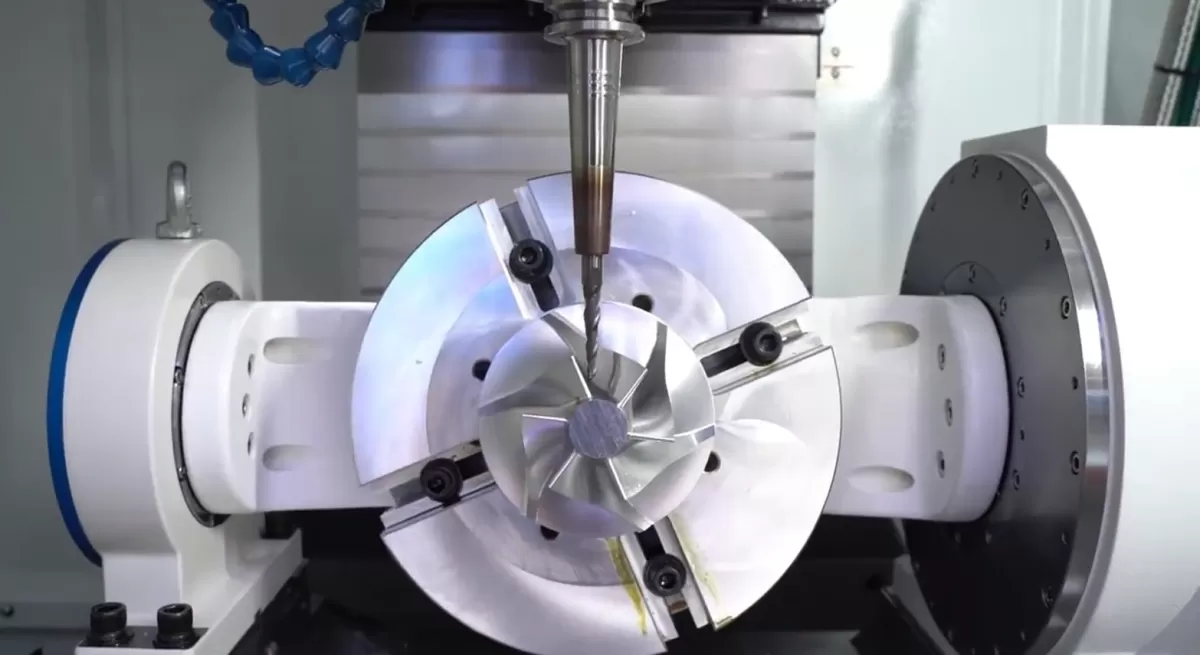

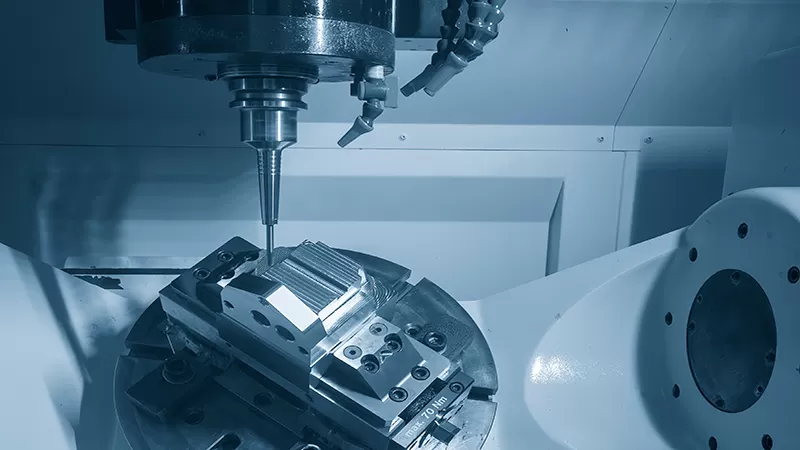

Usinagem Simultânea de 5 Eixos Verdadeira

A usinagem verdadeira de 5 eixos mantém todos os cinco eixos interpolando e se movendo ativamente durante o corte.

• Como funciona:Cada Taikancentro de usinagem CNC de 5 eixosopera com uma arquitetura CNC nativa que incluiRTCP (Rotated Tool Center Point)controle.

• A vantagem:O controle calcula continuamente o deslocamento espacial da ponta da ferramenta causado pelos movimentos rotativos em tempo real. Ele compensa automaticamente o comprimento do pivô do fuso e a geometria da mesa. A ponta da ferramenta segue o contorno programado com perfeição — mesmo quando a peça gira e rotaciona através de curvas complexas e compostas.

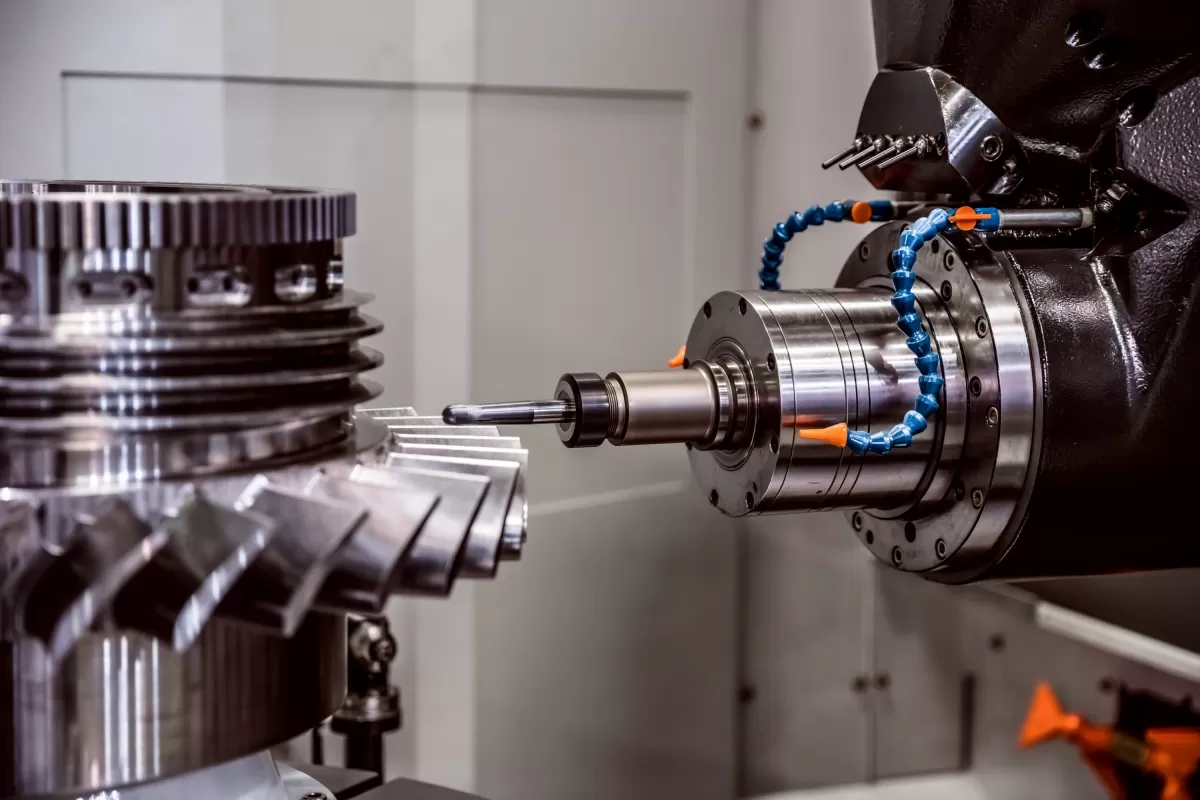

2. Geometria e Qualidade da Superfície: Contornos Complexos vs. Planos Simples

Sua escolha entre essas duas tecnologias impacta diretamente o acabamento superficial e os tempos de ciclo das peças acabadas.

As Limitações da Usinagem 3+2

Uma configuração 3+2 se destaca com peças prismáticas — como tampas de carcaça ou blocos de manifold — que exigem usinagem em múltiplas faces planas. Você indexa a peça e, em seguida, fura, rosqueia ou faz cavidades de forma eficiente.

No entanto, quando forçada a lidar com superfícies de forma livre como pás de impulsor, implantes ortopédicos ou componentes estruturais aeroespaciais, a lógica falha:

• Como não pode ajustar continuamente o ângulo da ferramenta em relação a uma superfície curva, o sistema CAM precisa aproximar a forma usando uma colcha de retalhos de trajetórias discretas de 3 eixos.

• Isso cria atésignificando que a máquina passa quase metade do tempo recortando o mesmo material.40% de sobreposição de trajetória

• O resultado são "marcas de testemunha" visíveis e um acabamento superficial mais rugoso, exigindo polimento manual caro posteriormente.

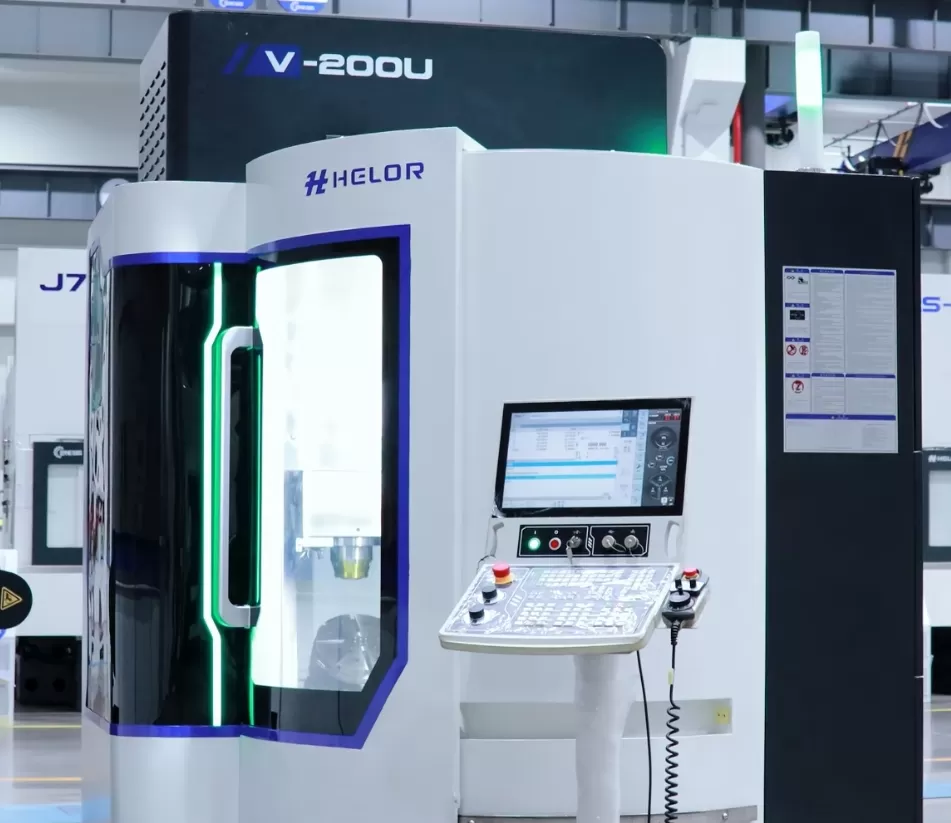

A Eficiência da Verdadeira 5 Eixos

As plataformas simultâneas de 5 eixos da Taikan eliminam essas operações secundárias ao consolidar a fixação multi-etapas em um único fluxo de trabalho fluido.

• Eficiência de Configuração Única:Em componentes complexos como carcaças de potência para veículos elétricos, mais de dez operações distintas — incluindo fresamento de contorno contínuo e furação angular — são concluídas emuma única fixação.

• Integridade Superficial Superior:A orientação da ferramenta se adapta dinamicamente aos contornos da superfície, mantendo uma carga de cavacos constante e velocidade de corte ideal. Isso elimina marcas de transição, entregando acabamentos superficiais impecáveis diretamente da máquina.

• Acesso a Cavidades Profundas:Nosso design de fuso de nariz longo combinado com uma mesa rotativa tipo berço de alta rigidez permite que ferramentas de corte mais curtas e rígidas entrem em cavidades profundas sem esforço, melhorando as taxas de remoção de metal e a estabilidade da ferramenta.

3. A Economia Oculta: Valor do Ciclo de Vida vs. Preço Inicial

Embora uma máquina 3+2 ofereça um preço inicial mais baixo, ela frequentemente introduz despesas operacionais ocultas que corroem silenciosamente suas margens de lucro ao longo do tempo.

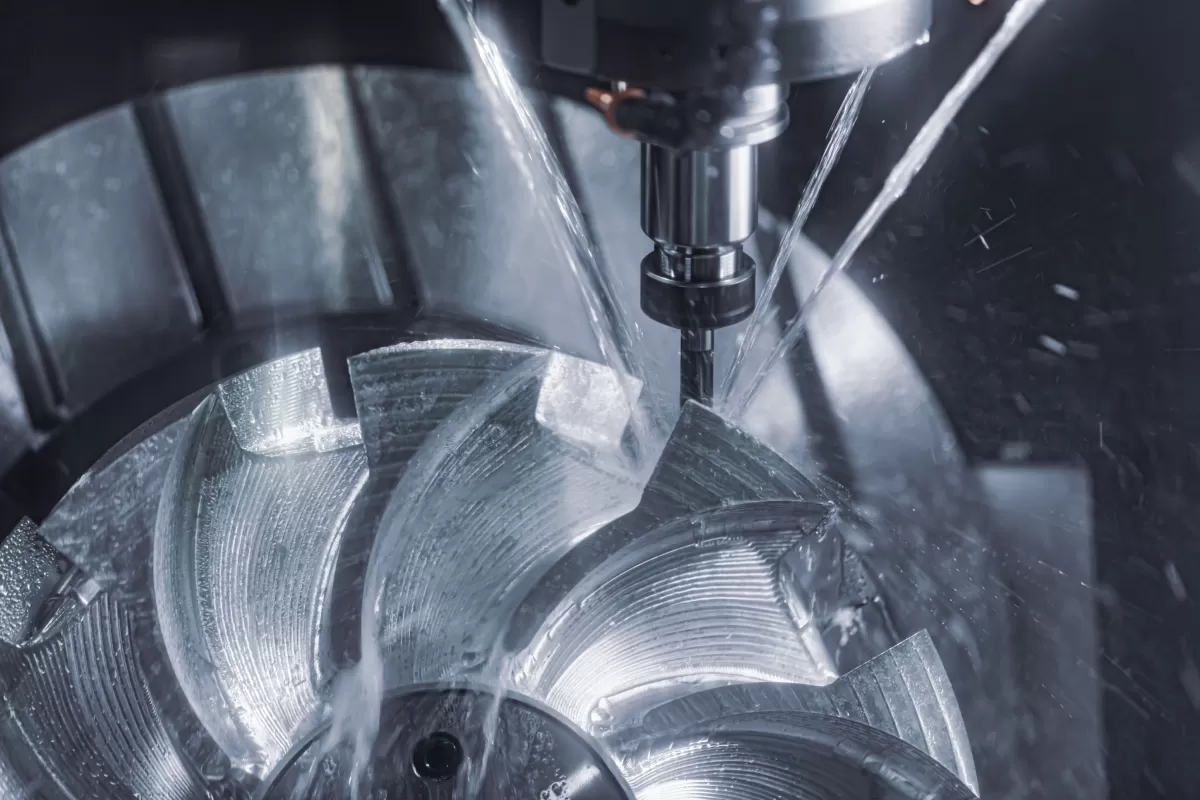

Onde a 3+2 Drena Lucro Sorrateiramente:

• Proliferação de Dispositivos:Usinar uma peça com cinco faces anguladas diferentes frequentemente requer múltiplos dispositivos dedicados ou configurações complexas de fixação. Isso aumenta o tempo de engenharia, os custos de material e a mão de obra contínua de calibração.

• Desgaste Acelerado da Ferramenta:Como o eixo da ferramenta está travado em uma configuração 3+2, as oficinas são forçadas a usar fresas de topo de longo alcance e bitola estendida para acessar geometrias profundas sem colisão. Essas ferramentas mais longas são altamente propensas a deflexão, vibração e falha prematura.

• Risco de Qualidade do Operador:Cada reposicionamento manual e ajuste de dispositivo introduz erro humano. As taxas de refugo inevitavelmente aumentam ao depender da intervenção manual do operador em vez da cinemática automatizada da máquina.

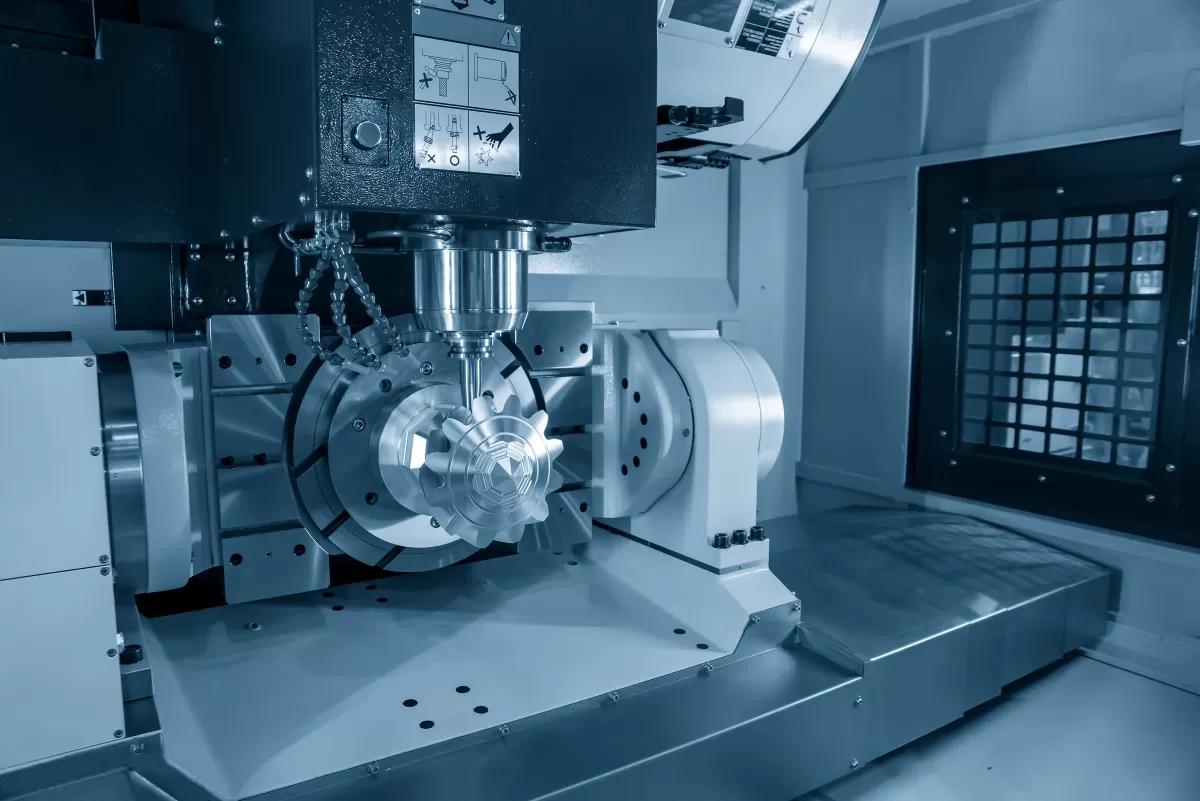

Como a Usinagem Completa 5 Eixos da Taikan Recalcula a Equação:

As máquinas simultâneas 5 eixos da Taikan são projetadas para reduzir omaximizando seu retorno sobre o investimento de longo prazo:custo total por peça

• nossas máquinas garantem que o fuso continue funcionando com interrupção mínima.Equipadas com um magazine de ferramentas rápido que ostenta umTempo Ocioso Minimizado:tempo de troca cavaco-a-cavaco de 2 segundos

• Fixação Simplificada:Como o RTCP lida com transformações de coordenadas dinâmicas automaticamente, os operadores não precisam centralizar a peça perfeitamente na linha de centro do munhão. Isso reduz os tempos de configuração de horas para minutos.

• Vida Útil Prolongada da Ferramenta:Ao inclinar a peça dinamicamente, a máquina permite o uso de ferramentas de corte mais curtas e rígidas. Isso reduz drasticamente a deflexão da ferramenta, prolonga a vida útil da ferramenta e diminui seus gastos mensais com consumíveis.

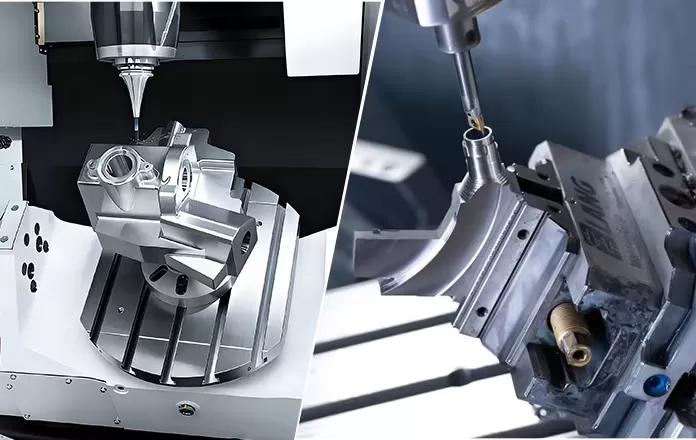

4. A Vantagem Taikan: Construída para Produtividade Real

Na Taikan Machine, não nos limitamos a adaptar mesas rotativas em plataformas padrão de 3 eixos. Nossos centros de usinagem simultâneos de 5 eixos são projetados do zero com uma arquitetura CNC nativa integrada. Os modelos cinemáticos, malhas de servo e algoritmos RTCP são perfeitamente sincronizados para executar interpolação de curvas espaciais sem falhas, sem hesitações ou micro-desvios.

Como uma empresa listada publicamente com uma infraestrutura robusta de suporte global,Taikanfornece tecnologia 5 eixos pronta para produção, altamente acessível a pequenas e médias empresas, não apenas aos gigantes de fabricação de primeira linha.

À medida que os designs das peças evoluem para paredes mais finas, estruturas orgânicas e tolerâncias mais apertadas, a sincronização verdadeira de 5 eixos não é mais um luxo — é a base para se manter competitivo. Olhe além do preço de compra inicial e avalie o valor total do ciclo de vida. Quando todos os cinco eixos estão vivos e sincronizados, a complexidade deixa de ser um desafio e se torna sua vantagem injusta.

5. Perguntas Frequentes

1) Qual é a diferença fundamental entre a usinagem simultânea verdadeira de 5 eixos e a usinagem 3+2 eixos?
A 3+2 trava os eixos rotativos em posição e corta apenas com X, Y e Z, construindo a trajetória a partir de etapas segmentadas e estáticas. As máquinas simultâneas completas de 5 eixos da Taikan mantêm todos os cinco eixos coordenados durante o corte, usando RTCP para compensar dinamicamente a ponta da ferramenta em um movimento contínuo e fluido.

2) A usinagem 3+2 eixos ainda tem um lugar válido em uma oficina moderna?
Sim — permanece eficiente para peças prismáticas onde as geometrias são perpendiculares a algumas faces anguladas. No entanto, no momento em que sua geometria inclui superfícies de forma livre ou cavidades profundas, umcentro de usinagem de 3 eixosoperando em uma configuração 3+2 atinge um teto cinemático que a tecnologia genuína de 5 eixos simultâneos foi construída para romper.

3) O que é RTCP?
RTCP (Rotated Tool Center Point) é um algoritmo de controle em tempo real que compensa automaticamente o deslocamento da ponta da ferramenta toda vez que um eixo rotativo se move. Essa correção dinâmica é o que permite que uma máquina Taikan de 5 eixos mantenha precisão volumétrica na faixa de ±0,005 mm, uma banda de tolerância que o posicionamento estático 3+2 não consegue sustentar de forma confiável em múltiplas configurações angulares.

4) Por que a usinagem completa de 5 eixos produz melhores acabamentos superficiais em contornos complexos?
A 3+2 força o sistema CAM a aproximar uma superfície de forma livre com remendos de ângulo fixo, muitas vezes causando até 40% de sobreposição de trajetória e rugosidade superficial em torno de Ra 6,3 µm. A 5 eixos completa mantém a ferramenta normal à superfície em uma varredura ininterrupta, proporcionando uma integridade superficial muito maior e frequentemente eliminando o polimento manual.

5) Uma máquina completa de 5 eixos não é muito mais cara? Como justifico o investimento?
O preço inicial é mais alto, mas a 3+2 esconde custos substanciais em dispositivos dedicados, desgaste mais rápido da ferramenta devido a fresas de comprimento longo e configurações manuais repetidas. Ao colapsar múltiplas operações em uma única fixação com tempos mais rápidos de cavaco-a-cavaco, uma máquina simultânea Taikan de 5 eixos normalmente gera um custo total por peça mais baixo ao longo de seu ciclo de vida.

6) Quais aplicações mais se beneficiam de uma máquina simultânea completa de 5 eixos Taikan?
Qualquer peça que atualmente exija múltiplas configurações, mesclagem de contornos ou acesso a cavidades profundas — impulsores aeroespaciais, carcaças de potência para VEs, implantes médicos e cavidades de molde de precisão lideram a lista. Se a complexidade dos dispositivos e a mão de obra de acabamento manual estão comprimindo sua margem, você já entrou no território da 5 eixos completa.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
