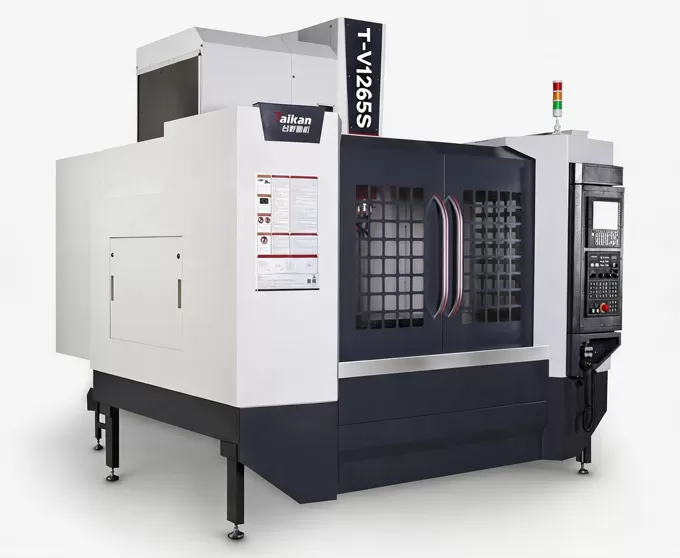

Name: HT-V1265S Centro de Usinagem Vertical de Alta Velocidade e Alta Eficiência
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Destaques do Centro de Usinagem Vertical de Alta Velocidade e Alta Eficiência HT-V1265S

Estrutura da Máquina

Através da Análise de Elementos Finitos, a estrutura foi otimizada — incorporando considerações práticas — para melhorar a rigidez e a frequência natural da máquina-ferramenta.

Guias e fusos de esferas

Os fusos de avanço dos eixos X, Y e Z apresentam alta precisão classe C3; os eixos X e Y são equipados com fusos de avanço padrão 4012, enquanto o eixo Z utiliza um fuso de avanço de passo pequeno 4010, garantindo assim a rigidez da transmissão por fuso e prolongando sua vida útil.
Os três eixos — X, Y e Z — são equipados com guias lineares de roletes tamanho 45, capazes de suportar cargas mais pesadas e atender às demandas de usinagem em 4 eixos, operações com dispositivos de fixação e corte de alta precisão sob condições de carga pesada.

fuso

A máquina vem equipada de fábrica com um fuso de acionamento direto, de bico longo e alta velocidade de 12.000 RPM. Com excelente dissipação de calor e mínima deformação térmica, também possui um sistema de refrigeração que controla efetivamente a expansão térmica, melhorando assim a precisão da usinagem e o acabamento superficial.

Revista de Ferramentas

Magazine de ferramentas tipo braço com 24 bolsos: Boa estabilidade, trocas de ferramenta confiáveis e garante contínuo

Aplicação do Centro de Usinagem Vertical de Alta Velocidade e Alta Eficiência HT-V1265S

A máquina-ferramenta é adequada para o processamento de pequenos lotes e multi-variedades de peças complexas, como componentes de médio e pequeno porte em forma de caixa, placas, discos, válvulas, carcaças e moldes. É amplamente utilizada em indústrias como peças de precisão, produtos 5G, ferragens, peças automotivas e dispositivos médicos.

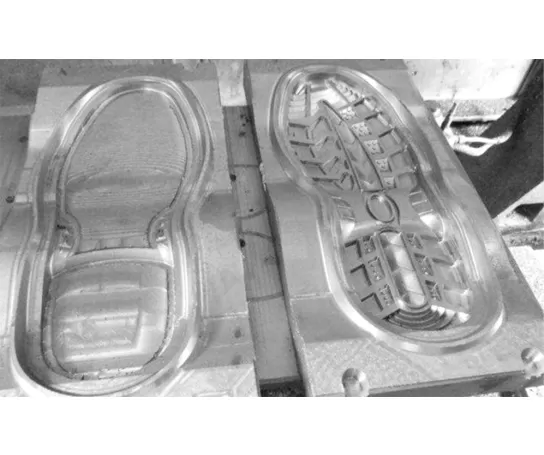

Exemplo de Peça de Trabalho 1

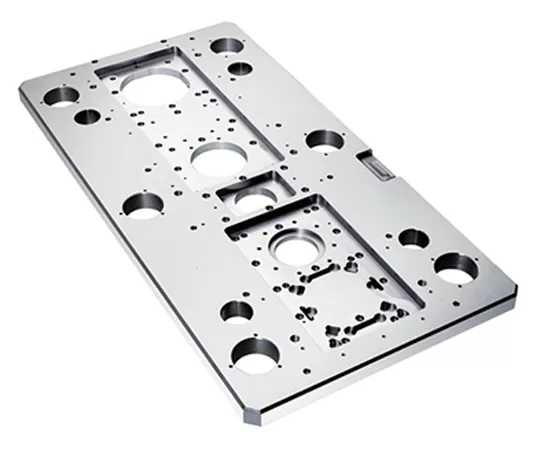

Exemplo de Peça de Trabalho 2

Exemplo 3 de Peça de Trabalho

Exemplo de Peça 4

Especificações do Centro de Usinagem Vertical de Alta Velocidade e Alta Eficiência HT-V1265S

Item		Unit	HT-V1265S	Observações
Curso	Curso da mesa (eixo X)	mm	1200
	Curso do carro (eixo Y)	mm	650
	Curso do cabeçote (eixo Z)	mm	600
	Distância da extremidade do fuso até a superfície da mesa	mm	80~680
	Distância do centro do fuso até a superfície da guia da coluna	mm	707
Mesa de trabalho	Dimensões da mesa	mm	1000*500
	Carga máx. (carga uniforme)	kg	500
	Ranhuras em T (número de ranhuras - largura da ranhura * espaçamento)	mm	5-18*100
Fuso	Potência do motor (nominal/curta duração)	kW	7.5/11
	Torque do motor (nominal/curta duração)	N.m	35.8/95.5
	Faixa de velocidade	r/min	50~10000
	Diâmetro do fuso	mm	φ150
	Cone do fuso	/	BBT40
Velocidade	Faixa de velocidade de avanço de corte	mm/min	1-10000
Velocidade	Velocidade de avanço rápido dos eixos X/Y/Z	m/min	36/36/30
Magazine de ferramentas	Capacidade de ferramentas	pcs	24
	Peso máx. da ferramenta	kg	7
	Comprimento máx. da ferramenta	mm	250
	Diâmetro máx. da ferramenta (cheio/adjacente vazio)	mm	Φ75/Φ150
Outros	Sistema CNC	/	Mitsubishi M80VB
	Capacidade do equipamento	KVA	25
	Capacidade do tanque de refrigerante	L	300
	Dimensões da máquina	mm	300026773000	Correspondente aos eixos XYZ
	Peso (aprox.)	Kg	6500

As informações desta página são apenas para referência. As especificações e detalhes podem ser alterados devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
