Soluções de Usinagem CNC para a Economia de Baixa Altitude: Redefinindo a Fabricação de Componentes de UAV e eVTOL

À medida que a "Economia de Baixa Altitude" ascende a uma fronteira global estratégica, a rápida evolução dos Veículos Aéreos Não Tripulados (UAVs) e das aeronaves elétricas de Decolagem e Pouso Vertical (eVTOL) está remodelando a logística moderna e a mobilidade urbana. No coração dessa revolução está a demanda por componentes estruturais que equilibram requisitos extremos de leveza com integridade mecânica inquestionável.

Taikan Machine, um líder em equipamentos inteligentes de alta precisão, fornece soluções abrangentes de usinagem CNC adaptadas para os elementos estruturais centrais de aeronaves de baixa altitude. Ao integrar profundo conhecimento técnico com processos avançados de fabricação, capacitamos nossos parceiros a alcançar alta precisão, alta eficiência e produção em massa estável.

Navegando pela Complexidade dos Materiais e Rigidez Estrutural

Os componentes para aeronaves de baixa altitude exigem uma ampla gama de materiais de alto desempenho, incluindo ligas de alumínio de grau aeroespacial, titânio, compósitos de fibra de carbono e aço inoxidável de alta resistência. A Taikan Machine categoriza esses em três domínios principais de usinagem, cada um otimizado para máxima produtividade e precisão.

1. Estruturas de Cavidades Complexas: Eficiência em Alta Velocidade com Integração de 4 Eixos

Estruturas de fuselagem, compartimentos de bateria e armações frequentemente apresentam geometrias de paredes finas, cavidades profundas e bolsões complexos para redução de peso. A usinagem tradicional muitas vezes enfrenta problemas com vibração da ferramenta e tempos de ciclo excessivos.

Solução Taikan: Série T-500S / T-600S de Alta Velocidadecentro de usinagem de furaçãoProjetadas para remoção de metal de alta eficiência, essas máquinas são a base da produção de estruturas de UAV.

• Supressão de Vibração e Integridade Superficial: Com estruturas de leito de alta rigidez e fusos de acionamento direto que atingem 24.000 RPM, a série T suprime efetivamente a ressonância durante a usinagem de paredes finas. Isso garante acabamentos superficiais superiores em fundos de cavidades e paredes laterais, minimizando a necessidade de polimento manual secundário.

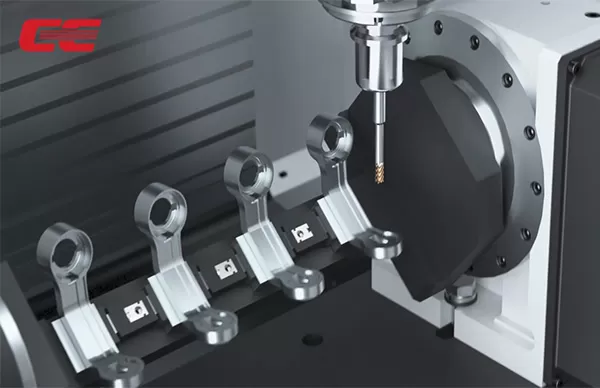

• Processamento Simultâneo de 4 Eixos: Ao integrar mesas rotativas de alta precisão, fazemos a transição da usinagem padrão de 3 eixos para usinagem multifaciais de 4 eixos. Para componentes como suportes de motor e conectores de braço, isso permite fresamento e furação multifaciais em uma única fixação, aumentando a eficiência geral em mais de 30%.

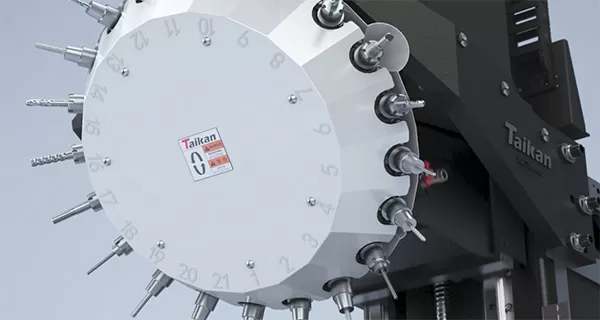

• Gerenciamento Rápido de Ferramentas: Um magazine de alta capacidade com 21 ferramentas e um trocador automático de ferramentas (ATC) de alta velocidade minimizam o tempo não produtivo, acomodando as trocas frequentes de ferramentas—de fresas de topo a brocas e machos—exigidas para trabalhos em cavidades complexas.




2. Geometrias Aerodinâmicas: Precisão Simultânea de 5 Eixos

Componentes com superfícies de forma livre, cavidades angulares profundas e características espaciais complexas são críticos para o desempenho aerodinâmico. A usinagem convencional de múltiplas configurações introduz erros cumulativos que comprometem a estabilidade de voo.

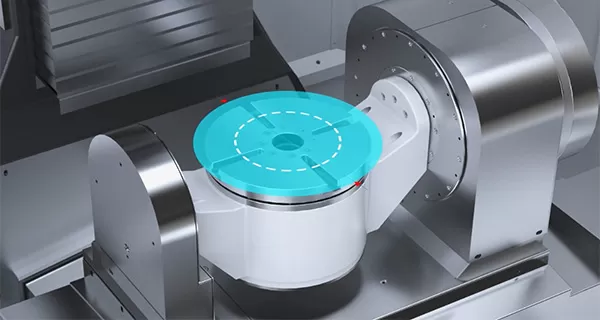

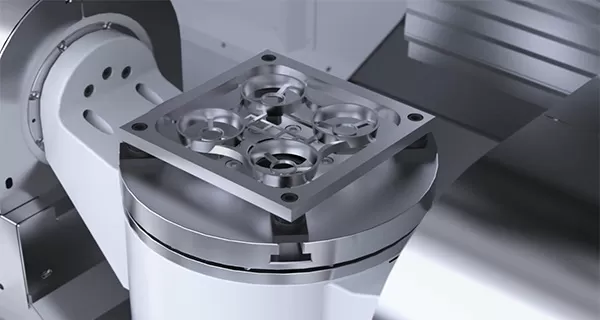

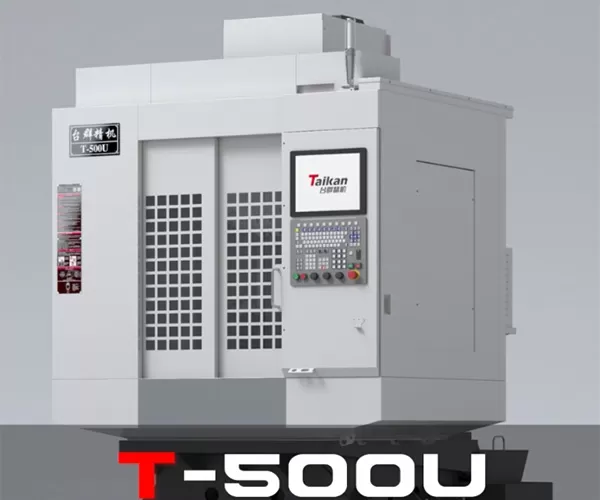

Solução Taikan:Centro de usinagem de furação e rosqueamento simultâneo de 5 eixos T-500Uutilizando uma estrutura basculante-rotativa tipo "berço" (eixos A/C), estacentro de usinagem de 5 eixosalcança processamento "Tudo em Um" para as geometrias mais desafiadoras.

• Postura Otimizada da Ferramenta: A articulação de 5 eixos garante que a ferramenta mantenha o ângulo de corte ideal em relação a curvas complexas. Para carenagens de UAV e capas aerodinâmicas, isso elimina "marcas de cúspide" ou "linhas de testemunha" causadas por múltiplas configurações, garantindo as transições suaves essenciais para a eficiência de voo.




• Rigidez Aprimorada por Evitação de Interferência: A capacidade de inclinar a peça permite o uso de ferramentas de corte mais curtas e rígidas, evitando interferência com os fixadores. Ferramentas curtas reduzem significativamente a deflexão e a vibração, especialmente ao usinar materiais difíceis como titânio ou alumínio de alta resistência.




• Precisão Espacial para Sistemas de Voo: Para garantir a confiabilidade do controle de voo, as posições de montagem dos motores exigem tolerâncias espaciais extremas. O T-500U fornece o controle de coordenadas de alta precisão necessário para proporcionar uma base mecânica estável para o sistema de propulsão da aeronave.




3. Peças Rotativas de Precisão: Torneamento Tipo Suíço de Alta Estabilidade

Os sistemas de propulsão e controles de voo de UAVs dependem de uma multiplicidade de eixos e pinos de pequeno diâmetro, caracterizados por altas relações de esbeltez e tolerâncias apertadas.

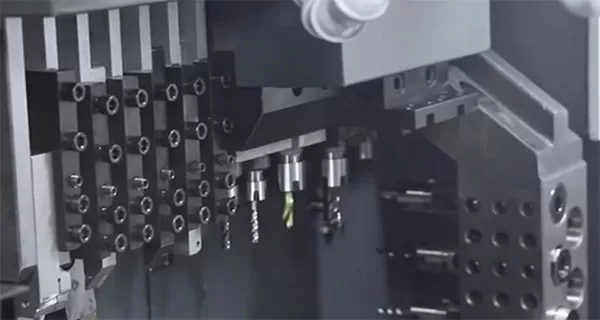

Solução Taikan: Série ST-2031 / ST-2631 de Tornos CNC Tipo Suíço A série ST é projetada especificamente para a produção em alto volume de componentes rotativos esbeltos e de alta precisão.

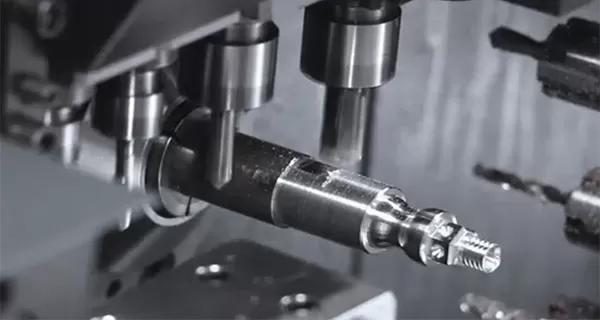

• Excelência em Usinagem Longitudinal: Utilizando um cabeçote móvel e suporte de bucha guia, o ponto de corte permanece consistentemente próximo ao ponto de apoio. Isso praticamente elimina a deflexão da peça, um desafio comum ao usinar os eixos de motor e pinos de acionamento longos e finos usados em UAVs.




• Excepcional Versatilidade de Material: Seja processando aço inoxidável 316L para componentes internos de motores ou aços-liga de alta resistência para pinos de transmissão, a série ST oferece a estabilidade térmica e a arquitetura rígida necessárias para uma precisão dimensional consistente em ciclos de produção 24 horas por dia, 7 dias por semana.




Impulsionando o Sucesso Definido pelo Cliente

Na Taikan Machine, entendemos que o futuro da economia de baixa altitude depende da simplicidade de fabricação, precisão e escalabilidade. Ao oferecer um ecossistema completo de soluções de usinagem—desde furação de alta velocidade e fresamento simultâneo de 5 eixos até torneamento de precisão—fornecemos a infraestrutura tecnológica que nossos parceiros precisam para liderar em um mercado global competitivo.

Taikan Machine: Precisão em Movimento, Excelência em Voo.
