Como Melhorar a Precisão e Exatidão na Usinagem CNC?

Em setores que exigem precisão extrema — como fabricação de equipamentos de alta gama, moldes de precisão e aeroespacial — a capacidade de usinagem em nível de mícron determina diretamente o desempenho e a vida útil do produto. No entanto, a alta precisão estável não é alcançada por acaso. Trata-se de uma disciplina de engenharia sistemática que abrange as características intrínsecas da máquina-ferramenta, o controle térmico ambiental, as estratégias de processo de corte e o feedback em malha fechada online. Como uma das principais empresas de capital abertocnc machine tool manufacturersspecializing in high-end research, development, and production, Taikan systematically elaborates on the in-depth methods and cutting-edge technical practices used to enhance machining accuracy across all core dimensions of precision.

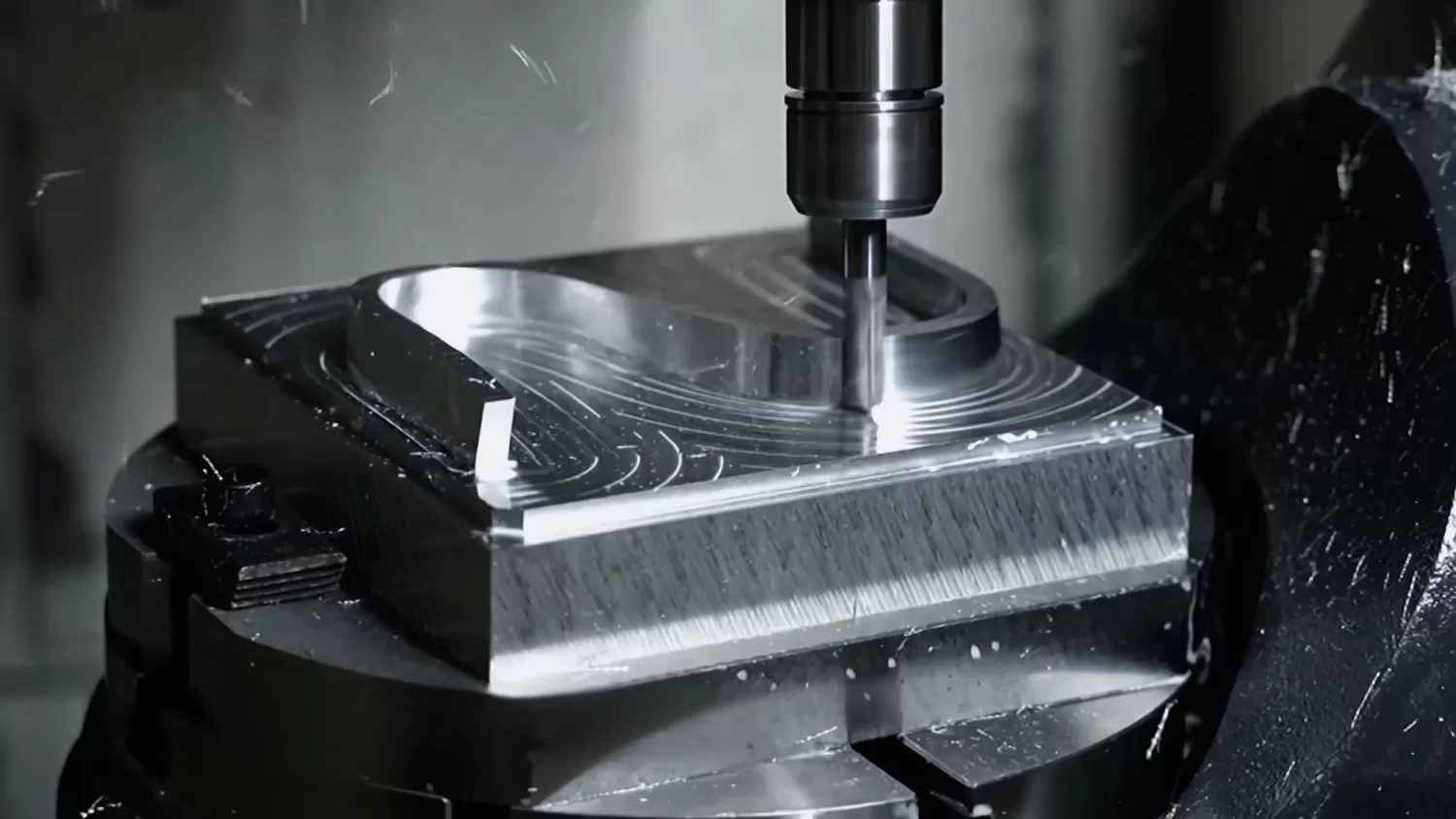

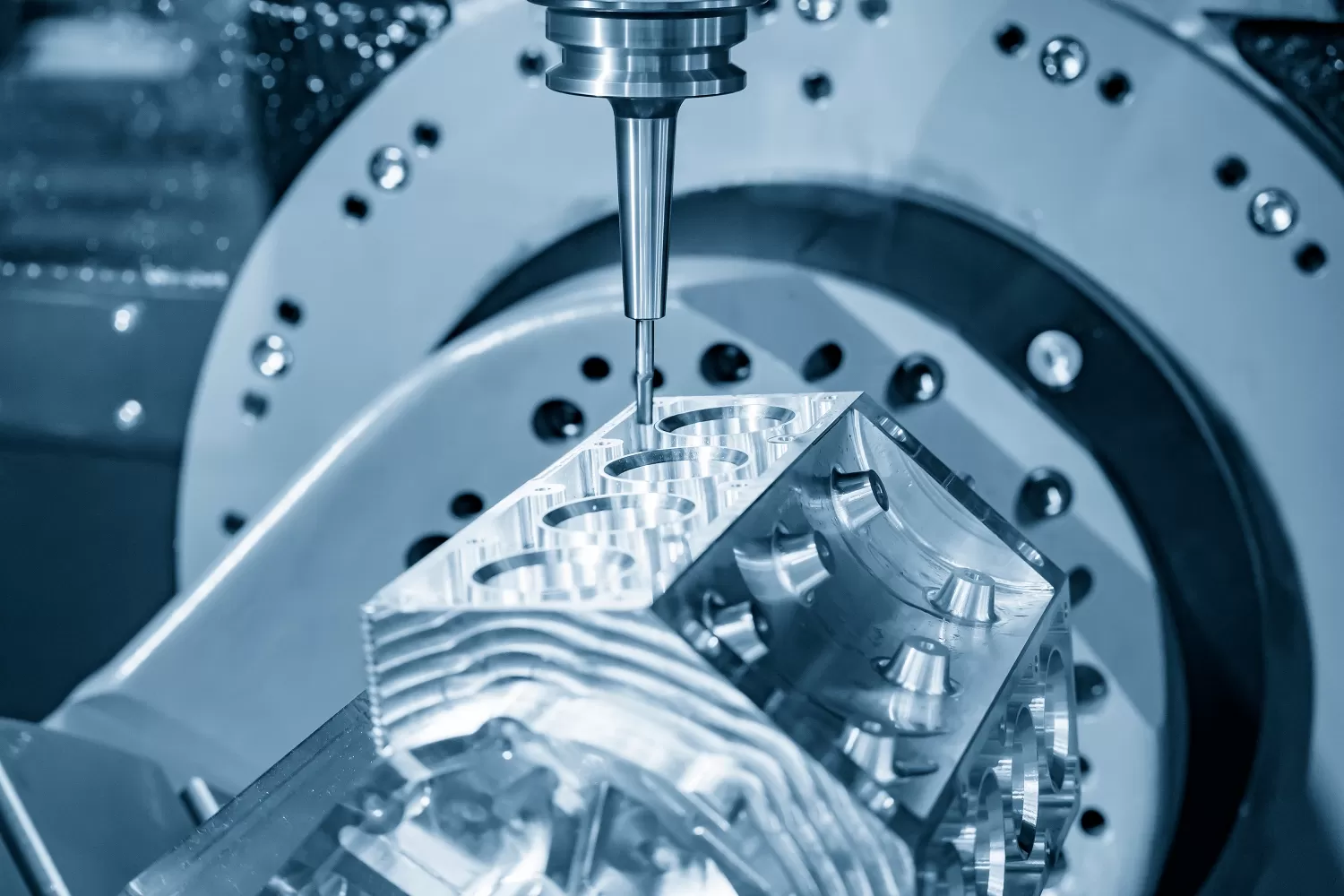

Understanding Machining Accuracy: From Macro Geometry to Micro Surface Integrity

A precisão de usinagem refere-se não apenas ao grau de conformidade entre os parâmetros geométricos reais de uma peça e seus valores de projeto, mas abrange também a precisão dimensional, a precisão de forma, a precisão posicional e a textura microgeométrica da superfície. No contexto da usinagem de precisão, a busca pela exatidão vai além do simples cumprimento de tolerâncias, alcançando indicadores implícitos que governam a vida útil, como o estado das tensões residuais superficiais e o controle de danos subsuperficiais.

In-Depth Analysis of Factors Affecting CNC Machining Accuracy

Alcançar melhorias de precisão em nível de mícron exige uma desconstrução rigorosa das fontes de erro. Além dos erros geométricos intuitivos, os seguintes fatores ocultos são frequentemente as causas raiz da perda de precisão.

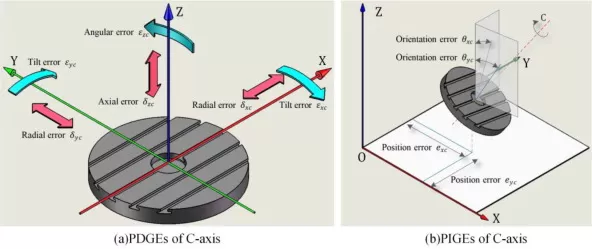

1. Machine Tool Geometric Errors and Kinematic Errors

A precisão geométrica de uma máquina-ferramenta é a pedra angular da precisão de usinagem. A retilineidade e a perpendicularidade das guias, bem como o batimento radial e a deriva axial dos eixos rotativos, são mapeados diretamente nos contornos da peça através da cadeia cinemática. Inúmeros casos de instalação mostram que, após uso prolongado e sutis deslocamentos de fundação, os indicadores de precisão estática da maioriavertical CNC machinesdeviate significantly from factory standards, with accuracy degradation primarily caused by unstable installation foundations and the release of internal structural stresses. Volumetric error compensation technology can accurately map a machine tool’s 21 geometric error components (positioning, straightness, angular errors of each linear axis, and squareness between axes) using laser interferometers and ballbars, and implement real-time spatial vector corrections within the CNC system. This is a core technical means for elevating the intrinsic accuracy of a machine tool.

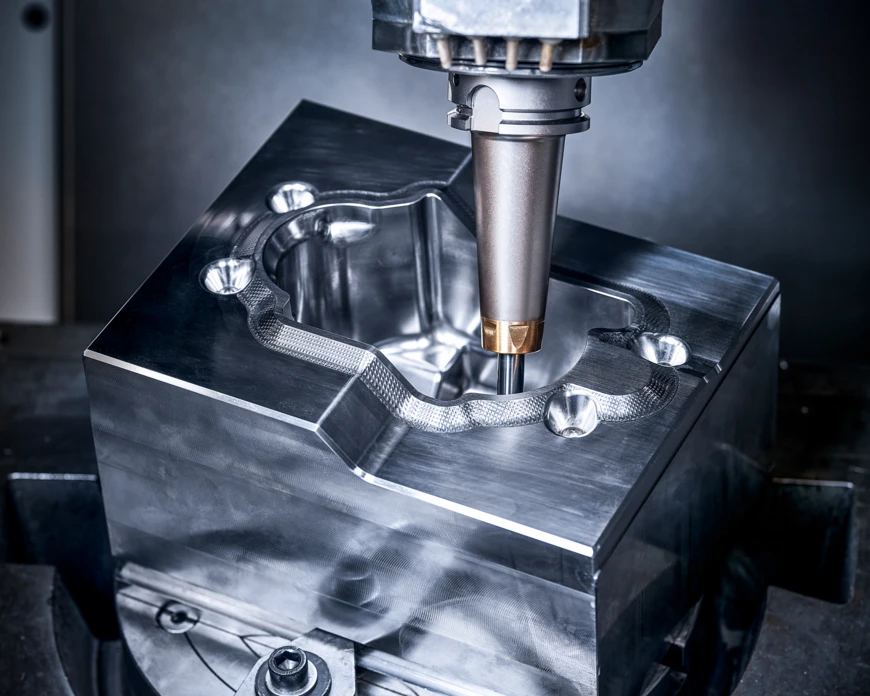

2. Thermal Deformation — The Invisible Killer of Accuracy

A flutuação de temperatura é a fonte de erro mais difícil de modelar com precisão na usinagem de precisão. O calor de atrito dos rolamentos do fuso, o calor de agitação das esferas no conjunto do fuso de esferas, o calor da zona de corte e os gradientes de temperatura ambiente no chão de fábrica induzem deformações termoelásticas na estrutura da máquina. Particularmente, quando um fuso de esferas sofre expansão térmica axial devido ao aumento de temperatura, ocorre um desvio direto entre o deslocamento real e a posição comandada sob controle em malha semifechada, levando a um desvio dimensional gradual na produção em lote. Soluções avançadas de estabilidade térmica incluem: adoção de refrigeração do fuso com núcleo oco e controle preciso de temperatura por circulação de óleo do fuso, implantação de sensores de temperatura em pontos críticos da estrutura e construção de modelos de compensação de erro térmico em tempo real para garantir que a máquina mantenha estabilidade térmica em nível de mícron durante operações contínuas prolongadas.

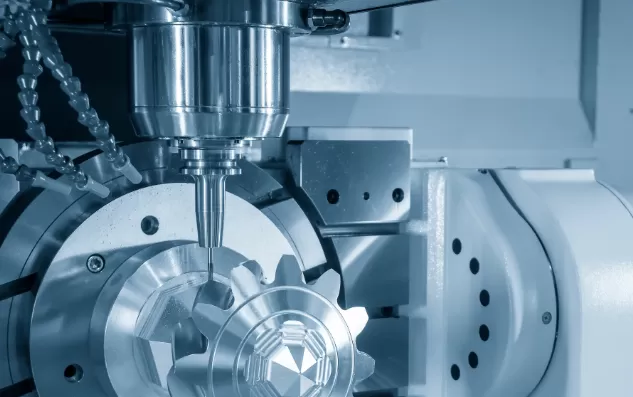

3. Backlash and Servo Dynamic Lag

O backlash (folga de inversão) é o movimento perdido gerado quando a direção de um eixo coordenado muda, causado por folgas mecânicas e deformação elástica no trem de acionamento. Em um sistema servo em malha semifechada, as folgas mecânicas a jusante do fuso de esferas estão fora do feedback da malha de posição e se traduzem diretamente em erros de posicionamento, produzindo picos de inversão característicos (glitches de quadrante) nas transições de quadrante da interpolação circular. A aplicação dos parâmetros de compensação de backlash do CNC proporciona uma correção básica, enquanto soluções de ponta tendem para motores de acionamento direto ou estruturas mecânicas com pré-carga de acionamento duplo para eliminar fisicamente a zona morta de inversão e garantir uma repetibilidade bidirecional rigorosa.

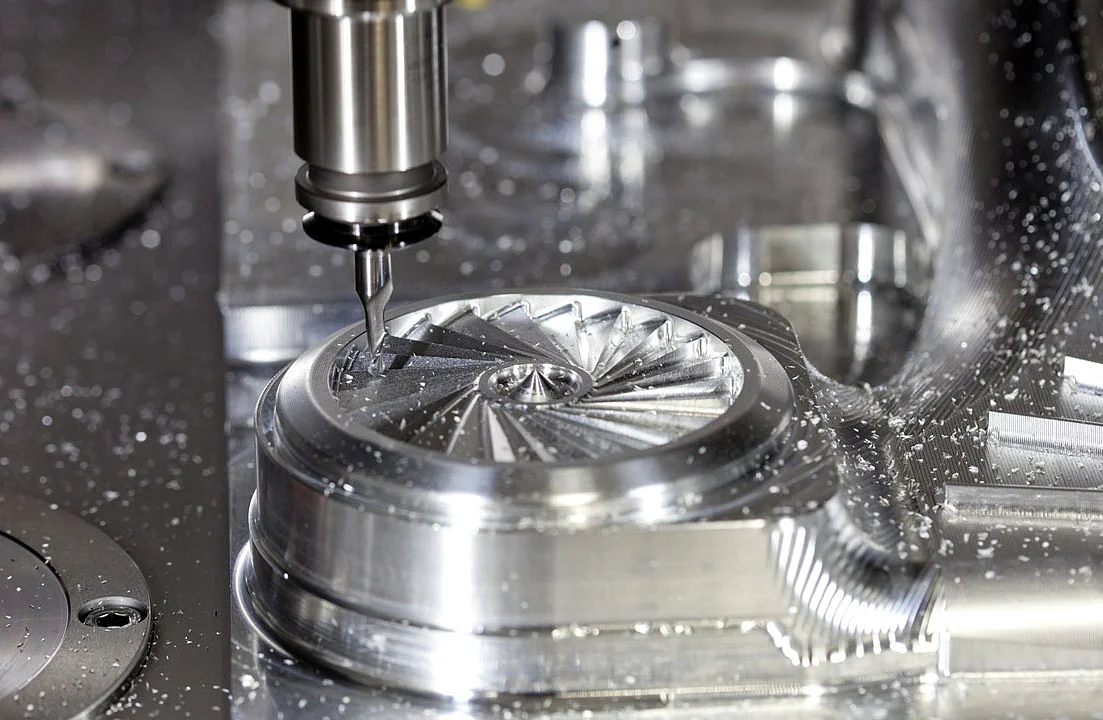

4. Dynamic Errors Caused by Insufficient Drive Train Stiffness

A rigidez torcional do trem de acionamento não apenas amplifica o efeito do backlash, mas também aumenta o erro de seguimento durante a interpolação de alta velocidade, agravando as protrusões de quadrante e a distorção do contorno em cortes circulares. Aumentar a rigidez do trem de acionamento requer o uso de fusos de esferas com porca dupla pré-carregada, acoplamentos de alta rigidez torcional e o devido casamento de inércia do servoacionamento, para garantir a transmissão linear do torque comandado e suprimir a ondulação superficial causada por microvibrações.

Process Strategies and Practices for Improving Machining Accuracy

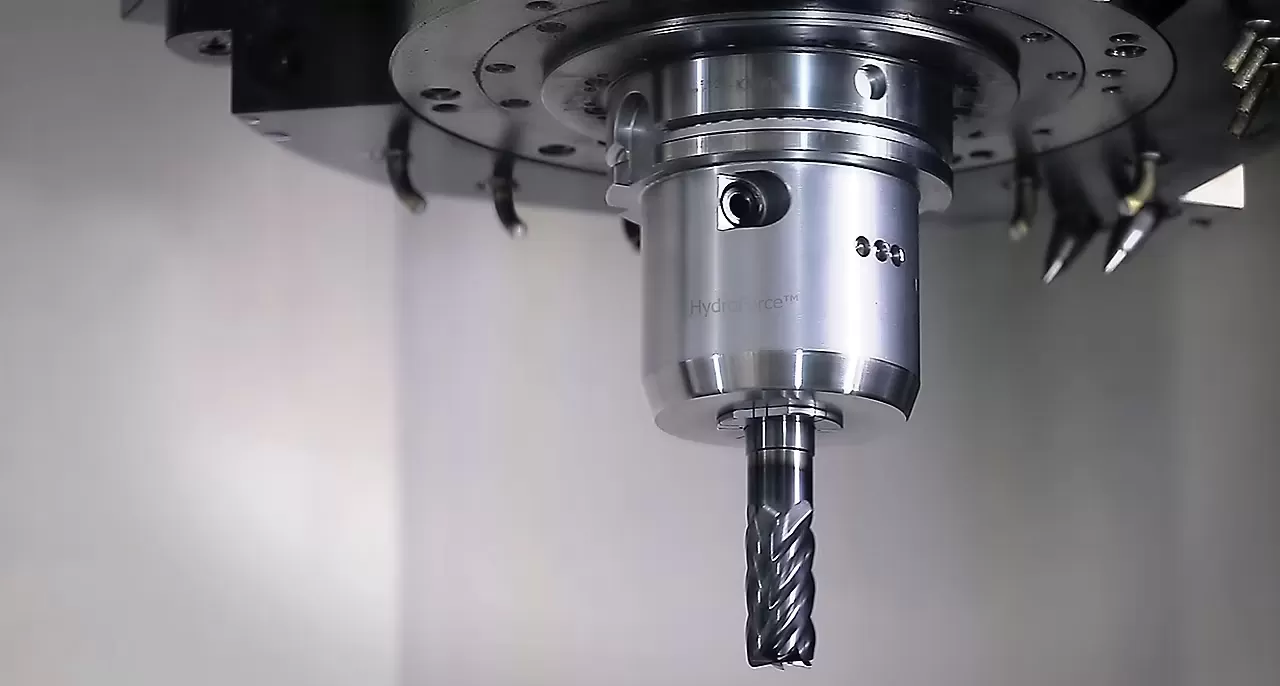

1. Fine-Tuned Design of Entry and Exit Paths

A forma como uma ferramenta de corte entra e sai da peça afeta diretamente as marcas visíveis na superfície e a precisão das bordas. Devem ser utilizados percursos de entrada e saída em arco tangencial para evitar impactos instantâneos de tensão no contorno. A velocidade de avanço durante a entrada deve ser gradualmente ajustada, transitando de uma camada de corte para outra sem pausas abruptas que criem marcas de permanência. Simultaneamente, a adoção de estratégias de percurso com carga de corte constante (com controle de velocidade superficial constante para torneamento e avanço adaptativo para fresamento) mantém as forças de corte estáveis e evita a deflexão da ferramenta causada por mudanças súbitas.

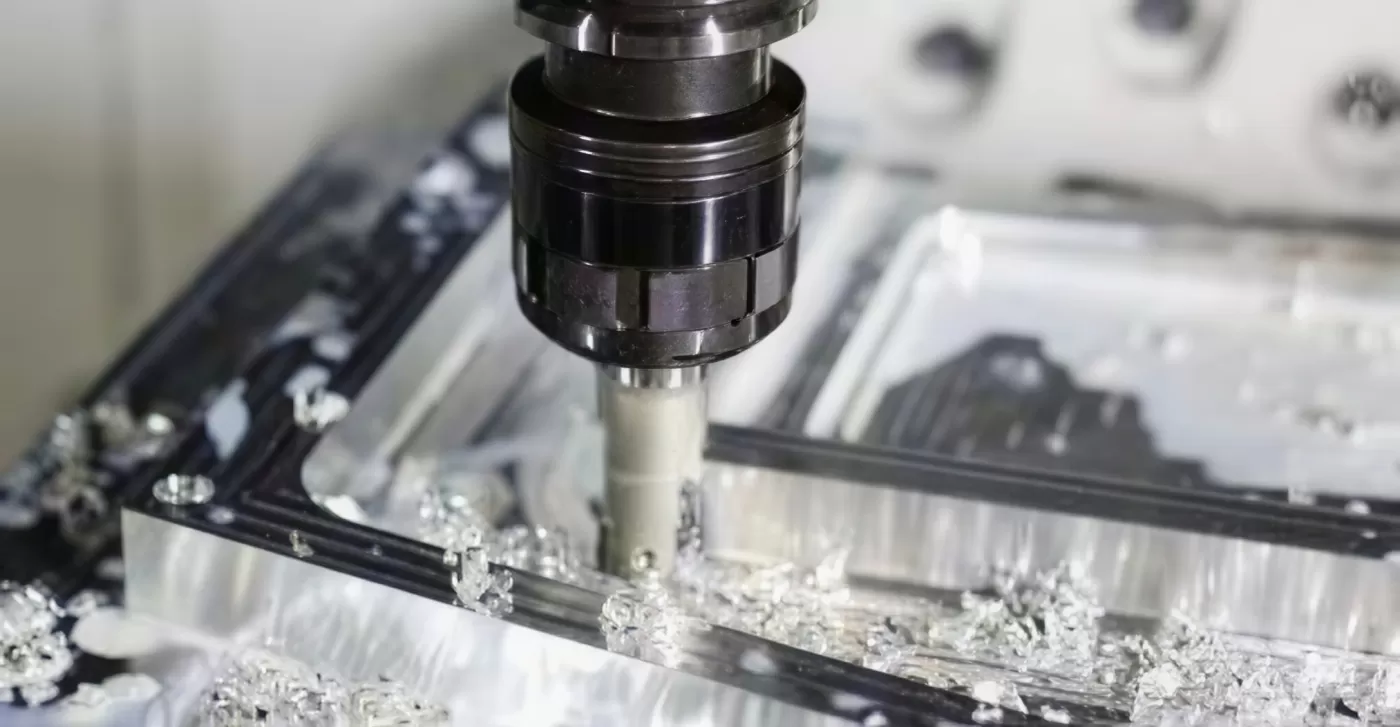

2. Scientific Selection of Cutting Methods and Strategies

No acabamento, o fresamento concordante deve ser o método de fresamento preferido, pois direciona as forças de corte para a mesa, amortece a vibração e proporciona um acabamento superficial superior. Para torneamento de eixos, idealmente uma única ferramenta deve usinar todos os contornos contínuos (diâmetros externos, faces e transições de arco) para eliminar marcas de emenda. Em superfícies descontínuas, deve-se seguir uma sequência de torneamento de fora para dentro para evitar degraus geométricos locais provocados por interferência da ferramenta. Ao usinar superfícies arqueadas, a seleção de um raio de ponta de ferramenta menor suprime eficazmente a força de corte radial e melhora a precisão do contorno.

3. Application of High-Efficiency Precision Tools and Toolholding Systems

A ferramenta de corte é o elo final de execução na manufatura de precisão. O uso de insertos avançados de metal duro revestido, CBN ou cerâmica reduz significativamente as forças de corte e o calor. Igualmente crítica é a interface que conecta a ferramenta à máquina: porta-ferramentas por contração térmica (shrink-fit) e hidráulicos proporcionam um batimento radial de fixação ≤3 μm e, combinados com uma interface cônica de alta rigidez, garantem a concentricidade estável da ferramenta em altas rotações. Este é um pré-requisito essencial para obter fresamento com acabamento espelhado e furação de alta precisão.

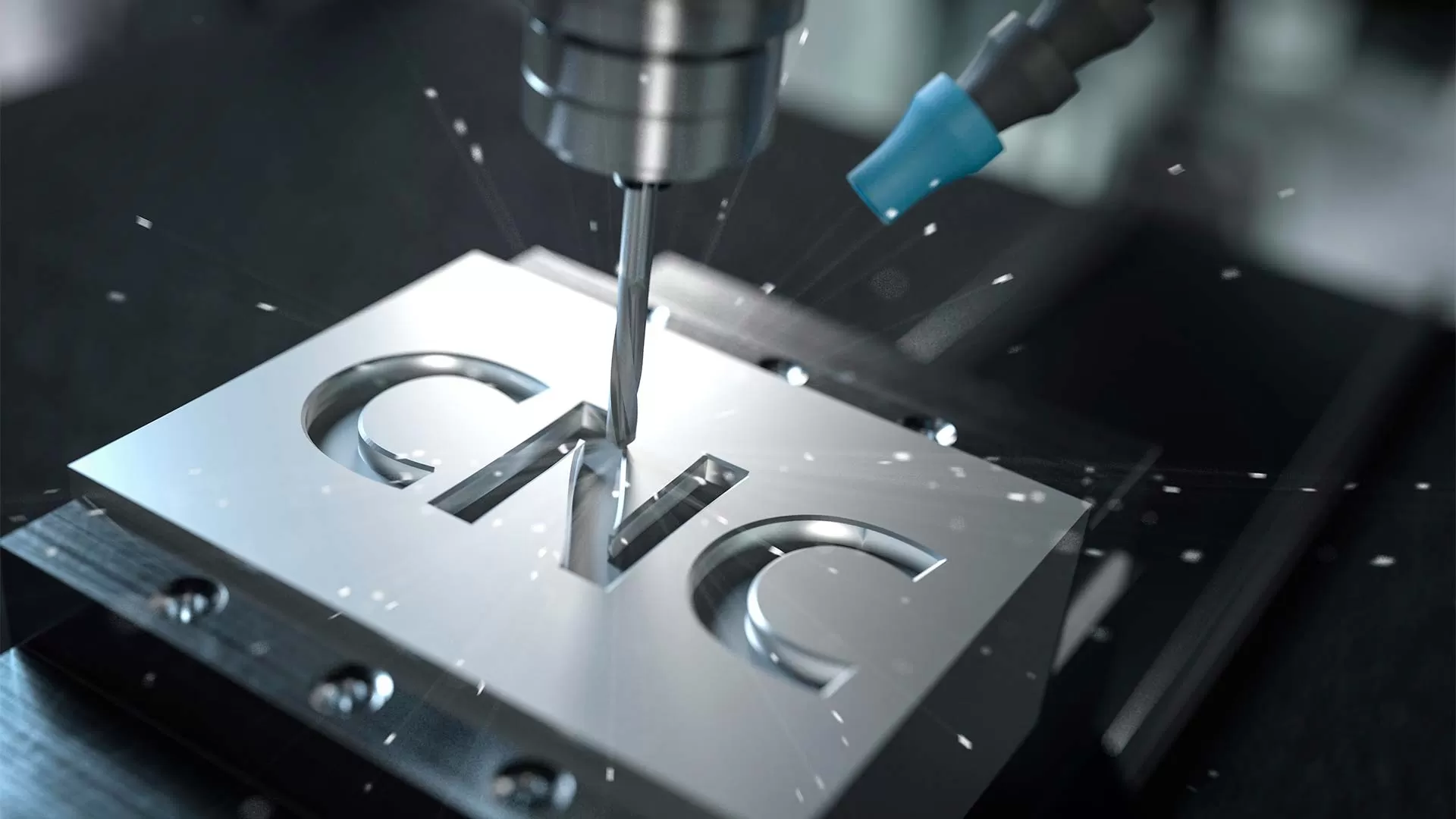

4. Integration of On-Machine Probing and Automatic Tool Setting Systems

Um ciclo fechado digital é o salto adiante para alcançar uma manufatura de precisão estável. Ao integrar profundamente um sistema de apalpamento na máquina emTaikan machine tools, automatic workpiece datum alignment and precise coordinate system setting become possible, alongside in-process inspection of critical features to detect dimensional drift in real time and automatically update coordinate systems or tool offsets. The coordinated automatic tool setting probe quickly measures tool length and diameter, detects tool breakage, and builds a closed-loop tool parameter management system, dramatically reducing non-cutting time and eliminating scrap.

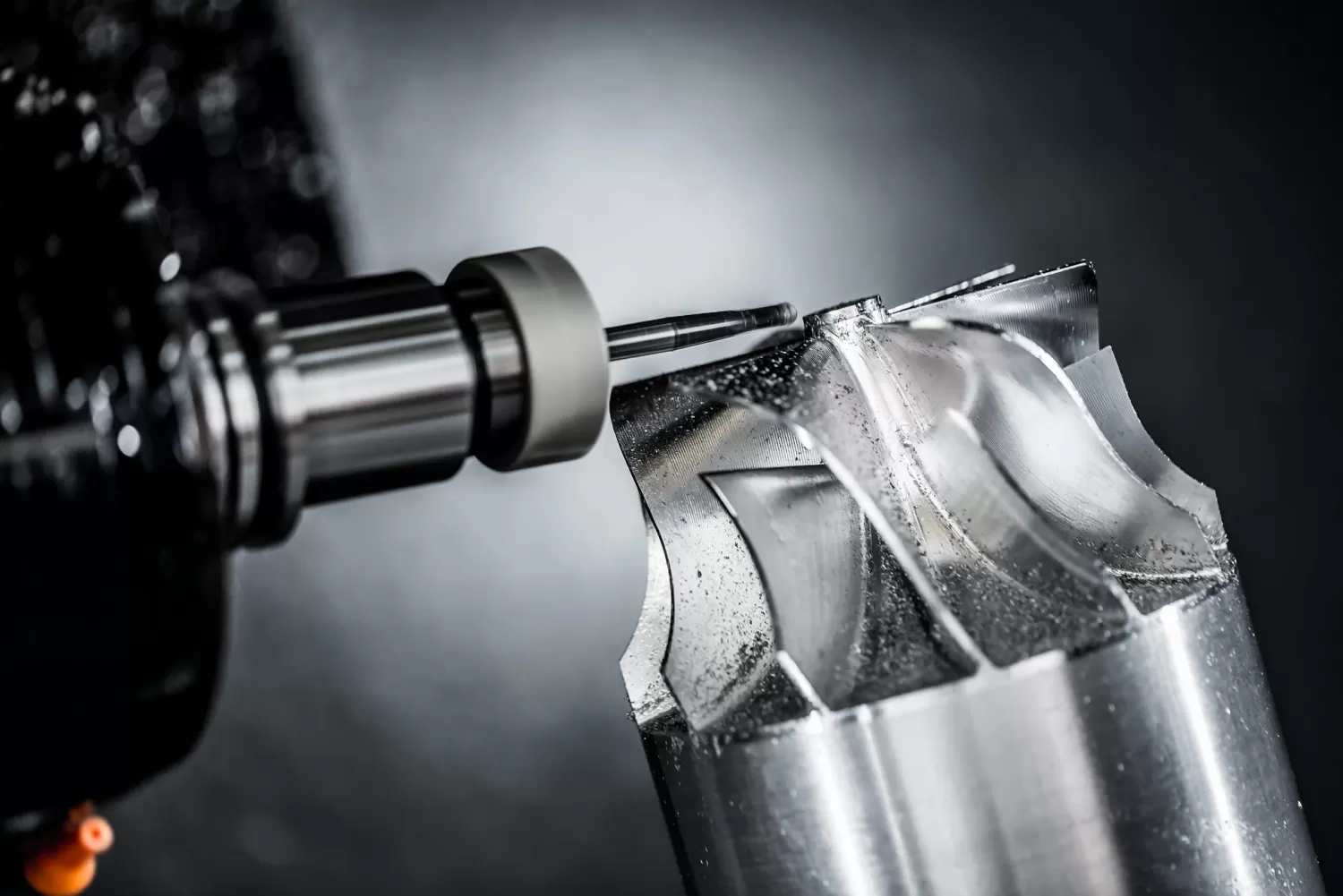

5. Accuracy Optimization Through Superior Programming

O programa CNC não apenas aciona o movimento, mas também carrega a estratégia de precisão. Uma programação CAM de excelência deve empregar as seguintes técnicas:

• Interpolação Suave e Controle Look-Ahead: Através do ajuste de curvas NURBS, combinado com um alto número de blocos de look-ahead do CNC, a aceleração e o jerk são limitados para evitar sobrecorte em cantos e vibração da máquina.

• Desaceleração Inteligente em Cantos: Otimiza automaticamente o avanço em transições agudas para manter um contorno limpo e preciso.

• Integração de Macroprogramas e Apalpador: Escrever macroprogramas para acionar um apalpador para inspeção sequencial de características e aplicar automaticamente compensações de ferramenta com base nos erros medidos possibilita a usinagem adaptativa, elevando significativamente o índice de capacidade do processo (Cpk).

Conclusion

A melhoria da precisão de usinagem CNC evoluiu de um foco único na precisão estática para uma engenharia de sistemas multidimensionais que integra análise de acoplamento eletromecânico-térmico, casamento de rigidez do sistema de processo, medição online em malha fechada e compensação inteligente. Como fabricante de máquinas-ferramenta CNC de alta gama, a Taikan dedica-se consistentemente a integrar profundamente os processos de manufatura de precisão com tecnologias de metrologia inteligente, fornecendo aos usuários globais soluções completas de precisão — das máquinas-ferramenta às peças acabadas — e capacitando a indústria manufatureira a realizar o salto decisivo das dezenas de mícrons para a verdadeira precisão em nível de mícron.
