Guia para Centros de Usinagem de Pórtico: Princípios de Funcionamento e Dicas de Seleção

No cenário atual da manufatura, os centros de usinagem estão no coração da produção de precisão. Entre eles, o centro de usinagem de pórtico se destaca por sua capacidade de lidar com peças grandes, pesadas e complexas com excepcional estabilidade e precisão. Esteja você explorando opções para componentes aeroespaciais, equipamentos de energia ou moldes grandes, entender o que é um centro de usinagem de pórtico, como funciona e como se diferencia de outras soluções de usinagem CNC é essencial para fazer o investimento certo.

O que é um Centro de Usinagem de Pórtico?

Umcentro de usinagem de pórticoé um tipo de máquina-ferramenta CNC que apresenta uma estrutura distinta em forma de ponte, onde uma viga horizontal (o pórtico) se estende sobre a mesa de trabalho e é suportada por duas colunas verticais em cada lado. O fuso, montado na ponte, se desloca ao longo de múltiplos eixos — normalmente X, Y e Z — para realizar operações de fresamento, furação, corte e modelagem em peças grandes.

Principais Características Estruturais

• Design de Ponte-Estrutura:O pórtico consiste em uma viga transversal suportada por duas colunas, criando uma estrutura rígida que se estende sobre a peça de trabalho.

• Grande Envelope de Trabalho:Esta estrutura permite uma mesa de trabalho estacionária e distâncias de deslocamento extensas ao longo dos eixos X e Y, ideal para peças grandes ou pesadas.

• Capacidades Multi-Eixos:Os modernos centros de usinagem de pórtico podem ser configurados para 3 eixos, 4 eixos oucentro de usinagem de pórtico de 5 eixosconfigurações, dependendo dos requisitos de complexidade e precisão.

Ao contrário dos centros de usinagem tradicionais que limitam o tamanho da peça, os sistemas de pórtico se destacam onde escala e rigidez são críticas.

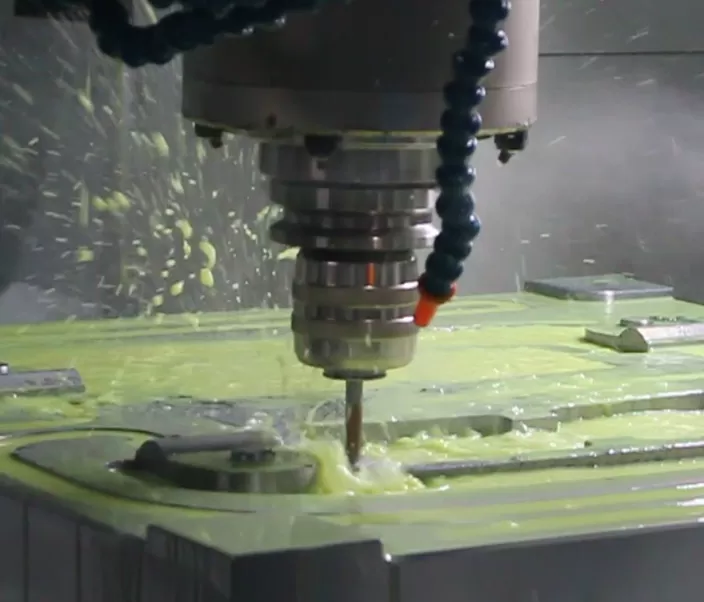

Princípio de Funcionamento do Centro de Usinagem de Pórtico

Em sua essência, um centro de usinagem de pórtico combina controle de movimento de precisão com uma estrutura mecânica rígida:

1. Configuração da Peça: A peça é fixada com segurança em uma mesa grande que permanece estacionária durante a usinagem.

2. Movimento da Ponte: O pórtico se move ao longo do eixo X sobre a peça, guiado por sistemas lineares de precisão.

3. Movimento do Fuso: O cabeçote do fuso se desloca através do pórtico e ajusta-se verticalmente para usinar a peça nas direções Y e Z.

4. Coordenação CNC: O sistema de controle CNC sincroniza todos os movimentos dos eixos com a rotação da ferramenta e a taxa de avanço para executar trajetórias de corte complexas, geralmente geradas por programação CAD/CAM.

Centro de Usinagem de Pórtico vs Outros Centros de Usinagem CNC

A escolha da plataforma CNC certa se resume a diferenças estruturais, requisitos de produção e necessidades de aplicação. Veja como ascentro de usinagem tipo pórticosoluções de centro de usinagem tipo pórtico se comparam com opções mais convencionais:

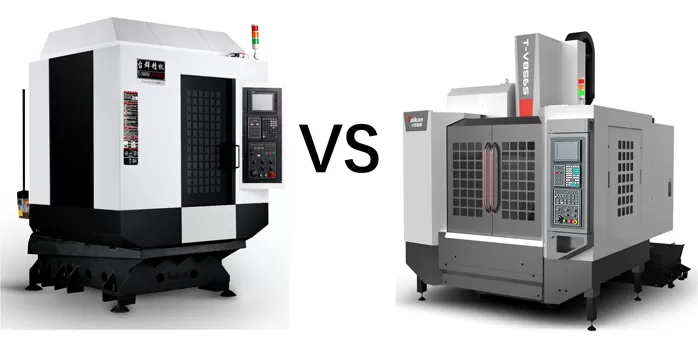

Pórtico vs Centros de Usinagem Verticais (VMCs)

• Escala:Os VMCs são ideais para peças pequenas a médias; os centros de pórtico lidam com peças muito grandes que as mesas ou estruturas dos VMCs não conseguem acomodar.

• Estrutura:Os VMCs usam uma estrutura fixa em C com o fuso movendo-se verticalmente sobre uma mesa; os centros de pórtico usam uma ponte que abrange a peça.

• Rigidez:As máquinas de pórtico distribuem as cargas através de uma estrutura mais ampla, oferecendo melhor resistência a vibrações e deflexões na usinagem pesada.

Pórtico vs Centros de Usinagem Horizontais (HMCs)

• Manuseio de Peças:Os HMCs se destacam na remoção de cavacos e no manuseio eficiente de peças de tamanho médio, mas suas mesas e fusos têm deslocamento limitado em comparação com a ampla área de trabalho dos sistemas de pórtico.

• Escopo de Corte:Os sistemas de pórtico permitem uma mesa fixa e uma ampla faixa de deslocamento, tornando-os mais adequados para componentes superdimensionados.

Pórtico vs Centros de Usinagem de Coluna Dupla

Embora ambos suportem cargas pesadas e mesas largas, os centros de pórtico geralmente apresentam uma ponte móvel sobre uma mesa fixa, enquanto os sistemas de coluna dupla podem contar com uma mesa móvel dentro de uma estrutura de suporte fixa. Cada formato tem vantagens em rigidez e eficiência de espaço, mas os projetos de pórtico normalmente oferecem faixas de deslocamento mais amplas para peças ultra-grandes.

Como Escolher o Centro de Usinagem de Pórtico Certo?

Selecionar o centro de usinagem de pórtico ideal envolve avaliar suas necessidades de produção em relação às capacidades técnicas:

1. Tamanho e Peso da Peça

Identifique as dimensões e o peso máximos das peças que você planeja processar. A capacidade de deslocamento e a classificação de carga da mesa da máquina devem exceder confortavelmente esses requisitos.

2. Configuração de Eixos

Decida se a usinagem padrão de 3 eixos é suficiente ou se contornos complexos e operações multi-superfícies se beneficiam de configurações de 4 ou 5 eixos.

3. Controle CNC e Software

Sistemas CNC avançados com integração CAD/CAM agilizam a programação e otimizam as trajetórias de ferramenta para maior eficiência.

4. Rigidez e Precisão

Procure componentes estruturais robustos e sistemas de guia de precisão que mantenham a exatidão sob cargas de corte pesadas e ciclos longos de usinagem.

5. Aplicações Industriais

Combine as características da máquina com as necessidades do seu setor — seja tolerâncias aeroespaciais, moldes automotivos, peças do setor de energia ou componentes de máquinas pesadas.

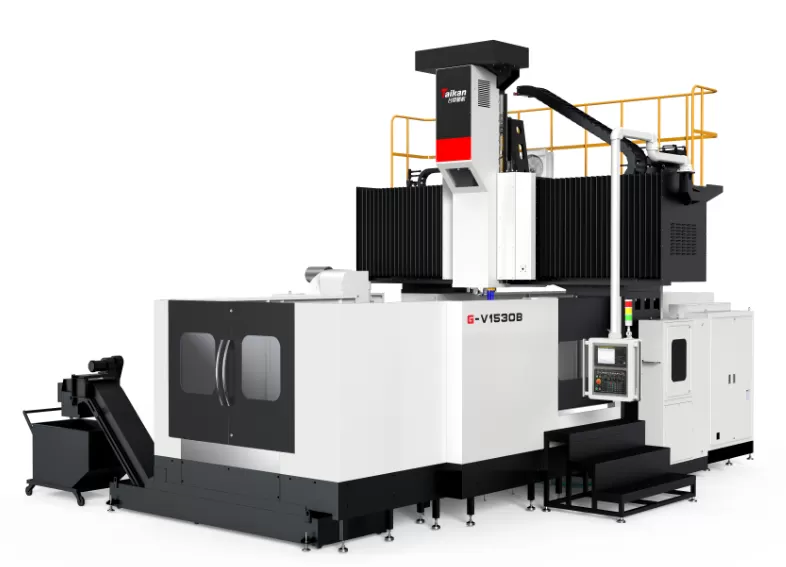

Conclusão: Reinvente sua Usinagem de Peças Grandes com as Soluções de Pórtico Taikan

Um centro de usinagem de pórtico combina rigidez bruta, amplas áreas de trabalho e precisão CNC para redefinir o que é possível na usinagem de componentes grandes e pesados. Seja atualizando linhas de produção existentes ou entrando em mercados de alta precisão, como aeroespacial, energia ou fabricação de máquinas pesadas, um sistema de pórtico cuidadosamente selecionado oferece desempenho e confiabilidade inigualáveis.

Se suas operações exigem a usinagem de peças superdimensionadas, pesadas ou complexas com alta repetibilidade e produtividade, os Centros de Usinagem de Pórtico da Taikan são projetados para enfrentar esses desafios. Entre em contato conosco agora para discutir sua aplicação e encontrar a melhor solução para sua oficina.
