Guias de Caixa vs Guias Lineares: Qual Construção de VMC é a Mais Adequada para suas Necessidades de Corte Pesado?

Quando se trata de centros de usinagem verticais (VMCs) para corte pesado, a escolha do sistema de guias é fundamental. Na Taikan, entendemos que guias de caixa vs guias lineares podem impactar significativamente a precisão, velocidade e longevidade da máquina. Selecionar a guia correta afeta não apenas o desempenho da usinagem, mas também o retorno sobre o investimento para sua oficina.

O que são guias de caixa?

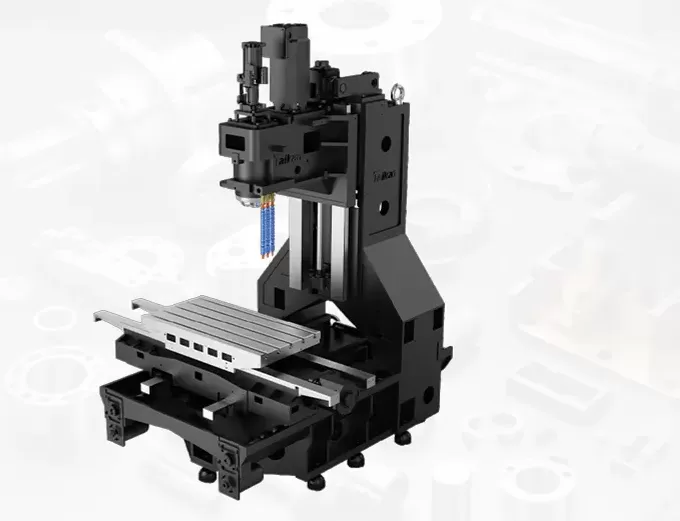

Guias de caixa (ou guias prismáticas) são trilhos-guia deslizantes integrados diretamente na base da máquina. Normalmente fabricadas em ferro fundido e acabadas com raspagem manual, essas guias formam uma estrutura de suporte rígida que maximiza a superfície de contato e a absorção de vibrações.

Principais vantagens das guias de caixa:

• Rigidez e estabilidade superiores:centro de usinagem de guias de caixasão ideais para corte pesado e usinagem de peças grandes.

• Excelente distribuição de carga: mantém a precisão mesmo sob operações excêntricas ou de alta força.

• Durabilidade: adequadas para componentes de ferro fundido, aço e forjados.

O que são guias lineares?

Guias lineares (ou guias de movimento linear, guias LM) empregam elementos rolantes, como esferas ou rolos, para obter movimento suave e de baixo atrito. Com um coeficiente de atrito tão baixo quanto 0,05, as guias lineares se destacam em precisão e velocidade.

Principais vantagens das guias lineares:

• Operação em alta velocidade: Osistema de trilhos-guia linearessuporta movimento rápido da ferramenta e aceleração.

• Posicionamento preciso: adequado para linhas de produção automatizadas e usinagem multieixos.

• Eficiência energética: a resistência reduzida permite operações mais suaves e controladas.

Guia de caixa vs guia linear: escolhendo o VMC certo

A decisão entre guias de caixa e guias lineares depende de seus requisitos de produção:

Aplicações de guias em máquinas CNC

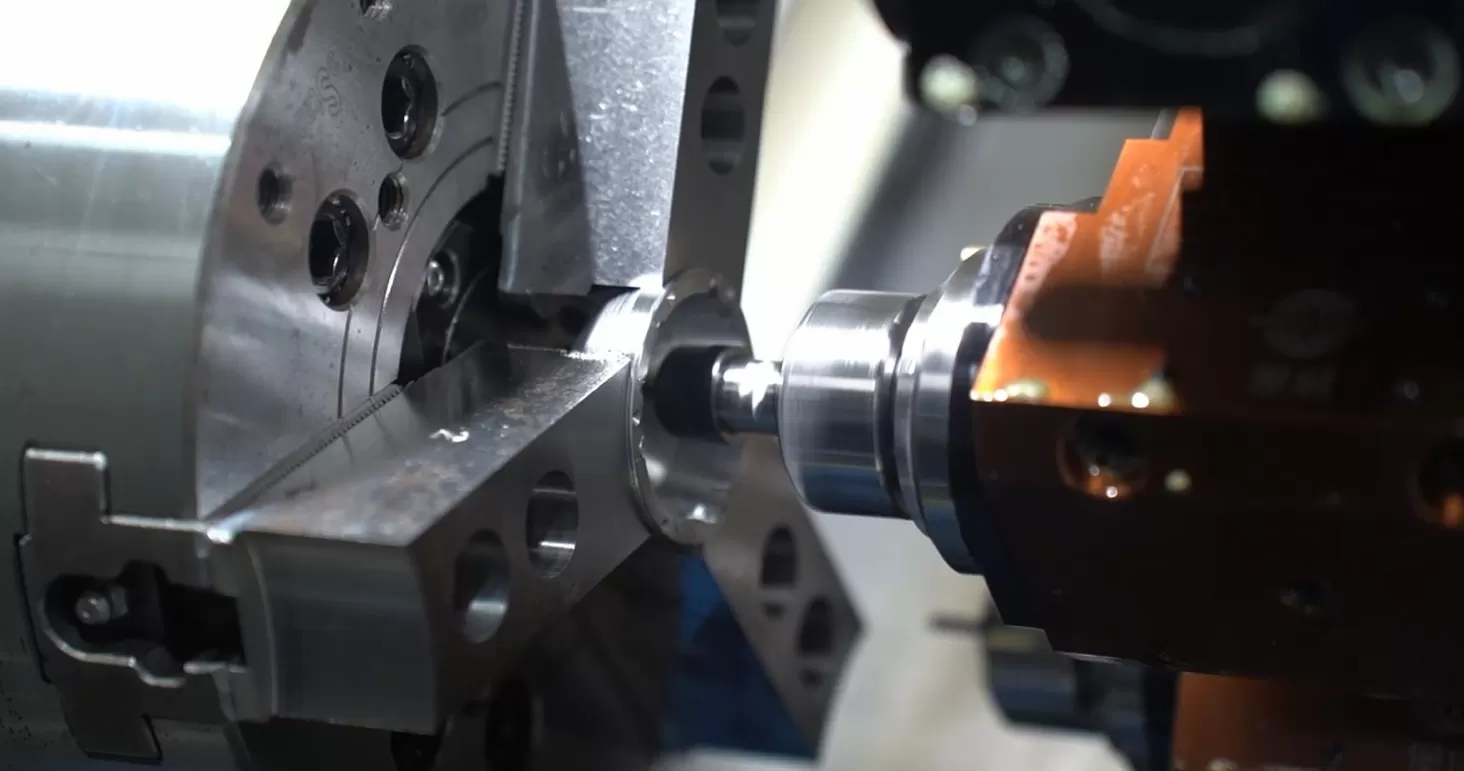

• Torno CNC com guia linear: guia inclinada de alta velocidade e precisãotorno CNC de alta precisãopara moldes e componentes de alumínio.

• Guias em tornos e centros de fresamento: essenciais para corte pesado, prolongamento da vida útil da ferramenta e qualidade do acabamento superficial.

• Guias deslizantes para máquinas-ferramenta: garantem movimento suave e preciso em ciclos repetitivos.

• Centros de usinagem vertical com guias lineares: permitem produção automatizada com mínima intervenção do operador.

Por que a seleção da guia é importante?

Selecionar a guia correta impacta:

1. Precisão de usinagem: a seleção adequada da guia evita desvios sob carga.

2. Velocidade operacional: as guias lineares facilitam ciclos de produção rápidos.

3. Longevidade da máquina: as guias de caixa absorvem vibrações e forças pesadas, prolongando a vida útil.

4. Eficiência energética: as guias lineares reduzem o atrito, diminuindo o consumo de energia.

Para fabricantes que lidam com aço pesado, ferro fundido ou peças grandes, as guias de caixa continuam sendo a escolha preferida. Para tarefas de alto volume e que exigem precisão com materiais mais leves, as guias lineares se destacam.

Experiência da Taikan em soluções de guias

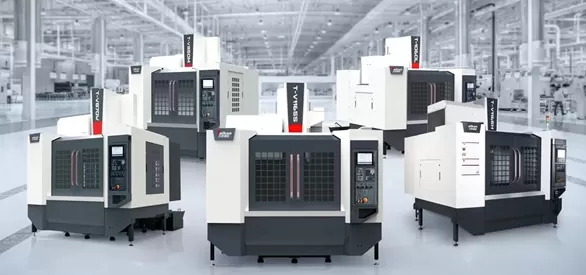

Como uma das líderesfabricantes chineses de CNC, a Taikan oferece Centros de Usinagem Vertical personalizados com sistemas de guias de caixa, lineares ou híbridos, projetados para atender a diversos requisitos de produção. Pronto para otimizar sua eficiência de usinagem? Entre em contato com a Taikan hoje mesmo para discutir seus requisitos de guias em CNC e explorar a melhor construção de VMC para sua oficina.

FAQs

Q1: Qual é a diferença entre guias de caixa e guias lineares?

R: As guias de caixa oferecem rigidez superior para corte pesado, enquanto as guias lineares proporcionam precisão em alta velocidade com menor atrito.

Q2: As guias lineares são adequadas para corte pesado?

R: As guias lineares são sensíveis à vibração e menos adequadas para usinagem pesada e de alta força. As guias de caixa são preferidas para essas tarefas.

Q3: Uma máquina CNC pode ter tanto guias de caixa quanto lineares?

R: Sim, as configurações híbridas usam guias de caixa para estabilidade em eixos de carga pesada e guias lineares para velocidade em eixos de alto movimento.

Q4: O que é uma guia linear na usinagem CNC?

R: Uma guia linear é um sistema de guia com elementos rolantes que garante movimento linear suave, preciso e de alta velocidade para máquinas CNC.

Q5: Como a seleção da guia afeta a usinagem?

R: Ela influencia a precisão, velocidade, vida útil da ferramenta, consumo de energia e longevidade geral da máquina.
