O Guia Definitivo para Diagnosticar e Resolver Travamentos do Braço do ATC em Centros de Usinagem

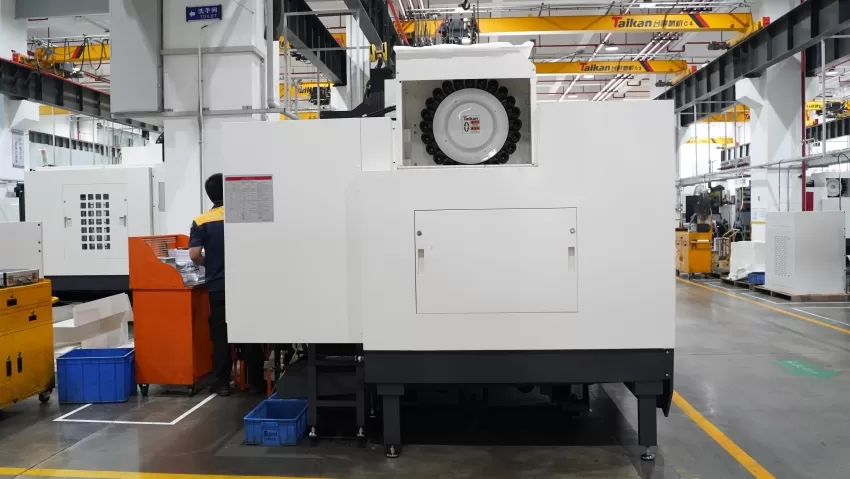

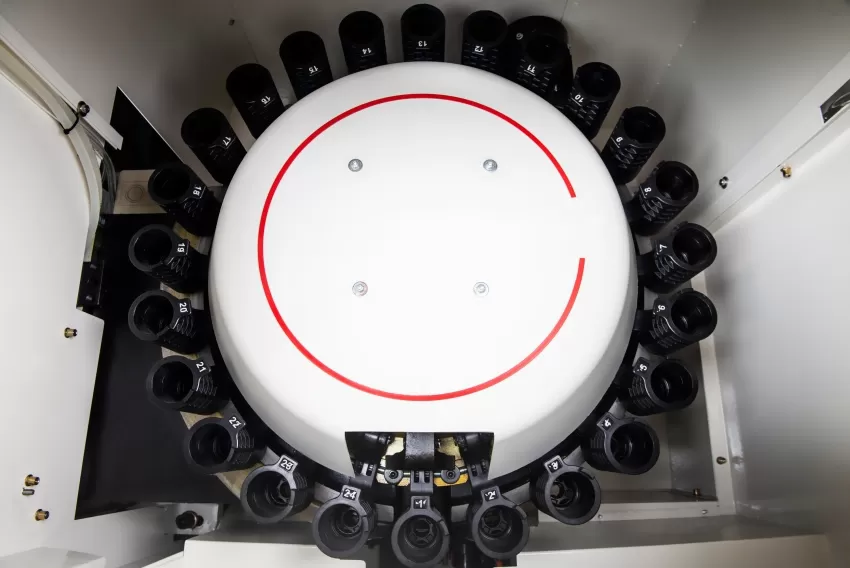

No campo da manufatura de precisão, o Trocador Automático de Ferramentas (ATC) do tipo braço de um centro de usinagem é um componente crítico que determina diretamente a eficiência de usinagem e a capacidade de operação contínua. Quando ocorre um "travamento na troca de ferramenta" (frequentemente chamado de "colisão na troca" ou "braço do ATC emperrado"), isso não apenas interrompe o ciclo de produção, mas também pode causar danos irreversíveis a componentes de precisão, como o cone do fuso e a caixa de cames do braço do ATC. Este artigo fornece uma análise sistemática das causas raiz dos travamentos do ATC tipo braço a partir de uma perspectiva eletromecânica e de software integrada. Também apresenta um procedimento padronizado de solução de problemas e estratégias de manutenção preventiva para ajudar as empresas a melhorar a Eficácia Geral do Equipamento.

I. Mecanismo e Análise da Causa Raiz das Falhas de Travamento na Troca de Ferramenta

Um travamento na troca de ferramenta indica essencialmente uma incompatibilidade na posição espacial, na sequência de movimentos ou nos sinais de estado entre o braço do ATC, o fuso e o pote porta-ferramentas durante o ciclo de troca. As causas podem ser resumidas nas cinco categorias a seguir:

1. Fatores Ambientais Externos e Interrupção de Energia

O sistema CNC depende de sinais de controle contínuos e estáveis e de fontes de energia durante a execução do programa macro de troca de ferramentas. Uma queda repentina de energia, a pressão do ar comprimido caindo abaixo do valor nominal do equipamento (tipicamente 0,5–0,7 MPa, dependendo das especificações do fabricante), causando mau funcionamento do cilindro de desaperto, ou uma perda de pressão hidráulica podem fazer o braço do ATC parar no meio do caminho durante a fase de agarre ou aperto, resultando em um travamento mecânico em uma posição intermediária.

2. Intervenção Inadequada do Operador

Se o operador pressionar o botão de Parada de Emergência (E-STOP) ou RESET enquanto um ciclo de troca de ferramenta está em andamento, isso interrompe os comandos de controle sequencial emitidos pelo Controlador de Máquina Programável (PMC). Nesse momento, o motor do braço do ATC para, mas componentes como válvulas solenoides e a posição angular do braço do ATC permanecem em um estado intermediário, impedindo que o sistema se recupere automaticamente.

3. Interferência Mecânica e Deformação

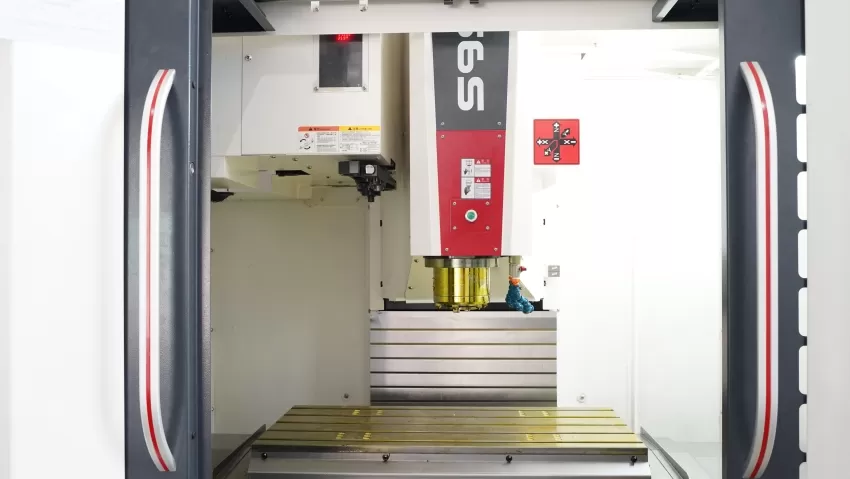

O ajuste de precisão entre a superfície curva do braço do ATC e o canal em V do porta-ferramentas é extremamente alto. Uma colisão da máquina durante a usinagem, ou uma ferramenta que não está totalmente assentada no pote porta-ferramentas, fazendo o braço do ATC impactar o porta-ferramentas durante a rotação, pode levar à deformação do braço, afrouxamento do mecanismo de ligação ou danos aos rolamentos de roletes dentro da caixa de cames. Esses problemas resultam em emperramento mecânico.

4. Problemas Elétricos e Desvios na Configuração de Parâmetros

A posição de troca de ferramenta é determinada por uma combinação de sensores de proximidade (por exemplo, posição de referência do braço do ATC, posição de freio, posição de agarre) e lógica do PMC ou parâmetros do servo do ATC. Erros podem ocorrer se a posição absoluta for perdida devido à baixa tensão da bateria, se o deslocamento da posição de troca for alterado devido a erros operacionais, ou se um sensor (interruptor de proximidade) apresentar mau funcionamento devido à contaminação por óleo ou cavacos. Nesses casos, o sistema aciona um alarme e aborta o ciclo de troca porque não consegue receber o sinal correto de posicionamento.

Nota:Os números específicos dos parâmetros e os métodos de configuração para as posições de troca de ferramenta variam conforme o fabricante do equipamento (por exemplo, Fanuc, Mitsubishi, Siemens) e o tipo de acionamento do ATC (hidráulico, servo). A manutenção no local deve sempre consultar a "Configuração da Posição de Troca de Ferramenta" ou a "Lista de Parâmetros do ATC" no manual do equipamento.

5. Desgaste Mecânico e Falha por Fadiga

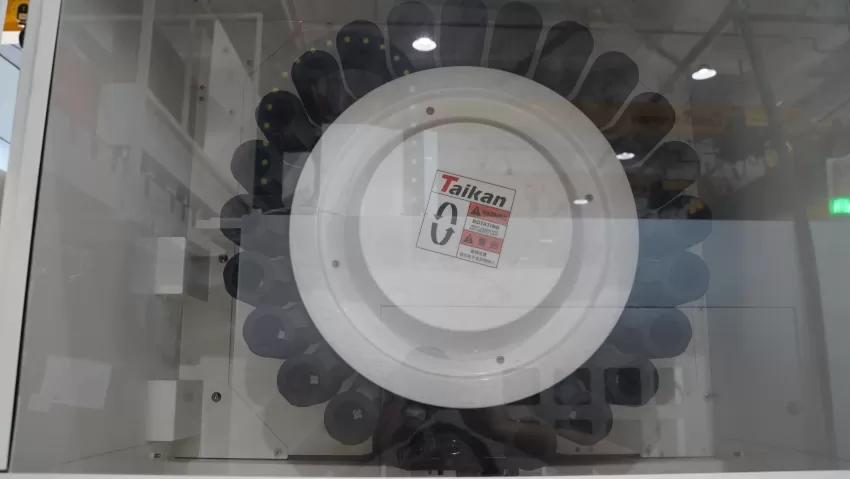

Durante longos períodos de trocas de ferramenta em alta frequência, componentes como as superfícies dos cames dentro da caixa do ATC, os pinos da corrente do pote porta-ferramentas e o mecanismo de fixação da ferramenta no braço do ATC podem sofrer desgaste. Quando o desgaste excede os limites de tolerância, a repetibilidade do movimento de troca de ferramenta degrada, aumentando significativamente a probabilidade de problemas como agarre inadequado da ferramenta ou queda de ferramentas, o que pode levar a travamentos.

II. Procedimento Padronizado de Solução de Problemas

Quando ocorrer um travamento na troca de ferramenta, siga um procedimento padronizado: "Parada de Emergência e Isolamento de Energia → Confirmação do Estado → Retorno Manual → Verificação de Sinais." Evite qualquer ação forçada ou violenta.

1. Parada de Emergência e Isolamento de Energia

Pressione imediatamente o botão de Parada de Emergência para desabilitar a habilitação dos servo motores. Se houver fontes de energia pneumática ou hidráulica, feche as válvulas de bloqueio correspondentes para evitarMáquina VMCmovimentos inesperados durante as operações manuais. O sistema agora está em um estado seguro e bloqueado.

2. Observação e Diagnóstico da Falha

Acesse a tela de diagnóstico de sinais do PMC e registre o código de alarme atual e os parâmetros de diagnóstico (por exemplo, sinais F ou sinais G). Preste muita atenção ao seguinte:

• O braço do ATC está na posição horizontal (posição de agarre) ou na posição vertical (posição de referência)?

• O interruptor de desaperto do fuso foi acionado?

• O pote porta-ferramentas está completamente inclinado para baixo (na posição de pronto)?

Essas informações ajudam a determinar se o travamento ocorreu durante a fase de "agarrar", "apertar" ou "retornar à referência" do ciclo de troca.

3. Reposicionamento Manual do Braço do ATC (Método de Reset Elétrico)

Para braços de ATC acionados por servo motor, tente primeiro a função integrada "Reset Manual do Braço ATC" (geralmente ativada por meio de um interruptor PMC ou código M). Se essa função não estiver disponível, siga o procedimento manual:

• Preparação:Acesse o painel de controle hidráulico ou pneumático da máquina. Use a válvula de acionamento manual (ou use uma chave sextavada para acionar manualmente o carretel da válvula solenoide) para forçar o desaperto do fuso, garantindo que o braço do ATC não esteja preso pelo cone do fuso.

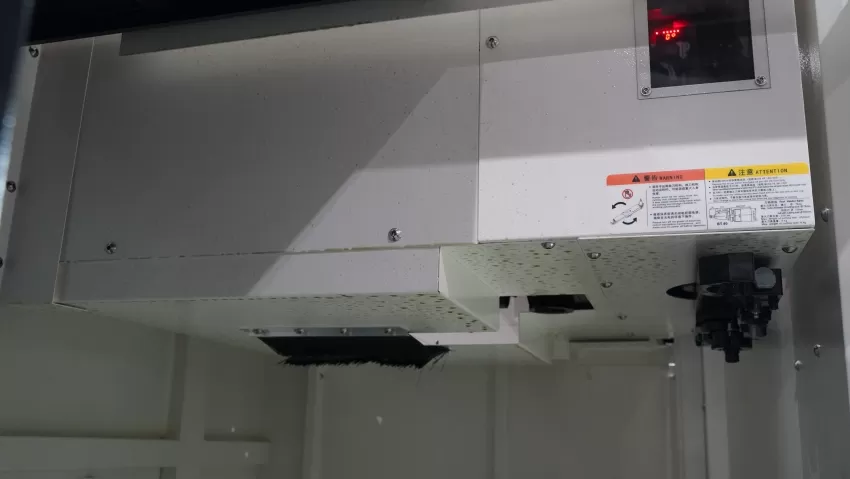

• Operação do Eixo do Motor:Localize o encaixe quadrado (ou ranhura) na parte traseira do motor do braço do ATC. Use a chave especial adequada para girá-lolenta e constantemente. A direção de rotação deve seguir o sentido mecânico de referência do braço do ATC (tipicamente no sentido horário ou anti-horário; consulte o manual do equipamento). Se encontrar um aumento repentino de resistência, pare imediatamente e inspecione a caixa de cames quanto a objetos estranhos.

• Remoção da Ferramenta:Após girar manualmente o braço do ATC de modo que ele se desengate do cone do fuso ou do pote porta-ferramentas, examine a estrutura do garrador do braço. Para braços com mecanismo de mola, abra suavemente o clipe de mola usando uma chave de fenda, ou afrouxe o parafuso de travamento no braço para liberar a força de fixação no pino de tração do porta-ferramentas. Ao fazer isso, apoie a ferramenta com uma mão e remova-a cuidadosamente com a outra para evitar que caia e danifique a mesa de trabalho ou o gabinete da máquina.

4. Retorno à Referência e Verificação de Precisão

Uma vez que o braço do ATC for retornado manualmente à sua posição de referência (geralmente vertical), libere o botão de Parada de Emergência. No modo MDI, execute os códigos M para retornar o pote porta-ferramentas ao magazine e retornar o braço do ATC à posição de referência. Confirme que todas as luzes indicadoras de estado estão normais. Em seguida, execute uma troca de ferramenta a seco (sem uma ferramenta real no braço) para observar a suavidade do movimento e ouvir por ruídos anormais. Se a posição de troca de ferramenta parecer incorreta, recalibre-a usando a interface de parâmetros especificada pelo fabricante da máquina.

Se as etapas acima não resolverem o problema, ou se você observar ruídos anormais severos da caixa de cames, deformação significativa do braço do ATC ou danos ao cone do fuso, pare imediatamente e entre em contato com o engenheiro de serviço do fabricante do equipamento para reparo profissional.

III. Estratégias Sistemáticas de Prevenção e Manutenção

Para reduzir fundamentalmente a ocorrência de travamentos na troca de ferramenta, é recomendado estabelecer um sistema de Manutenção Preditiva (PdM) baseado no monitoramento de dados:

1. Calibração Periódica de Componentes-Chave

Calibre a concentricidade entre o braço do ATC e o cone do fuso trimestralmente usando um relógio comparador. Para magazines de ferramentas que usam um sistema de posicionamento de três pontos, garanta que a repetibilidade do pote porta-ferramentas na posição de troca esteja dentro de ±0,05 mm. Inspecione regularmente o circuito de lubrificação da caixa de cames para garantir que a graxa (por exemplo, graxa à base de lítio) alcance as superfícies dos cames para minimizar atrito e desgaste.

2. Backup e Gerenciamento do Sistema Elétrico e Parâmetros

Faça backup regularmente dos parâmetros CNC, programas PMC e programas macro via cartão CF ou Ethernet. Isso é especialmente crítico para variáveis de macro relacionadas à troca de ferramentas (por exemplo, série #1000) e parâmetros do servo ATC para evitar erros de posicionamento causados pela perda de parâmetros.

3. Padrões Operacionais e Monitoramento de Sinais

Reforce o treinamento dos operadores, enfatizando que os botões de Parada de Emergência ou RESET nunca devem ser pressionados durante um ciclo de troca de ferramenta, especialmente quando o braço do ATC está em movimento. Considere adicionar lógica de "prevenção de interrupção do ciclo de troca" ao programa ladder. Utilize as funções de diagnóstico de forma de onda do sistema CNC para monitorar periodicamente os tempos de resposta de sinais críticos como desaperto do fuso e movimento do braço do ATC, permitindo prever a degradação do desempenho de válvulas solenoides ou sensores de proximidade.

4. Gerenciamento da Limpeza da Fonte de Energia

Garanta a funcionalidade da unidade Filtro-Regulador-Lubrificador (F.R.L.) no sistema de suprimento de ar. Mantenha a pressão estável dentro da faixa nominal (tipicamente 0,5–0,7 MPa, siga estritamente as especificações do equipamento). Drene regularmente o condensado do reservatório de ar. A pressão de ar insuficiente é uma causa primária de desaperto incompleto do fuso, inclinação lenta do pote porta-ferramentas ou falha na localização do braço do ATC. Este deve ser um item-chave nas inspeções diárias.

Conclusão

A estabilidade do Trocador Automático de Ferramentas tipo braço é um indicador central da confiabilidade de um centro de usinagem. Ao enfrentar uma falha de travamento na troca de ferramenta, o emprego de métodos científicos e rigorosos de solução de problemas, combinado com calibração regular de precisão e monitoramento de condição, pode reduzir efetivamente o tempo médio de reparo e prolongar a vida útil do equipamento. Ao estabelecer padrões operacionais robustos e um sistema de manutenção abrangente, os fabricantes podem aumentar significativamente as capacidades de operação contínua de suas linhas de produção automatizadas, fornecendo uma base sólida para a manufatura inteligente de alta precisão e alta eficiência.
