Característica do Centro de Usinagem Horizontal HHQ5

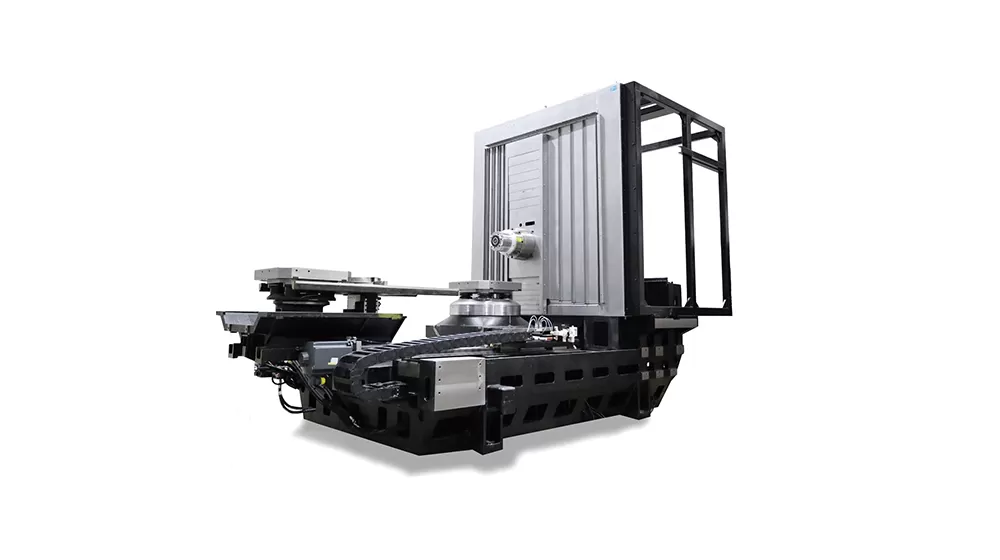

Estrutura de alta rigidez

Mesa de fundição integrada em forma de T
Forma termosimétrica
Coluna escalonada, leve e de alta rigidez
Configuração de superfície de guia escalonada, coluna mais leve, circuito fechado de força mais curto

Fuso de avanço para guia linear

As guias de três eixos utilizam guias lineares de rolos THK, oferecendo alta rigidez, baixo atrito e baixo ruído.
Os fusos de esferas de três eixos são da NSK, apresentando um design de refrigeração oco. Um refrigerante com temperatura controlada circula dentro do eixo do fuso através de uma unidade de refrigeração, resfriando rapidamente o fuso de esferas durante avanços em alta velocidade e mantendo uma temperatura constante para garantir precisão de usinagem estável.

fuso

O Eixo B utiliza um motor de acionamento direto DD internacionalmente avançado para rotação de peças de alta precisão e alta eficiência.
Ele emprega um fuso elétrico de alto torque e alta velocidade com comutação automática de enrolamento duplo, atendendo a diversas necessidades de alta velocidade e alto torque. Alta velocidade, alta precisão e baixo ruído atendem plenamente aos requisitos de operações de mandrilamento, fresamento e furação.

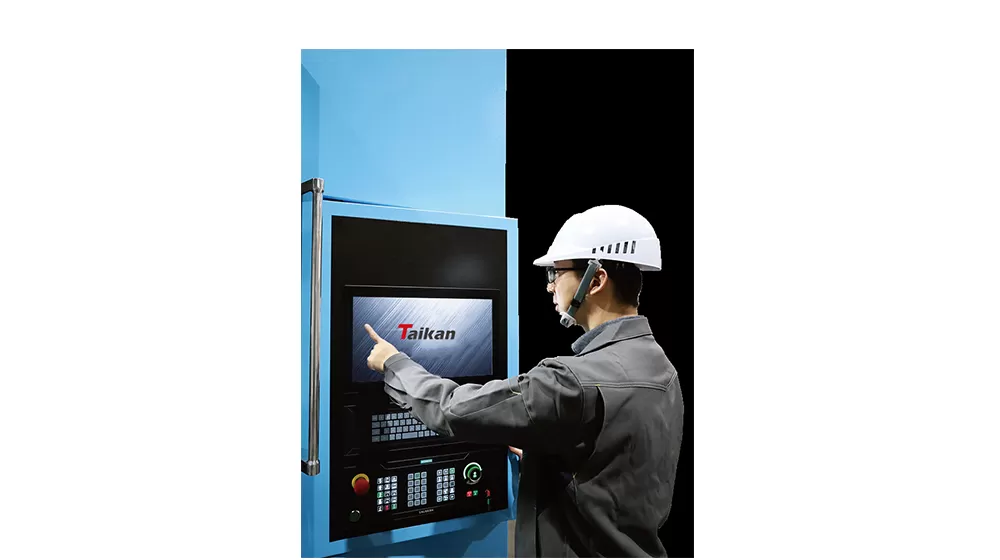

sistema CNC

Equipado com um de alto desempenho sistema CNC Siemens 828D, todos os três eixos são acionados por motores Siemens, garantindo a estabilidade do controle da máquina-ferramenta e assegurando as funções de usinagem CNC e auxiliares exigidas pelos usuários.

Aplicação do Centro de Usinagem Horizontal HHQ5

É utilizado principalmente no processamento de peças em indústrias como máquinas de engenharia, automóveis, energia, tecnologia da informação e fabricação de moldes. É adequado para processar peças em forma de caixa e peças em forma de casca, sendo especialmente indicado para peças de formas complexas e irregulares.

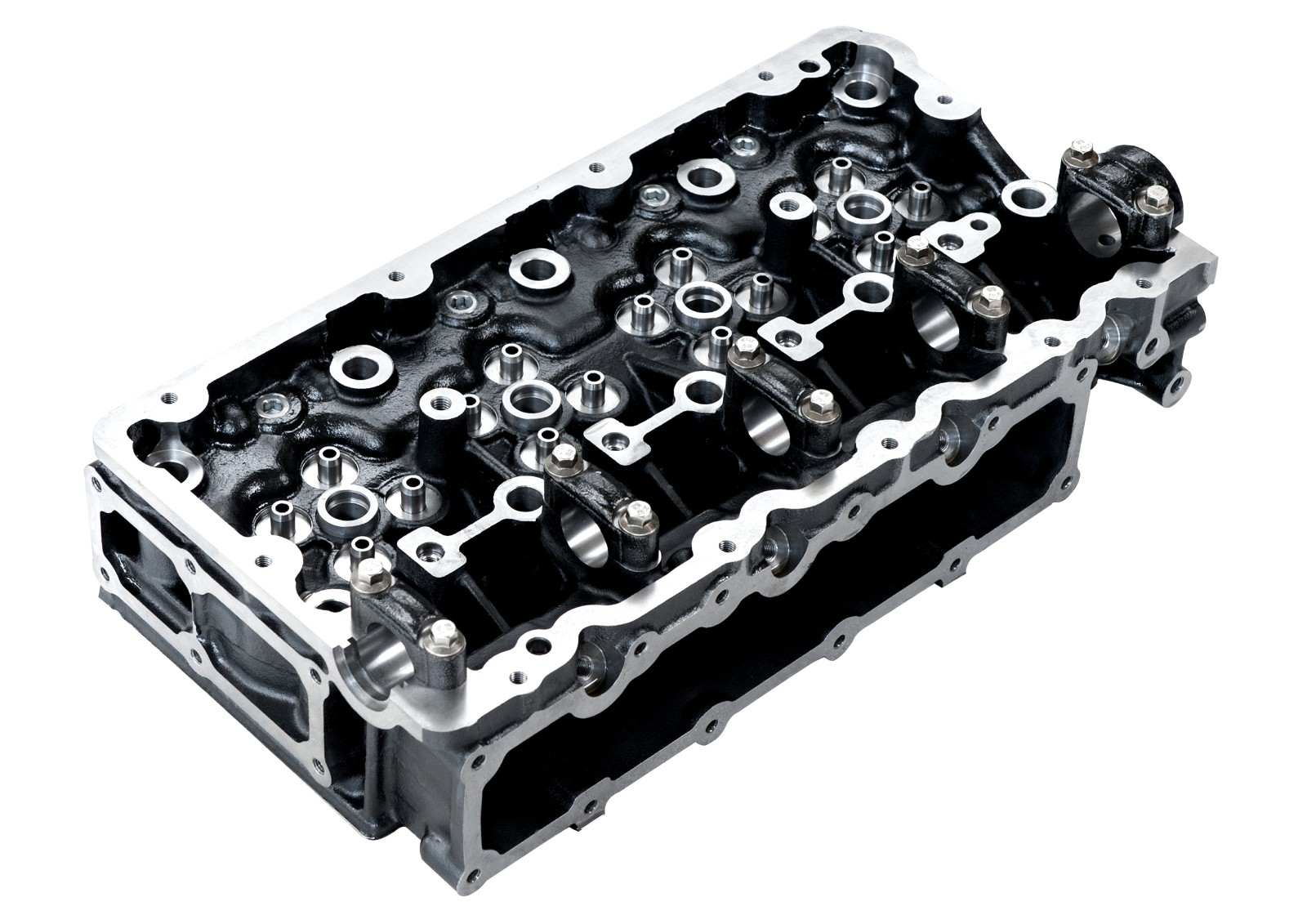

Exemplo 1 de peça de trabalho

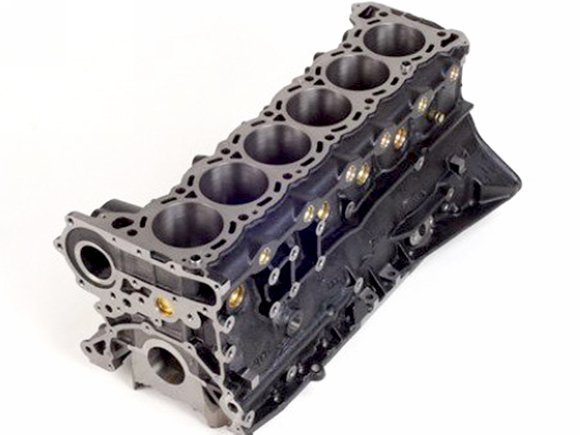

Exemplo de Peça de Trabalho 2

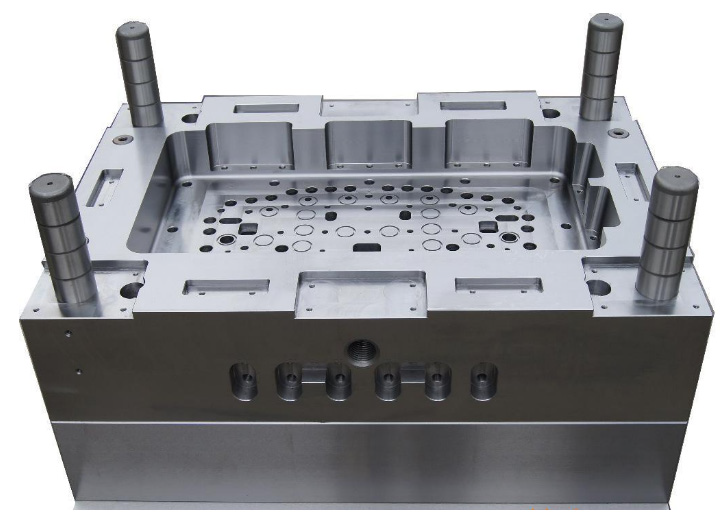

Exemplo de Peça 3

Exemplo de peça de trabalho 4

Especificações do Centro de Usinagem Horizontal de Alta Rigidez HHQ5

	Name	Unit	Especificação	Observações
	CNC Sistema		Siemens 828D
Curso	X/Y/Z	mm	750/750/800
	Eixo B	°	360
	Distância da face da extremidade do fuso ao centro da mesa	mm	150-950
	Distância do centro do fuso à superfície da mesa	mm	120-870
	Max.Tamanho da peça	mm	φ850×1000
Mesa	MesaSize	mm	500*500(2 pcs)
Mesa	Capacidade de carga da mesa	Kg	800
Fuso	Potência do fuso (S1/S6)	Kw	22/37
	Torque do fuso (S1/S6)	Nm	122/205
	Max.Velocidade	r/min	15000
	Especificação do porta-ferramentas.	-	HSK-A63
Speed	Velocidade rápida dos eixos X, Y, Z	m/min	60/60/60
Speed	Avanço de corte dos eixos X, Y, Z	mm/min	1~50.000
Aprecisão	Precisão de posicionamento (X/Y/Z)	mm	0.01 0.006 (Malha fechada total)	VDI3441
	Repetibilidade (X/Y/Z)	mm	0.006 0.004 (Malha fechada total)	VDI3441
	Precisão de posicionamento (B)	arcsec	8（(Malha fechada total)	VDI3441
	Repetibilidade (B)	arcsec	6 (Malha fechada total)	VDI3441
Magazine de ferramentas	Capacidade do magazine de ferramentas	T	40
	Comprimento da ferramenta	mm	500
	Diâmetro da ferramenta (cheio/espaço adjacente vazio)	mm	80/150
	Max.Peso da ferramenta	Kg	12
Outros	Capacidade elétrica total	KVA	57
	Altura da máquina	mm	3205
	Dimensões externas da máquinasize(comprimento * largura)	mm	6025×3985
	Peso total (aprox.)	Kg	17,000

As informações nesta página são apenas para referência. As especificações e detalhes podem sofrer alterações devido a atualizações ou melhorias do produto. Para mais informações, entre em contato conosco.
