O Motor da Precisão: A Escolha Estratégica entre VMC e Tapping Center

No campo da manufatura de precisão, os Centros de Usinagem Vertical e os Centros de Furação e Rosqueamento são duas das máquinas-ferramenta mais utilizadas e essenciais. Embora ambos se enquadrem na categoria de maquinário CNC, existem diferenças significativas em termos de funcionalidade, estrutura, cenários de aplicação e especificações técnicas. Para as empresas, a escolha do equipamento de usinagem adequado de acordo com suas necessidades específicas é fundamental. Este artigo explora as principais características, aplicações, configurações técnicas e estratégias de seleção para esses dois centros de usinagem.

I. Desconstruindo o Núcleo: Filosofia de Design e Execução Técnica

Desde o seu surgimento, oVertical Machining Centertem sido posicionado como um "curinga". Seu design concentra-se em alta rigidez, alto torque e capacidades de usinagem multi-eixos. Estruturalmente, umVMC vertical machining centernormalmente apresenta um design de base e coluna sólidos, juntamente com um fuso potente e um magazine de ferramentas de grande capacidade, permitindo realizar uma ampla gama de processos, desde desbaste pesado até fresamento, mandrilamento e rosqueamento de precisão.

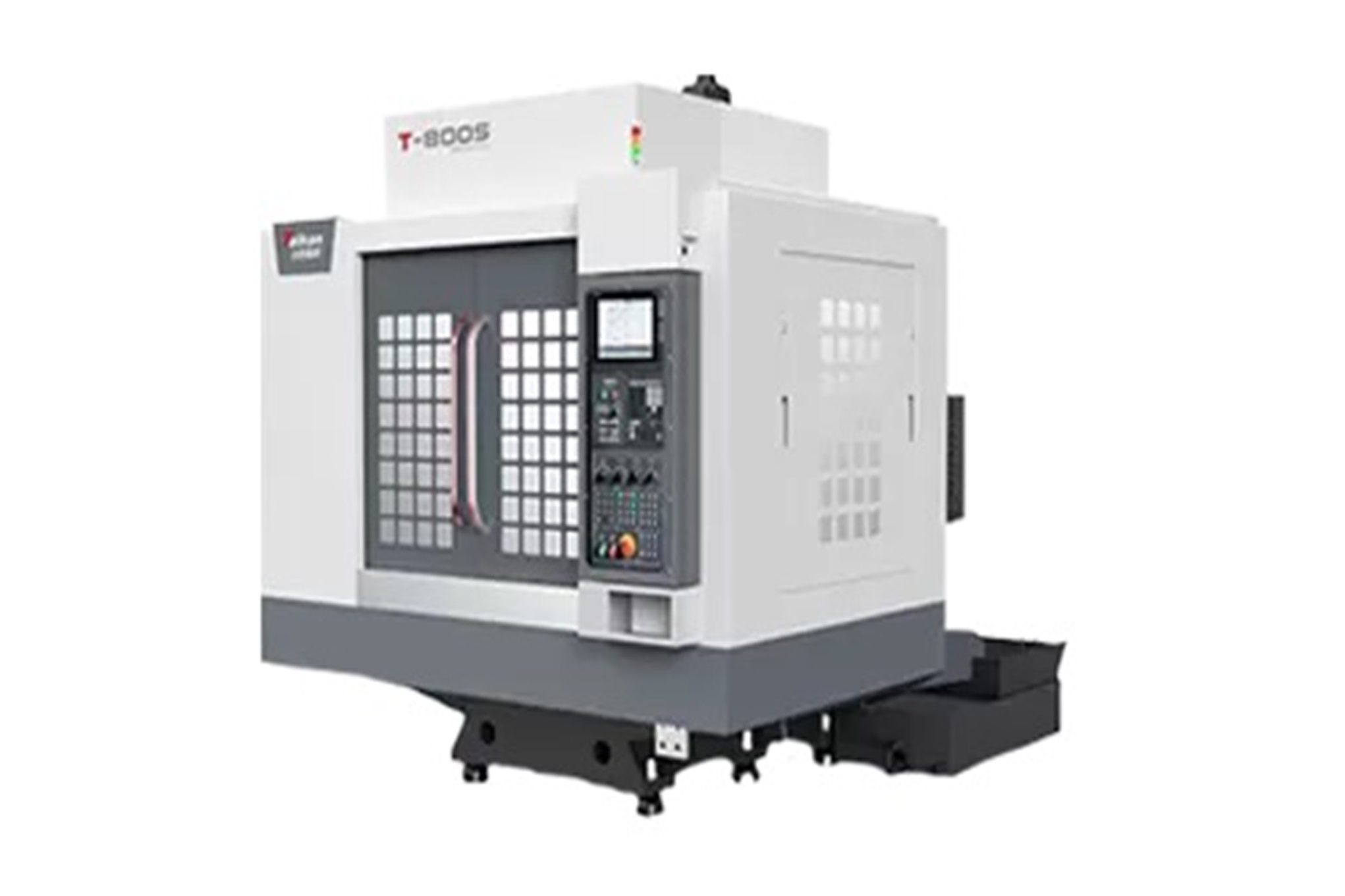

Odrilling and tapping centeré um "campeão especializado". Derivado dos centros de usinagem tradicionais, é especificamente otimizado para atender às necessidades de alta eficiência e alta precisão de indústrias como eletrônicos 3C e ferragens de precisão, que exigem produção em massa de componentes com numerosos furos. Seu foco de design é o desempenho dinâmico extremo, sacrificando algumas capacidades de corte pesado em prol da velocidade e eficiência.

1. Sistema de Fuso: Potência, Torque e Velocidade Máxima

In CNC Vertical Machining Centers, o fuso é projetado para fornecer torque de corte e potência substanciais em uma ampla faixa de velocidades, atendendo às demandas de materiais difíceis de usinar, como aço, ferro fundido e ligas de titânio. Normalmente equipados com porta-ferramentas BT40 ou BT50 maiores, essesCNC vertical machinesgarantem rigidez e transmissão de torque ideal.

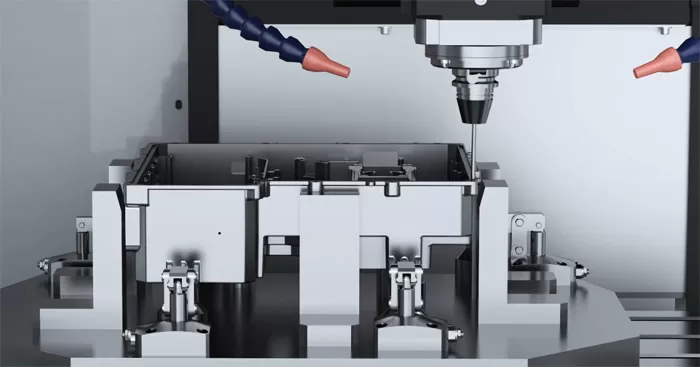

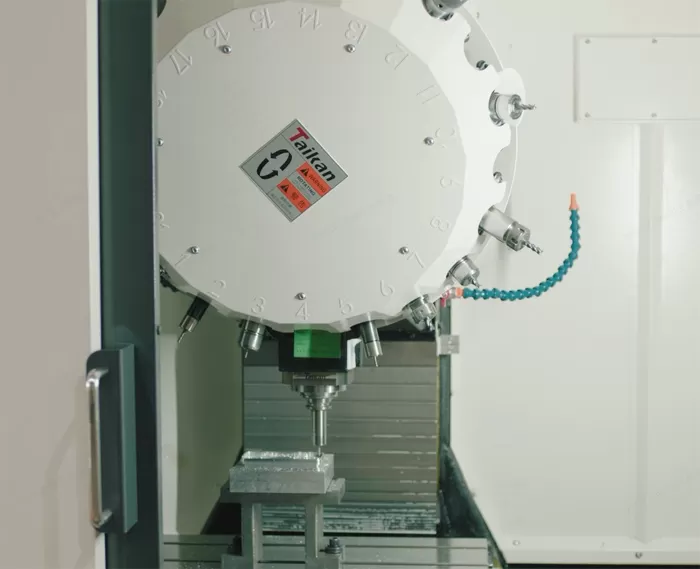

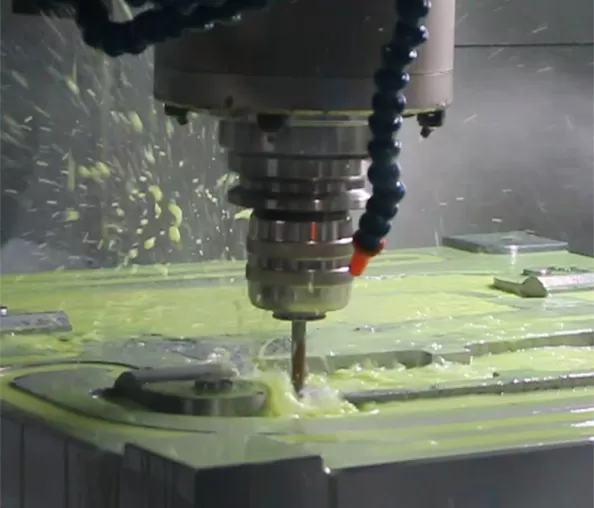

Em contraste, oDrilling and Tapping Centerprioriza a velocidade máxima do fuso e a resposta rápida de partida e parada, ideal para brocas de pequeno diâmetro, fresas de topo e machos. A velocidade do fuso geralmente varia de 20.000 a 24.000 rpm, e as máquinas são tipicamente equipadas com porta-ferramentas mais leves BT30 ou HSK-E32, projetados para reduzir a força centrífuga em altas velocidades, garantindo equilíbrio e trocas rápidas de ferramenta.

2. Estrutura da Máquina: Rigidez vs. Resposta Dinâmica

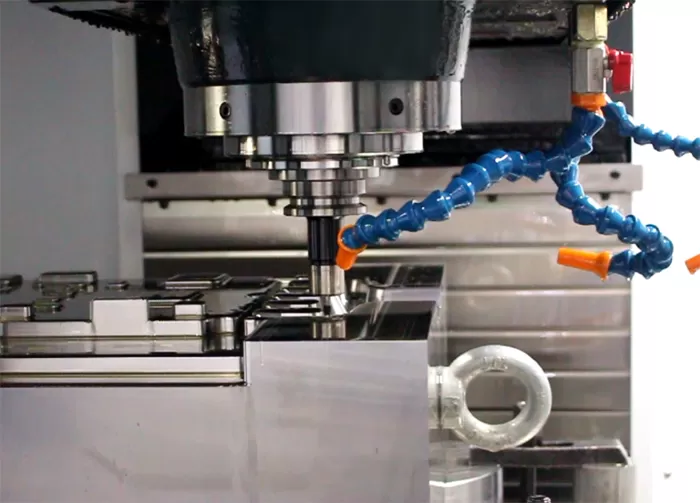

Os Centros de Usinagem Vertical normalmente utilizam estruturas tipo C-frame ou pórtico de alta rigidez. Esses grandesvertical machining center parts, como a base e a coluna, são otimizados através da Análise de Elementos Finitos (FEM) e fabricados em ferro fundido de alta resistência ou material fundido mineral para maior estabilidade.

Os Centros de Furação e Rosqueamento, no entanto, são projetados com foco na "velocidade". Embora mantenham a rigidez necessária, suas partes móveis são significativamente aerodinâmicas e aliviadas para alcançar velocidades mais altas. Este design "enxuto" permite posicionamento rápido e processamento contínuo de furos, mas ao custo de redução da capacidade de corte pesado.

3. Tecnologia de Controle de Precisão: Estabilidade vs. Precisão em Alta Velocidade

A tecnologia de precisão para cada tipo de máquina é adaptada à sua aplicação. Nos Centros de Usinagem Vertical, o controle de precisão concentra-se na compensação de erros térmicos, crucial durante operações de usinagem pesada prolongadas. Tecnologias como controle de temperatura do fuso, resfriamento do fuso de esferas oco e software de compensação de erro térmico são integradas para mitigar a deformação térmica e manter a precisão durante longos períodos de processamento.

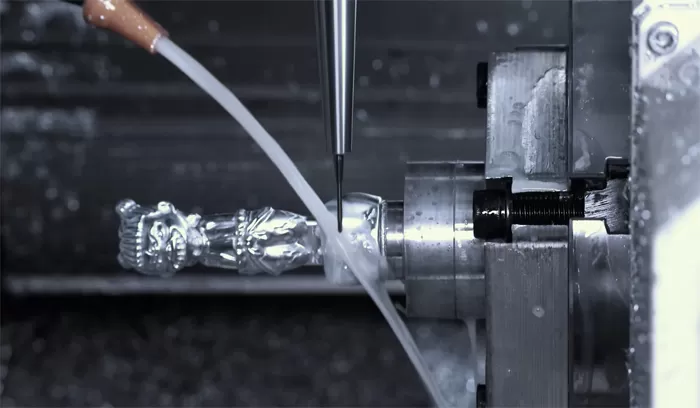

Por outro lado, os Centros de Furação e Rosqueamento enfatizam a estabilidade durante operações de alta velocidade. Odrilling machining centernormalmente apresenta encoders de alta resolução, réguas lineares de vidro e algoritmos de controle sincronizados otimizados para rosqueamento, garantindo a precisão dos furos e a qualidade da rosca mesmo em velocidades máximas do fuso.

II. Definindo o Cenário de Aplicação

A escolha da máquina depende, em última análise, das características das peças a serem processadas.

Os Centros de Usinagem Vertical são líderes indiscutíveis para peças complexas e usinagem pesada:

· Fabricação de Moldes:Usados para moldes de injeção em larga escala e moldes de fundição sob pressão, frequentemente encontrados nas indústrias automotiva e de eletrodomésticos, onde a remoção robusta de material (desbaste) e o acabamento superficial de alta qualidade (acabamento) são necessários.

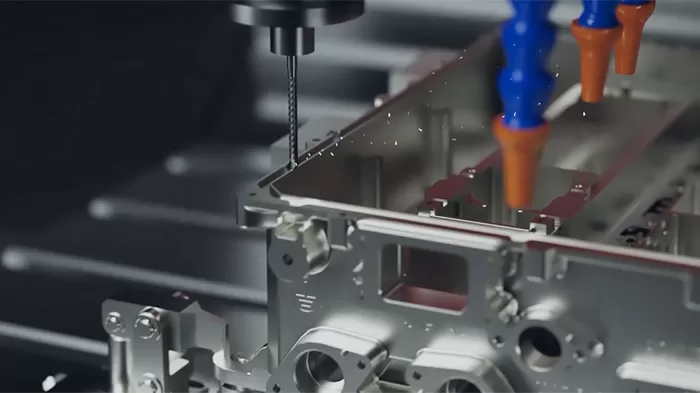

· Componentes Críticos Aeroespaciais e Automotivos:Peças como carcaças de motor, estruturas de trem de pouso e caixas de transmissão são tipicamente fabricadas em ligas de titânio de difícil usinagem, ligas de alta temperatura ou aço de alta resistência. Essas peças exigem alta rigidez, alta precisão e capacidades multi-processo.

· Maquinário Geral e Equipamentos de Energia:Componentes como corpos de válvulas de bomba, peças hidráulicas e estruturas de máquinas a laser frequentemente apresentam cavidades complexas e sistemas de furos multiangulares, exigindo usinagem de múltiplas faces em uma única fixação.

Os Centros de Furação e Rosqueamento são líderes em eficiência para corte leve de precisão e produção de alto volume:

· Eletrônicos de Consumo 3C:Peças como estruturas de smartphones, placas traseiras e suportes de câmera, normalmente feitas de ligas de alumínio, exigem posicionamento preciso de furos, ranhuras complexas e cavidades rasas, demandando processamento rápido e posicionamento exato dos furos.

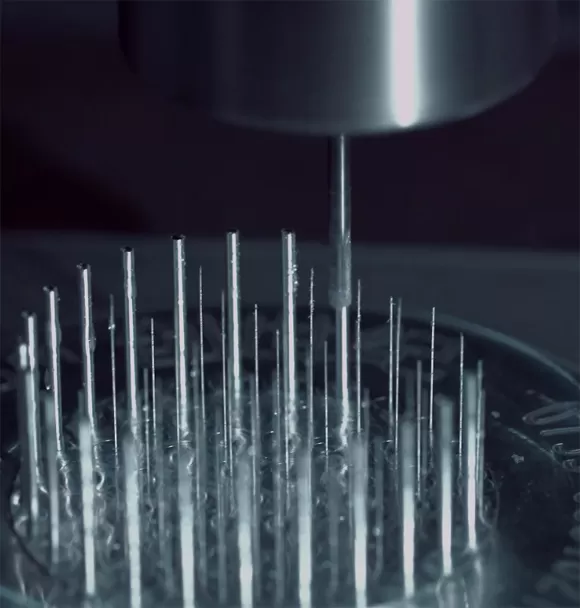

· Ferragens de Precisão e Dispositivos Médicos:Pequenos componentes como conectores eletrônicos, alojamentos de sensores e ferramentas cirúrgicas precisam de velocidades de fuso extremamente altas e precisão dinâmica para garantir a qualidade ideal de usinagem.

· Aplicações Emergentes de Dissipação de Calor:Com o aumento dos servidores de IA e dos veículos elétricos, a demanda por placas de resfriamento líquido aumentou significativamente. Os canais densos e sistemas de furos nessas placas são uma aplicação ideal para as capacidades de furação e fresamento de alta precisão e eficiência do Centro de Furação e Rosqueamento.

III. A Estrutura de Seleção Estratégica

Ao selecionar entre um Centro de Usinagem Vertical e um Centro de Furação e Rosqueamento, as empresas devem seguir as seguintes etapas de tomada de decisão:

1. Análise do Processo Principal:Analise os componentes principais a serem processados. Se o processo envolver principalmente furação de alto volume, rosqueamento e fresamento leve com materiais como alumínio e cobre, o Centro de Furação e Rosqueamento oferecerá vantagens significativas de eficiência. Se o trabalho envolver fresamento complexo de múltiplas superfícies, desbaste de cavidades profundas e corte de materiais duros, o Centro de Usinagem Vertical é a escolha indispensável.

2. Avaliação de Capacidade e Flexibilidade:Para produção de peças pequenas padronizadas em alto volume, os Centros de Furação e Rosqueamento são ideais para criar linhas de produção de alta velocidade com alta produção por unidade de tempo. Para lotes pequenos, múltiplas variedades ou processos complexos que exigem ajustes frequentes, as capacidades versáteis do Centro de Usinagem Vertical o tornam uma opção mais adequada.

3. Cálculo do Retorno sobre o Investimento:Além do custo inicial de aquisição, considere o custo total do ciclo de vida. A extrema eficiência do Centro de Furação e Rosqueamento em certos processos pode reduzir significativamente os custos unitários. A versatilidade do Centro de Usinagem Vertical, por outro lado, minimiza o risco de máquinas ociosas ou a necessidade de reinvestimento quando as linhas de produtos mudam.

4. Consideração do Ecossistema Técnico:As máquinas-ferramenta modernas não são mais unidades isoladas, mas componentes integrais de sistemas de manufatura inteligente. Considere a capacidade de integração da máquina com sistemas de automação, sistemas de inspeção online e software de gestão da produção (MES). Seja visando linhas automatizadas de alta velocidade com Centros de Furação e Rosqueamento ou unidades de manufatura flexíveis com Centros de Usinagem Vertical, garantir a compatibilidade para futuras expansões e integrações é crucial.

Conclusão

O Centro de Usinagem Vertical e o Centro de Furação e Rosqueamento representam dois caminhos tecnológicos distintos, porém complementares, na manufatura de precisão: o primeiro é a base para enfrentar desafios complexos, enquanto o segundo é uma ferramenta para alcançar eficiência extrema. Na indústria atual, onde a manufatura está se movendo em direção à automação e flexibilidade, entender suas diferenças fundamentais não é mais uma simples escolha de um ou outro, mas sim integrar estrategicamente ambos em um sistema de produção. Ao fazer isso, as empresas podem construir uma vantagem competitiva robusta com flexibilidade, velocidade e precisão.

Na Taikan, oferecemos liderança tecnológica em ambos os domínios. Explore nossa ampla linha de Centros de Usinagem Vertical de alto desempenho e Centros de Furação e Rosqueamento ultrarrápidos, cada um projetado para fornecer as capacidades específicas que sua estratégia de manufatura exige. Faça parceria conosco para construir um núcleo de produção resiliente, eficiente e precisamente calibrado para o seu futuro.

Descubra sua solução de usinagem ideal. Visitehttps://www.taikanmachine.com/para saber mais.
